轮辐式异形结构手轮传动操作件

　　这款轮辐式异形手轮，主要应用在各类需要手动微调、启闭操作的工业设备端，常见于管道阀门的手动调节工位、中小型机床的进给微调端、试验台架的工况调节机构，也可配套在轻工生产设备的手动操作位，替代传统直辐条手轮完成扭矩传递与操作定位。从实际使用场景来看，这类手轮往往安装在设备操作面的外露位置，操作人员通过握持轮缘施加周向扭矩，带动中心轴件转动，实现阀瓣启闭、导轨位移、夹具松紧等动作，相比直柄手轮，轮式结构能提供更大的力臂，同等施力下可传递更大扭矩，降低操作人员的劳动强度。

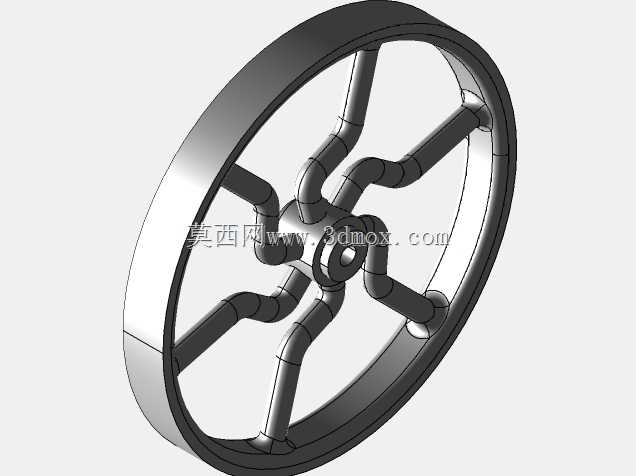

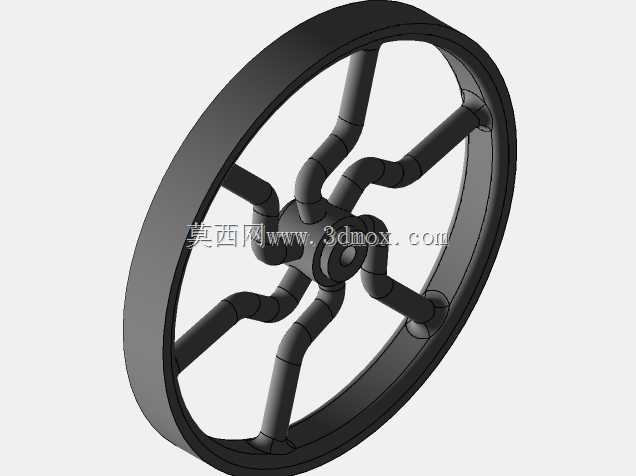

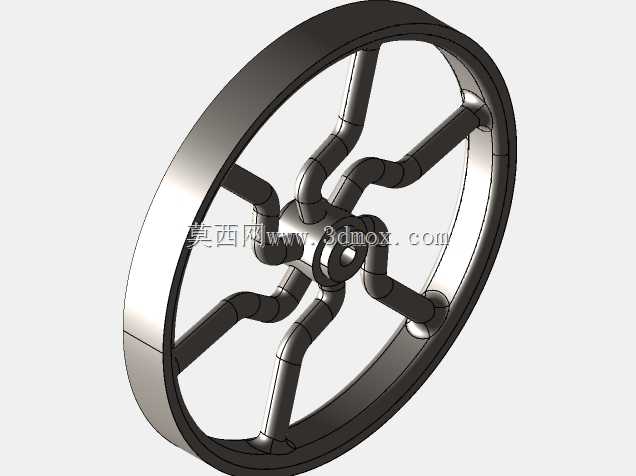

　　设计层面，这款手轮没有采用传统的等径直辐条布局，而是采用了弯曲异形的辐条结构，每根辐条从中心轮毂处向外平滑过渡延伸至轮缘内侧，曲面过渡的结构一方面能分散轮缘受外力时的应力集中，避免传统直辐条与轮毂、轮缘连接处易出现的应力断裂问题，另一方面异形辐条的镂空占比合理，在保证整体结构强度的前提下，有效降低了手轮自身重量，减少安装轴端的静载荷。中心轮毂位置设计有同轴安装孔，孔位可根据配套轴的尺寸做公差适配，轮毂与辐条的连接处做了大圆角过渡，避免铸造或机加工过程中出现应力缺陷，轮缘采用等宽的圆弧截面设计，握持时贴合手掌轮廓，长时间操作不易产生硌手的不适感，轮缘表面做了哑光处理，即使手上沾有少量切削液或润滑脂，也能保持足够的摩擦力，避免操作时打滑。

　　从安装边界来看，这款手轮的整体外径适配常规手动操作的空间需求，安装时需保证手轮背面与设备安装面之间预留足够的转动间隙，避免辐条转动时与设备外壳、相邻操作件产生干涉，中心安装孔的轴向长度可覆盖常规阀杆、机床调节轴的伸出长度，安装时可通过平键或顶丝实现周向固定，防止手轮与轴件之间出现相对转动导致操作空程。实际选型时，需要根据所需传递的最大操作扭矩匹配手轮尺寸，若操作工位存在腐蚀性介质，可在现有结构基础上更换耐腐蚀材质做表面处理，若需要带位置指示功能，也可在轮毂端面加装刻度盘，配合设备上的指针实现调节量的可视化。

　　结构强度校核层面，异形辐条的截面采用渐变设计，靠近轮毂位置的截面尺寸更大，越靠近轮缘截面尺寸逐步收窄，这种变截面设计符合扭矩传递过程中的应力分布规律，扭矩从轮缘输入后，沿辐条向中心轮毂传递时，越靠近中心位置承受的弯矩越大，加大该位置的截面尺寸可有效提升整体承载能力，避免辐条在大扭矩操作下出现弯曲变形。轮缘的内部为实心结构，相比空心轮缘，抗磕碰能力更强，适合车间现场复杂的操作环境，即使受到轻微的外物撞击，也不会出现凹陷变形，保证手轮转动时的圆度，避免转动过程中出现卡滞或偏心晃动的问题。

　　在实际装配过程中，需要注意手轮的安装端面与轴的垂直度，若安装偏斜，会导致手轮转动时出现端面跳动，不仅影响操作手感，长期使用还会加剧轴端密封件的磨损。手轮的转动阻尼可通过轴端的锁紧螺母进行调节，针对需要频繁微调的工位，可适当调松阻尼，保证转动顺滑；针对需要保持固定位置的工位，可适当调紧阻尼，避免设备运行过程中受振动影响导致手轮自行转动，改变已设定的工况参数。
