1/4英寸内密封手动球阀结构设计

　　这款1/4规格的手动球阀，核心应用场景集中在小通径流体输送管路的通断控制，常见于小型工业设备冷却回路、实验室流体管路、家用净水系统、小型气动控制支路这类对通断操作响应速度有要求、不需要频繁调节开度的工况中。和同通径的截止阀、闸阀相比，球阀的操作行程更短，只需要将手柄扳动90度即可完成全开或者全关动作，操作人员不需要反复旋转手轮，在需要快速切断介质的应急工况下，操作效率优势非常明显。

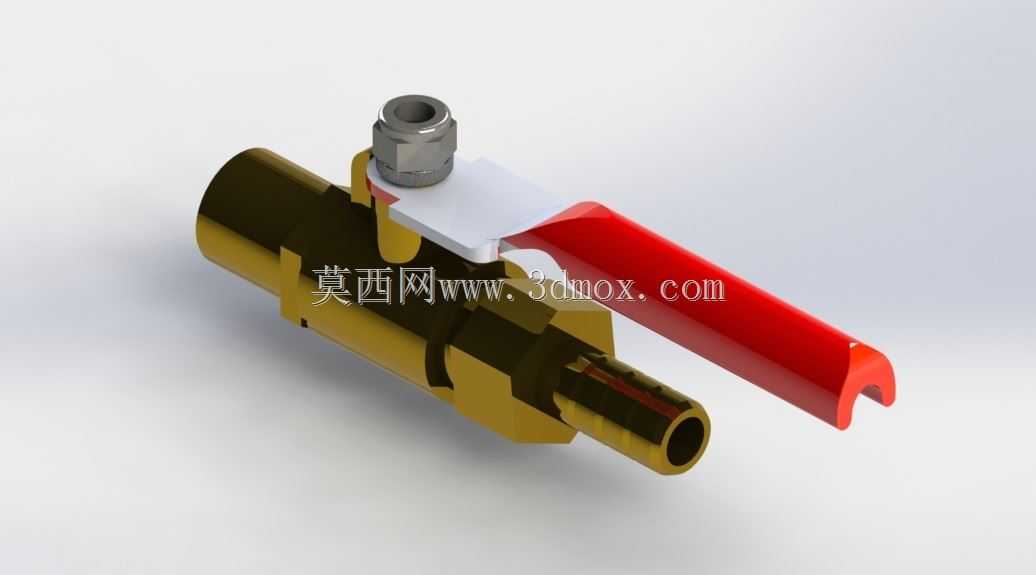

　　从功能特性来看，这款球阀采用内藏式球体作为密封启闭件，球体中心开有和管路通径一致的通孔，全开状态下介质流道完全平直，不会出现介质流向折转，管路的压损非常小，不容易在阀腔内部积存介质残留，对于输送洁净水、低压气体、低粘度轻质油品这类介质的适配性很好。阀体采用黄铜材质加工，本身的抗锈蚀能力能够满足常规水、气介质的使用要求，材质的切削加工性能优异，在批量生产时能够很好地控制加工精度，降低密封面的加工成本。手柄采用红白色的杠杆式结构，加长的力臂设计让操作人员启闭阀门时不需要施加太大的作用力，手柄的颜色标识也能直观反馈阀门的启闭状态：当手柄方向和管路走向平行时阀门处于全开状态，垂直时则为全关，现场巡检时不需要凑近观察阀位标识，远距离就能判断阀门状态，减少误操作的概率。阀体上端的接头采用外螺纹连接形式，能够适配常规的快插接头或者内螺纹管路连接件，两端的插管结构可以直接和对应外径的塑料软管、紫铜管配合，搭配卡套或者管箍就能完成密封连接，安装操作非常简便，不需要复杂的专用工装。

　　在设计思路上，这款球阀的结构做了很多适配小通径场景的优化：首先是将球体的密封座直接集成在阀体内部，减少了额外的密封压盖零件数量，整体结构非常紧凑，整体轴向长度控制在很短的范围内，在安装空间局促的小型设备内部布置时，不会和周边的管路、结构件产生干涉。阀杆和球体的连接采用扁位配合结构，避免长期操作后阀杆和球体之间出现打滑空程，保证操作的可靠性；阀杆处的密封采用多级O型圈结构，不需要额外添加填料，长期使用也不会出现阀杆处的介质渗漏，减少日常维护的工作量。球体的表面做了抛光处理，和密封座的接触面积均匀，密封比压分布合理，在额定工作压力下不会出现内漏，同时操作扭矩不会过大，即使是手部力量较小的操作人员也能轻松完成启闭动作。

　　从安装边界来看，这款球阀的两端连接端外径和1/4英寸通径的常规管路接头完全匹配，安装时不需要对管路做额外的变径处理，阀体本身的最大外轮廓尺寸经过优化，扳手操作空间只需要预留出手柄扳动90度的扇形区域即可，不需要额外预留过大的操作空间。阀体上端的接头轴线和主通路轴线垂直，在布置管路时可以根据实际走线需求选择侧接压力表、泄压阀或者其他检测元件，拓展了阀件的使用场景。需要注意的是，这款球阀的结构只适用于通断工况，不能作为节流阀长期在半开状态下使用，否则高速流动的介质会持续冲刷球体密封面，很快就会造成密封面磨损出现内漏，这也是在选型和使用时需要明确的边界条件。另外，黄铜材质的阀体不适用于腐蚀性较强的酸碱介质，也不能用于高温蒸汽管路，在选型时需要根据实际输送的介质参数匹配对应的密封件和阀体材质，这款基础结构的球阀主要针对常温低压的水、气类介质工况设计，在对应场景下的使用寿命和可靠性都能得到很好的保障。
