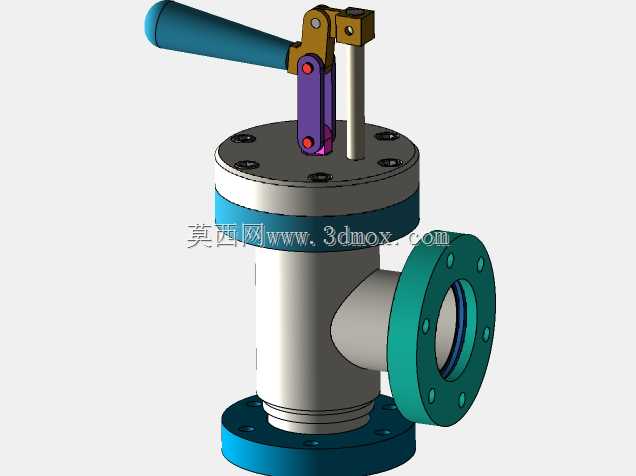

角式带手动操作机构重载安全泄压阀

　　在中小型压力容器、低压工业管路、实验台流体系统以及小型蒸汽发生装置的现场运维场景里，手动操作的安全泄压装置始终是最后一道可靠的物理防护屏障，和全自动弹簧式安全阀不同，这类带手动操作机构的角式安全阀，既可以在系统压力超阈值时自动起跳泄压，也能在日常巡检、应急处置、停机检修环节由现场操作人员主动扳动手柄完成强制泄压、管路排空、压力校验等操作，适配的介质覆盖清水、低压蒸汽、轻质润滑油、压缩空气等多种常见工业流体，在没有复杂电控联锁的简易管路系统里实用性极强。

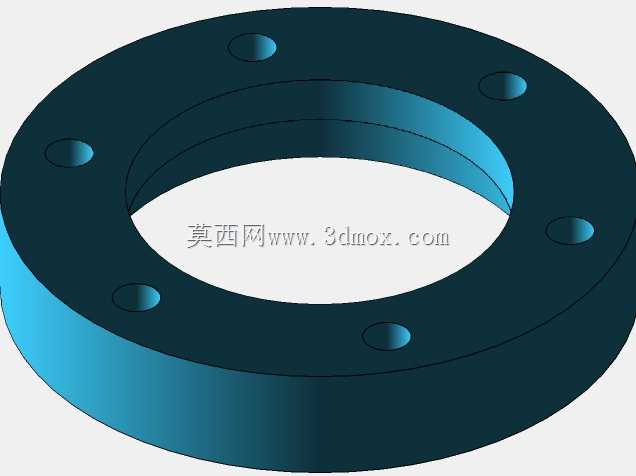

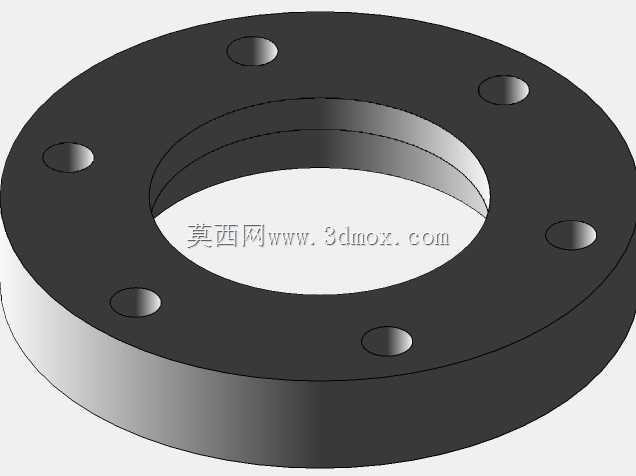

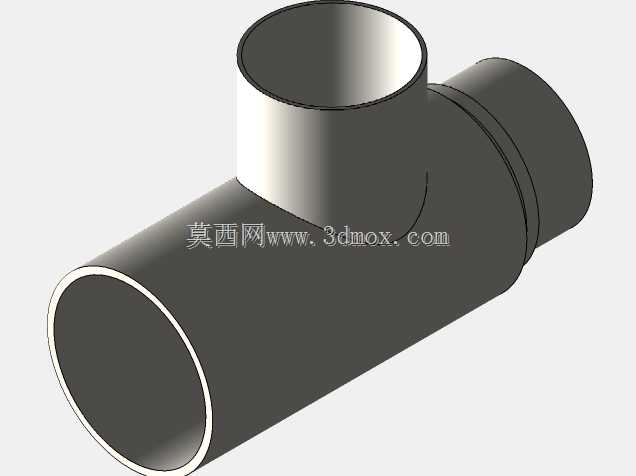

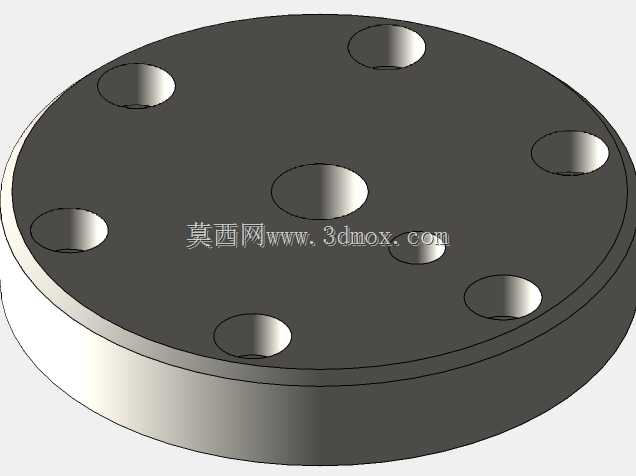

　　从结构设计逻辑来看，这款阀采用角式流道布局，介质从底部法兰端垂直进入阀腔，从侧部法兰端水平流出，相比直通式结构，角式布局能大幅缩短泄压时的介质流道转折路径，减少流阻损失，同时让阀瓣的受力方向和介质流入方向保持同轴，避免侧向力导致的密封面偏磨问题。阀体主体采用等径圆柱筒结构，上下两端均设置法兰连接结构，底部法兰用于和压力容器顶部或者管路竖直段对接，侧部法兰用于连接泄压排放管路，法兰的螺栓孔数量、孔径、密封面凸台尺寸都匹配对应公称压力的管路法兰标准，安装时不需要额外加工转接件，直接用标准螺栓加密封垫片就能完成对接，安装边界上，底部法兰的密封面到侧部法兰密封面的垂直距离、水平距离都经过紧凑化设计，不会在安装时和周边的管路支架、保温层、相邻阀件产生空间干涉。

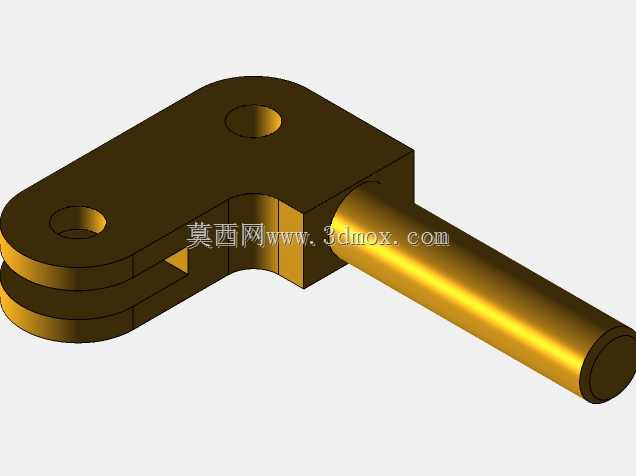

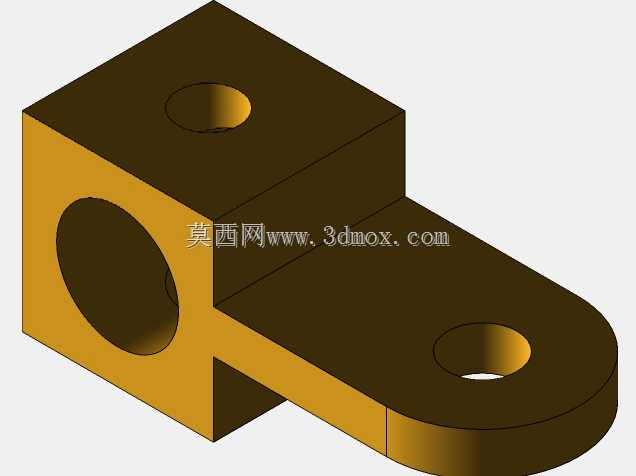

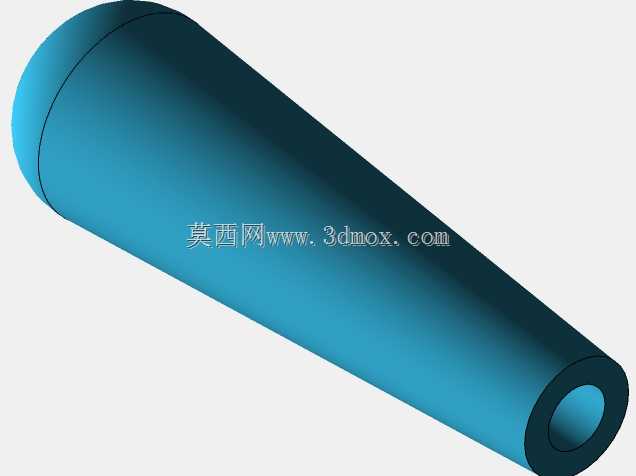

　　顶部的手动操作机构是这款阀的设计核心，操作手柄采用绝缘防滑的包覆结构，长力臂设计让操作人员不需要借助额外工具就能完成扳动操作，手柄和阀杆之间通过铰接连杆机构连接，扳动手柄时，连杆会带动阀杆做垂直向上的提升动作，直接顶开密封阀瓣，不需要克服弹簧预紧力之外的额外阻力，铰接位置都设置了耐磨衬套，长期反复操作也不会出现铰接间隙过大导致的操作行程不足问题。阀杆和阀盖之间设置了多级填料密封结构，能避免阀腔内的介质顺着阀杆间隙向外泄漏，填料压盖采用可调节结构，长期使用出现密封衰减时，只需要均匀拧紧压盖螺栓就能补偿密封压缩量，不需要整体拆解阀件。

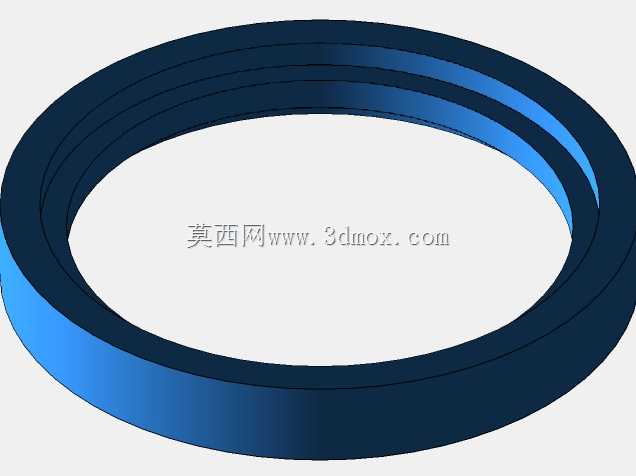

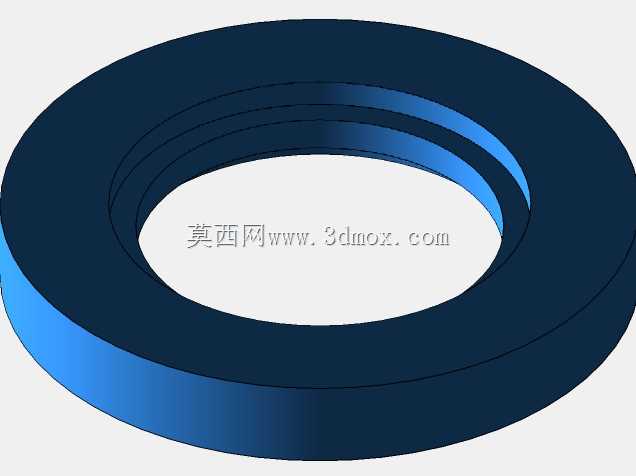

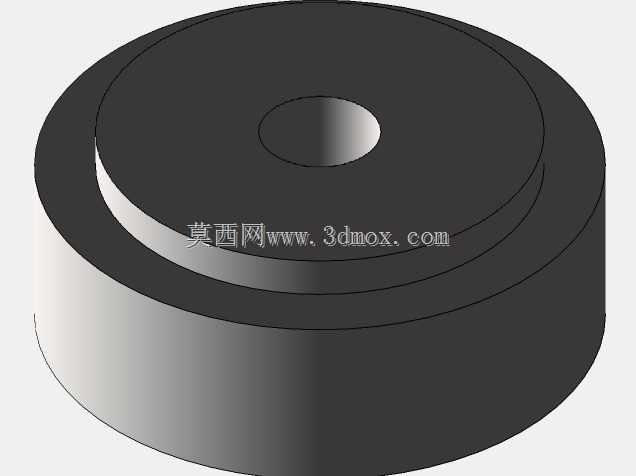

　　密封副的设计上，阀瓣和阀座的密封面采用堆焊硬质合金的结构，硬度匹配合理，既能承受泄压时高速介质的冲刷，也能在关闭状态下保证足够的密封比压，避免正常工作压力下出现内漏。阀腔内部的弹簧组件采用预紧力可调节结构，出厂时会根据标定的起跳压力完成预紧力锁定，现场如果需要调整起跳压力，只需要拆掉顶部的防护帽，转动调节螺母就能改变弹簧压缩量，调整完成后用锁紧螺母固定即可，不需要返厂重新校准。

　　从实际选型适配的角度来说，这款阀的结构尺寸适配公称通径DN50以下的低压管路，公称压力适配1.6MPa及以下的工况，安装时需要保证阀杆始终处于垂直向上的状态，不能倾斜或者水平安装，否则会影响阀瓣的回座密封性，侧部的排放管路需要单独做支撑固定，避免泄压时的介质反作用力导致阀件承受额外的弯矩。日常维护时，只需要定期扳动手柄做手动泄放试验，检查阀瓣有没有卡滞、密封面有没有粘连，不需要频繁拆解内部零件，维护成本远低于带复杂辅助机构的安全阀。在一些临时搭建的试验管路、小型供热系统、空压站支路管路上，这类结构简单、操作直观的手动安全阀，比全自动安全阀的故障点更少，现场操作人员不需要经过复杂培训就能掌握操作和维护要点，实际使用的可靠性反而更高。
