工业级气体过滤聚结装置三维设计

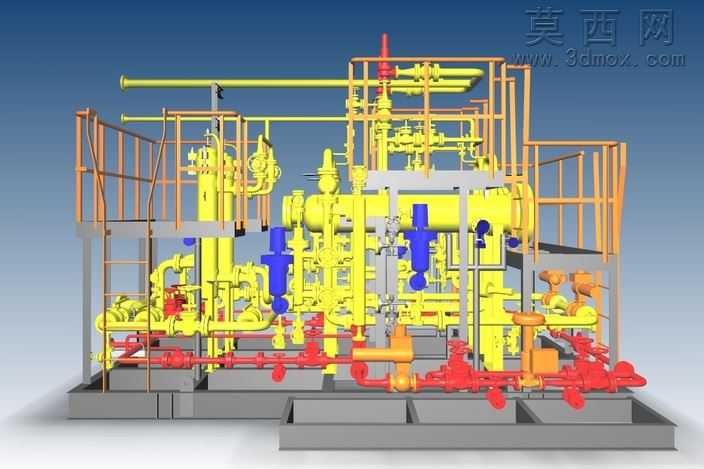

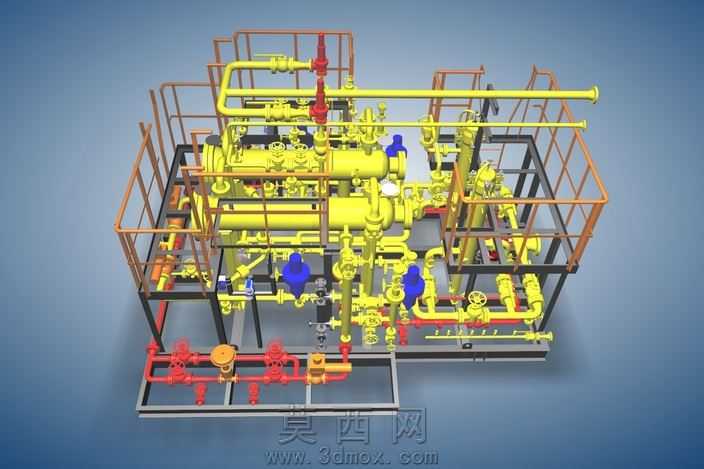

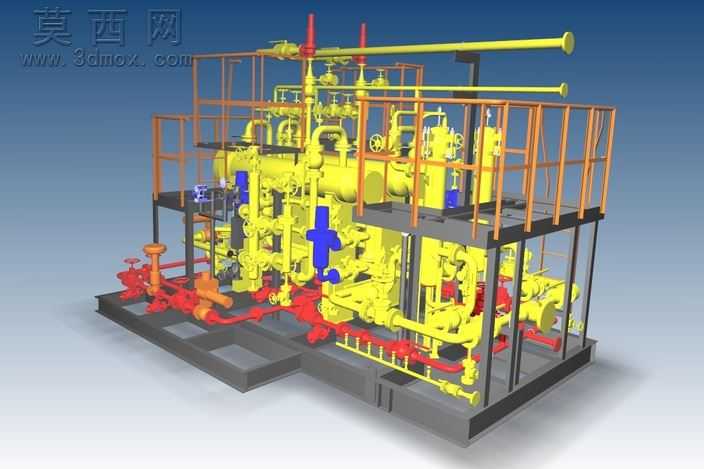

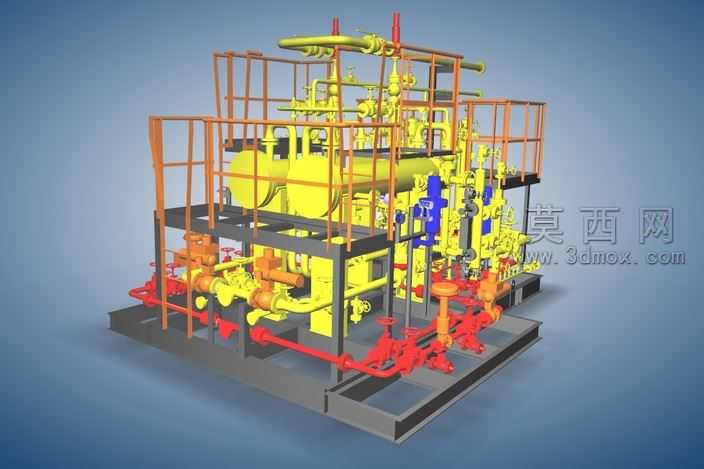

本作品为工业撬装式气体过滤聚结装置的三维建模成果，整体采用模块化撬装结构设计，将过滤聚结核心单元、工艺管路系统、操作平台、安全防护结构整合为一体化集成装置，便于现场整体吊装与快速部署。建模过程中严格遵循工业管道设计规范，对装置内的每一处管路走向、阀门排布、仪表安装位都进行了1:1等比例还原，黄色工艺主管路、红色辅助管路、蓝色排污/放空部件的色彩区分清晰，可直观呈现不同介质的流向逻辑。模型材质表现贴合工业实景，设备主体金属壳体做了哑光金属质感处理，管路表面还原了工业防腐涂层的细腻质感，操作平台的安全护栏采用镂空金属网格材质，底部撬装底座做了厚重碳钢的质感表现，阀门手轮、仪表表盘等小部件也做了精细化的细节刻画，整体渲染效果真实还原工业现场设备的视觉特征。结构设计上充分考虑了设备运维需求，操作平台预留了充足的检修操作空间，阀门排布位置符合人体工程学操作高度，过滤单元的拆装路径无结构干涉，管路连接采用标准化法兰接口设计，可直观展示设备的装配逻辑与安装关系。设计阶段围绕气体聚结分离的工艺需求，合理规划了气液分离、杂质过滤的内部流道空间，外部管路的弯头、三通、变径等部件均按照流体阻力最小的原则排布，既保证了工艺功能的实现，也兼顾了整体结构的紧凑性与美观度，完整呈现了工业流体处理设备从工艺规划到结构落地的全流程设计思路。
