过滤器壳体机械结构三维设计

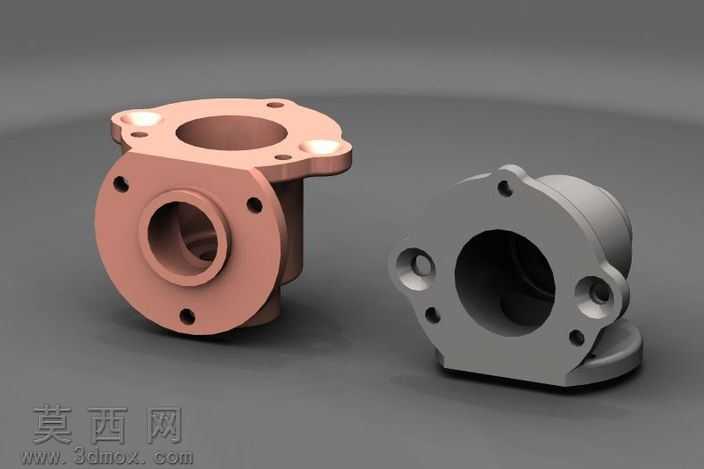

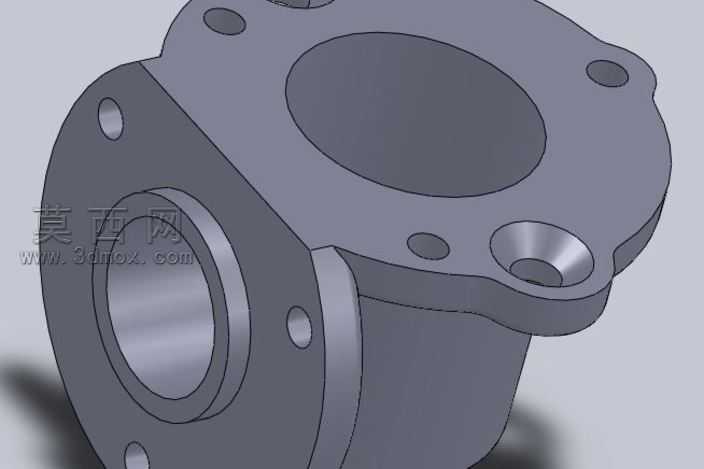

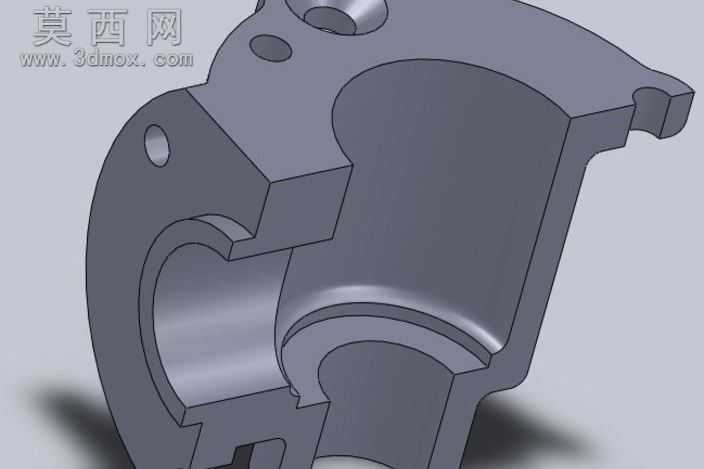

本作品为过滤器核心承载壳体的三维参数化建模成果，建模过程以机械加工工艺逻辑为核心导向，首先通过基准面绘制与尺寸约束完成壳体主体轮廓的草图搭建，采用旋转凸台命令生成壳体的筒状主体结构，保证主体内腔与外圆的同轴度公差符合流体承压部件的设计要求。针对法兰连接端的结构，采用拉伸凸台与异型孔向导命令完成法兰盘的成型与安装孔的精准排布，所有安装孔的位置度严格遵循法兰连接的通用标准，孔口处添加倒角特征去除锐边，既避免装配时划伤密封件，也符合机械加工的工艺要求。壳体侧面的接口结构采用拉伸与切除命令组合成型，接口与主体的衔接处添加圆角过渡特征，有效降低流体流经时的阻力，同时减少应力集中现象，提升壳体整体的结构强度。建模过程中对所有特征进行参数化关联，关键尺寸设置全局变量驱动，方便后续根据不同过滤流量、承压等级的需求快速调整模型参数，无需重新搭建特征结构。材质配置阶段为模型赋予哑光金属材质，模拟铸钢或铝合金压铸成型的壳体表面质感，通过渲染环境的光影调整，清晰呈现壳体各部位的结构层次、孔位分布与壁厚变化，直观展示壳体的内部腔体容积、接口通径与安装定位结构。整体设计兼顾了流体过滤部件的密封性能要求、装配便利性与加工可行性，结构紧凑合理，各连接部位的密封面预留了足够的压紧宽度，安装孔的排布适配通用的管路连接标准，可直接用于后续的工程图生成、装配干涉检查与有限元结构强度仿真分析，为过滤器整机的设计优化提供精准的核心部件三维数据支撑。
