弧形栅格编码器感应构件结构设计

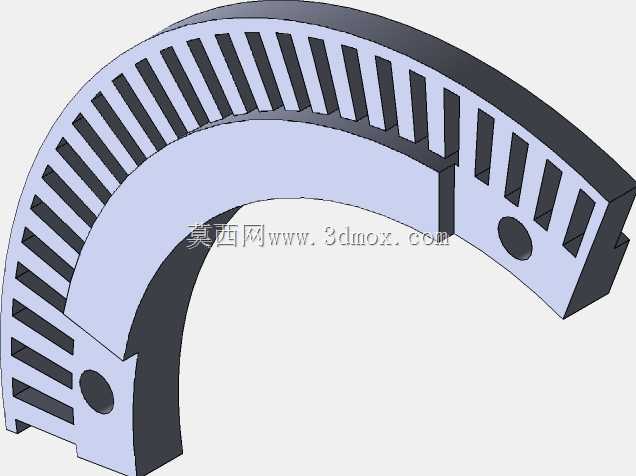

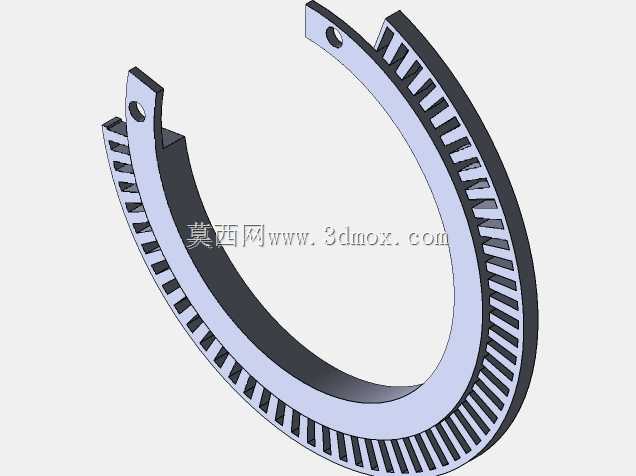

　　在工业旋转运动检测场景中，这类弧形栅格构件是增量式编码器的核心感应配套件，常应用于大直径回转台、大型回转支承转速检测、角位移反馈的工况中，区别于常规整圈编码盘，弧形分段式的结构不需要完全包覆回转轴，可直接安装在回转部件的外侧弧面，适配那些无法整圈安装编码盘的大尺寸回转设备，比如港口起重设备的回转机构、大型盾构机的刀盘回转检测、风电变桨回转角度反馈这类场景，能在不改动原有回转主体结构的前提下，加装角位移与转速检测功能。从结构设计逻辑来看，该构件采用半圆弧分段式构型，基体为等厚度弧形金属件，内外弧面保持同轴度公差要求，保证安装后与回转轴心的同心度，避免转动过程中出现感应间隙波动导致的信号误差。构件沿弧面均匀排布等间距矩形通槽，

　　这些栅格槽的槽宽、槽间距直接决定编码器的检测分辨率，设计时需要匹配对应光电传感器的光斑尺寸，保证通光与遮光状态的切换阈值清晰，不会出现信号边沿模糊的问题。构件两端预留的圆形安装孔，用于穿设固定螺栓，安装时可通过调整螺栓预紧力，微调构件与感应探头之间的间隙，常规工况下这个间隙需要控制在0.5mm到1.5mm之间，间隙过大会导致信号强度不足，间隙过小则容易在回转部件出现径向窜动时发生剐蹭，损坏栅格结构。从安装边界来看，这类弧形构件的弧长对应的圆心角通常在120度到180度之间，不需要整圈包覆，安装时只需要在回转部件的固定机架上预留对应弧长的安装面，安装面的平面度需要控制在0.1mm以内，避免构件安装后出现形变导致栅格间距出现偏差。

　　构件的径向厚度需要根据安装空间的径向余量设计，常规工况下厚度控制在8mm到15mm之间，保证结构刚性的同时不会占用过多径向空间，避免和周边的走线、管路发生干涉。在功能实现上，当回转部件带动该弧形栅格构件转动时，固定在机架上的光电感应探头会通过栅格槽的通断，产生连续的脉冲信号，后端处理系统通过统计脉冲数量换算角位移，通过脉冲频率换算回转转速，相比整圈编码盘，这种分段弧形结构的成本更低，安装维护更方便，尤其适合大直径回转设备的后期改造加装，不需要拆解原有回转轴系，只需要在外侧固定对应支架即可完成安装。设计过程中需要重点关注栅格槽的加工精度，槽的侧边需要保持无毛刺、无倾斜，否则会导致通光面积出现偏差，引起脉冲信号的占空比不稳定，

　　影响检测精度。同时构件的材质通常选用铝合金或者不锈钢，铝合金材质重量轻，不会给回转部件增加过多额外负载，适合高速回转的工况；不锈钢材质耐腐蚀性好，适合潮湿、多粉尘的恶劣工业工况，比如矿山设备、港口户外设备的检测场景。另外，构件的弧形内径需要和被检测回转部件的外径预留足够的安全间隙，通常径向间隙不小于3mm，避免回转部件在运行过程中出现径向跳动时与构件发生碰撞，在一些振动较大的工况下，还需要在安装螺栓处加装防松垫圈，避免长期振动导致构件移位，影响检测精度甚至发生结构脱落。这类构件的设计不需要做整圈的高精度圆度加工，只需要保证栅格分布的弧段内，各栅格到回转中心的半径差控制在公差范围内即可，相比整圈编码盘的加工难度更低，生产周期更短，对于检测分辨率要求不是极高的大回转设备场景，具备很高的性价比。在实际选型适配时，需要根据被测回转部件的直径调整构件的弧形半径，根据需要的检测分辨率调整栅格的间距，根据安装空间的大小调整构件的弧长与宽度，保证在有限的安装空间内实现可靠的转速与角位移检测。
