黄铜合页式门窗铰接连接件结构设计

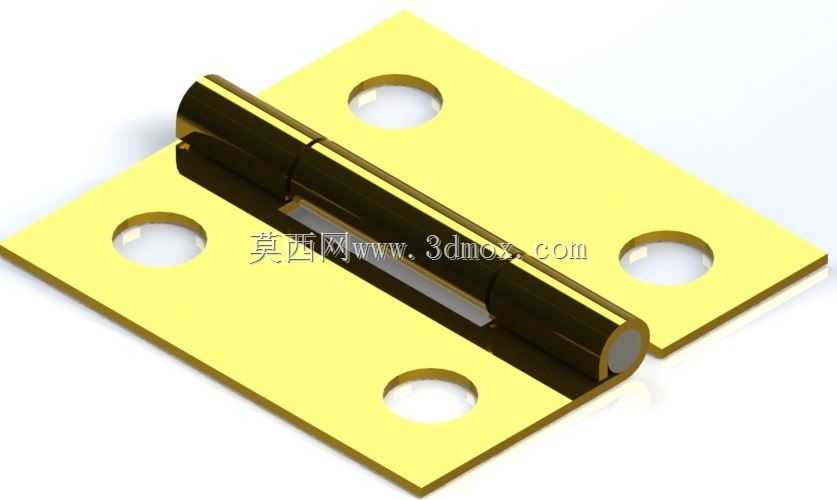

　　在民用建筑、商用空间的门窗装配场景中，这类黄铜材质的平开合页是实现门扇、窗扇与框体铰接转动的核心连接件，日常使用中需要承担扇体的全部静载荷，同时耐受上万次的往复开合动作，对结构强度、转动顺滑度、安装适配性都有明确的工程要求。从实际选型角度看，这类四孔安装的小型合页多用于室内轻质木门、装饰性柜门、小型设备检修门的铰接场景，黄铜材质本身的耐锈蚀特性可以适配厨卫等相对潮湿的使用环境，表面的亮面处理也能匹配轻奢、复古类的装修风格，不需要额外做表面涂装就能直接外露使用。

　　设计这类合页的时候，首先要明确安装边界的尺寸约束：两个页片的厚度需要匹配扇体与框体的安装缝隙，常规这类小尺寸合页的页片厚度控制在1.5-2mm区间，合页展开后的总宽度要保证安装后扇体转动时不会与框体发生剐蹭，合页轴的直径需要根据扇体重量做强度校核，避免长期承重出现轴体弯曲变形导致开合卡滞。页片上的四个安装沉孔位置需要做对称排布，沉孔深度要匹配常用的自攻螺丝头部尺寸，保证螺丝安装后头部完全沉入页片平面，不会突出表面影响扇体闭合的贴合度。

　　从结构功能上看，合页的两个页片通过中间的卷边轴套实现铰接，轴套的卷制精度直接决定了转动的顺滑度，设计时需要控制轴与轴套之间的配合间隙，间隙过大会导致扇体安装后出现下垂晃动，间隙过小则会出现转动卡涩、开合异响的问题。轴体两端需要做铆边处理，防止长期开合过程中轴体从轴套中脱出，铆接的松紧度需要经过调试，保证转动时没有明显的旷量同时不需要过大的开合力矩。黄铜材料的选型上一般选用H62黄铜，这类材料的切削加工性能好，冷变形能力强，冲压成型页片的时候不容易出现开裂，同时材料本身的自润滑特性可以减少轴与轴套之间的磨损，不需要额外添加润滑脂就能保证长期使用的顺滑度，也不会出现铁质合页长期使用后锈蚀流黄水污染饰面的问题。

　　实际安装过程中，这类合页需要根据扇体的高度和重量配置对应的数量，单扇高度1米以内的轻质门扇配置2组合页即可，高度超过1.2米的门扇需要在中间位置增加1组合页分担载荷，安装时需要保证上下合页的轴处于同一条垂直线上，否则会出现开合阻力大、五金件加速磨损的问题。建模过程中需要重点还原页片的折弯圆角、沉孔的锥度、轴套的卷圆贴合度这些细节，不能只做简单的片体拼接，要还原实际冲压件的工艺特征，比如页片边缘的倒角处理，避免安装时划手，轴套与页片连接位置的过渡圆角，减少冲压过程中的应力集中，提升零件的结构强度。

　　从使用场景的拓展来看，这类合页除了常规的门窗装配，也可以用于小型木质包装箱、展示柜、工艺品盒的铰接结构，黄铜材质的质感相比普通铁质镀锌合页更具装饰性，在高端定制家具、复古风格装饰项目中应用十分广泛。设计时还需要考虑合页的开合角度，常规这类平开合页的最大开合角度可以达到180度，满足大部分场景的扇体开启需求，如果有特殊的小角度限位需求，还可以在页片对应位置增加限位凸台，不过这类通用型合页一般不做额外的限位结构，保持通用性以适配更多安装场景。建模时对转动副的配合关系要做准确的约束，能够模拟实际开合的动作过程，方便后续做装配干涉检查，验证扇体在不同开合角度下与框体、周边结构的间隙是否符合设计要求，避免实际安装后出现转动干涉的问题。
