工业通风管路集成箱体结构设计

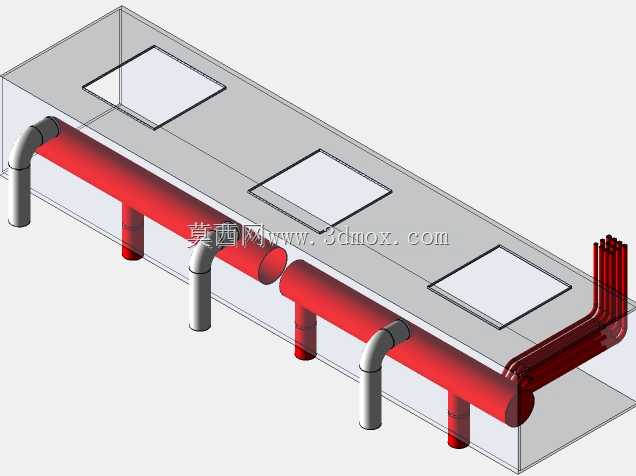

　　这套结构常见于工业厂房的集中通风、工艺废气收集或是洁净车间的送风支路系统，也可适配小型中央空调的风管段集成布局，核心是把多支路管路整合在统一的箱型围护结构内，既可以规整管路走向，也能通过箱体减少管路外露带来的磕碰损伤，同时降低管内流体输送过程中的噪音扩散。从结构细节来看，主体围护采用薄钢板折弯拼接的长条形箱体，箱体顶面开设三个等距排布的方形检修口，每个检修口都做了外翻边结构，后期可以搭配密封盖板固定，不需要拆解整个箱体就能完成管段检查、积尘清理或是局部管件更换，大幅降低后期运维的拆解工作量。箱内并行排布两根大口径主输送管路，管路采用醒目的红色涂装，这也是工业管路的通用标识习惯，用来区分消防、通风或是工艺流体管路，

　　避免现场运维人员误操作。主管道的支路引出做了差异化设计，部分支路采用垂直向下的短管接口，用来对接下方工位的排风罩或是送风终端，另一部分采用90度弯管从箱体侧壁引出，用来对接相邻区域的横向管路，弯管全部采用标准曲率半径的冲压弯头，流体经过时的局部阻力更小，能减少输送过程中的压损，降低前端风机的功率损耗。每段垂直向下的支路管下方都设置了独立的支撑立柱，立柱直接固定在箱体底板上，抵消管路充水或是送风时产生的振动，避免长管路运行过程中出现挠度变形，尤其是管路内输送带冷凝水的排风时，支撑结构可以避免管路接口因为长期受力出现密封失效漏风的问题。箱体端部的管路做了90度弯转集成，把两根主管道的端部汇总到箱体一侧的引出端，

　　方便对接外部的主立管或是风机接口，端部弯管处做了圆弧过渡，没有直角突变结构，减少流体在端部形成涡流的概率。从安装边界来看，整个结构的长宽比接近4:1，属于狭长型布局，适合安装在厂房立柱之间的架空区域，或是吊顶内的预留空间，箱体的侧壁预留了固定耳板的安装位，可以直接通过膨胀螺栓固定在建筑结构的横梁上，不需要额外搭建大型支撑支架。设计过程中优先考虑了管路的等阻分配，三个顶面检修口的位置刚好对应下方支路管的接入点，每个支路到主管道端部的距离经过测算，保证各个支路的风量分配偏差控制在合理范围内，避免出现远端工位风量不足的问题。管路和箱体之间预留了足够的安装间隙，现场组装时可以先把箱体固定到位，再从检修口位置完成内部管路的拼接固定，

　　不需要在狭窄的箱体内进行大量焊接或是螺栓紧固操作，降低现场安装的施工难度。所有管路接口都预留了标准法兰盘的安装位置，后期对接外部管路时可以直接匹配通用规格的法兰紧固件，不需要额外做变径或是接口改造。箱体底板做了轻微的坡度设计，若管路出现凝露或是少量渗漏，液体可以顺着坡度流向端部的预留排水口，不会在箱体内积存造成钢板锈蚀。这套结构没有复杂的异形构件，所有板材、管件都可以采用常规的工业标准件加工，加工过程中不需要定制特殊刀具，普通的钣金加工厂就能完成折弯、焊接、涂装工序，加工成本可控，同时后期维护更换配件也容易采购，不需要找原厂定制特殊备件。
