工业散料输送用变径溜槽结构设计

　　在散状物料输送的工业场景中，溜槽是衔接上下游输送设备、完成物料转向与导流的核心结构件，常见于矿山、冶金、粮食加工、建材生产等涉及颗粒、块状物料转运的作业环节，其结构合理性直接影响物料输送的顺畅度、设备磨损速率以及现场扬尘控制效果。本次设计的溜槽采用变径过渡结构，进料端匹配上游设备的出料接口尺寸，采用等径直段设计保证进料时物料流态稳定，避免进料段因截面突变产生物料飞溅；中段设置多组导流筋板结构，沿物料滑落轨迹布置，可对不同粒径的物料进行分流导向，减少大块物料对槽壁的直接冲击，同时避免细粉料在槽内淤积；出料端采用扩口式结构，匹配下游受料设备的接料范围，降低物料下落时的集中冲击，同时可根据下游设备的进料位置调整出料口的导向角度，

　　减少物料偏载导致的下游设备皮带跑偏、衬板偏磨等问题。从设计思路来看，该溜槽的结构建模完全基于物料滑落的动力学特性展开，首先根据现场输送物料的堆积角、滑落速度确定槽体的倾斜角度，保证物料在槽内可依靠自重顺畅滑落，避免角度过小导致的物料滞留堵料，同时控制角度不超过合理范围，避免物料流速过快加剧槽体磨损与出料扬尘。槽体的壁厚设计根据输送物料的磨琢性选取，磨琢性强的物料输送场景下，槽体内壁预留了衬板安装位置，可通过螺栓固定耐磨衬板，后期维护时仅需更换磨损的衬板即可，无需整体更换槽体，大幅降低运维成本。外形尺寸方面，该溜槽的进料端法兰尺寸可与常见的带式输送机头部漏斗、振动给料机出料口直接匹配，安装时通过法兰螺栓连接即可完成固定，

　　无需额外制作过渡连接节；槽体整体的安装边界充分考虑了现场设备的布置空间，中段的变径段长度经过优化，在保证物料导流效果的前提下尽可能压缩轴向尺寸，减少溜槽占用的竖向安装空间，适配厂房层高有限的改造场景。槽体两侧设置有吊装耳板，耳板位置经过重心核算，吊装时可保证槽体保持水平姿态，方便现场安装对位；槽体的连接法兰处均设置有密封槽，安装时可嵌入橡胶密封垫，减少粉料输送过程中的扬尘外溢，符合工业现场的环保作业要求。在结构细节上，溜槽的所有转角处均采用圆弧过渡设计，避免直角结构导致的物料卡滞，尤其是在处理含湿量较高、易粘结的物料时，圆弧过渡结构可大幅减少物料在转角处的粘结堆积，降低人工清堵的频次。槽体的加强筋布置沿物料冲击的主要受力方向设置，

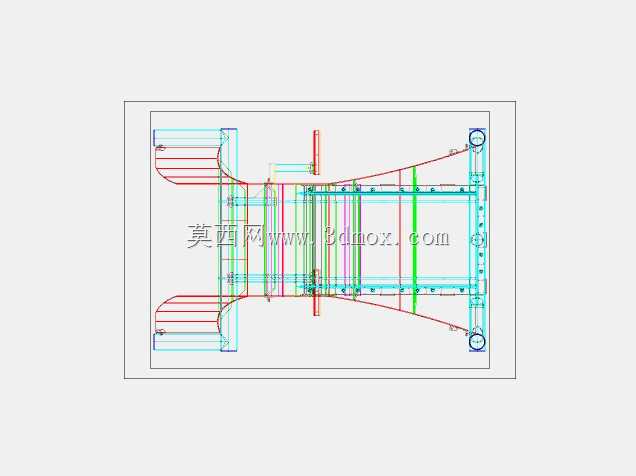

　　在进料段与物料直接冲击的区域加密加强筋，提升槽体的抗冲击变形能力，避免长期受大块物料冲击导致槽体变形开裂。该溜槽的三维建模过程中，所有配合面均按照实际安装公差进行建模，法兰孔位采用标准化参数设计，可直接导出工程图用于生产制造，建模时预留了衬板、密封件、紧固件的安装空间，避免生产安装时出现干涉问题。针对不同的输送场景，该溜槽的结构可进行参数化调整，比如输送磨琢性极强的矿石物料时，可将槽体的冲击面设计为阶梯式结构，形成料打料的磨损面，进一步降低槽体本身的磨损速率；输送粮食等轻质物料时，可在槽体上设置观察口与风量调节接口，配套除尘系统使用时可更好地控制槽内风速，减少粮食颗粒的破碎率。实际应用中，该类溜槽可替代传统的等径直槽，解决传统溜槽存在的物料偏载、堵料、磨损快等问题，尤其是在多点受料、物料转向角度大的输送场景下，变径导流式溜槽的优势更为明显，可有效提升整个输送系统的运行稳定性，减少非计划停机时间。
