三爪式轴承拉拔器三维结构设计

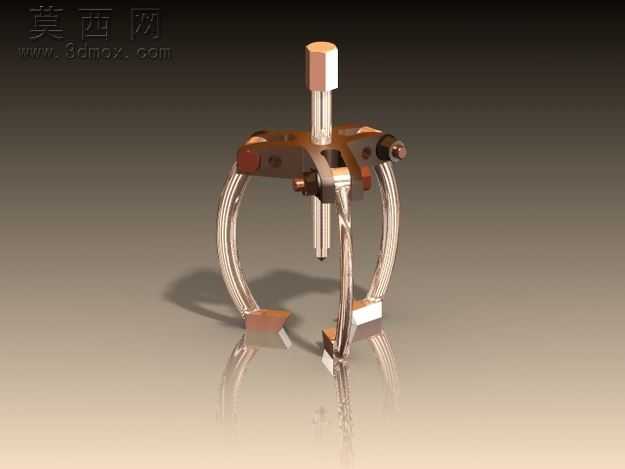

本作品为三爪式轴承拉拔器的三维建模设计成果，整体采用参数化建模思路完成全零件的独立绘制与总装配，完整还原了手动拉拔工具的机械结构与运动逻辑。建模过程中首先对核心传动螺杆进行特征绘制，通过拉伸、旋转、螺纹扫描等命令完成螺杆主体与顶部施力方头的结构制作，方头尺寸匹配标准扳手的夹持规格，保证实际使用场景下的受力合理性。三根拉爪采用对称式布局设计，每根拉爪通过铰接结构与顶部滑套连接，可根据待拆卸轴承的外径尺寸灵活调整开合角度，拉爪末端的钩状结构做了加厚处理，建模时特意做了圆角过渡特征，避免拆卸受力时出现应力集中导致结构断裂的问题。顶部的锁紧滑套与中心螺杆采用间隙配合装配，旋转螺杆时可带动滑套沿轴向平稳移动，进而驱动三根拉爪同步收拢或张开，完整模拟了真实拉拔器的动作过程。渲染阶段针对不同零件赋予了差异化材质：中心螺杆与铰接销轴采用抛光不锈钢材质，还原金属表面的高反光质感；拉爪主体做了烤棕漆的金属材质设置，表面添加细微的颗粒质感模拟工业漆面的真实触感；滑套与调节旋钮采用发黑处理的钢材材质，哑光金属质感与亮面螺杆形成视觉区分。场景搭建时采用了柔和的渐变背景，添加了地面反射效果突出模型的结构轮廓，光线采用三点布光方案，主光从侧上方照射凸显零件的结构层次，补光弱化阴影区域的死黑问题，轮廓光勾勒拉爪的弧形线条，让整体渲染效果清晰直观，完整展现了这款维修工具的结构特点与设计细节，可作为机械维修工具教学、五金产品设计参考的三维素材使用。
