三爪式轴承拆卸拉拔工具结构设计

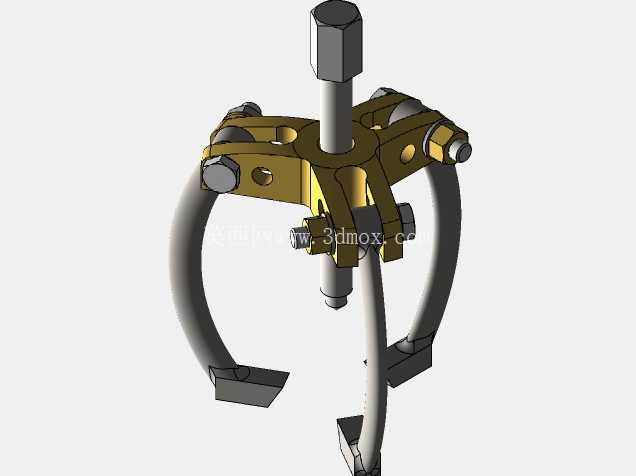

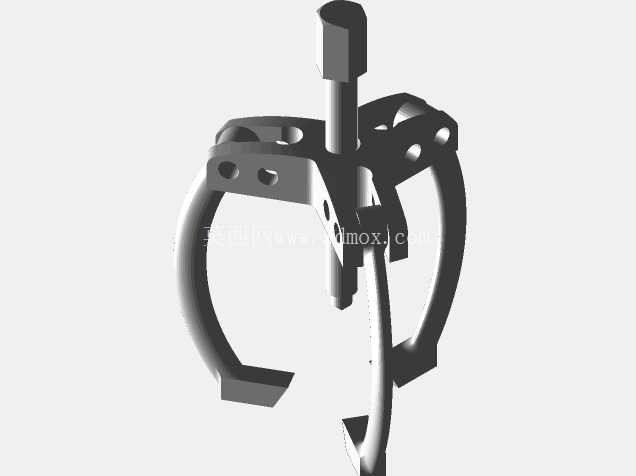

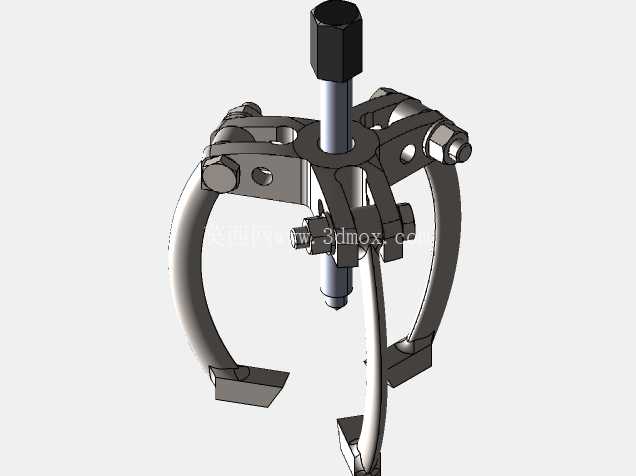

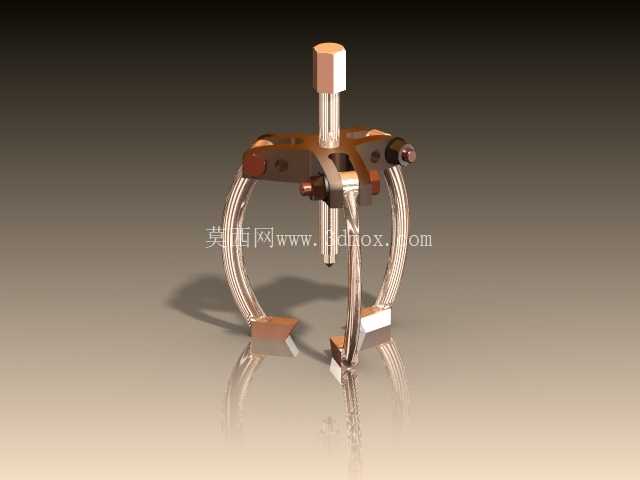

　　在设备运维、机械装配的现场场景里，过盈配合的轴承拆卸一直是高频且容易出问题的工序——如果用撬棍硬别、锤子敲击，很容易损伤轴承外圈、配合轴颈甚至设备壳体，轻则导致零件报废，重则影响整套设备的装配精度，而三爪式轴承拉拔器就是针对这类工况设计的专用拆装工具。这款拉拔器的核心受力构件采用中心螺杆配三爪联动的结构，中心螺杆的顶端设置了方头结构，可以适配棘轮扳手、套筒扳手甚至敲击扳手的施力需求，相比传统的T型手柄，这种设计能在空间受限的维修场景下灵活选择施力工具，比如在设备内部狭窄空间作业时，不用预留大角度的手柄回转空间，用短套筒加棘轮就能完成施力。三个拉爪采用铰接式连接在顶部的滑架上，滑架和中心螺杆之间通过螺纹副传动，转动中心螺杆时，滑架会沿着螺杆轴向平稳移动，带动三个拉爪同步收拢或张开，这种同步结构能保证三个拉爪的受力均匀，避免拆卸过程中因为单侧受力导致轴承歪斜、卡滞，甚至刮伤轴表面的问题。拉爪的勾头部分做了加厚处理，勾接端面设计成和轴承外圈端面贴合的平直面，接触面积比薄爪结构更大，拆卸施力时不会因为应力集中压坏轴承外圈的倒角或者端面，尤其是针对薄壁轴承的拆卸场景，大接触面的勾头能有效分散压应力，避免轴承外圈变形。

　　从安装边界来看，这款拉拔器的张开范围覆盖了常规中小型深沟球轴承、圆锥滚子轴承的外径尺寸，最小收拢状态可以适配小规格的微型轴承拆卸，最大张开距离能满足常见工业电机、水泵、减速机输出轴端的轴承拆卸需求，中心螺杆的有效行程足够将轴承从配合轴颈上完全拉出，不需要中途二次调整拉爪位置，减少作业中断的次数。在实际使用时，只需要先将三个拉爪张开到比待拆轴承外径稍大的尺寸，把中心螺杆的顶端对准轴的中心孔（没有中心孔的轴端可以垫上软金属垫片避免顶伤轴端），再收拢拉爪让勾头牢牢卡住轴承外圈的背面，平稳转动中心螺杆，就能通过螺纹副的顶升力把轴承顺着轴向平稳拉出，整个过程不会对轴和轴承安装位造成冲击损伤。

　　设计时特意将拉爪的臂身做了圆弧过渡的流线型处理，不是生硬的直角弯折结构，一方面是减少应力集中，避免大拉力下爪臂从弯折处断裂，另一方面圆弧型的臂身可以避让轴承周边的轴肩、端盖等突出结构，不用额外拆除周边的附属零件就能完成卡接，能有效缩短维修作业的时间。顶部的滑架上还设置了三个锁紧定位结构，当拉爪调整到合适的卡接位置后，可以通过侧面的锁紧件临时固定拉爪的张开角度，避免刚开始施力的时候拉爪向外滑脱，尤其是针对过盈量较大的轴承拆卸，这种锁紧结构能大幅提升作业的安全性，不用操作人员一直用手扶住拉爪对位。中心螺杆的螺纹采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，能承受更大的轴向顶推力，而且螺纹副的磨损更慢，长期反复使用也不会轻易出现滑牙的问题，螺杆的顶端做了热处理硬化处理，和轴端接触的位置硬度足够，不会因为反复顶压出现变形、凹陷的问题。三个拉爪的铰接轴也做了间隙配合优化，转动时没有明显的旷量，张开和收拢的动作顺滑，不会出现卡滞、单侧爪不动的情况，保证三个爪的同步性。

　　在设备维修车间、装配生产线的工装工位上，这类拉拔器是常备的手动工具，相比液压拉马，它的结构更轻便，不需要外接动力源，携带到高空、野外等无动力的作业场景也能正常使用，日常维护只需要定期在螺纹副、铰接点涂抹少量润滑脂，就能保证长期顺畅使用，故障率极低。针对不同的拆卸场景，这种三爪结构相比两爪拉马的对中性能更好，施力时轴承受力更均匀，不容易出现偏载，拆卸下来的轴承如果没有损坏，还可以继续复用，能有效降低设备运维的备件成本。在建模过程中，各部件的配合间隙都按照实际工装的公差要求设定，铰接部位的转动间隙、螺纹副的配合松紧度都还原了实物的装配状态，拉爪的活动范围、螺杆的行程参数都和实际工业级产品的参数一致，可以直接作为工装设计的参考方案，也能用于维修工具选型的三维校核，验证在特定设备空间内是否有足够的操作空间完成轴承拆卸作业，避免采购的工具尺寸过大无法在狭窄空间使用的问题。
