化工场所安全淋浴框架结构设计

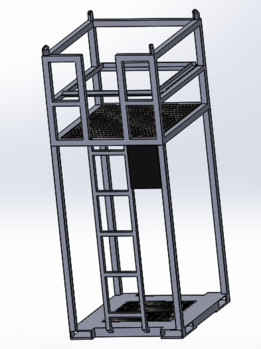

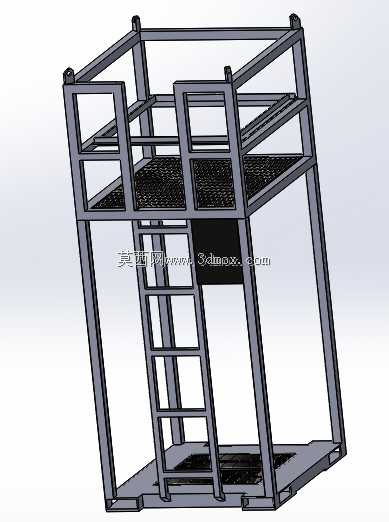

　　在化工生产、危化品仓储、实验室等涉及腐蚀性、有毒有害化学介质作业的场景中，应急冲淋装置是作业人员职业健康防护的核心标配设施，这套框架结构正是为落地式安全淋浴设备提供承载与作业支撑的核心钢构件。不同于普通民用梯架，该框架的设计完全围绕应急场景下的使用需求展开，首先要考虑的是化学喷淋作业时的结构稳定性，整体采用矩形方管作为主承力构件，四根主立柱从底部基座一直延伸至顶部平台四角，立柱之间通过多道横向横梁做刚性拉结，避免人员快速登梯或者冲淋时水流冲击带来的结构晃动。

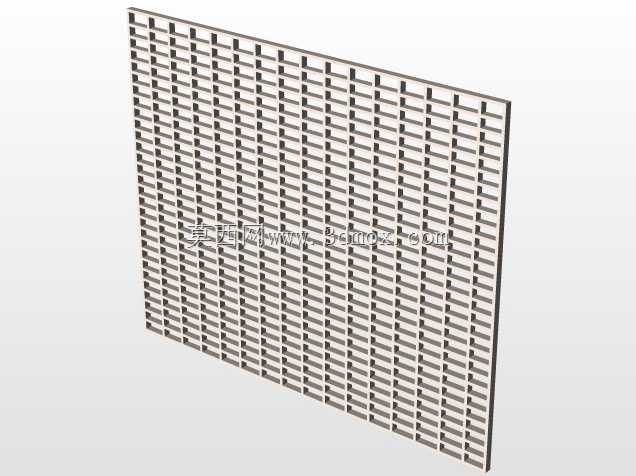

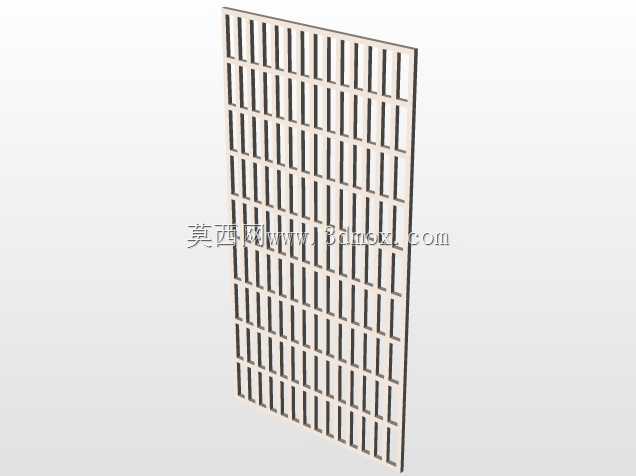

　　框架中部集成了直爬梯结构，爬梯踏步采用等间距排布，踏步宽度满足单人快速上下的通行需求，爬梯两侧与主立柱之间设置了防护栏边，防止人员应急登梯时失足滑落。顶部作业平台铺设了钢格板踏板，这种踏板一方面具备足够的承载能力，可同时容纳2-3名作业人员站立进行冲淋操作或者设备检修，另一方面格板的镂空结构可以让冲淋后的废水快速下排，不会在平台面积水造成滑倒风险，平台四周设置了高度符合安全规范的防护栏杆，栏杆做了横竖双向的拉结，在人员倚靠时不会出现变形失效。

　　从安装边界来看，这套框架底部为方形落地基座，基座上预留了与地面预埋螺栓连接的安装孔位，安装时需要保证基座与硬化地面完全贴合，整体垂直度偏差控制在千分之一以内，避免长期使用出现结构倾斜。框架的内部净空尺寸满足安全淋浴喷头的安装高度要求，顶部预留了喷淋管路、阀门的安装固定位，框架中部的空置区域可以配套安装冲淋软管、洗眼器等附属应急设施，不会与爬梯、平台的通行空间产生干涉。

　　设计过程中特意规避了尖锐的棱角结构，所有方管的裁切端面都做了倒角打磨处理，避免人员应急使用时被剐蹭受伤。框架的整体受力经过校核，主立柱的截面选型可以承受顶部平台满载、同时叠加侧向风载的极端受力情况，横向横梁的排布既保证了结构的抗扭刚度，也不会过多遮挡冲淋的水流路径。不同于一体化的冲淋设备，这种框架式结构可以根据不同作业场所的空间尺寸做适配调整，在层高较高的厂房内可以适当加高立柱尺寸，在空间狭窄的作业区域可以缩减平台的横向宽度，适配不同的安装场景。

　　实际使用中，这套框架除了承载冲淋设备之外，也可以作为日常作业的登高检修平台使用，平台的承载裕度满足检修人员携带工具站立作业的需求，爬梯的踏步做了防滑处理，即使表面沾有水渍或者化学介质残留，也能保证足够的摩擦力。框架的所有钢构件表面都需要做防腐处理，适配化工场所的腐蚀性空气环境，避免长期使用出现锈蚀导致结构强度下降，连接节点采用焊接加螺栓紧固的双重固定方式，避免长期受振动或者载荷冲击出现节点松脱。
