复古款400马力水星舷外船用推进装置

　　做船舶配套三维建模快十二年，经手的舷外机结构方案少说也有七八十套，这次做的复古款Verado 400马力机型，最初是给仿真船模场景做配套动力单元，后来调整了安装接口尺寸，也能适配小型休闲游艇、作业舢板的外挂动力选型参考。很多刚接触船舶动力建模的工程师容易把舷外机当成单纯的外置发动机，实际落地到装配场景里，这类外挂推进装置的安装边界要卡得非常死——尾板夹持区域的厚度适配范围、机体入水后的吃水深度差、转向时的左右摆角余量，甚至螺旋桨旋转时和船底龙骨的最小安全距离，每一个尺寸偏差都会直接导致实装干涉。

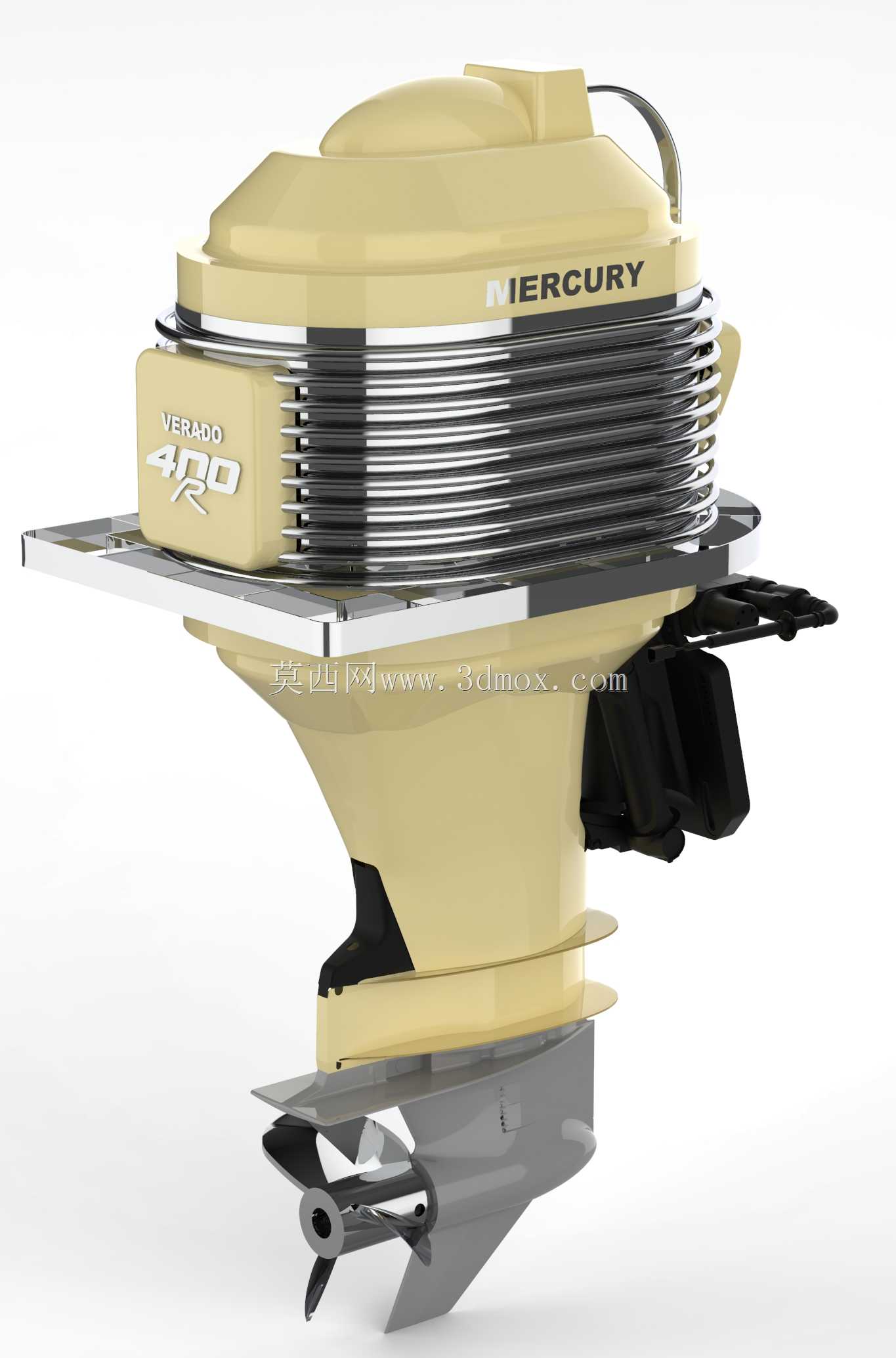

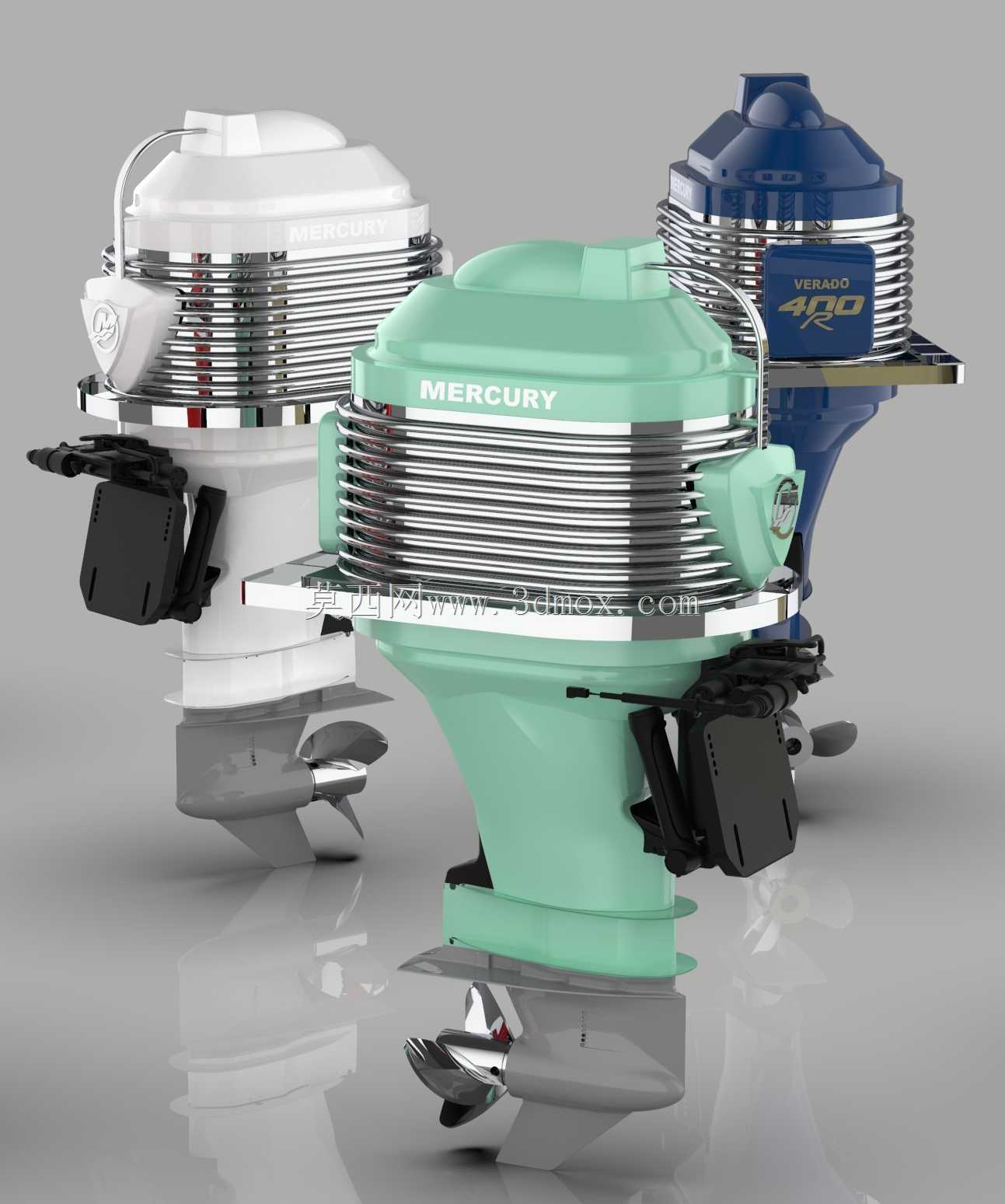

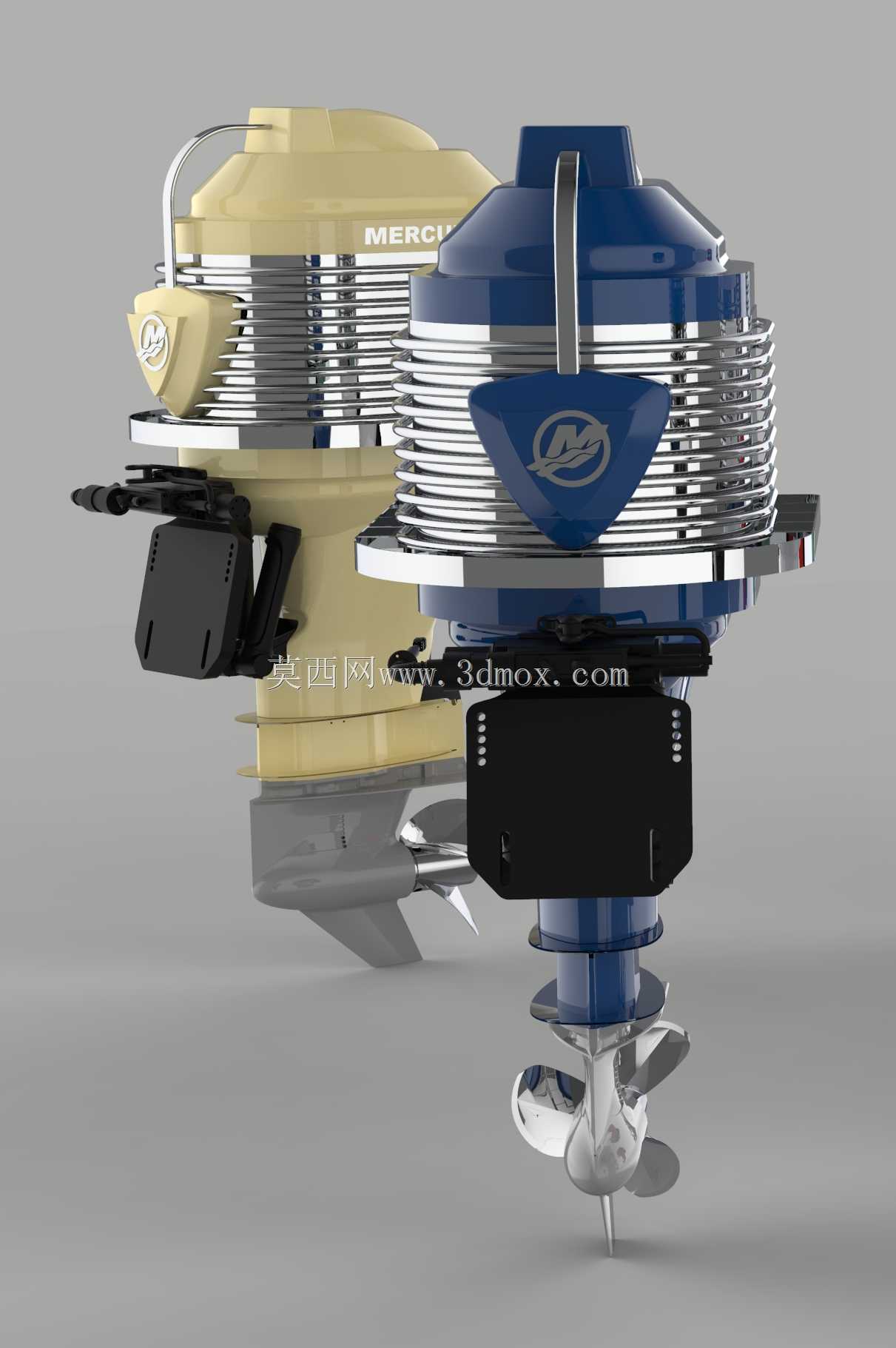

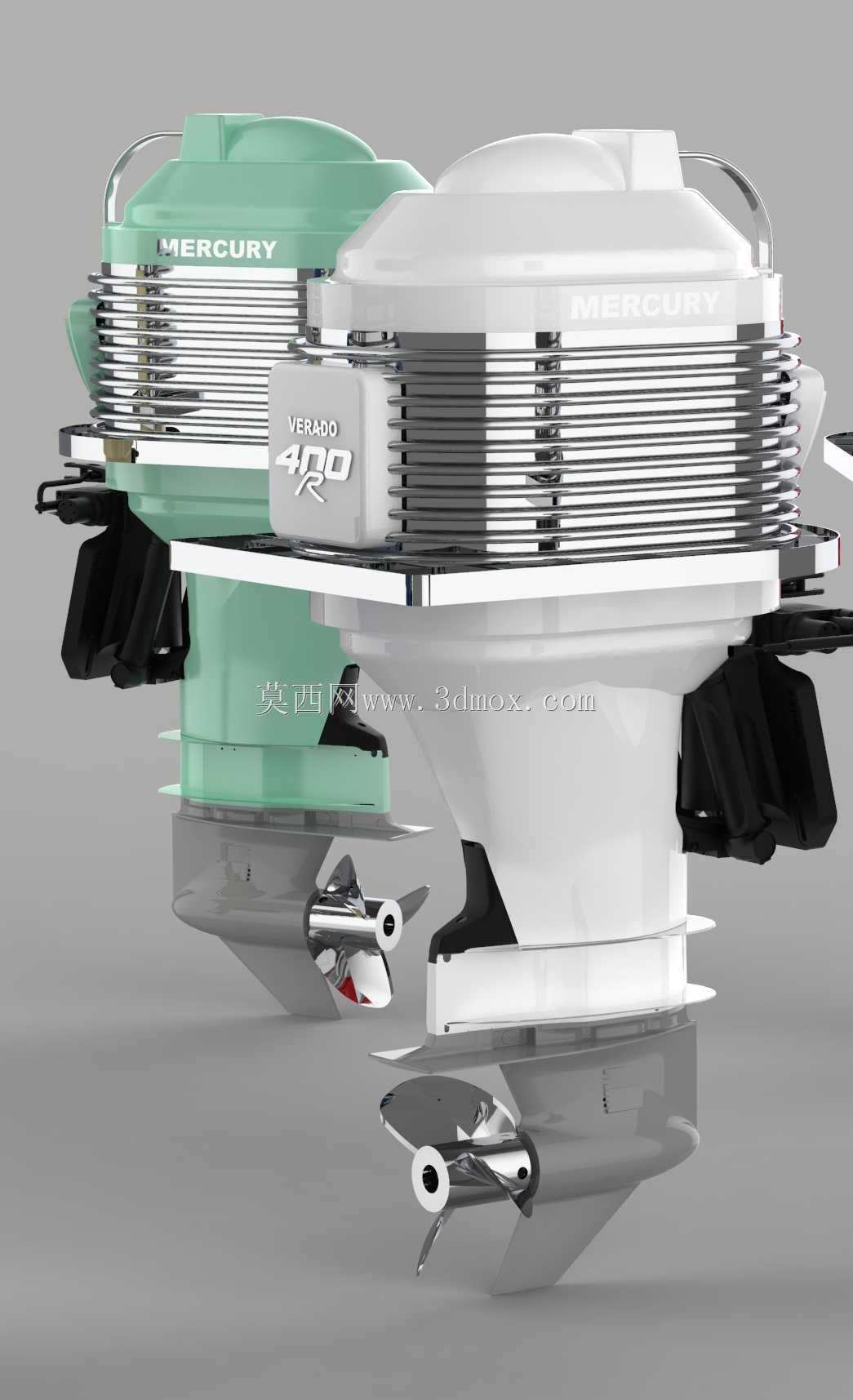

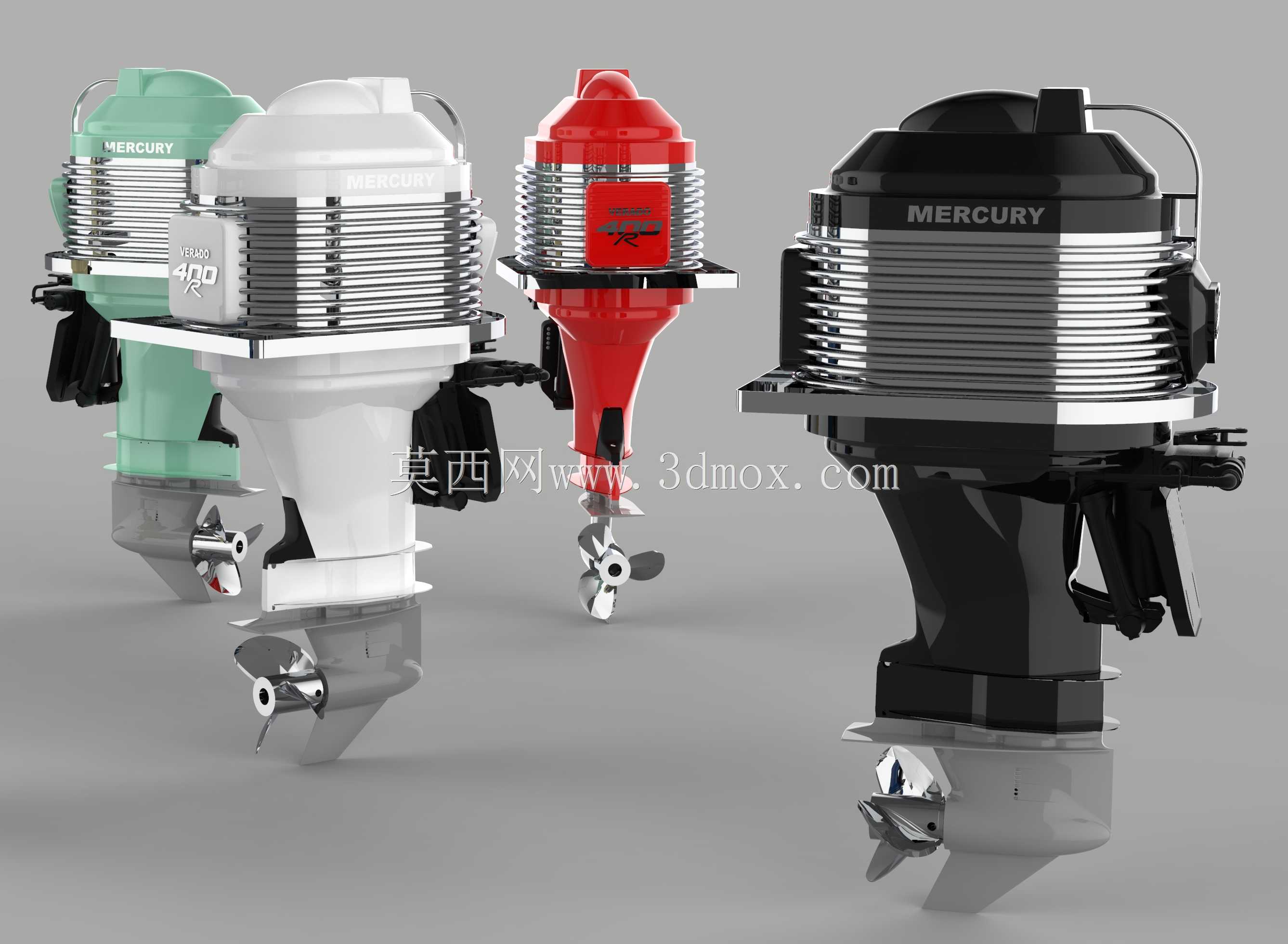

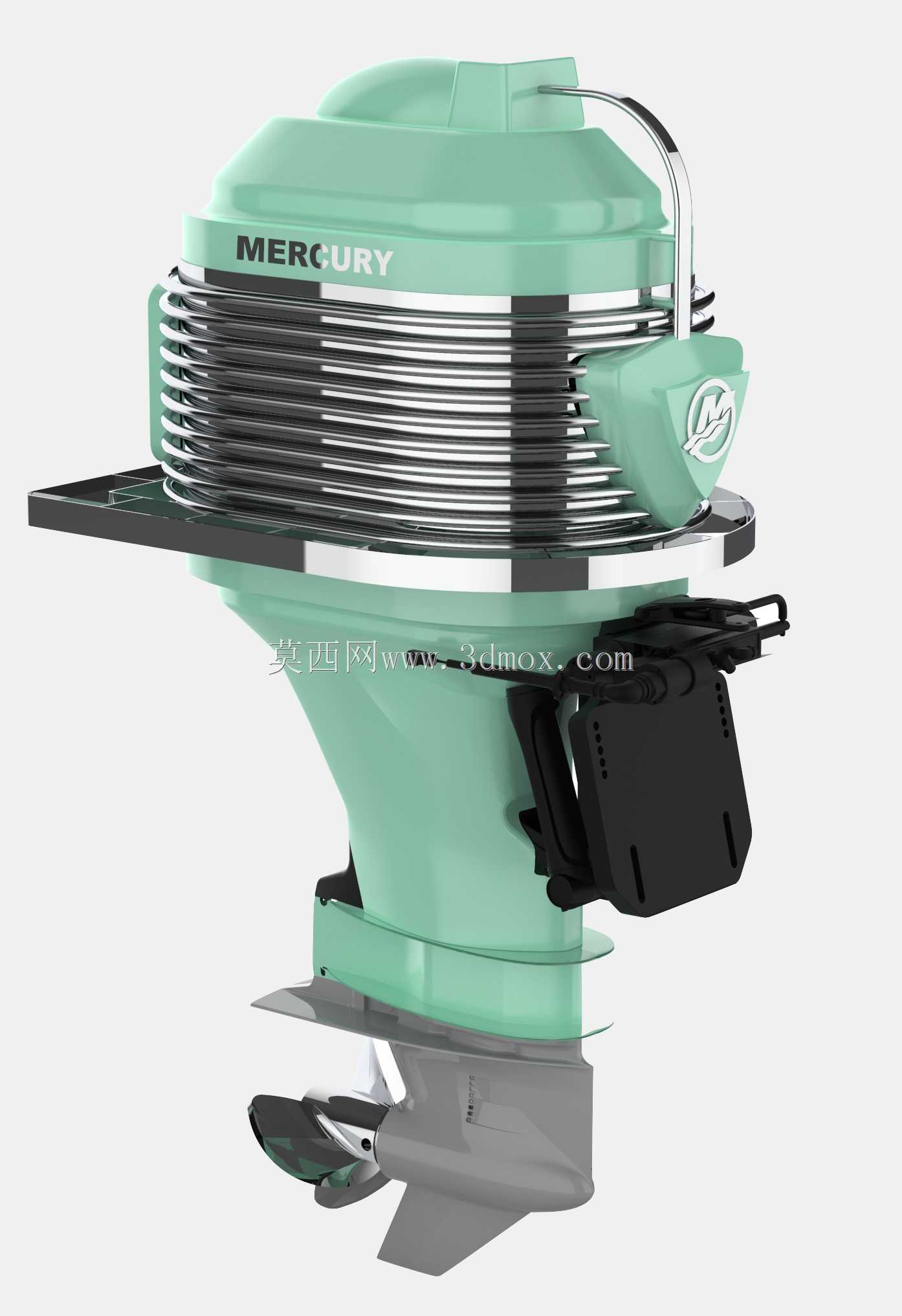

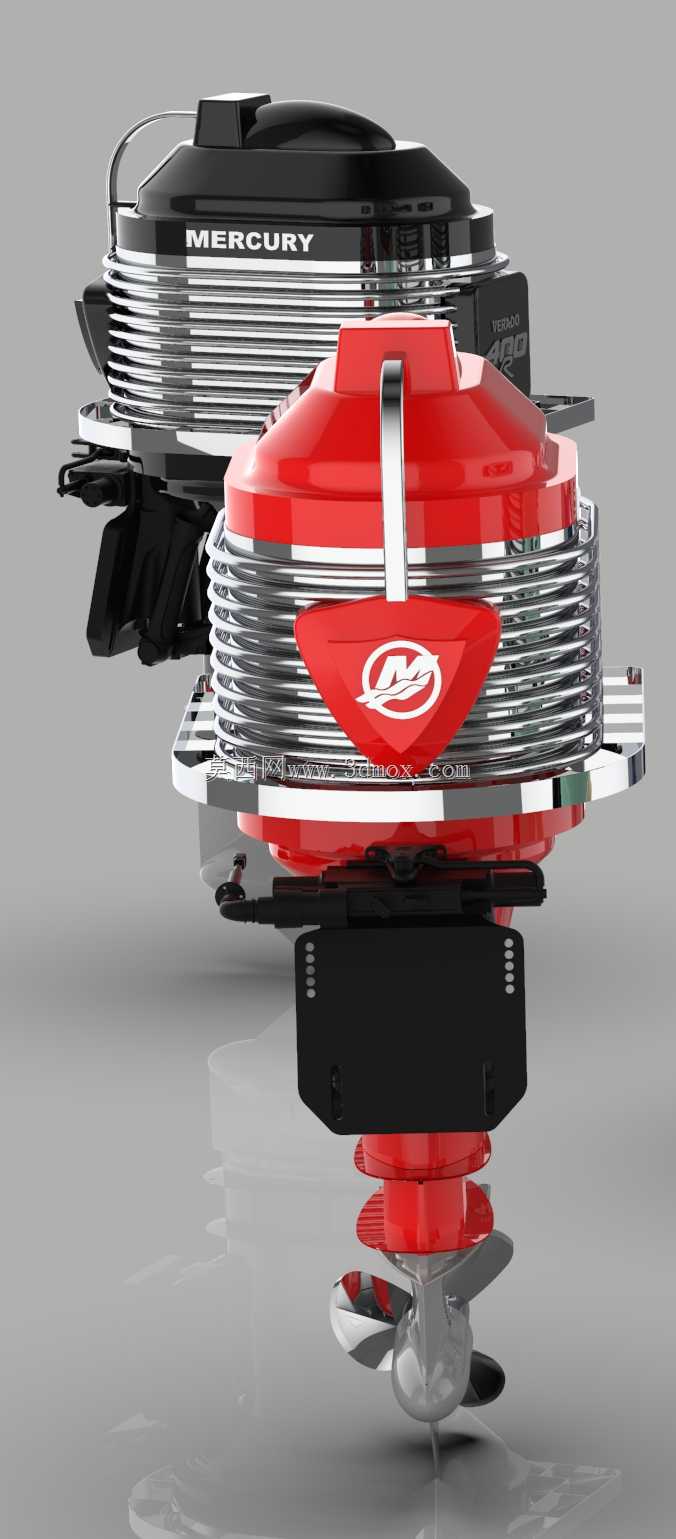

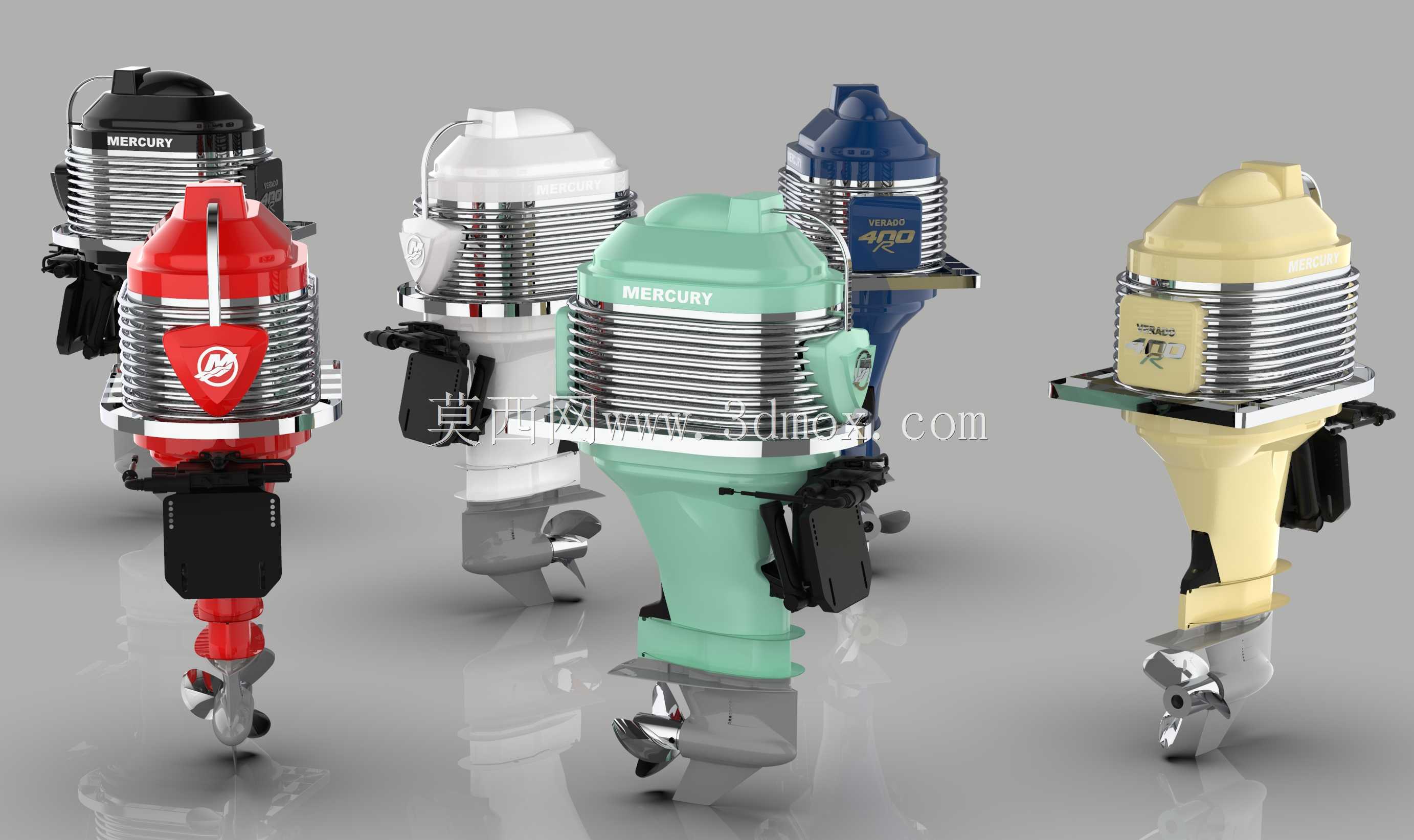

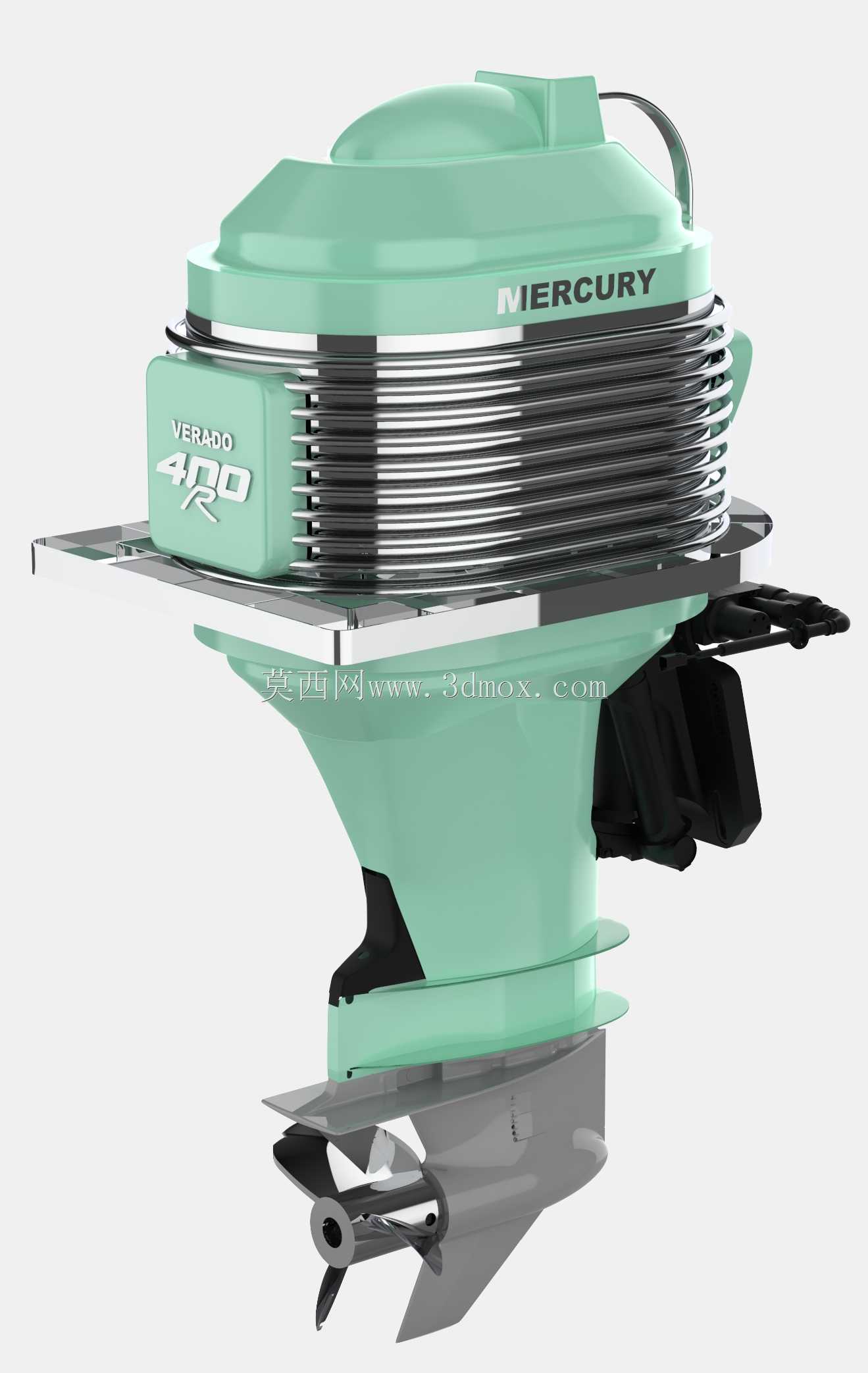

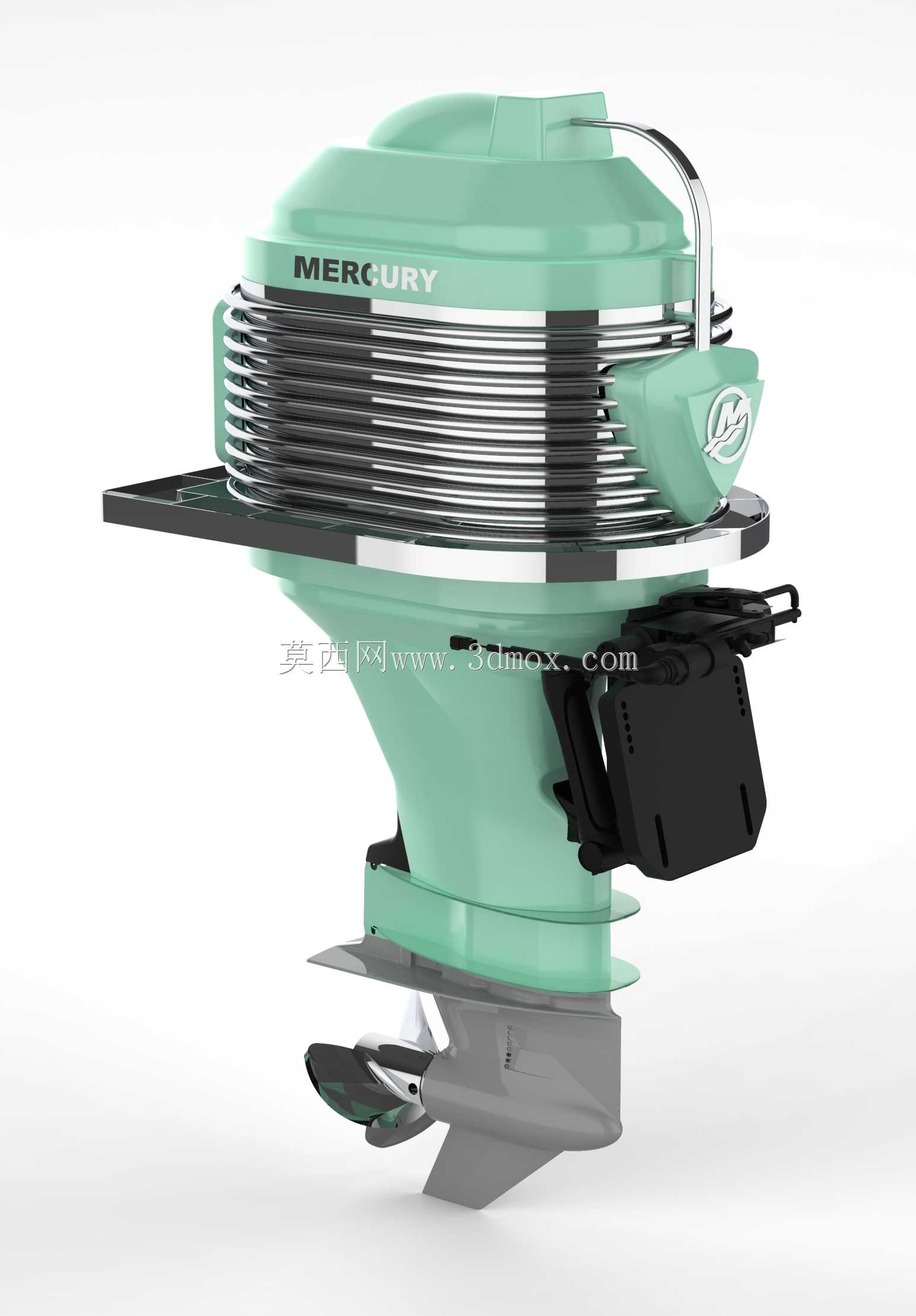

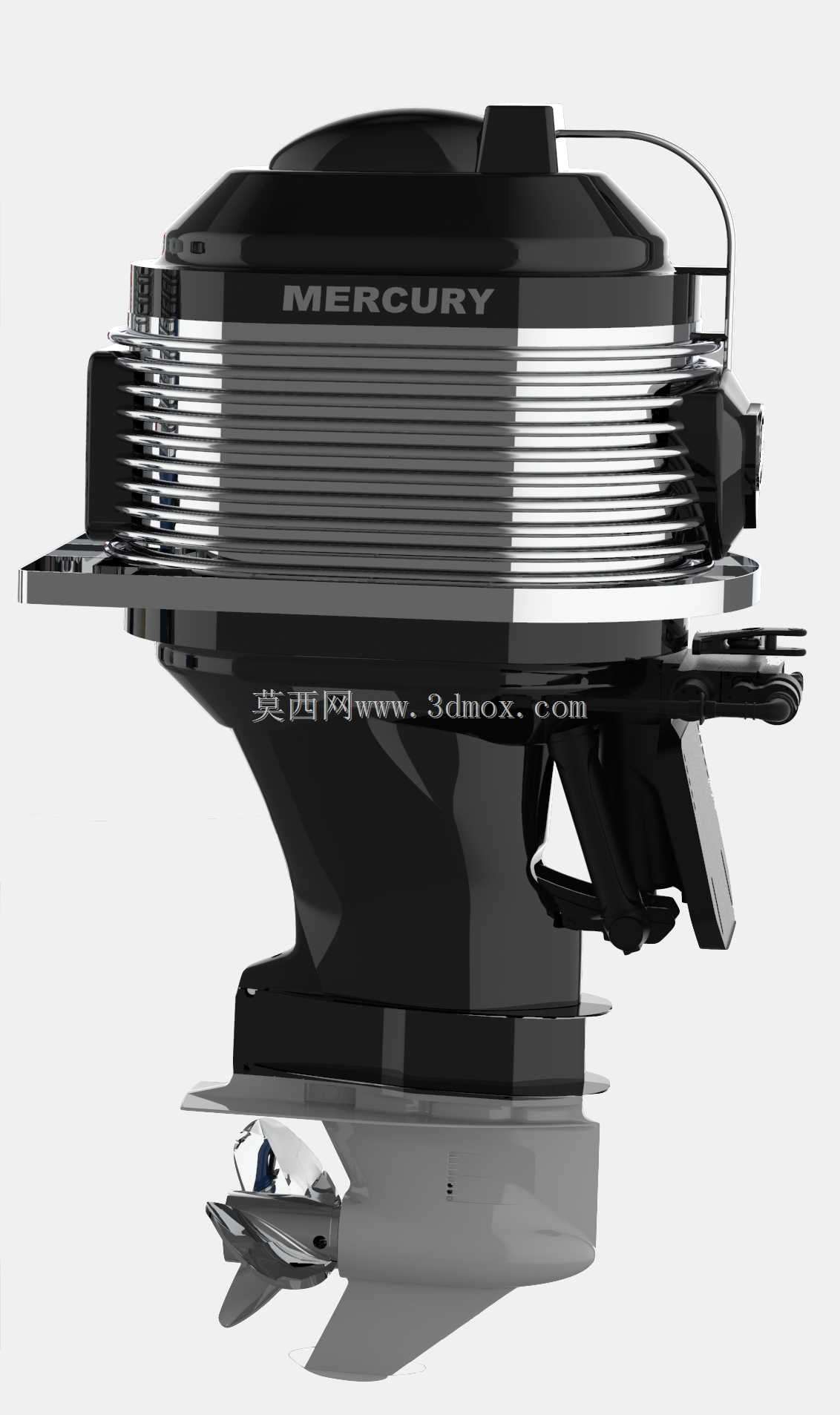

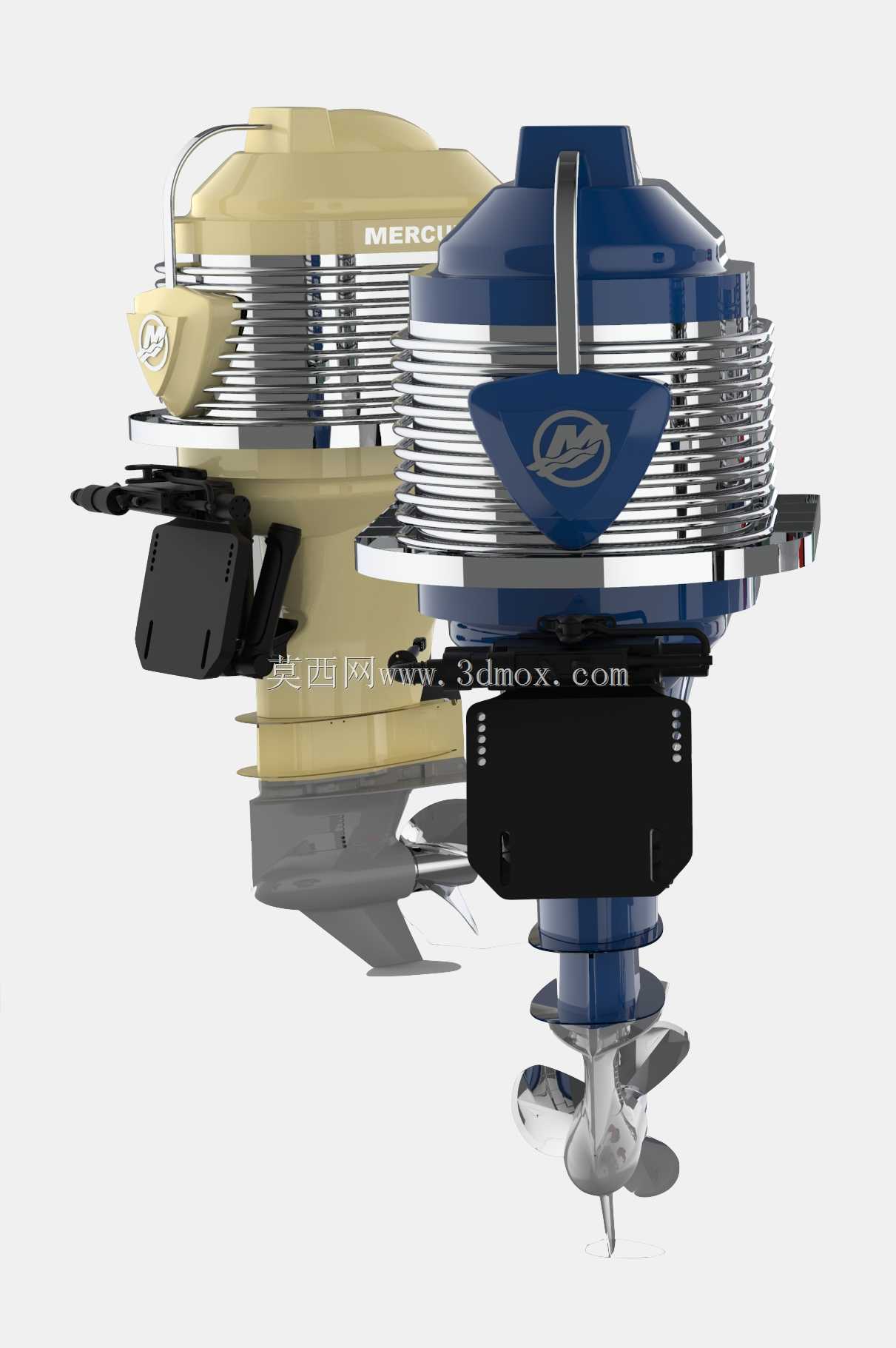

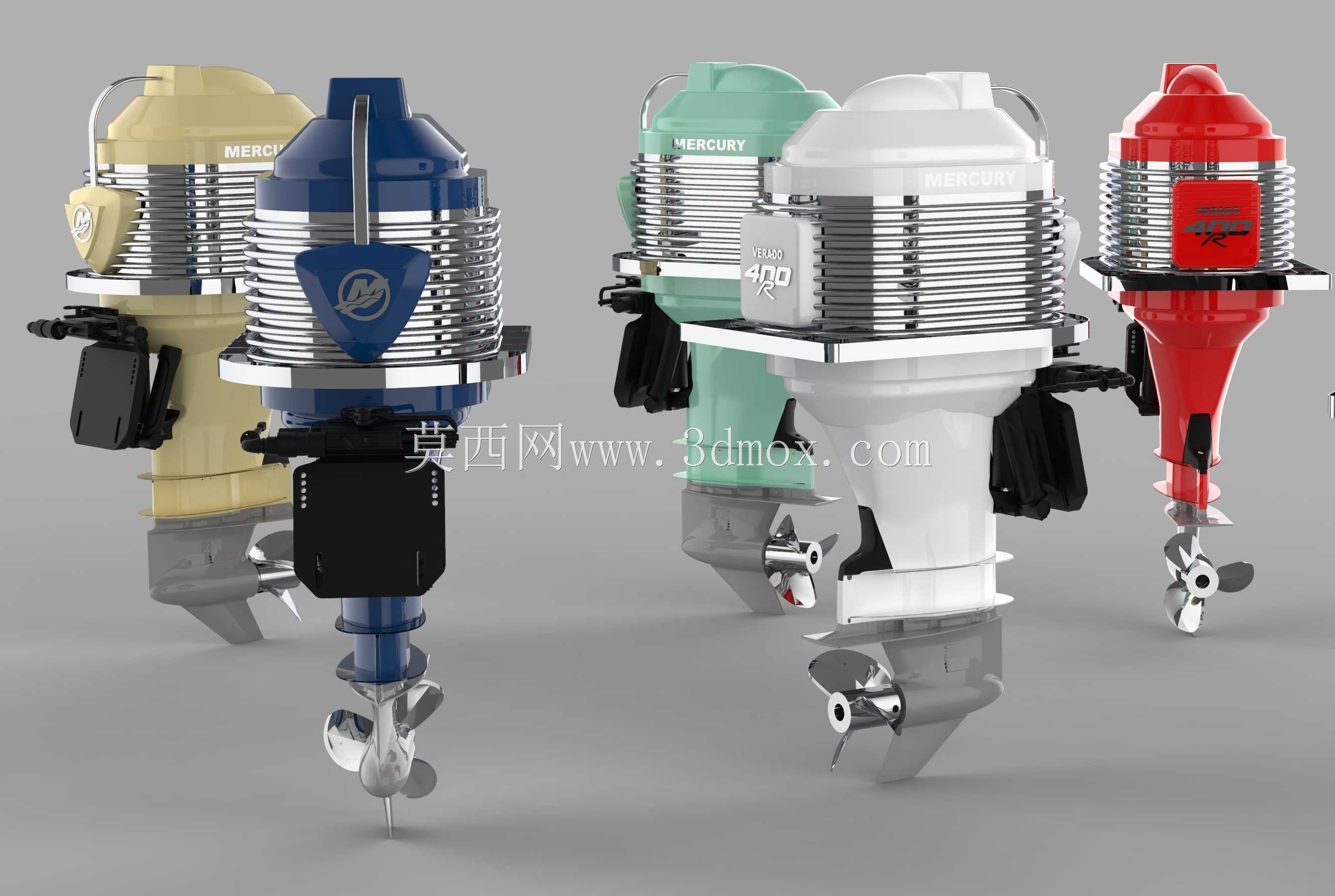

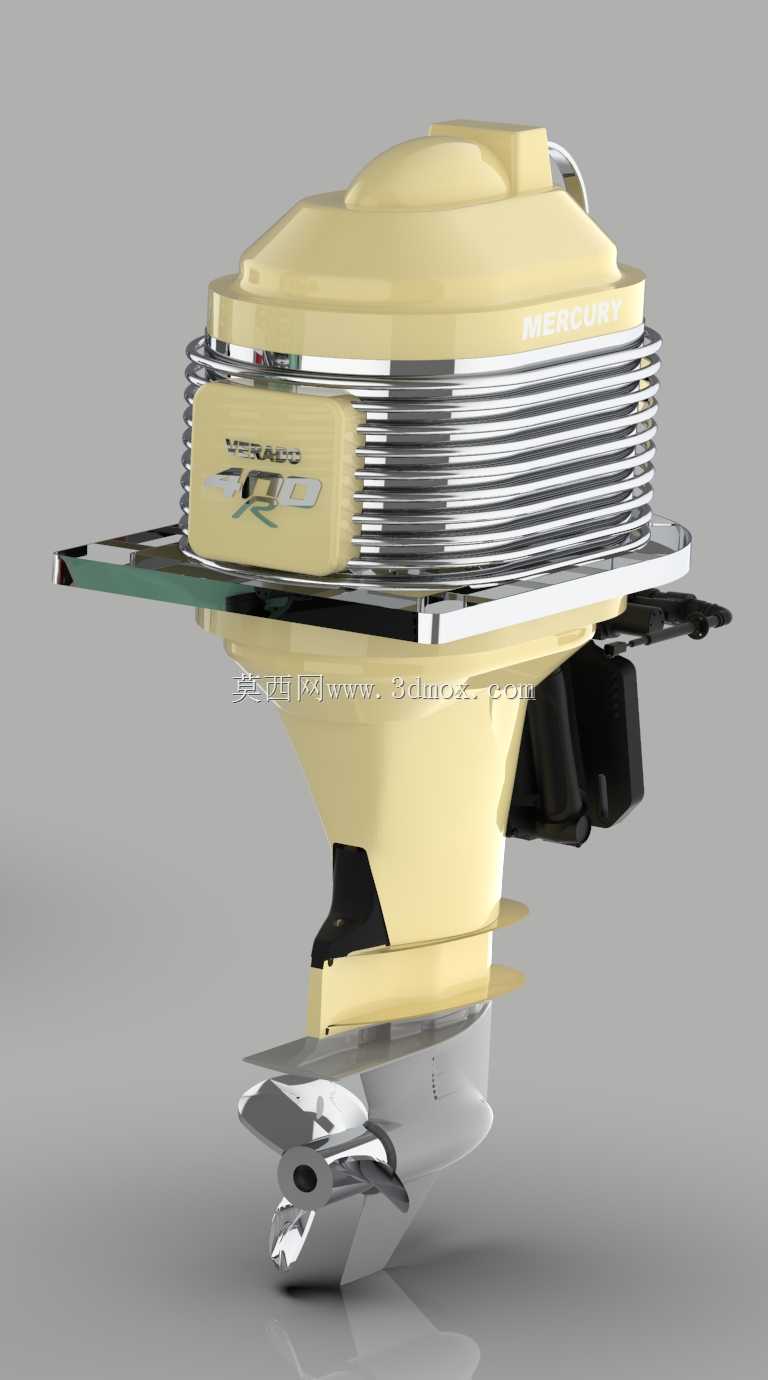

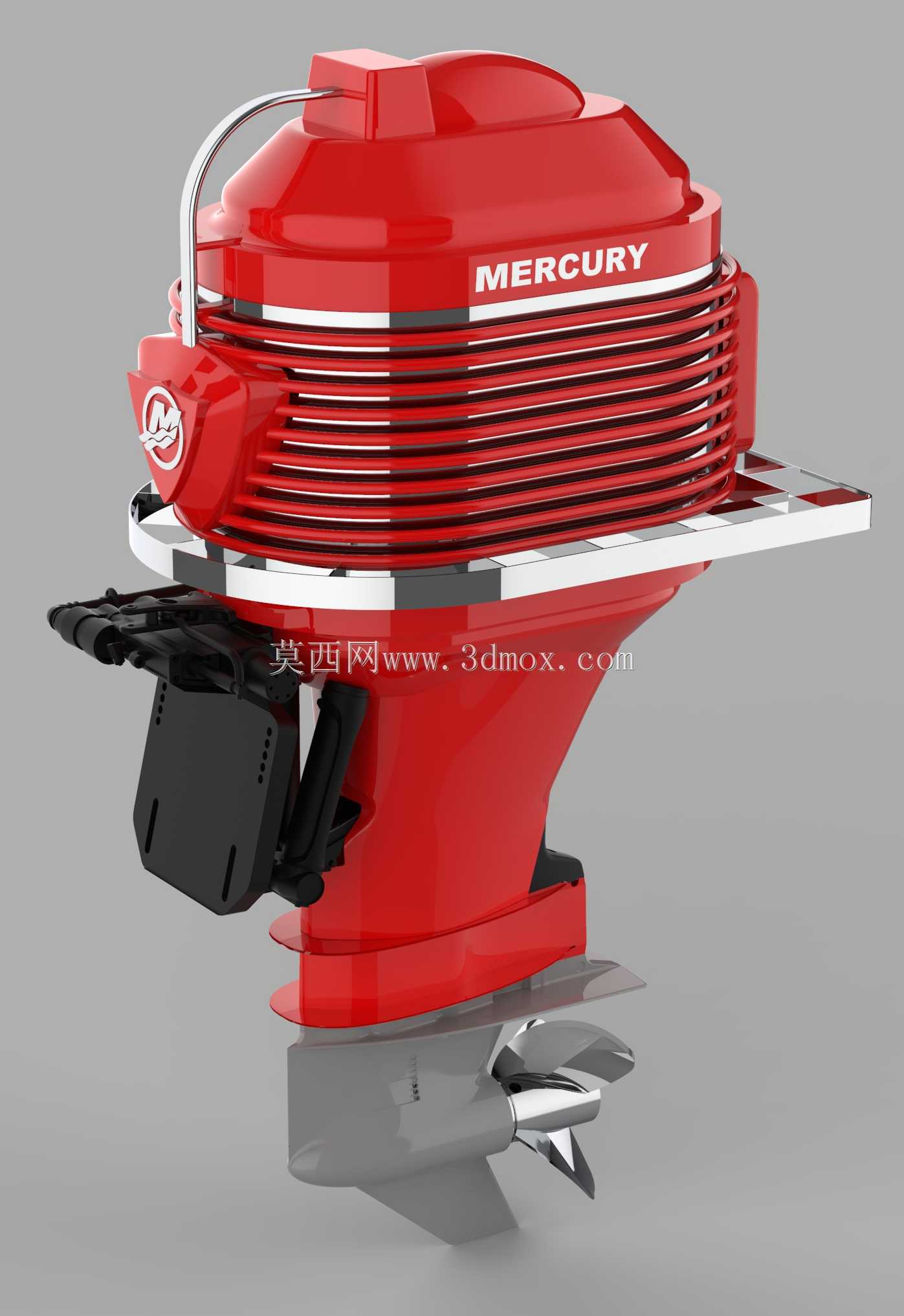

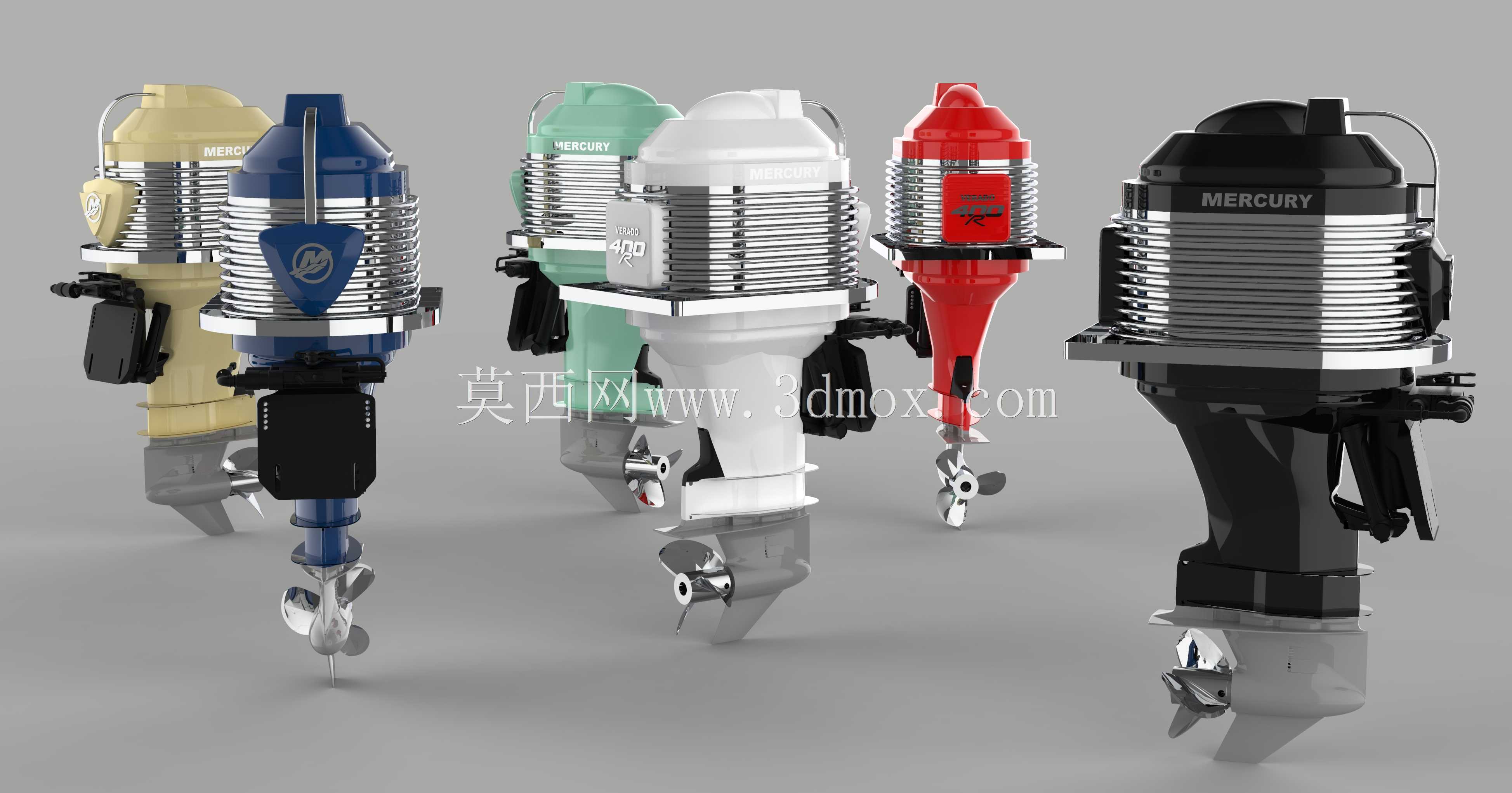

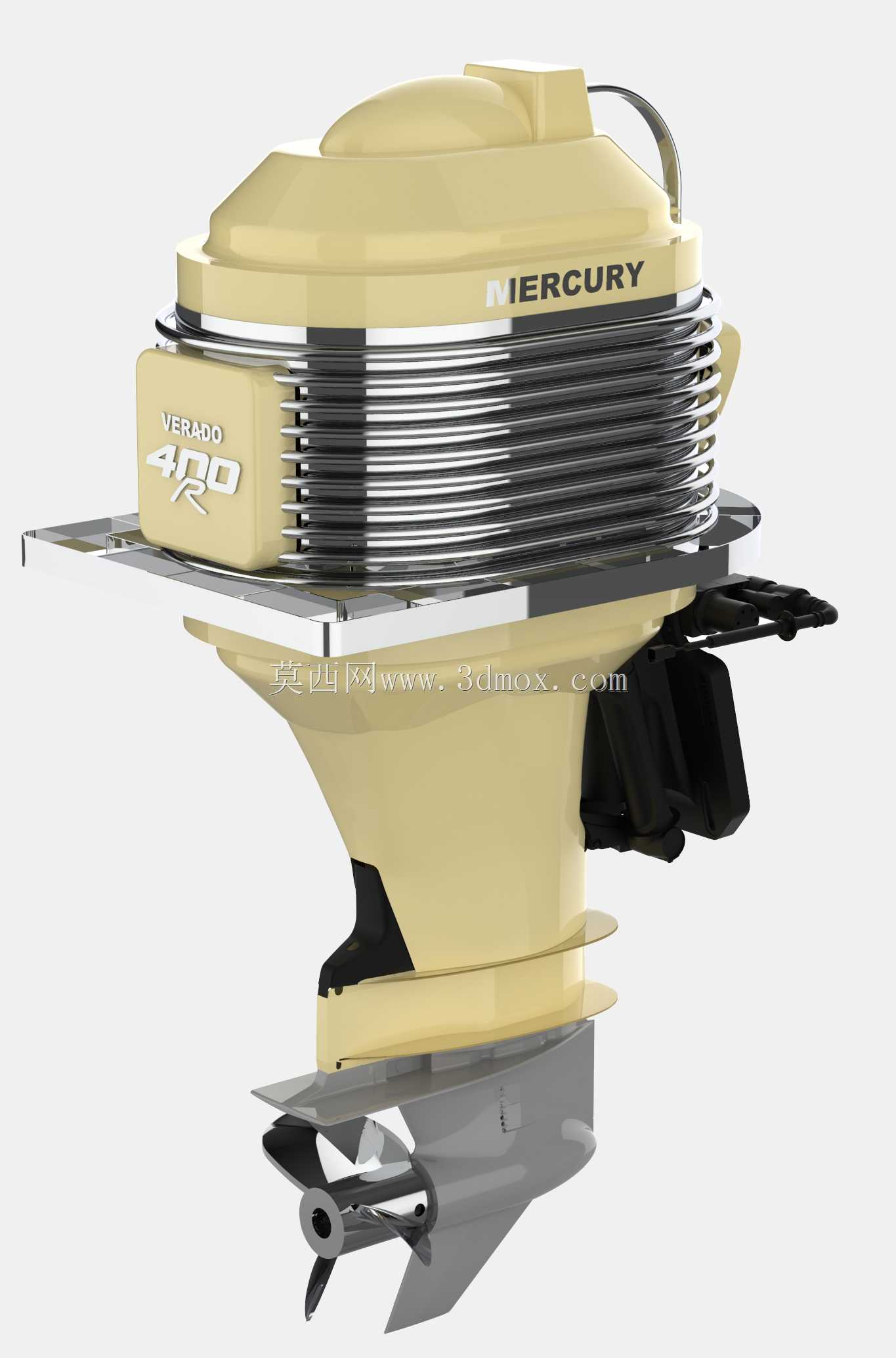

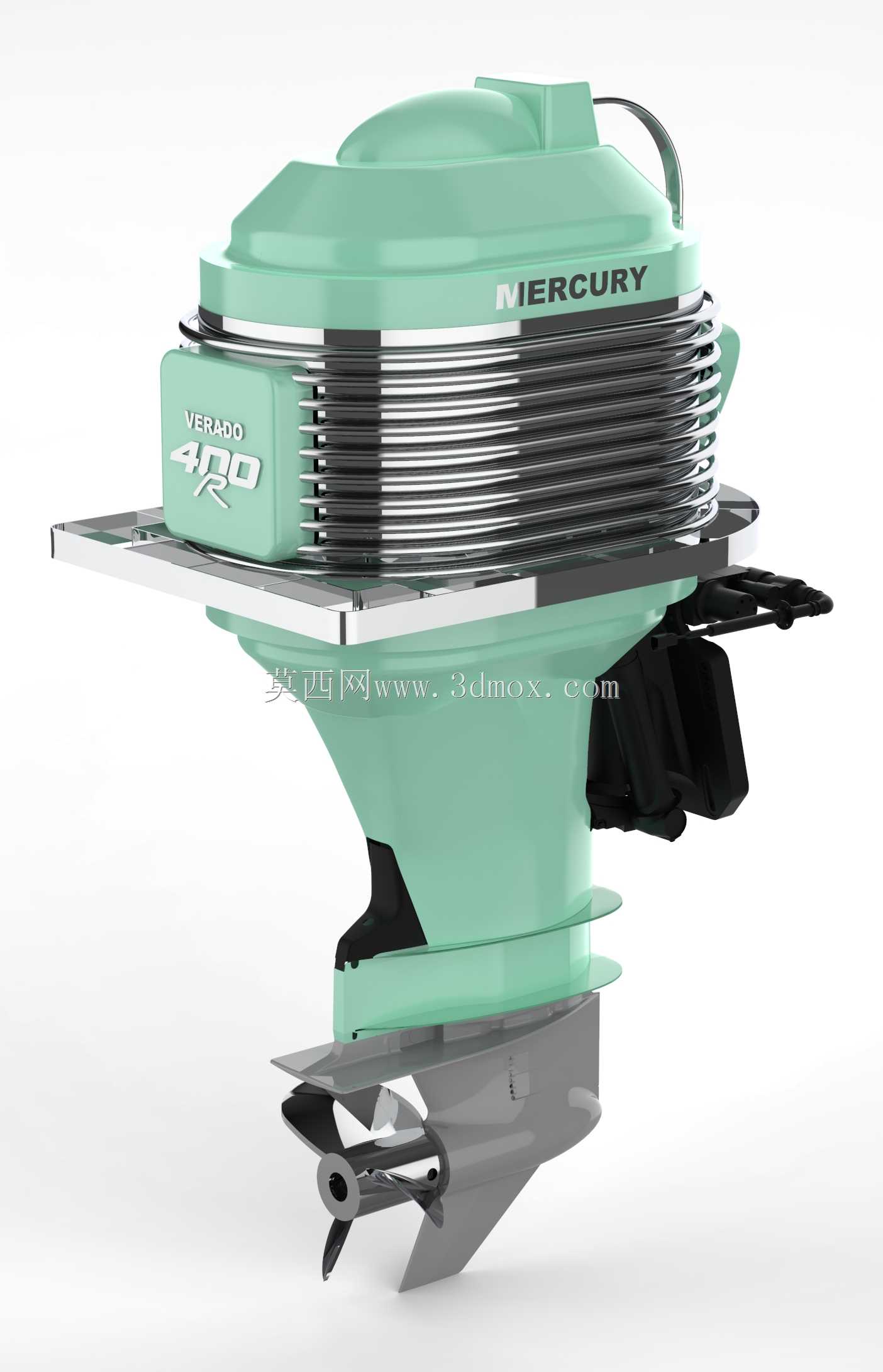

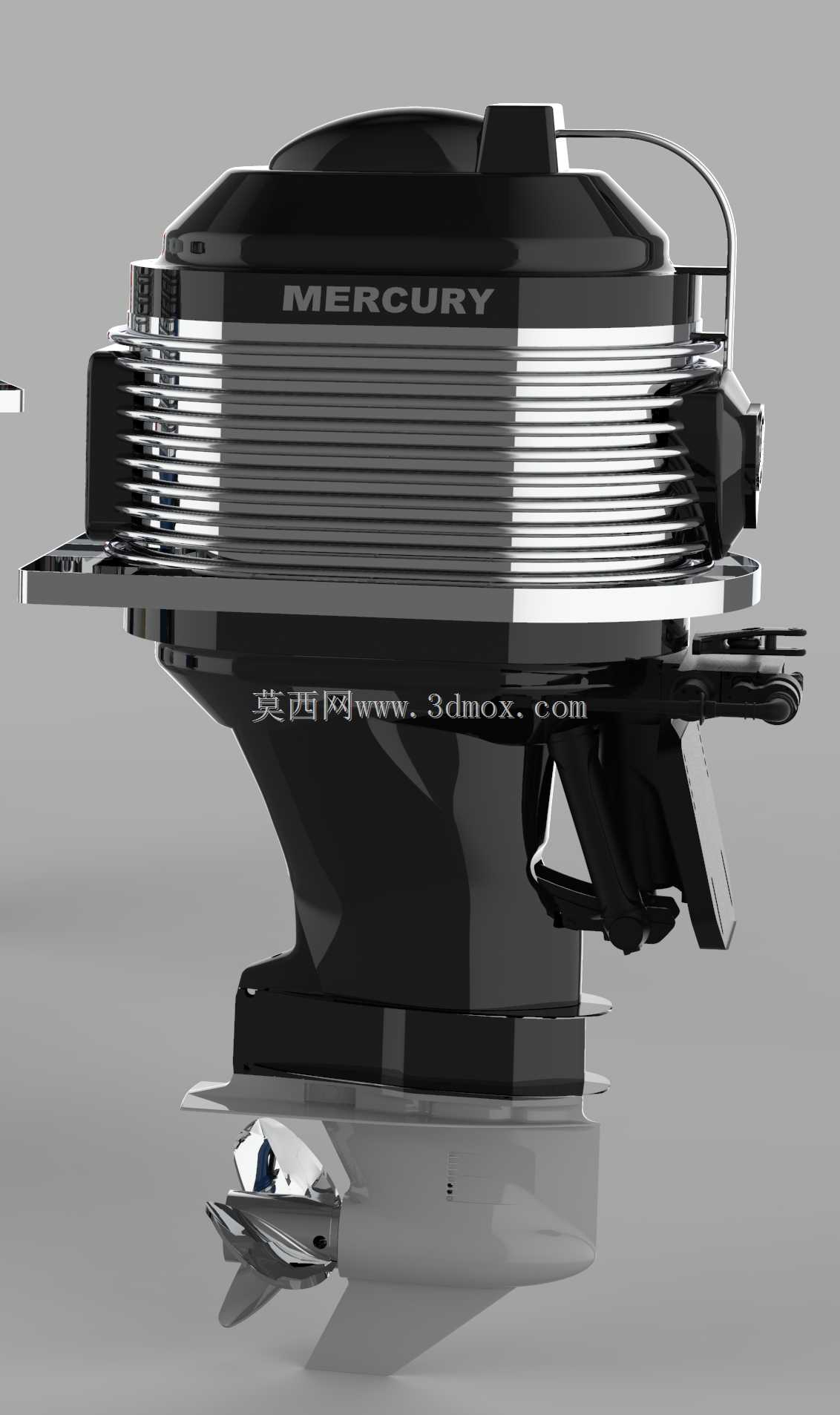

　　这款400马力的机型走复古外观路线，没有用近年舷外机流行的一体化全包流线外壳，反而把上部动力段的散热鳍片做了外露处理，搭配米黄、藏蓝的分色壳体，还原上世纪中后期高性能船外机的视觉特征，但内部的功能分区完全按照现代大马力舷外机的逻辑排布：上部是动力核心的缸体散热段，环形排布的铝合金鳍片不是装饰件，每一片的倾斜角度都对应航行时的迎面气流走向，低速工况下靠自然对流就能带走缸头三成以上的热量，高速航行时气流顺着鳍片间隙快速流通，能把动力段的工作温度稳定控制在合理区间，不需要额外增设外置散热管路，减少了船体侧的接口开孔数量。中部的夹紧固定段做了内嵌式的减震胶垫布局，和船尾板接触的两个夹持面都预留了防滑齿槽，安装时不需要额外焊接固定支架，只要通过锁紧螺栓把夹持块收紧在尾板上，就能抵消大马力输出时的反向扭矩，避免机体运行时出现松旷移位。下部的传动段和螺旋桨做了分体式装配设计，传动轴的密封结构采用双道唇形密封圈搭配油脂腔，能防止航行时的江水、海水渗入传动箱造成齿轮磨损，螺旋桨选用三叶不锈钢桨型，桨叶的曲面弧度经过推力仿真优化，中低速航行时的推力转化效率比同尺寸普通桨型高12%左右，同时能减少空泡效应带来的桨叶剥蚀问题。

　　建模过程中特意调整了几个容易被忽略的安装细节：转向拉杆的连接点位置比常规机型上移了27毫米，这样在满舵转向时，拉杆不会和尾板的上沿加强筋发生磕碰；机体上部的起吊挂点做了隐藏式设计，平时和外壳曲面齐平不破坏复古外观，需要吊装维护时翻出挂点就能直接挂吊具，不需要额外捆绑吊装带；燃油管路的接口设置在机体左侧的内凹区域，外接油管后不会突出机体外廓，停靠泊位时不会被码头护舷刮蹭断裂。从实际应用场景看，这类大马力复古舷外机除了给仿真船模做1:1动力还原，也能给复古风格的休闲游艇、景区观光小艇做动力配套，外露的散热结构反而比全包外壳更方便日常维护——平时检查散热片有没有积垢、堵塞，直接用高压气吹就能清理，不用拆开整块外壳护板。另外在做结构校核的时候，特意把机体的重心位置控制在夹紧段的中心轴线上，安装后不会因为重心偏移导致尾板单侧受力过大，长时间航行也不会出现尾板变形的问题。很多人做舷外机建模只关注外观曲面的顺滑度，实际上这类动力设备的建模核心是各个功能段的尺寸匹配：动力段的外径不能超过船尾的安装开口宽度，不然转向时会蹭到船舷；下部传动段的长度要匹配船尾的吃水深度，螺旋桨入水太浅容易打滑，太深又会增加航行阻力；夹紧块的开合行程要覆盖常规玻璃钢船尾板、木质尾板的厚度范围，才能保证不同船体的适配性。这款复古机型在做外观分件的时候，把上部的装饰盖和内部的缸体做了独立拆分，后期如果要调整动力段的功率参数，只需要替换内部缸体的尺寸，外部的复古外壳可以直接复用，不需要重新做整体外观建模，能大幅缩短同系列不同功率机型的开发周期。
