休闲海钓观光游艇三维结构设计

　　这款休闲海钓观光艇的三维结构设计，核心围绕近岸休闲海钓、短途滨海观光的实际使用场景展开，区别于专业作业渔船与大型豪华游艇的定位，主打小体量、高实用性的民用休闲船舶方向。从实际使用场景来看，该艇适配近海10海里范围内的休闲出行需求，可承载6-8名乘员开展海钓、环岛观光、亲友近海出游等活动，兼顾海钓作业的功能性与休闲出行的舒适性，既可以作为滨海旅游景区的经营性载具，也可满足私人休闲航海的使用需求。

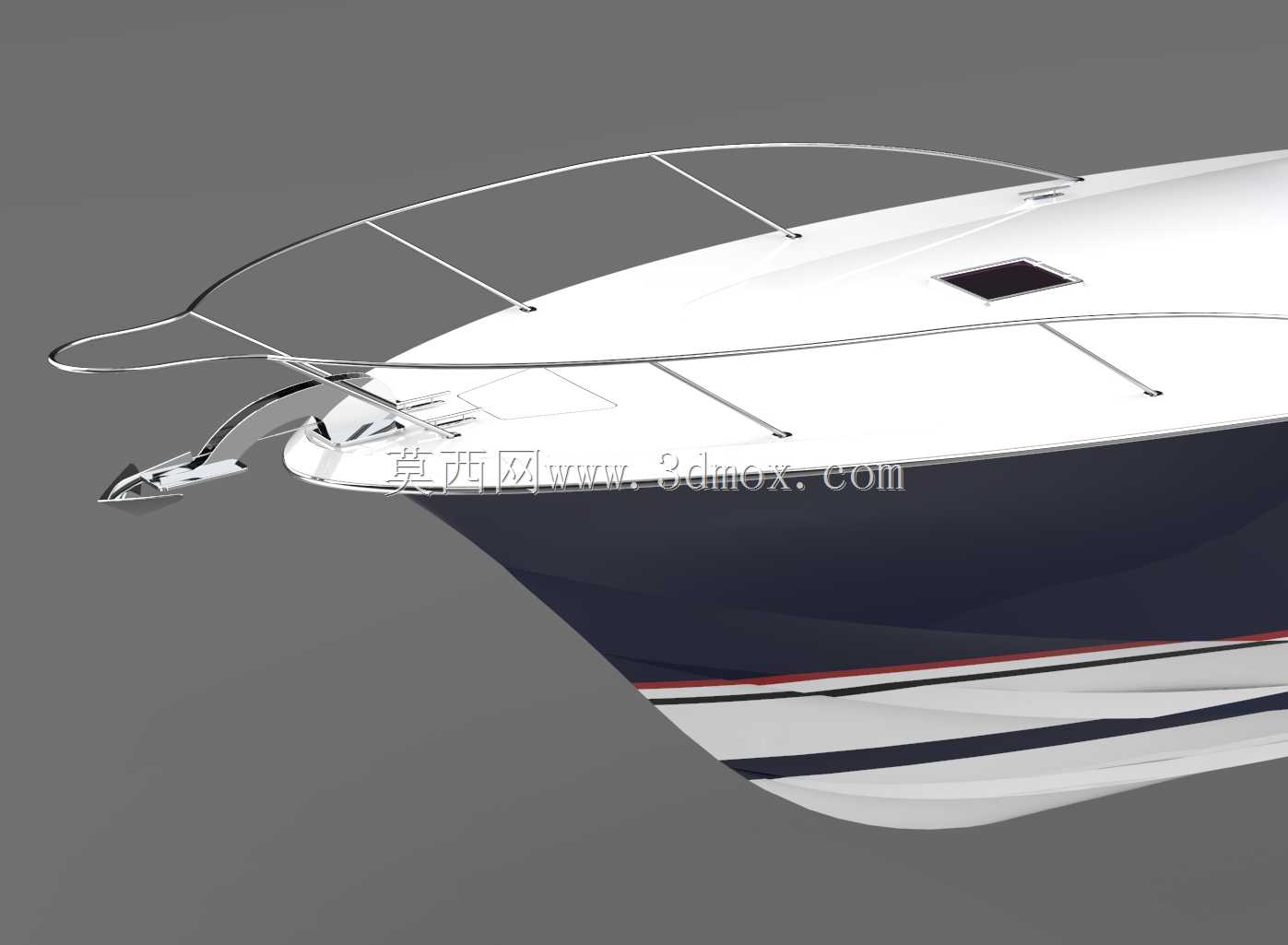

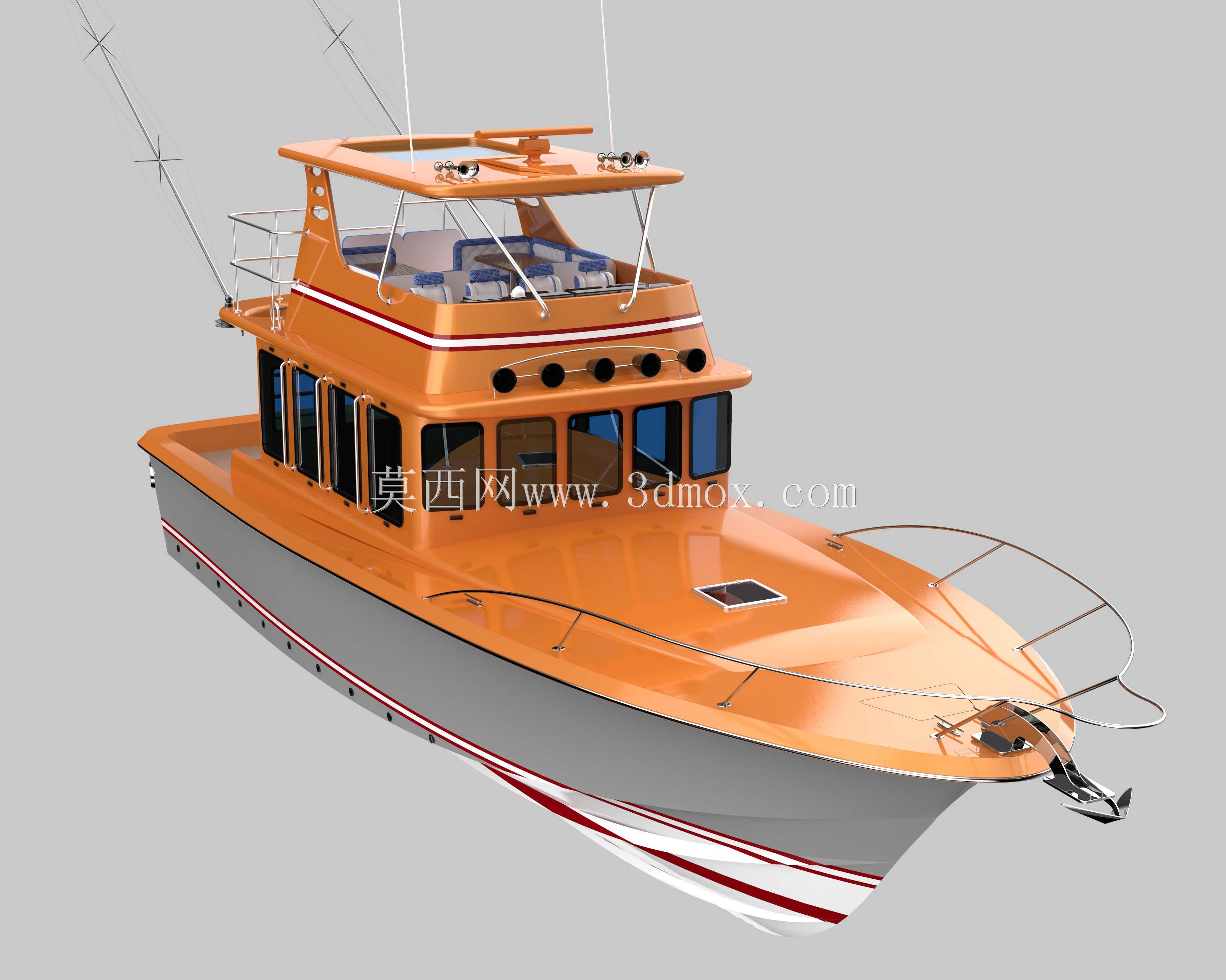

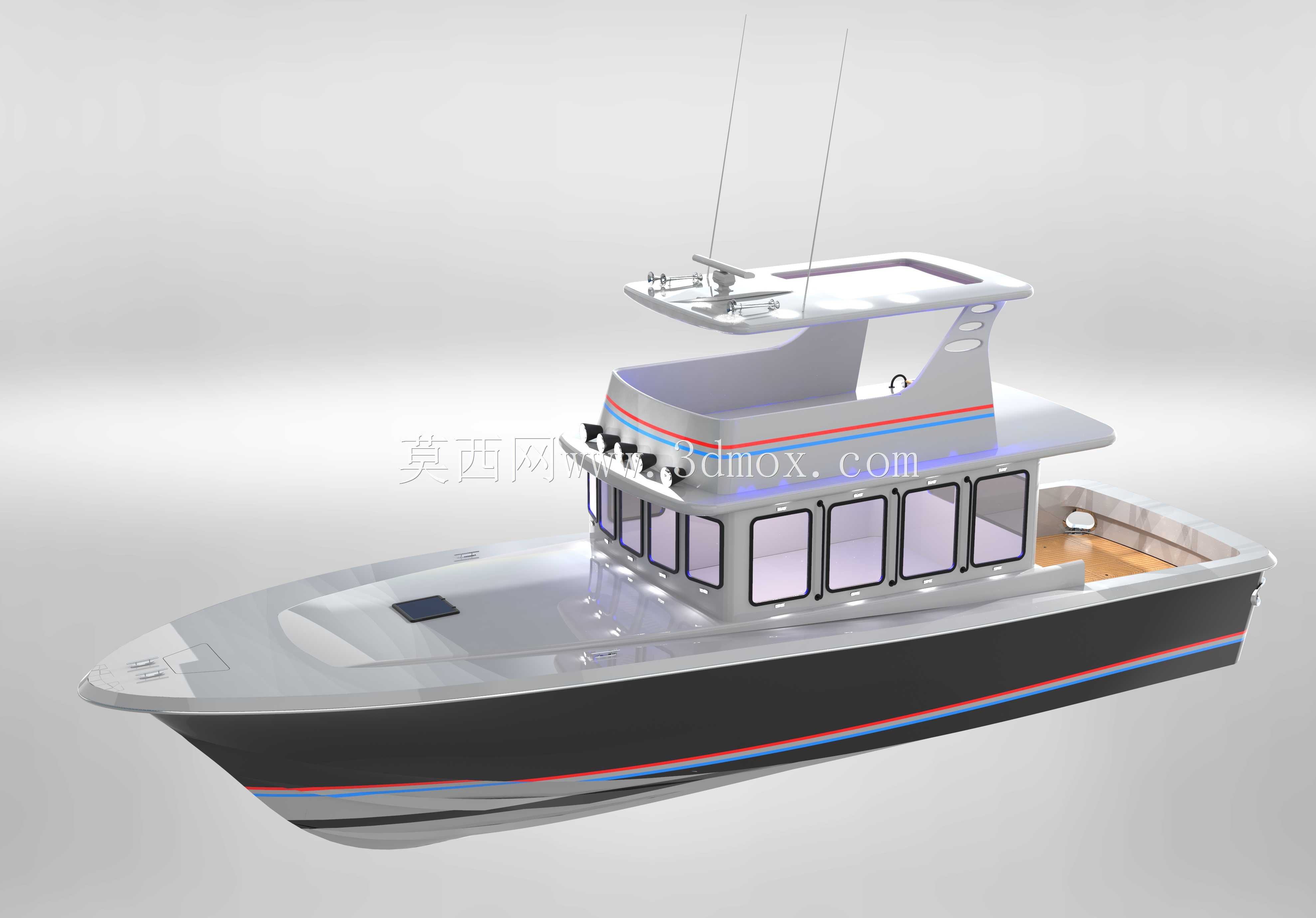

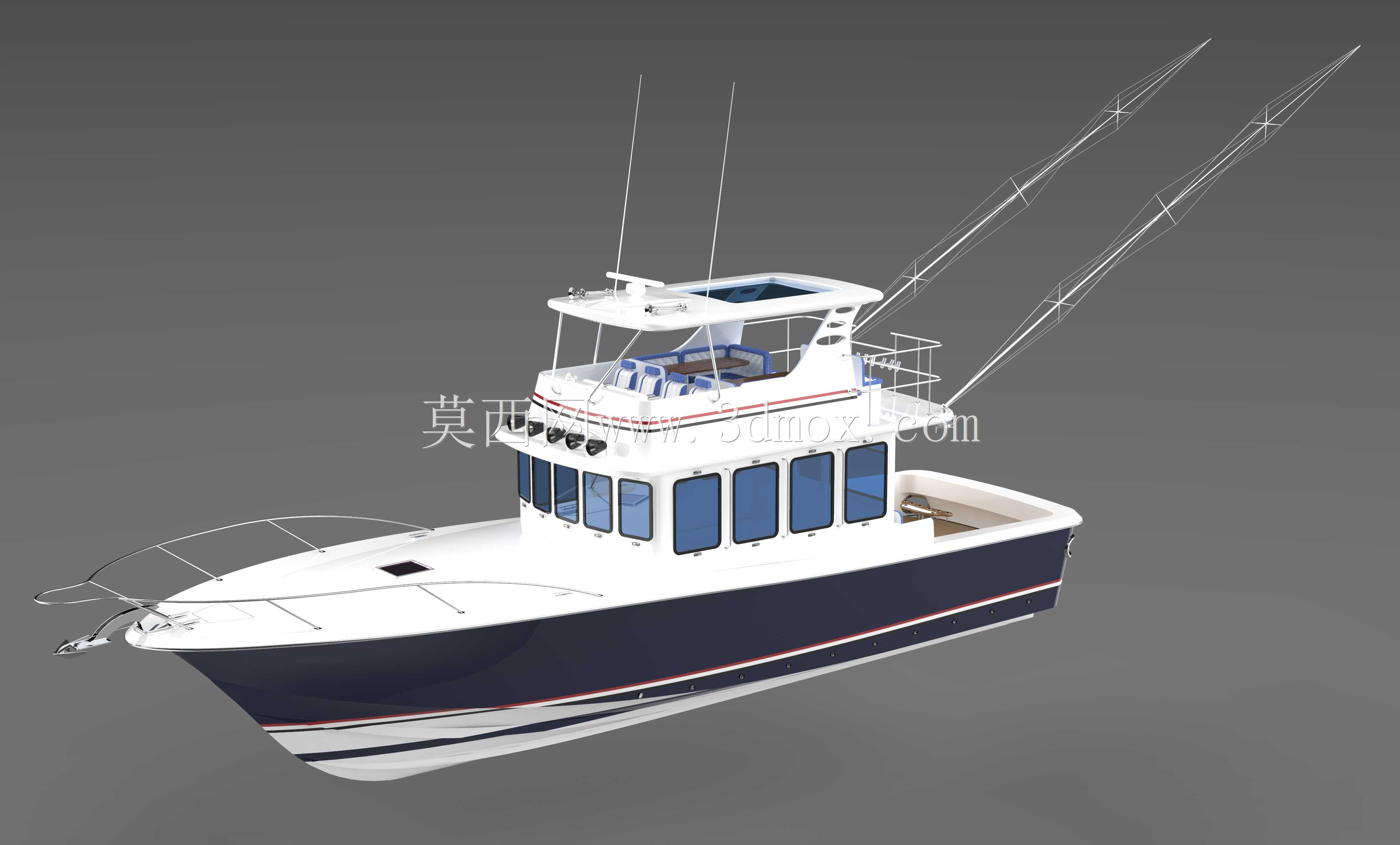

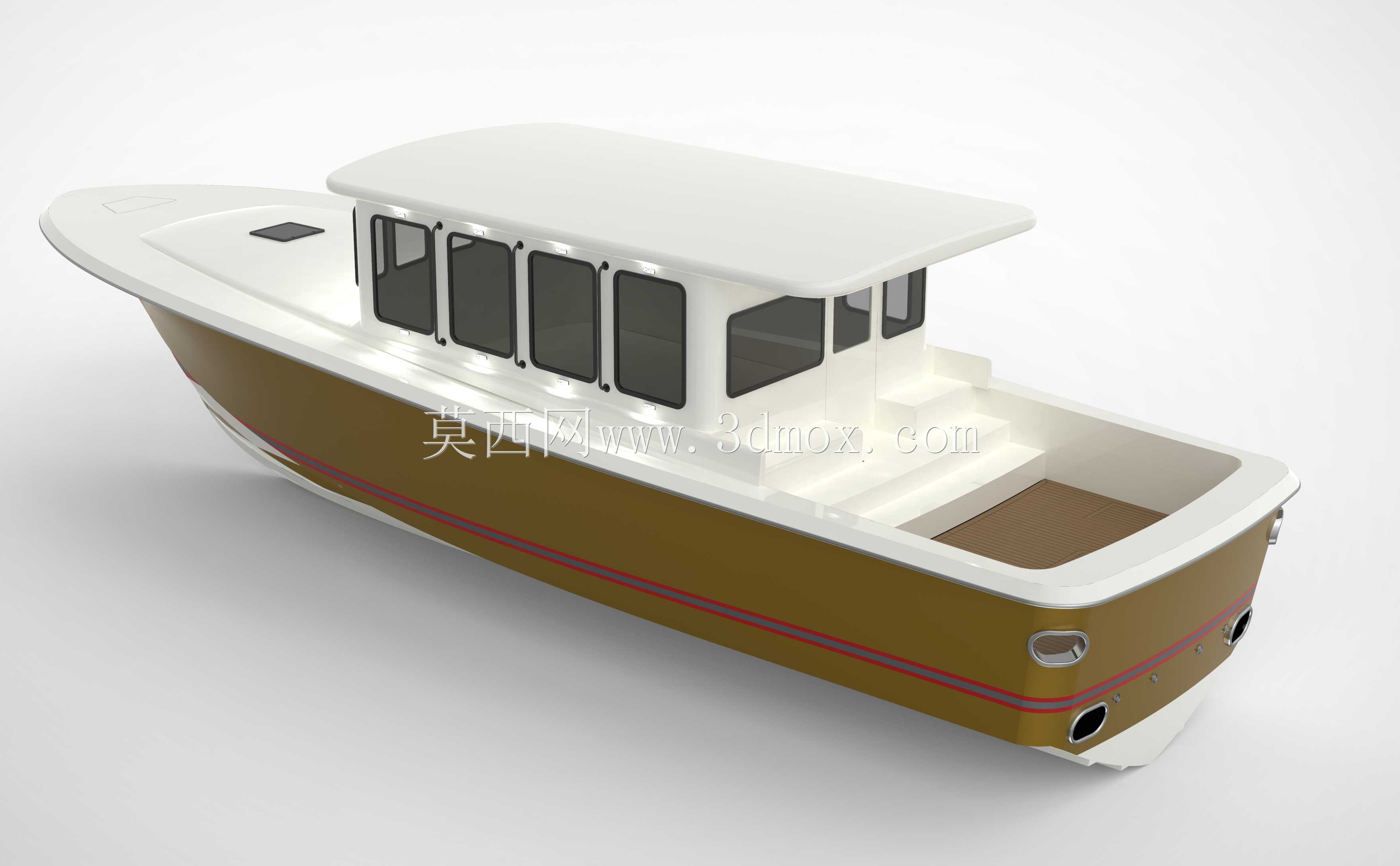

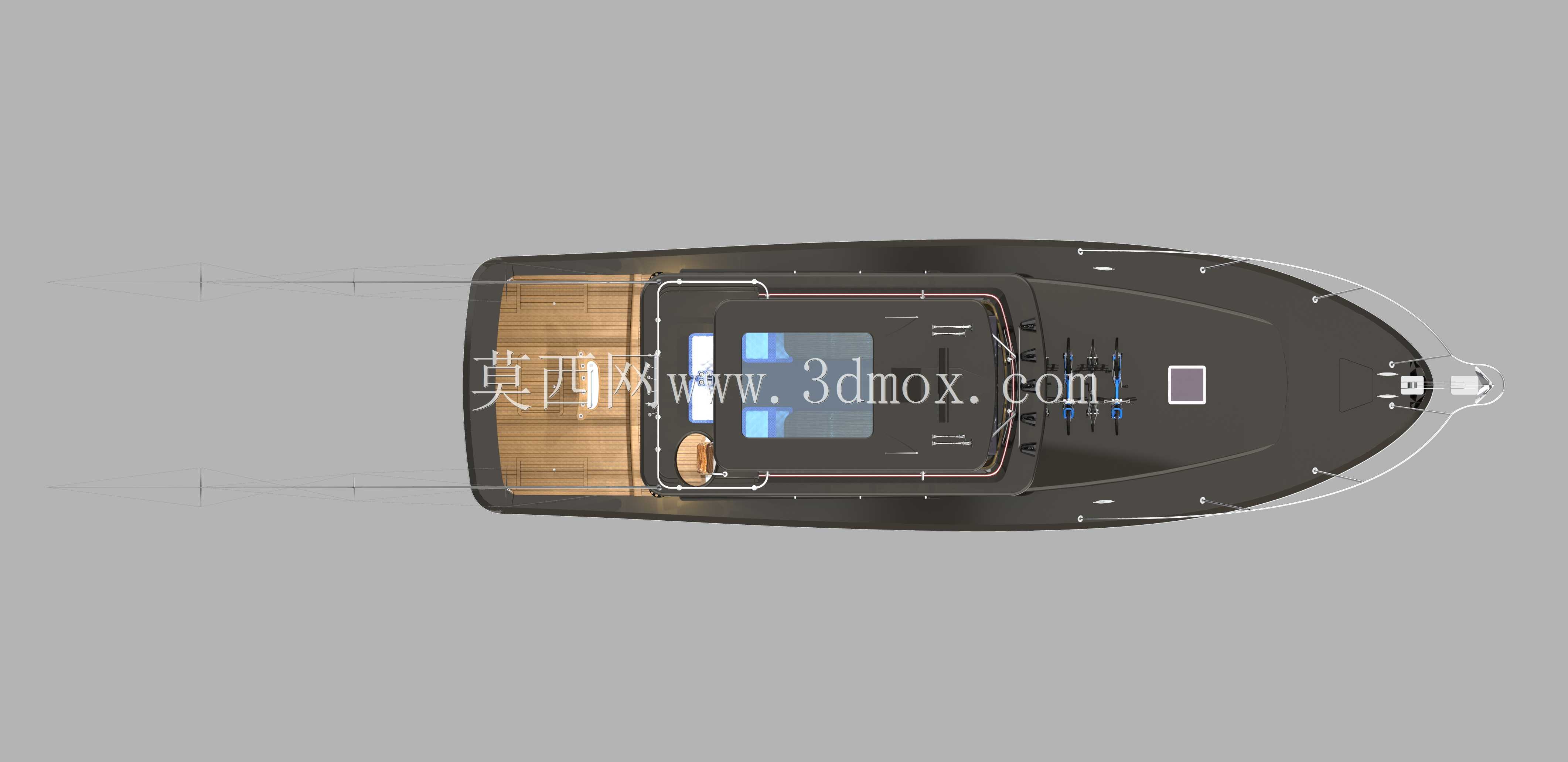

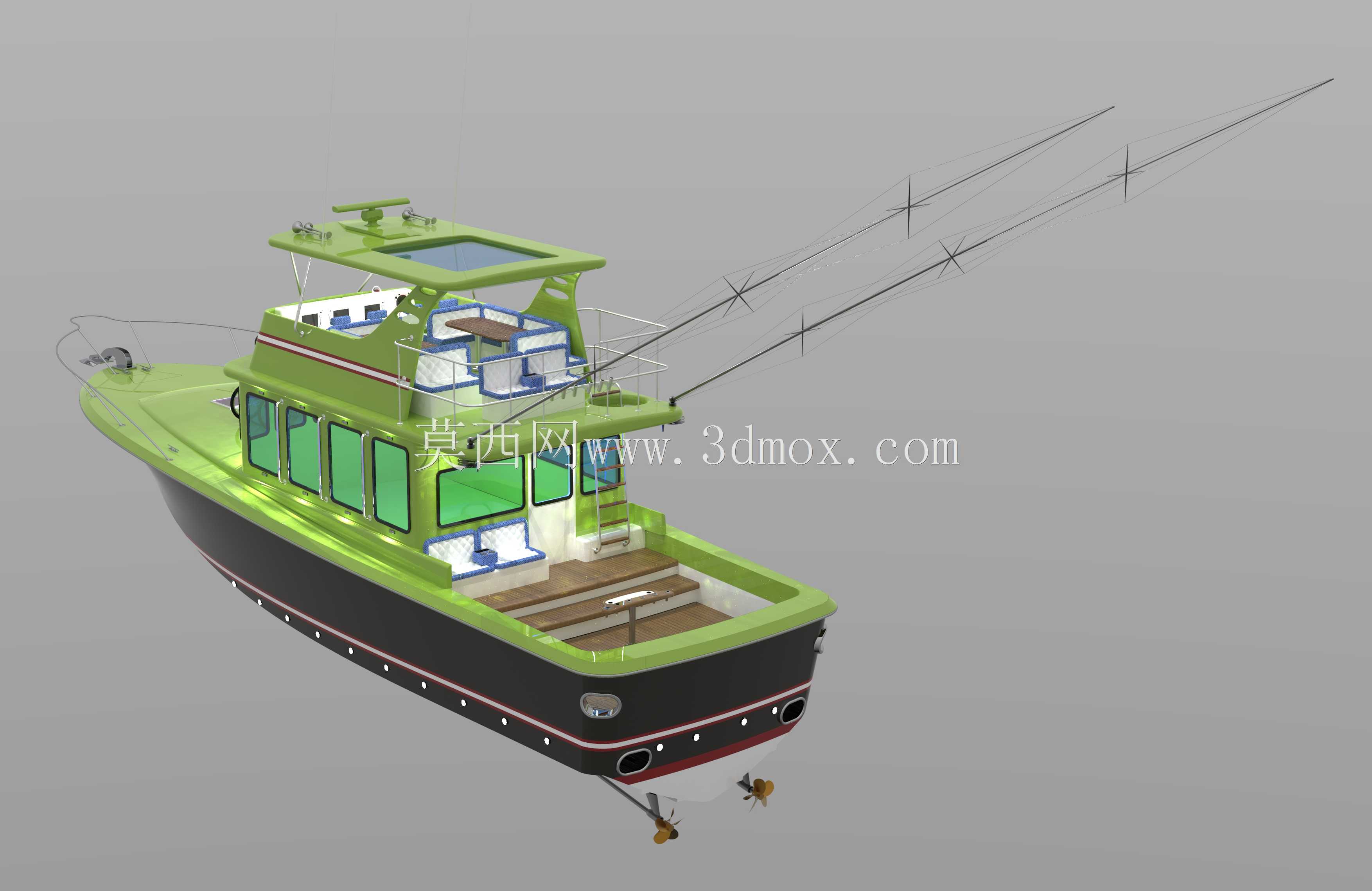

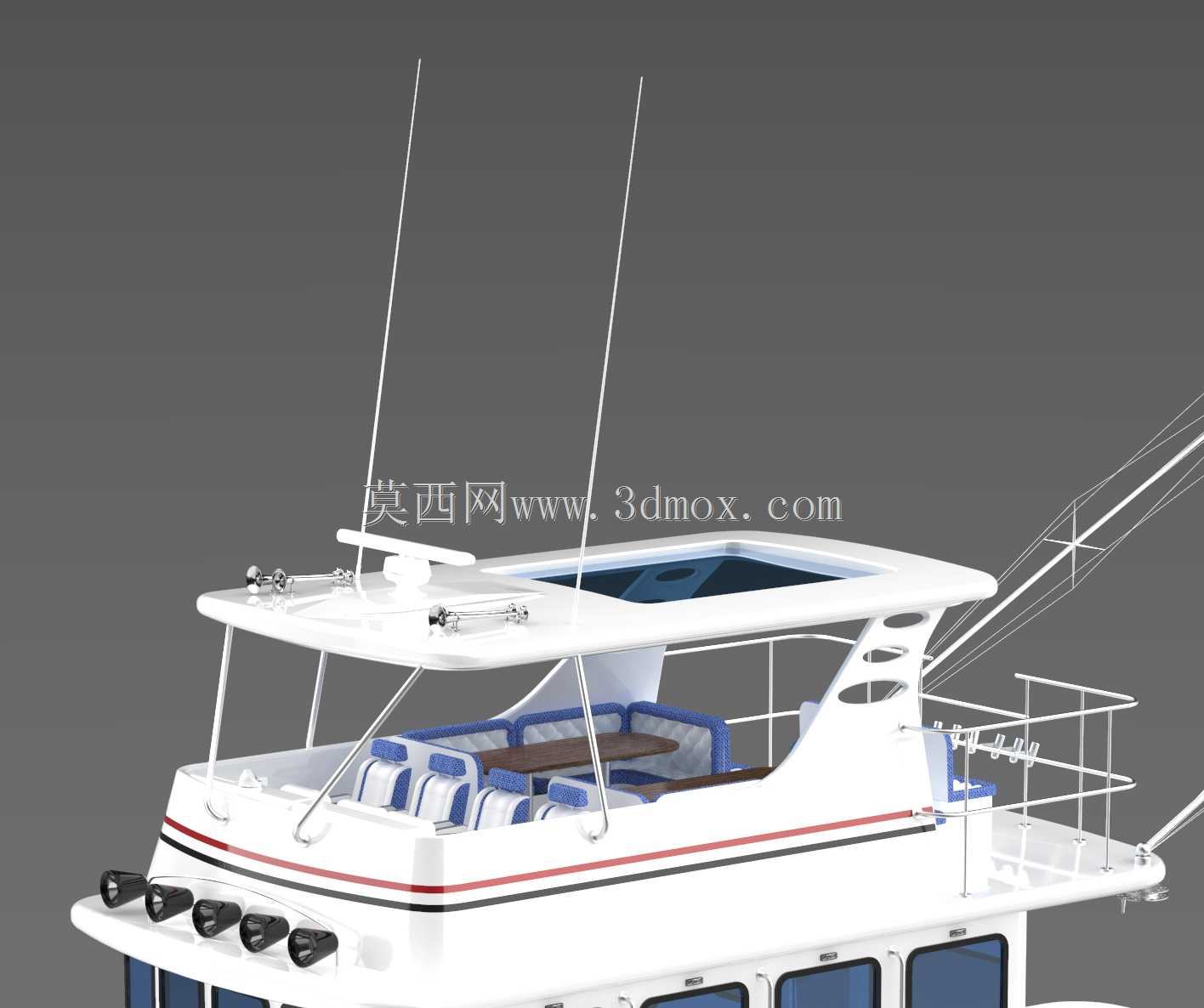

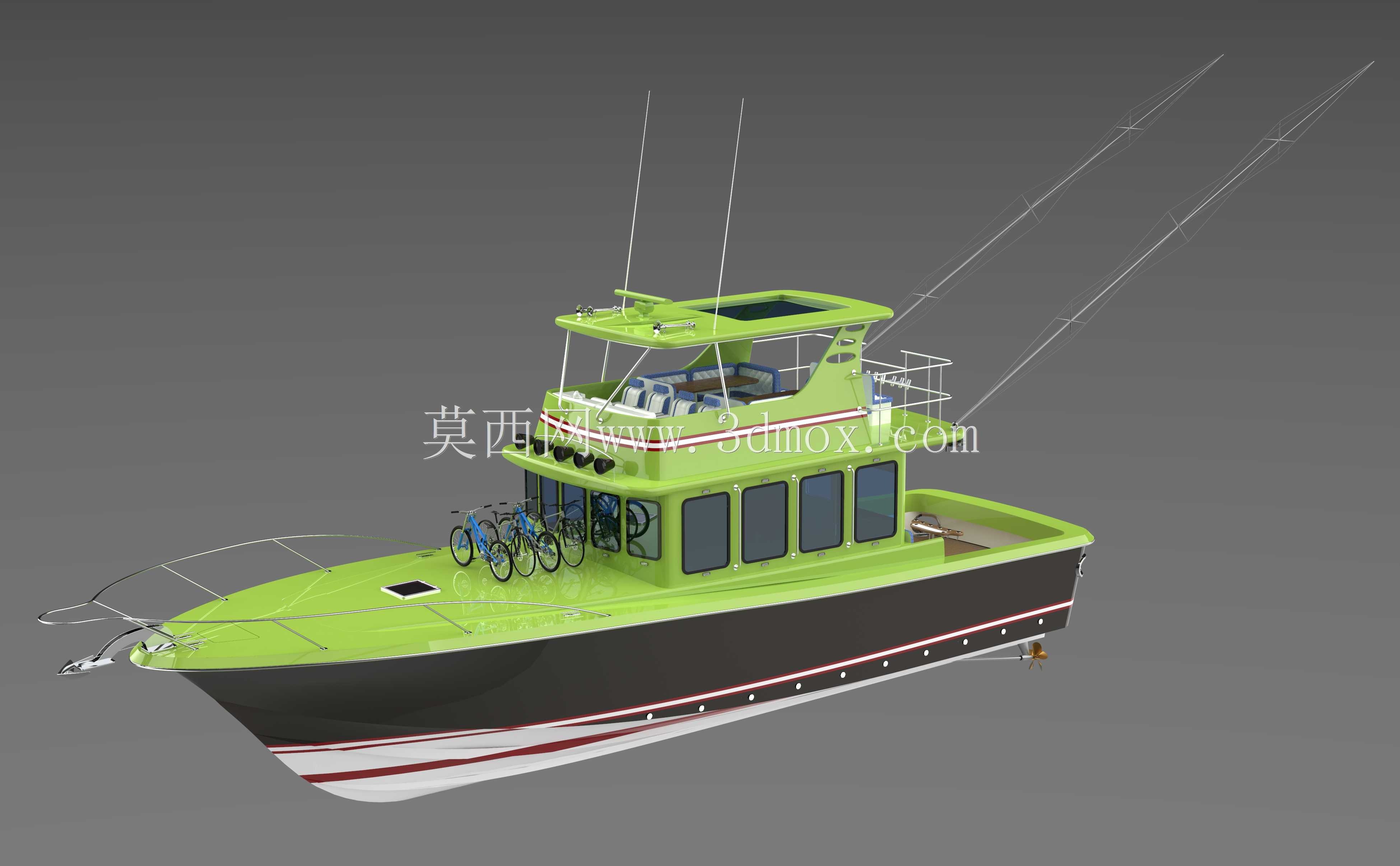

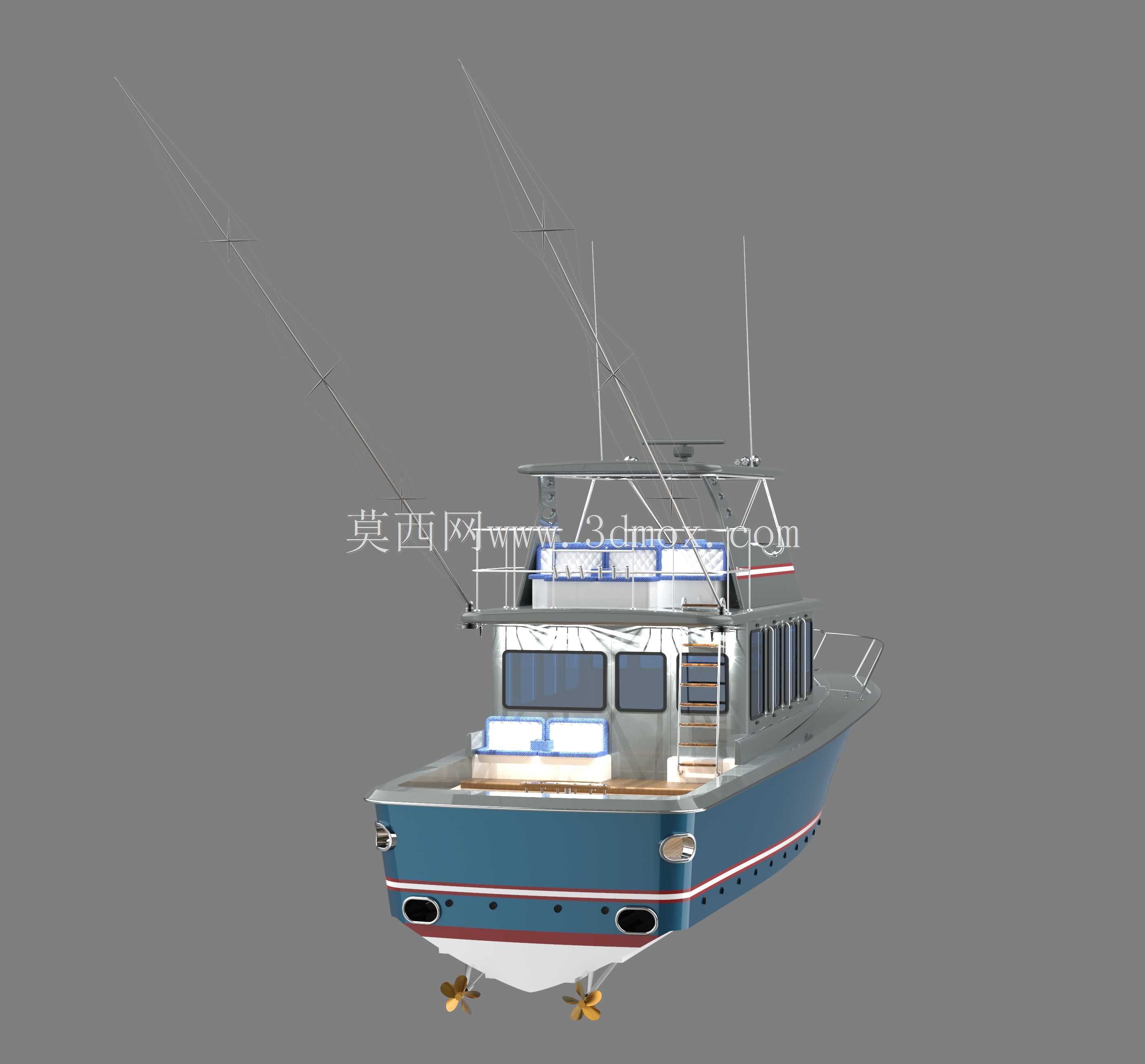

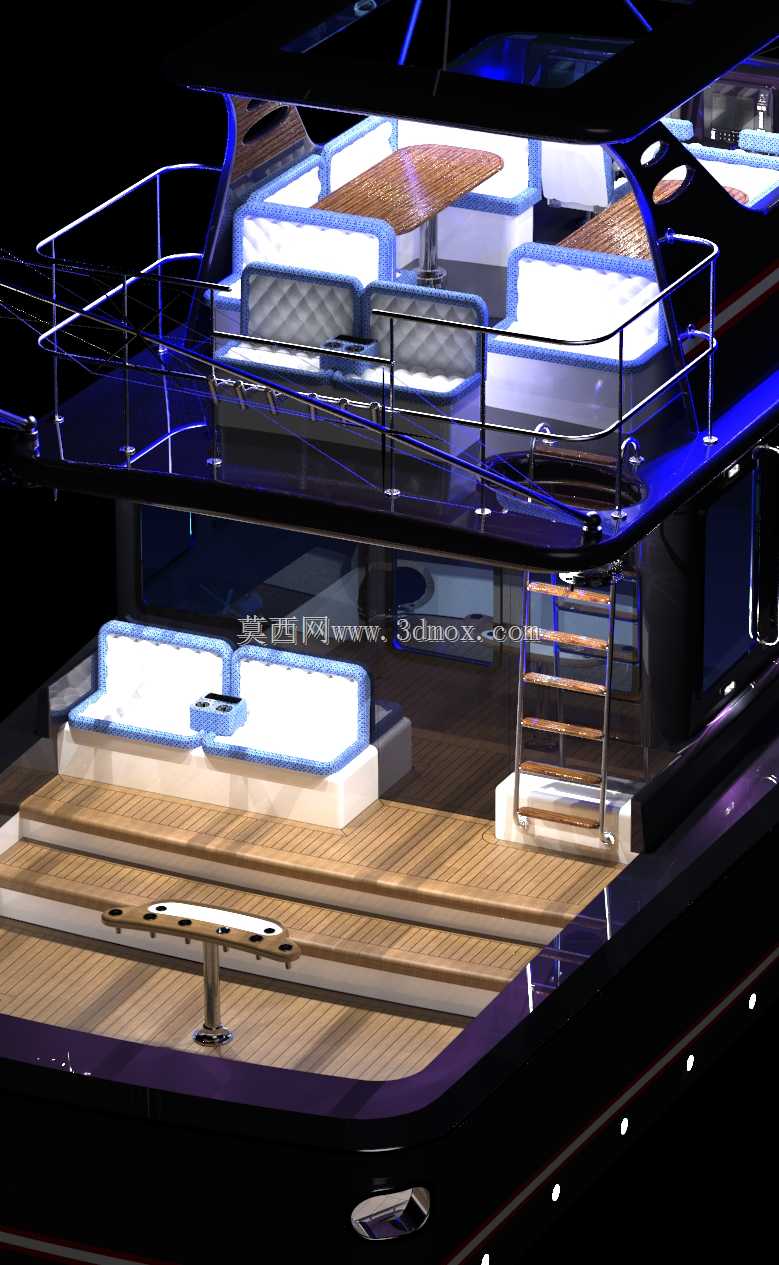

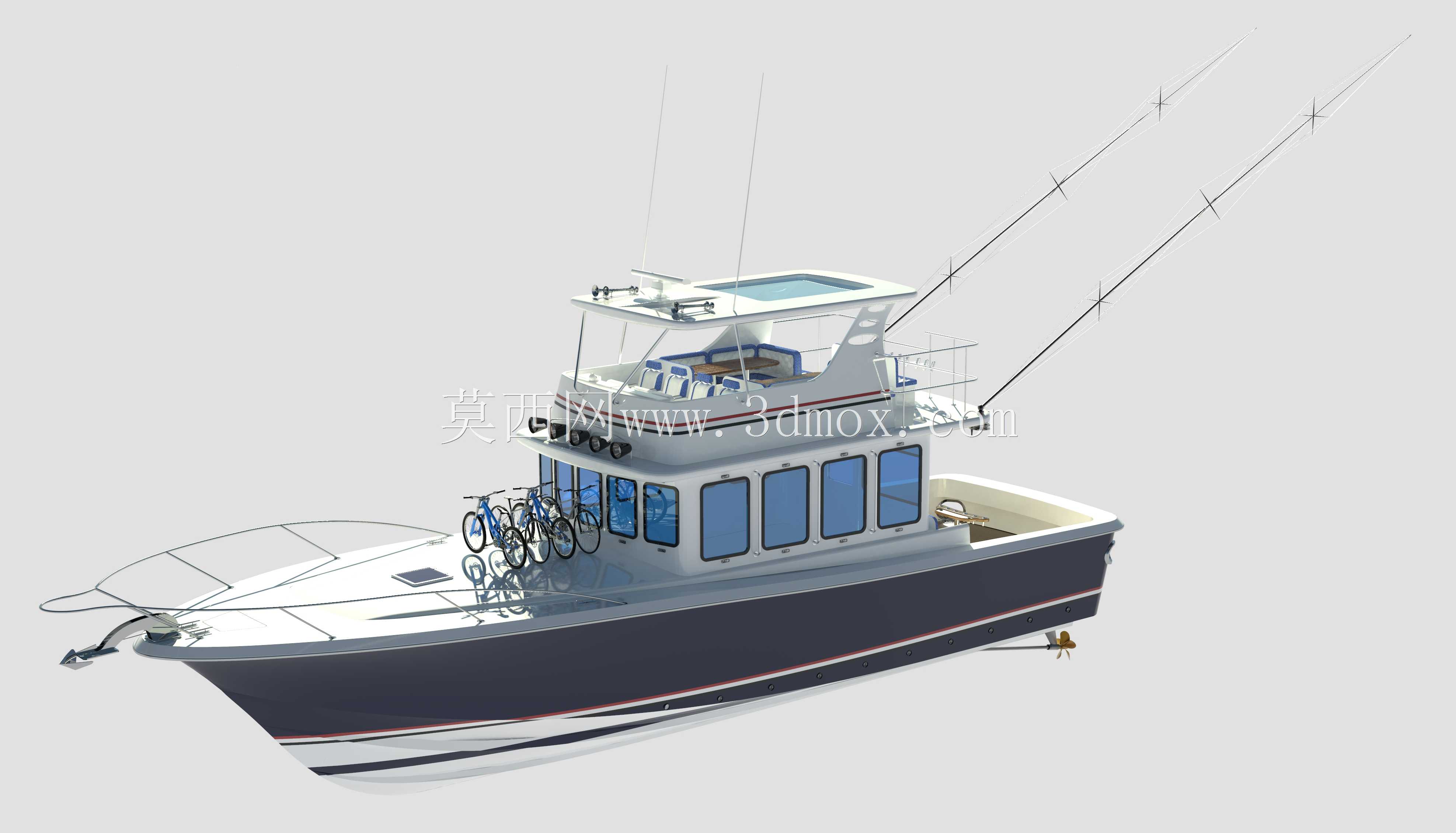

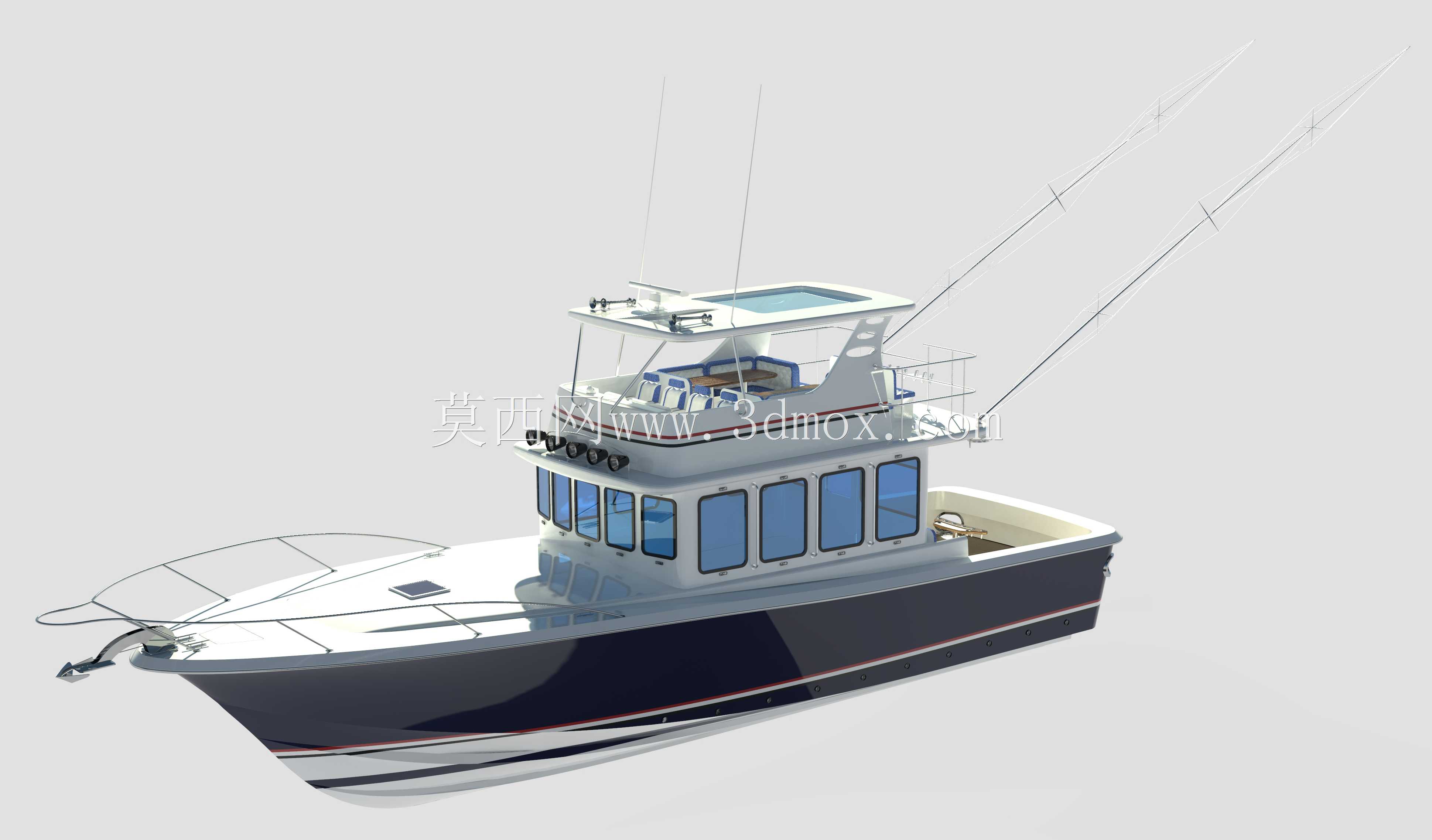

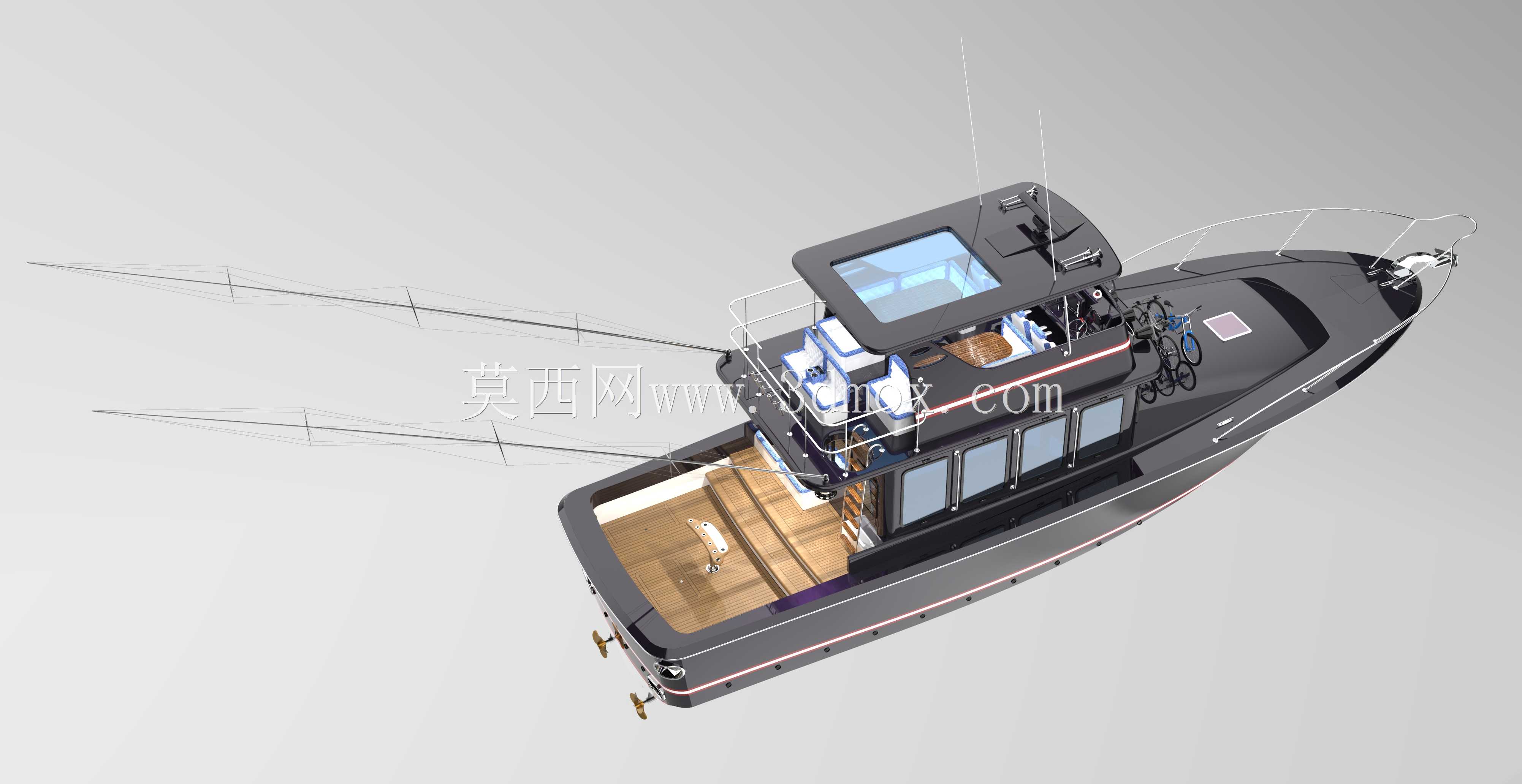

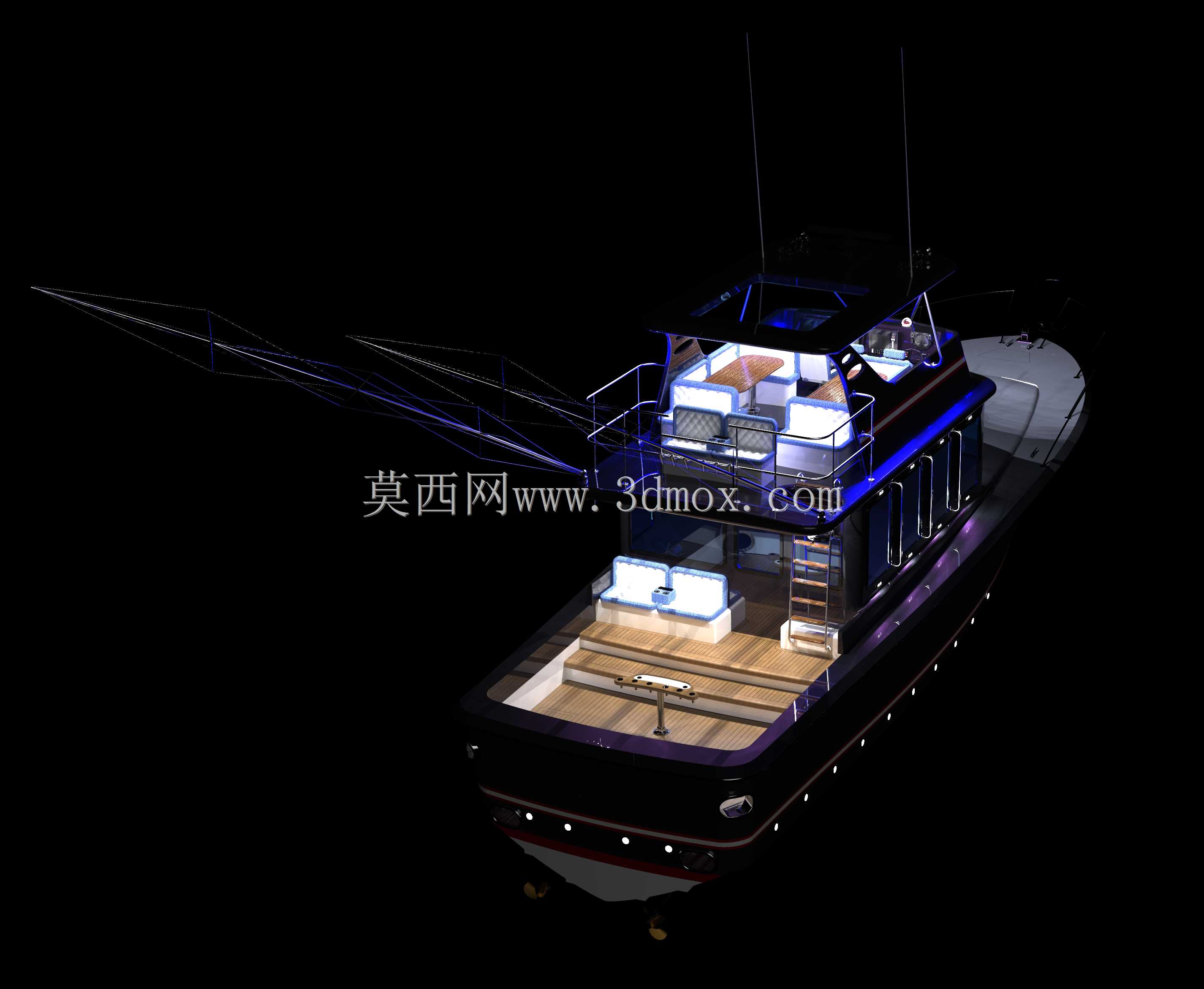

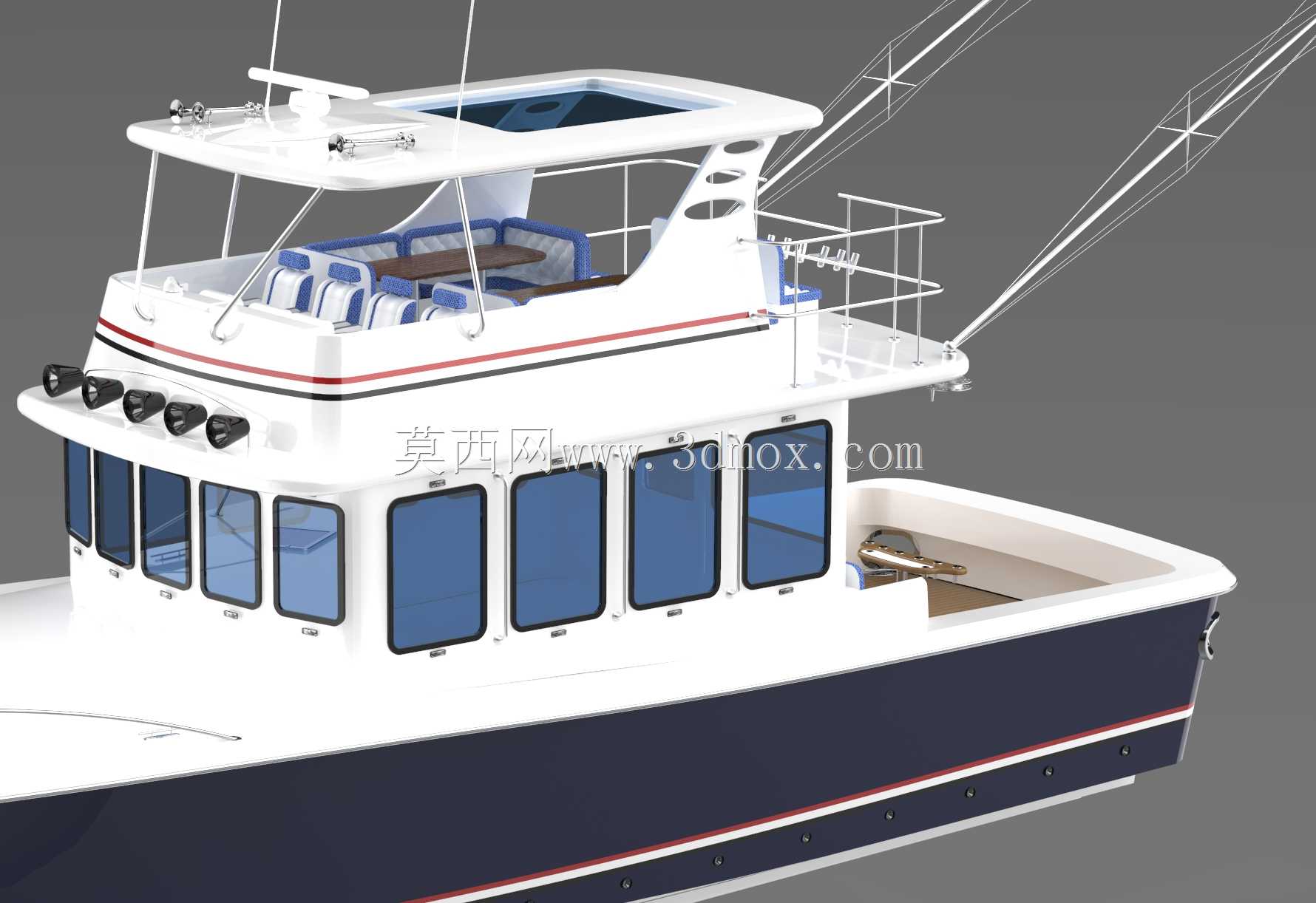

　　在功能特性设计上，整船做了明确的功能分区：船艏区域设置了开放式作业平台，预留了锚机安装位与系缆桩结构，平台边缘做了加高的安全护栏，海钓作业时可作为站立操作区，也可临时放置钓具、冷藏箱等随身装备；主甲板中部为封闭式客舱，舱体侧面设置多扇连续的矩形观景窗，保证舱内采光与观景视野，舱内预留了座椅安装位与小型储物空间，可满足乘员避风雨、临时休息的需求；客舱顶部设置了飞桥驾驶区，抬高的驾驶位能获得更好的航行视野，飞桥区域也预留了额外的休闲乘坐空间，适合航行时观景；船艉区域为开放式的尾板作业区，设置了登船梯接口与钓具固定位，船舷两侧的甲板预留了多组鱼竿插座安装位，可同时固定多根海钓竿，适配不同钓法的作业需求。值得注意的是，船艏甲板区域还预留了自行车固定架的安装结构，可搭载2-3辆自行车，满足用户靠岸后骑行游览的需求，这一细节设计贴合滨海休闲出行的复合使用需求。

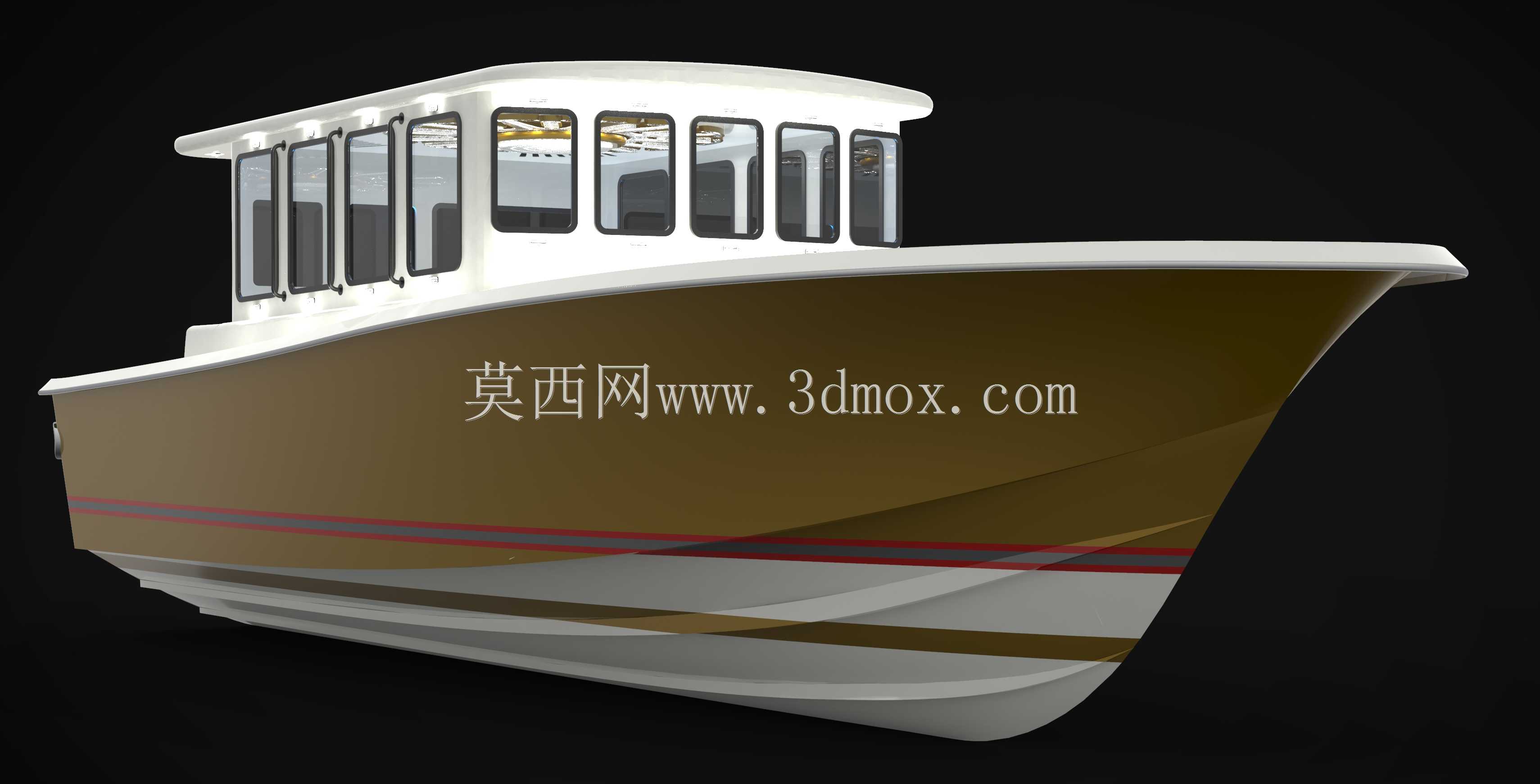

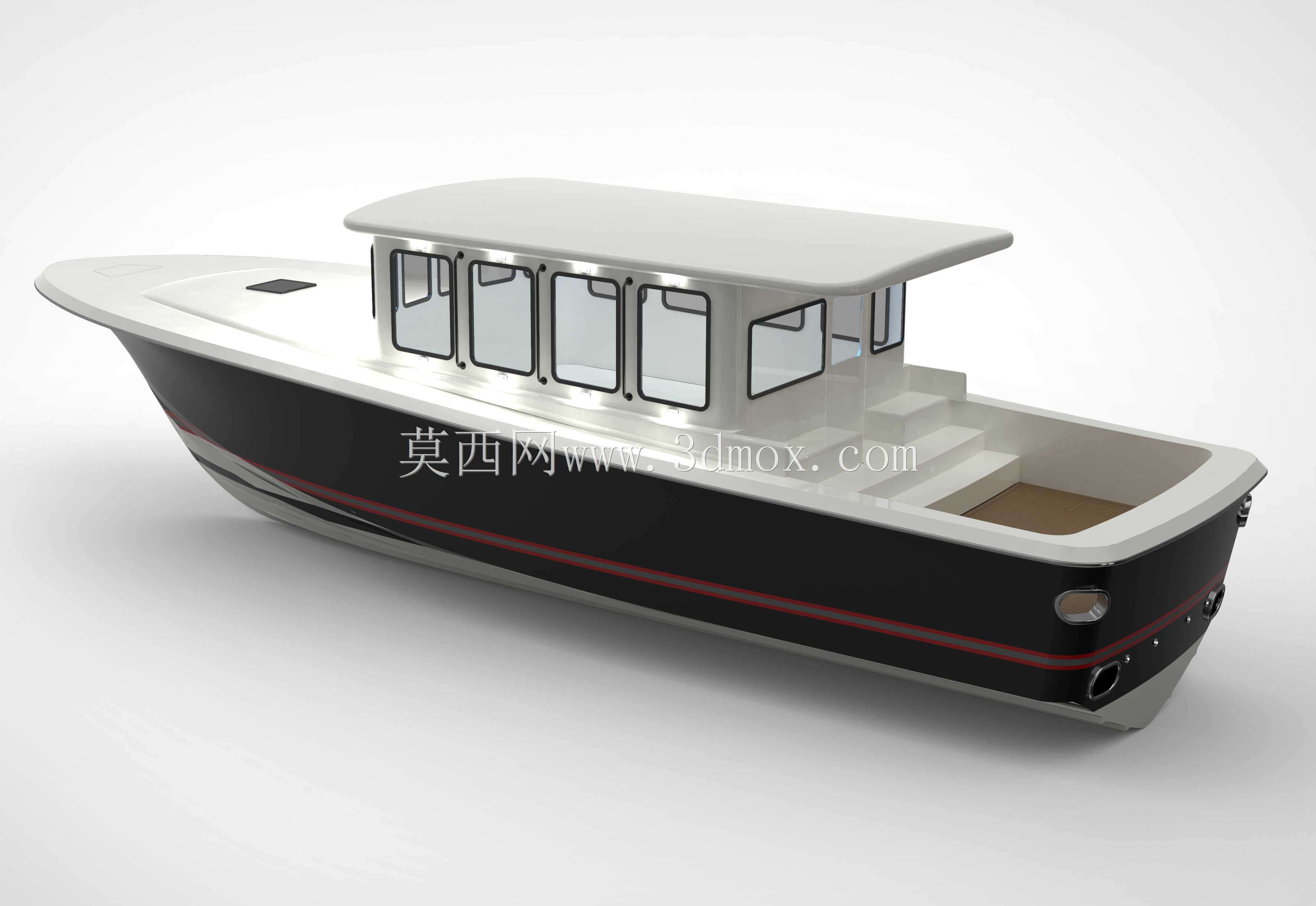

　　从设计思路层面，整船采用深V型船底结构，这种线型设计能够有效降低近岸航行时的波浪拍击阻力，提升浅水区航行的稳定性，同时兼顾一定的抗浪能力，适配近海常见的小到中浪海况。船体主体采用玻璃钢材质的建模逻辑，在结构设计时预留了夹层结构的厚度空间，兼顾船体强度与整体重量控制，降低航行时的动力消耗。上层建筑的轮廓做了圆弧过渡处理，既减少航行时的风阻，也避免尖锐棱角带来的安全隐患。客舱的窗户采用钢化玻璃的安装预留结构，窗框与船体的连接位做了密封止口设计，避免航行时海水渗入舱内。

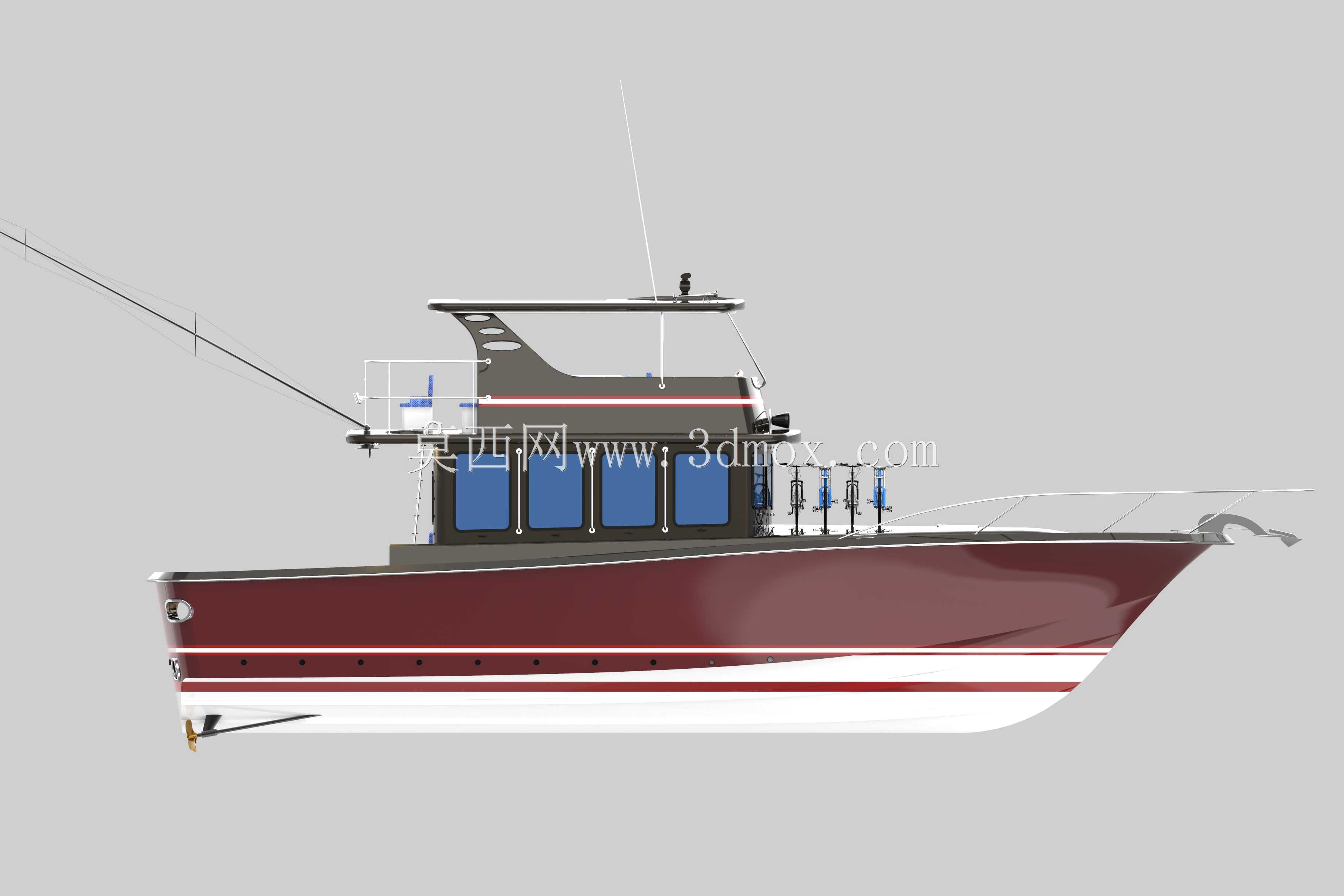

　　在外形尺寸与安装边界方面，整船总长控制在11米左右，型宽约3.2米，吃水深度控制在0.8米以内，较浅的吃水深度能够适配近岸浅水区、小型游艇码头的停靠需求，不需要专用的深水泊位，降低了使用的场地门槛。船体动力系统采用舷内外机的安装预留结构，船艉的动力舱预留了发动机安装位与传动轴穿出的密封结构，配套的螺旋桨与舵机安装位都做了加强结构设计，避免航行时触礁、剐蹭渔网造成结构损坏。船上的附属设施安装边界都做了明确的预留：锚链舱的容积匹配对应规格的锚与锚链长度，油箱与淡水箱的安装位设置在船底中部，保证整船的重心稳定，航行时不会出现过度侧倾；电气系统的走线槽沿船舷内侧的结构筋布置，既隐藏线路提升美观度，也避免线路被海水腐蚀、被钓具剐蹭损坏。

　　细节结构设计上，船舷外侧设置了连续的不锈钢防撞护舷，停靠码头时可缓冲碰撞力，保护船体外壳；客舱的门采用向外开启的防水门设计，门体下部设置挡水条，防止甲板上的海水涌入舱内；飞桥区域的栏杆高度符合休闲船舶的安全规范，预留了导航设备、探鱼器的安装平台，方便用户后期加装对应的航海电子设备。整船的结构建模完全按照实际船舶建造的工艺逻辑拆分，船体、上层建筑、甲板、附属结构的分件都符合玻璃钢船舶的成型工艺要求，没有出现无法脱模、结构干涉的设计问题，可直接作为生产制造的结构参考，也可用于航海模拟、休闲船舶展示等场景的三维素材使用。
