猫耳造型金属快挂挂钩结构设计

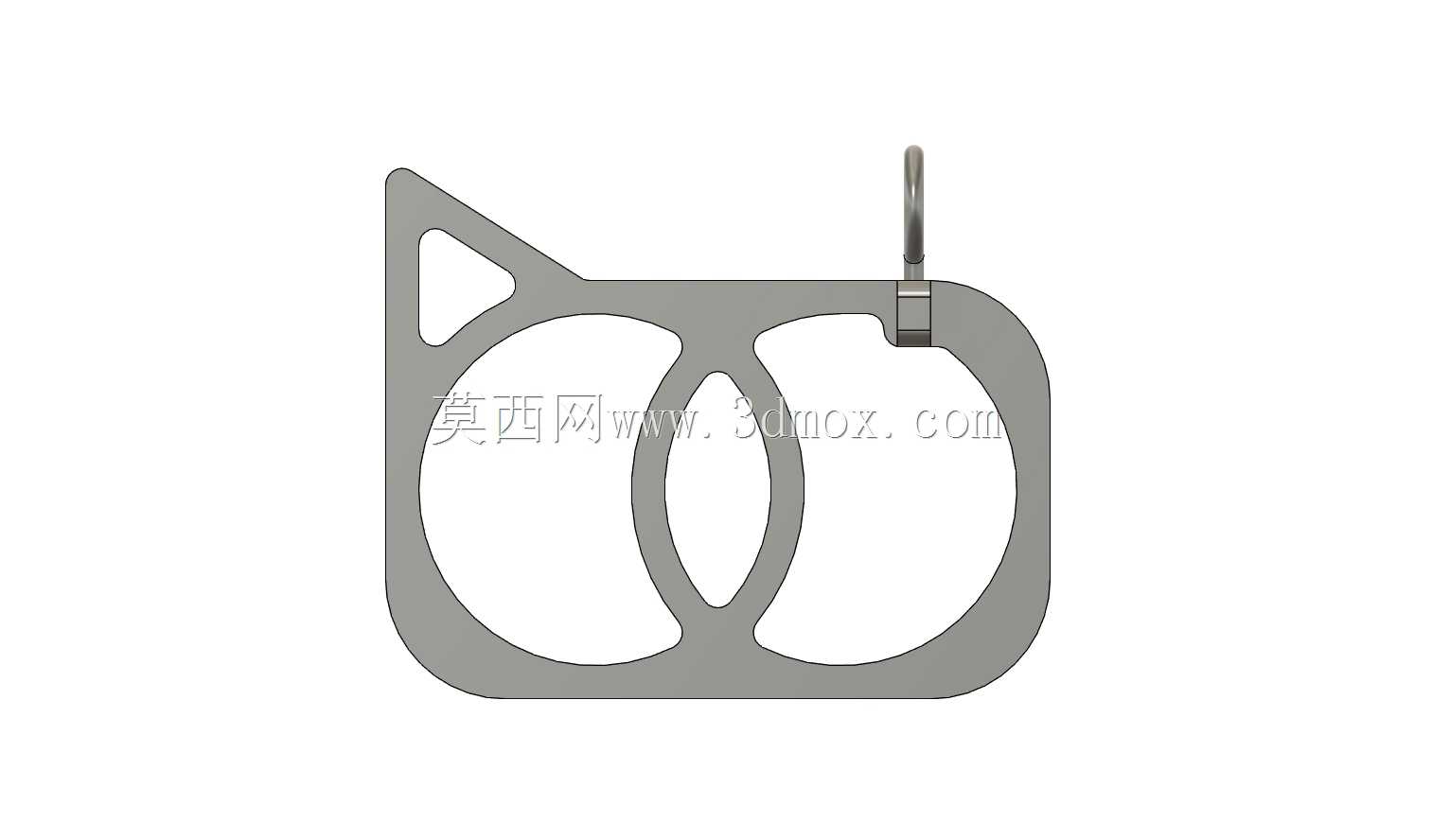

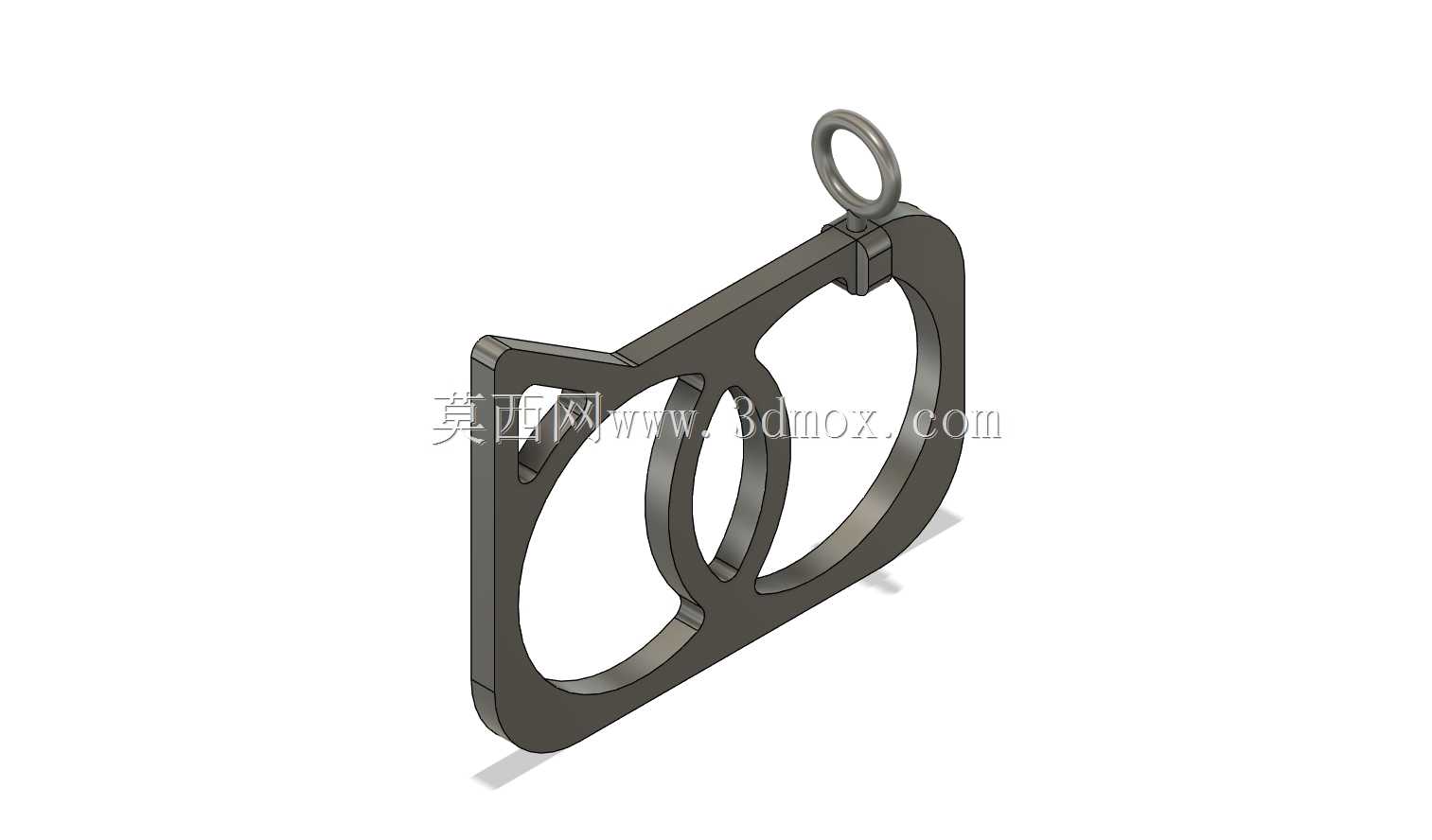

　　日常五金场景里，这类异形快挂挂钩的应用场景比常规挂钩更灵活，既可以作为五金店售卖的独立挂件单品，搭配配套底座粘贴在车身、墙面、工位隔板上悬挂小物件，也可以单独作为快挂扣，挂在背包带、腰带环上携带钥匙、小型工具等随身物品，相比普通圆形快挂，异形轮廓的辨识度更高，也能适配更多个性化装饰需求。从结构设计来看，整体采用一体化板材铣切成型的思路，主体轮廓做了猫耳造型的异形镂空，没有多余的拼接零件，加工时可以直接用铝板或者类似延展性、强度适中的金属板材通过CNC雕刻一次成型，不需要额外的焊接、铆接工序，能有效控制加工成本，也避免了拼接位置的应力集中问题，提升整体结构强度。顶部的挂环采用独立的铰接结构，和主体上端的连接位做了转轴配合，

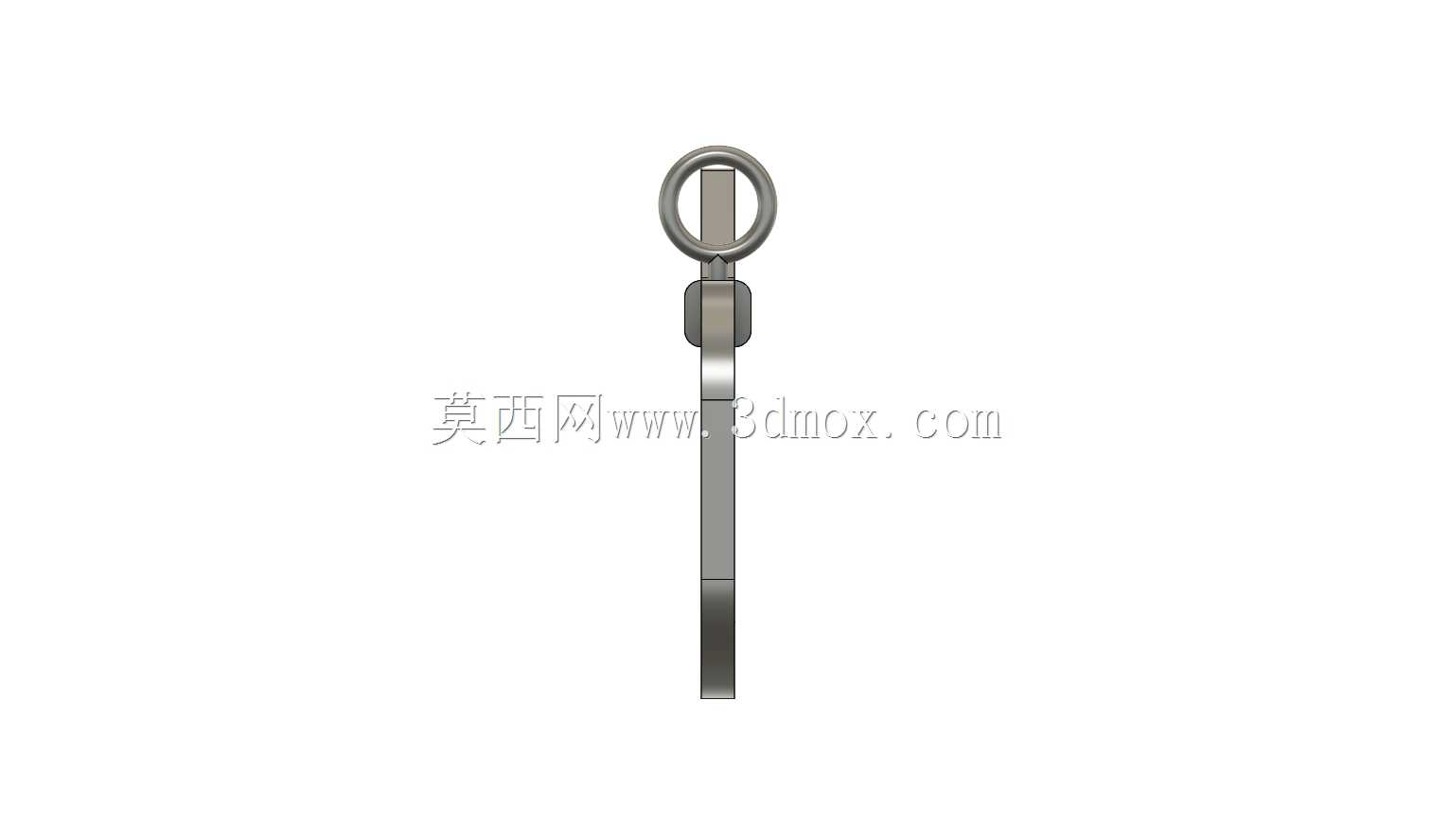

　　挂环可以360度自由转动，不管是悬挂时调整受力角度，还是挂接在不同直径的挂杆、挂孔上，都能避免主体因为受力角度不对出现歪斜、卡滞的问题，铰接位置的配合间隙控制在0.1-0.2mm之间，既保证转动顺滑，又不会出现过大的旷量导致晃动异响。主体部分的镂空设计不是单纯的造型装饰，两个环形镂空一方面可以减轻整体重量，相同板材厚度下比实心结构减重40%左右，另一方面也可以作为额外的挂接点，穿过细挂绳或者小尺寸的快挂扣，拓展悬挂点位，同时镂空边缘都做了R2的圆角过渡，没有尖锐的铣切毛边，不管是手持拿取还是挂放织物、线材类物品，都不会出现刮手、刮损被挂物件的问题。安装边界上，这类挂钩如果搭配粘贴底座使用，

　　底座的贴合面尺寸不需要超过主体轮廓的最大外沿，主体最大宽度控制在60mm以内，整体厚度和选用的板材厚度一致，常规选用3mm厚度的铝板加工时，整体重量不到30g，粘贴在光滑的车身漆面、玻璃、瓷砖表面时，不会因为自重过大导致粘贴失效，单独作为快挂使用时，整体外轮廓没有突出的尖锐棱角，放在口袋、背包里也不会刮蹭其他物品。受力设计上，主体的受力路径从顶部挂环的铰接位向下，沿着两侧的轮廓边传递到下端的挂接开口，轮廓边的宽度最小位置不小于5mm，搭配3mm厚度的6061铝板材质，额定悬挂重量可以达到5kg，足够满足日常悬挂钥匙、小型工具、装饰挂件的使用需求，挂接开口的位置做了内收的限位结构，挂入的绳圈、挂环不会因为晃动从开口处滑脱，

　　不需要额外的锁扣结构，取放物件时直接从开口位置推入即可，操作比带锁扣的快挂更便捷。表面处理上，金属材质加工完成后可以做阳极氧化或者喷塑处理，既能提升金属表面的耐磨、防腐蚀性能，也可以做成不同的颜色适配不同的使用场景，比如做黑色氧化处理适配车载、工位的工业风场景，做彩色氧化适配背包挂件、装饰用途的个性化需求，整体结构没有复杂的曲面，所有特征都是平面拉伸成型，不管是CNC加工还是后期做激光切割下料后再做边缘倒角，都能快速完成生产，不需要特殊的成型模具，小批量定制生产的成本也能控制在合理范围内。
