多段式圆柱锁芯传动锁止结构

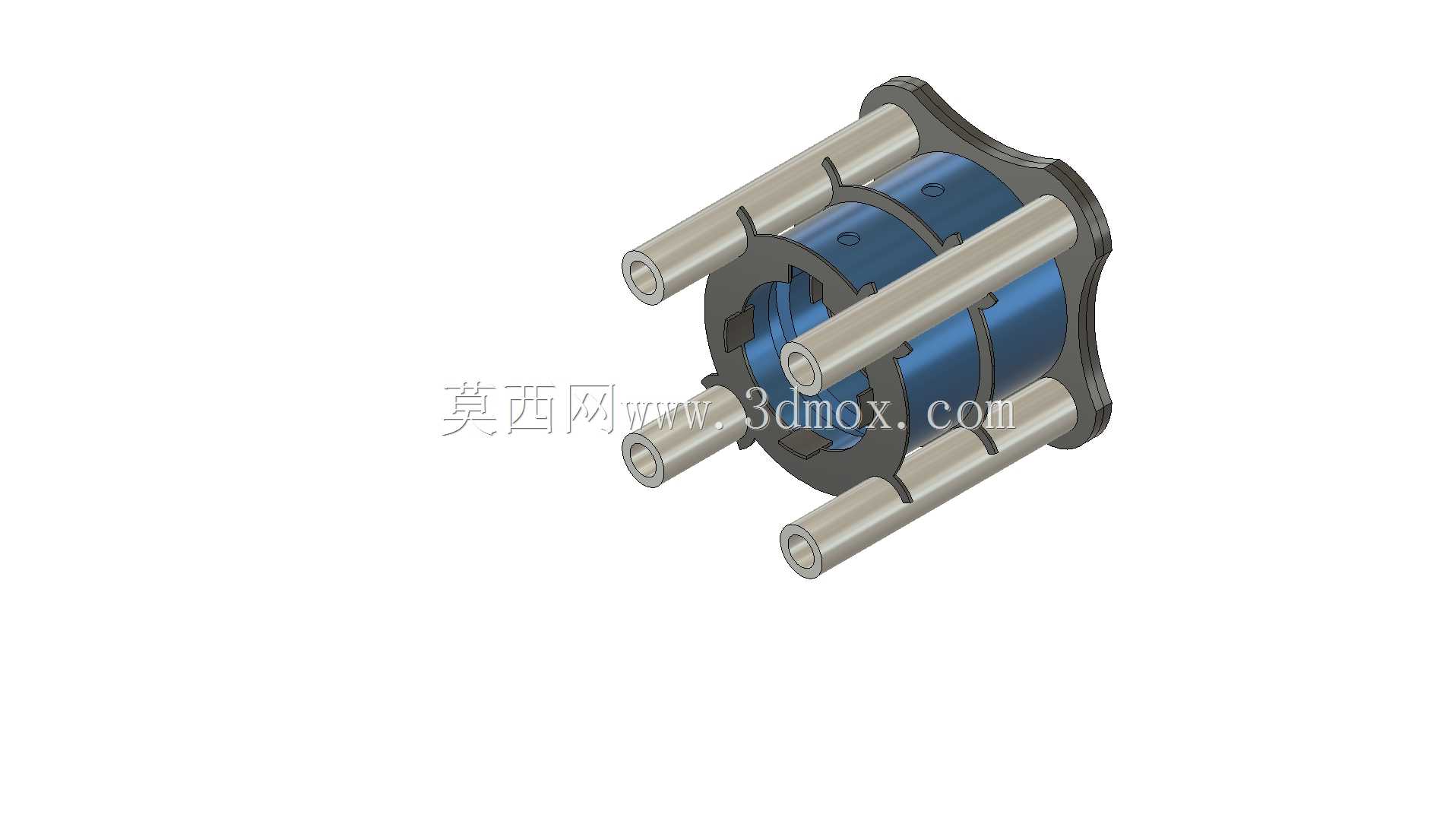

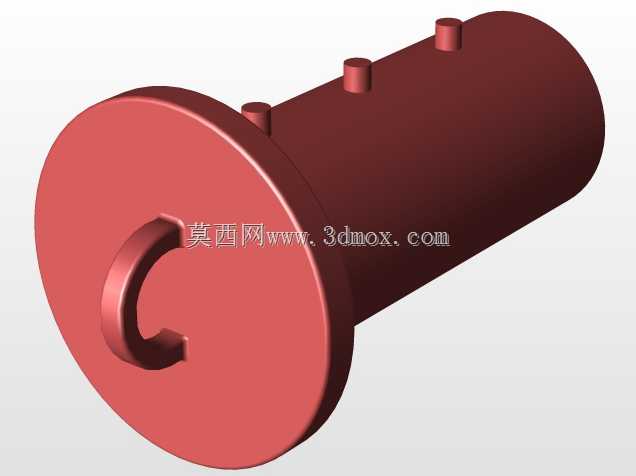

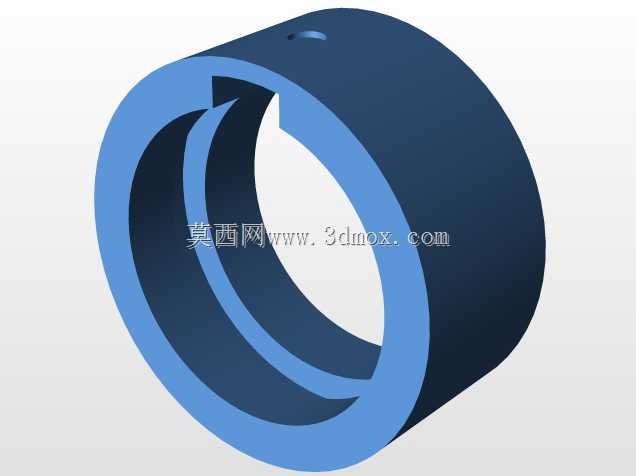

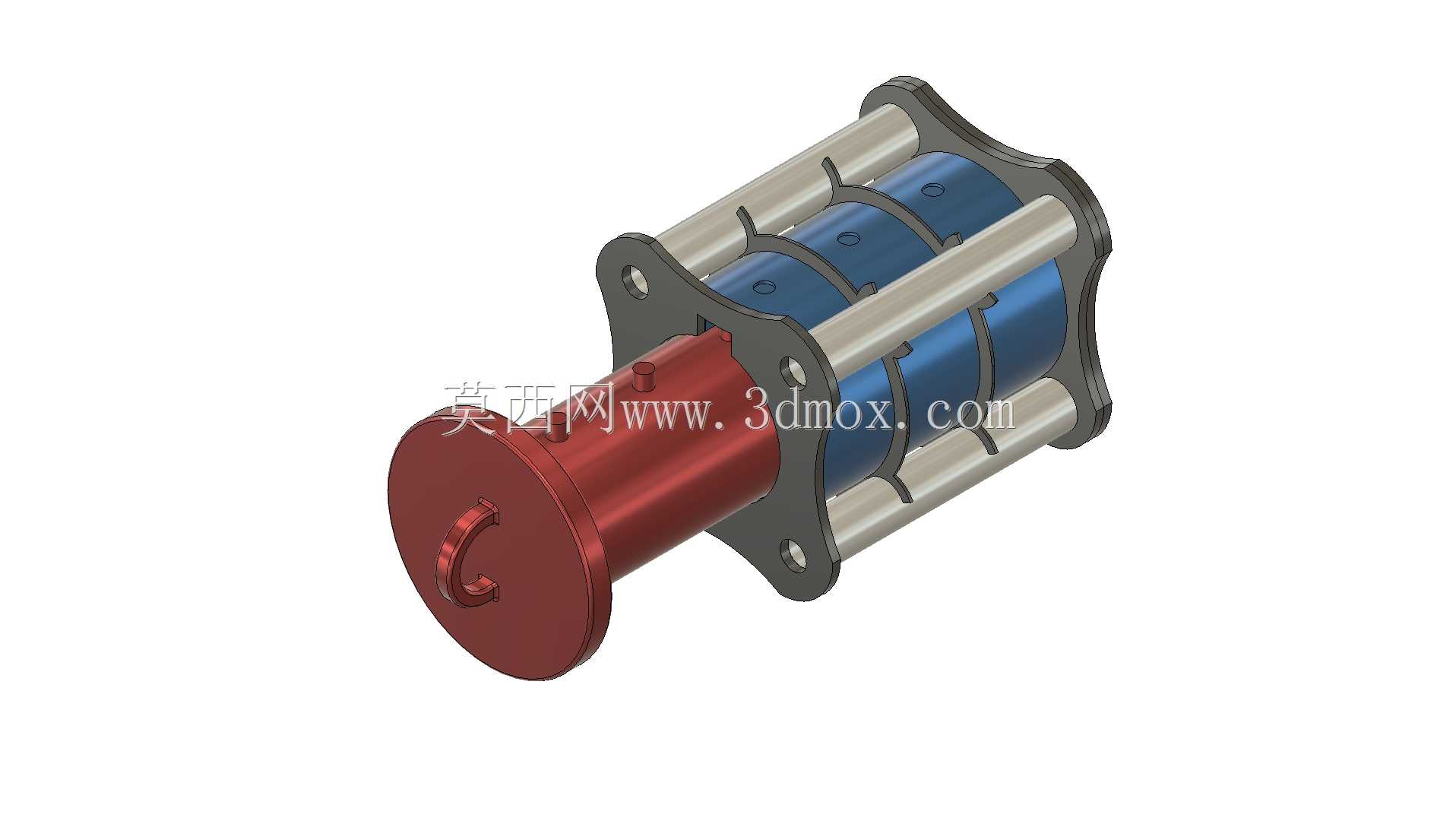

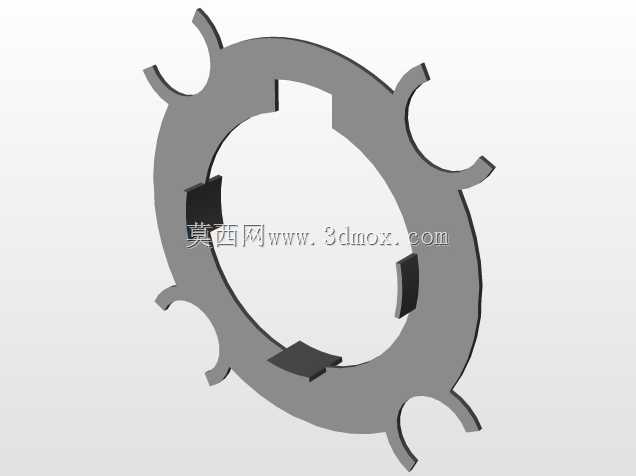

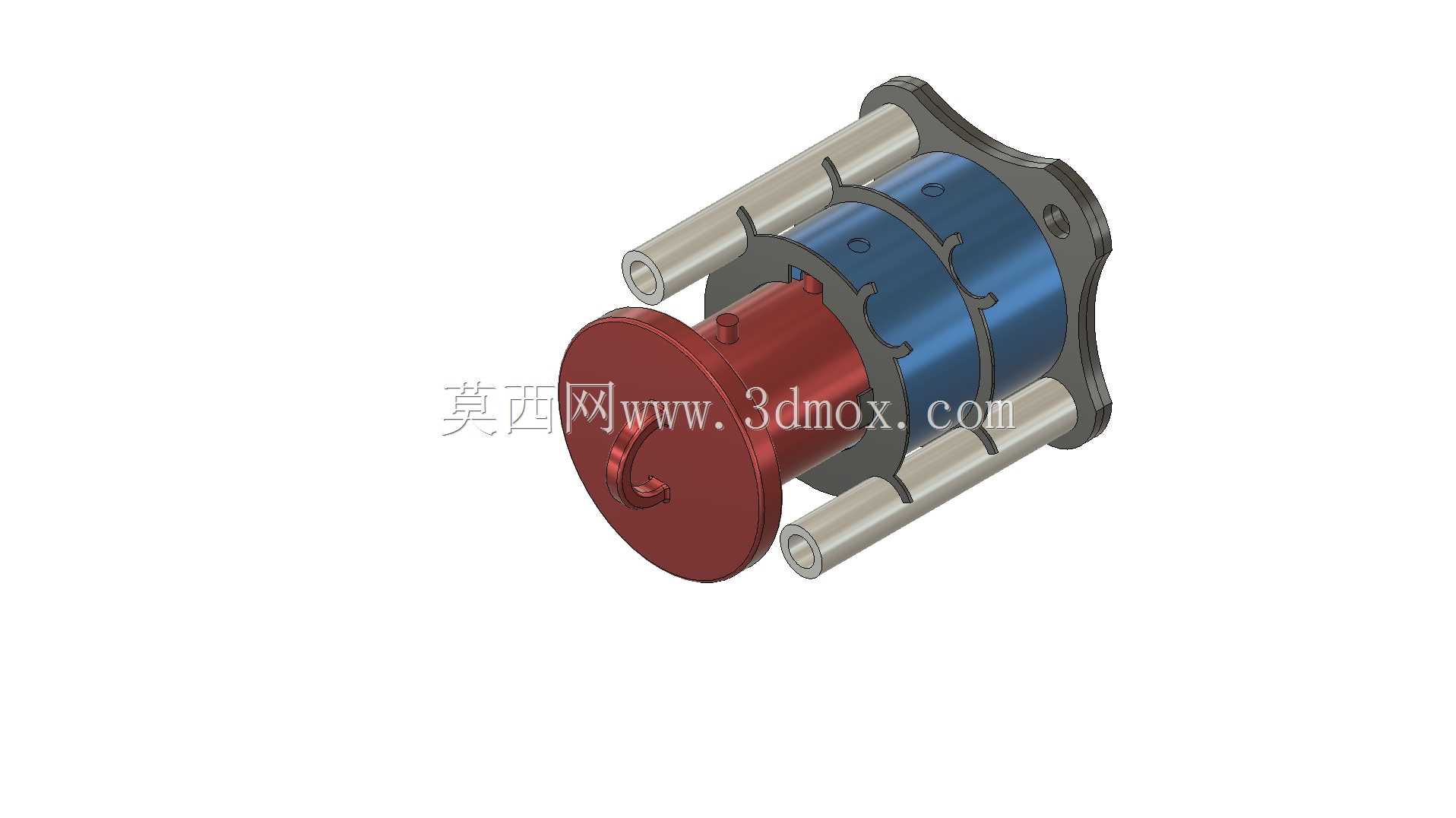

　　在民用安防、工业设备舱门锁闭、小型动力汽缸锁止定位这类场景里，锁芯作为核心执行部件，其结构可靠性直接决定整套锁闭系统的失效风险。这套锁芯结构采用分段式同轴布局，前端红色端盖部分为钥匙插入驱动端，端盖表面预留的C型槽为钥匙对位插入的定位基准，插入钥匙后可带动内部芯轴同步转动，实现锁止状态的切换。中间段多组蓝色环形件为锁片组，每组锁片对应不同的齿位匹配高度，只有钥匙齿形完全匹配时，所有锁片才会同步回缩至芯轴外径范围内，解除与外部锁套的卡滞约束，这一设计直接决定了锁具的互开率指标，多组锁片错位排布的结构能大幅降低非匹配钥匙的转动概率，适配安防等级要求较高的使用场景。外部四根平行布置的金属导柱为锁芯整体的支撑骨架，

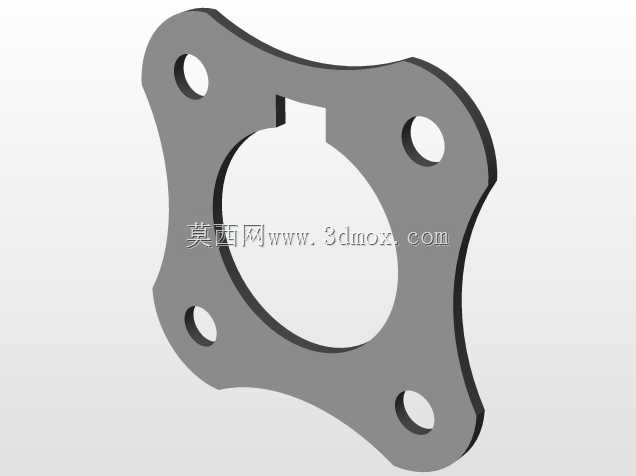

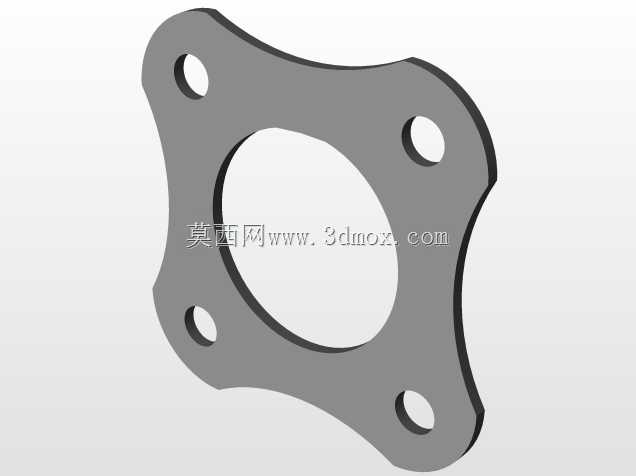

　　导柱两端通过两端的黑色安装法兰实现固定，法兰上预留的沉头安装孔可直接通过螺栓将整套锁芯固定在门板或者设备舱的安装位上，安装时需注意法兰端面与安装面的贴合度，避免因安装倾斜导致芯轴转动卡滞。从安装边界来看，整套锁芯为同轴圆柱类结构，最大外径由两端法兰的外轮廓尺寸决定，轴向长度覆盖从前端钥匙插入端到尾部锁止执行端的全部行程，安装时需在安装基体上预留对应直径的通孔，同时保证通孔与安装面的垂直度公差控制在0.1mm以内，避免芯轴转动时出现偏磨。在实际功能实现上，这套结构除了常规的钥匙驱动锁止外，还可适配小型汽缸的行程锁止需求，当汽缸活塞杆运动到指定行程位置时，锁芯的锁舌可伸出卡入活塞杆的定位槽内，实现活塞杆的位置锁定，

　　避免汽缸受外力负载出现位移，这类应用常见于自动化生产线的工位定位、小型气动设备的安全锁止场景。设计过程中，各转动部件之间预留了0.02-0.05mm的配合间隙，既保证芯轴转动的顺畅性，又避免间隙过大导致锁片晃动出现卡滞，锁片与芯轴的滑槽之间采用小间隙配合，保证锁片在弹簧作用下能灵活弹出，同时不会出现歪斜卡滞的情况。导柱与法兰之间采用过盈配合装配，保证整体结构的刚性，避免受外力冲击时出现骨架变形，影响锁芯的正常动作。前端端盖与芯轴之间采用扁位连接，保证钥匙转动时扭矩能可靠传递到芯轴上，不会出现相对打滑的情况。在实际选型应用时，可根据具体的安装空间调整法兰的安装孔位分布，也可根据锁止负载的大小调整锁片的数量和锁舌的尺寸，

　　适配不同的使用需求，比如在负载较大的汽缸锁止场景下，可适当增加锁舌的啮合长度，提升锁止的承载能力，在民用门锁场景下，可增加锁片的组数，提升锁具的防盗等级。整套结构的运动逻辑简单可靠，没有复杂的传动链路，零部件加工难度低，适合批量生产装配，日常维护时只需定期在芯轴与锁套的配合面、锁片滑槽位置添加少量润滑脂，即可保证长期使用的动作顺畅性，避免因锈蚀或者积尘导致的转动卡滞问题。
