草本药草抽吸扭管式便携器具结构设计

　　做这类随身抽吸类器具的结构设计，最先要捋清楚的是实际使用场景里的核心矛盾：既要满足草本原料的顺畅输送，又要保证随身携行时的密封防漏，同时操作逻辑要足够简单，单手就能完成开合、取用、抽吸的全流程，不能有多余的拆解步骤。先从整体结构的尺寸边界说起，整个器具采用细长圆柱构型，外径控制在18mm以内，总长度控制在120mm上下，这个尺寸刚好能适配常规的裤兜、随身小包的收纳空间，不会因为过长过粗产生硌压感，也不会因为尺寸太小导致单次装填的草本原料容量不足，按照常规草本碎料的装填密度计算，管身透明储料段的有效容积可以满足3-5次的使用需求，不用频繁装填。

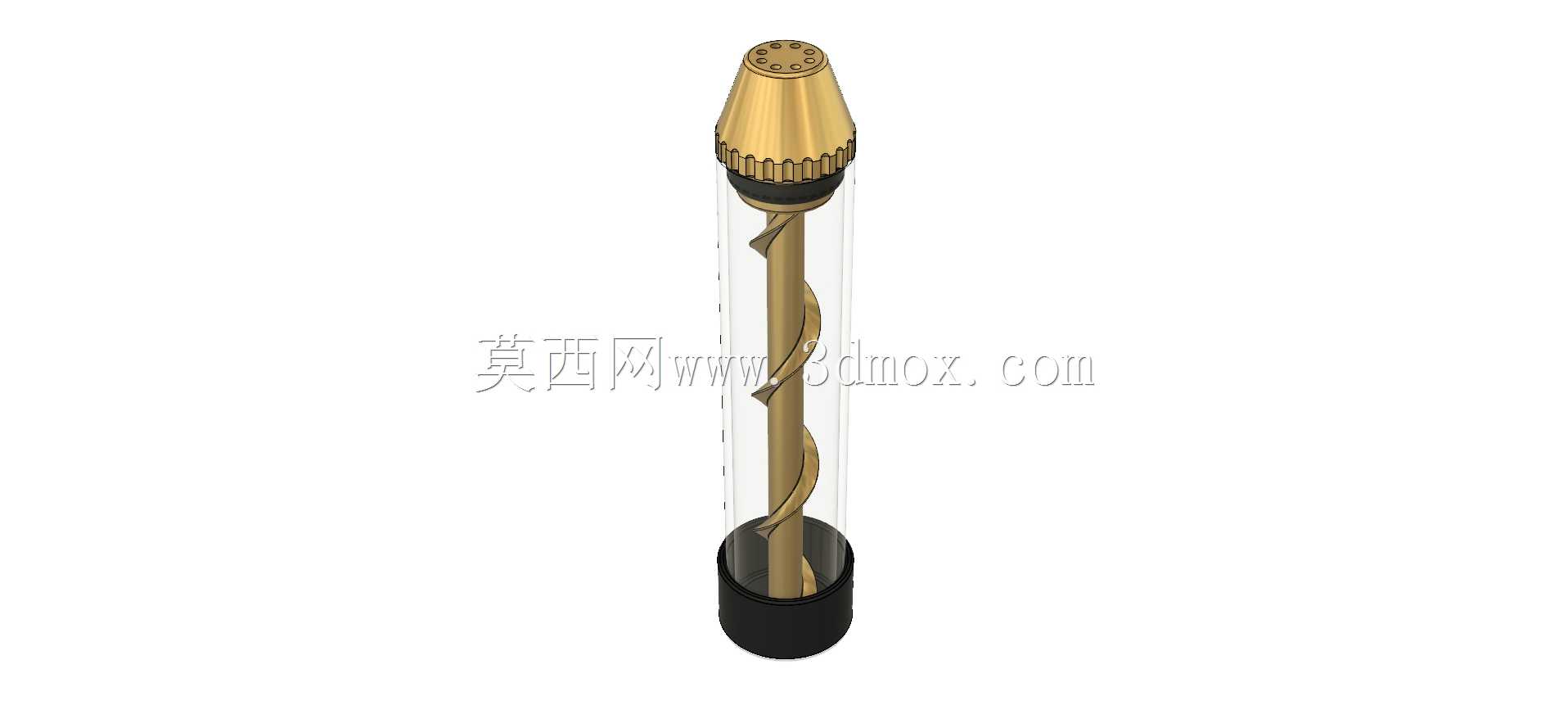

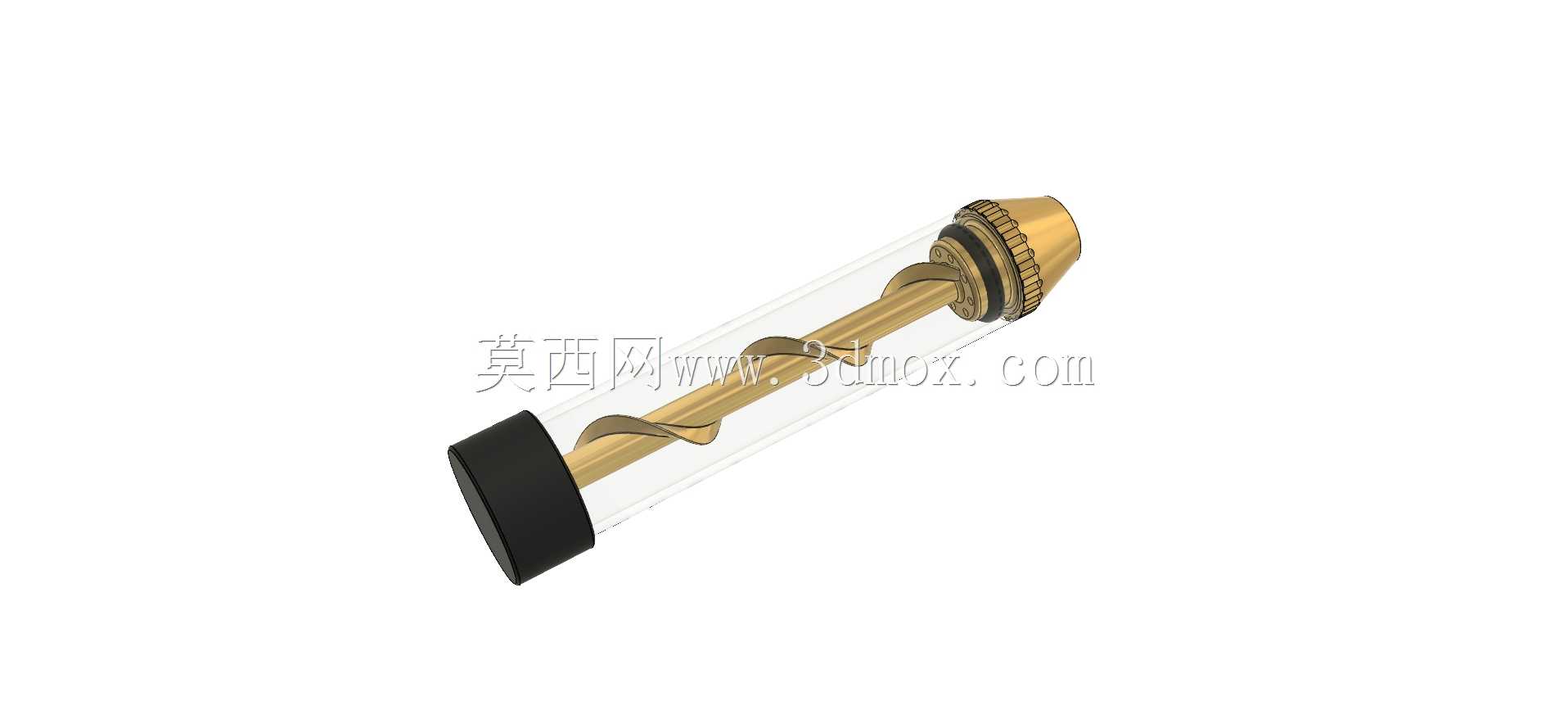

　　结构上拆分下来一共是三个核心功能段：顶部的金属调节端盖、中部的透明储料管身、底部的密封底盖，外加内置的螺旋输送扭杆。顶部的铜质端盖做了滚花纹理处理，这个细节不是为了装饰，是考虑到使用者单手操作时，手指和端盖之间的摩擦力要足够，哪怕手上有薄汗也能顺畅旋转调节，不会出现打滑的情况；端盖顶面的出气孔做了阵列式的小孔排布，孔径控制在1.2mm，一共8个孔均匀分布，既可以保证抽吸时的气流通畅，不会因为孔太小产生吸阻过大的问题，又能避免管内的草本碎料从气孔漏出，孔口做了0.2mm的倒角处理，没有锐边，接触唇部的时候不会有刮蹭的不适感。端盖和管身的连接采用细牙螺纹配合，螺距0.75mm，配合长度5mm，这个参数是反复调整过的：螺距太大的话，旋转一圈的进给量太大，很难精准控制出料量，螺距太小又会导致开合需要旋转太多圈，操作繁琐；配合长度太短的话，随身携行时容易因为晃动出现螺纹松脱，导致管内物料洒出，配合长度太长则会增加不必要的结构长度，压缩储料空间。

　　中部的管身采用高透明的硬质高分子材料，壁厚1.5mm，这个厚度既可以保证管身的抗挤压强度，放在兜里被日常外力挤压不会出现开裂变形，又能让使用者直观看到内部剩余的草本原料存量，不用拧开端盖查看，减少不必要的操作。管身内壁做了镜面抛光处理，粗糙度Ra0.8以下，避免草本碎料的纤维挂在内壁上，造成残留和堵塞，也方便后续的清洁维护。内置的螺旋扭杆是整个结构的核心功能件，扭杆的螺旋升角设置为18度，螺旋叶片和管内壁的单边间隙控制在0.3mm，这个间隙值很关键：间隙太大的话，旋转扭杆的时候无法有效带动草本碎料向上输送，会出现空转、出料不畅的问题；间隙太小的话，碎料里的少量硬质纤维会卡在内壁和叶片之间，导致扭杆旋转卡滞，操作手感发涩。扭杆的上端和顶部端盖做了嵌入式的卡扣连接，旋转端盖的时候就可以同步带动扭杆转动，不需要额外设置操作件，把调节出料和开合端盖的动作整合到一起，简化操作逻辑。

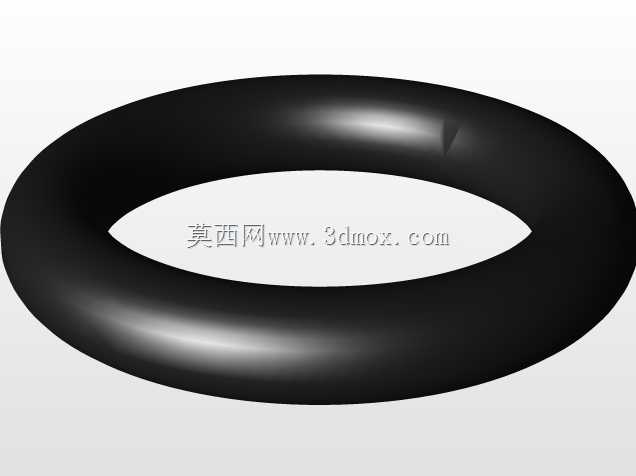

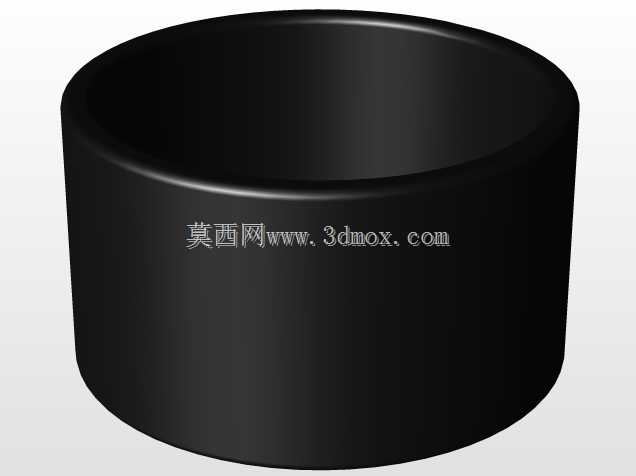

　　底部的密封底盖采用过盈配合加软胶密封圈的结构，底盖插入管身的部分有一圈1mm直径的硅胶密封圈，和管身内壁形成过盈0.2mm的密封配合，既可以保证携行时不会出现漏料、进灰的问题，需要装填原料的时候又可以轻松拔开底盖，不需要借助工具。底盖的外侧做了直纹滚花，增加拔插时的摩擦力，底部做了内凹的平面设计，让整个器具可以竖直放置在桌面上，不会倾倒。

　　从实际使用的流程来看，使用者拔开底部密封盖，将处理好的草本碎料装入透明管身内，盖好底盖之后，旋转顶部的铜质端盖，内置的螺旋扭杆就会随着端盖同步转动，把管内的草本原料向上输送到端盖位置，此时就可以通过端盖的出气孔进行抽吸；不需要使用的时候，反向旋转端盖半圈，就可以让螺旋扭杆把端部的原料带回管身内部，同时端盖的螺纹配合加上密封圈的作用，可以隔绝管内和外部的空气流通，避免草本原料的气味散出，也防止外界的水汽进入管内导致原料受潮。

　　在建模的时候要特别注意几个配合面的公差设置：金属端盖和透明管身的螺纹配合采用H7/g6的间隙配合，既保证旋转顺畅，又不会有明显的旷量；螺旋扭杆和端盖的卡扣连接要设置0.1mm的装配间隙，方便组装的时候可以快速卡入，同时不会因为间隙过大导致扭杆转动时出现偏心；底部密封圈的槽位尺寸要严格匹配硅胶圈的线径，槽宽设置为1.2mm，槽深0.8mm，保证硅胶圈装配之后有合理的压缩量，不会因为压缩量太大导致底盖插拔力过大，也不会因为压缩量太小导致密封失效。另外整个器具的所有外露边缘都做了R0.5以上的圆角处理，没有任何尖锐的棱角，避免携行和使用的时候划伤皮肤或者勾刮衣物面料。考虑到不同使用场景的需求，整个结构没有设置多余的易损件，所有部件都可以徒手拆解，清洁的时候可以把端盖、扭杆、底盖全部从管身上拆下来，用清水冲洗之后就可以再次使用，没有清洁死角，不会出现原料残留发霉的问题。
