四腔钻石造型橡胶制冰模具结构设计

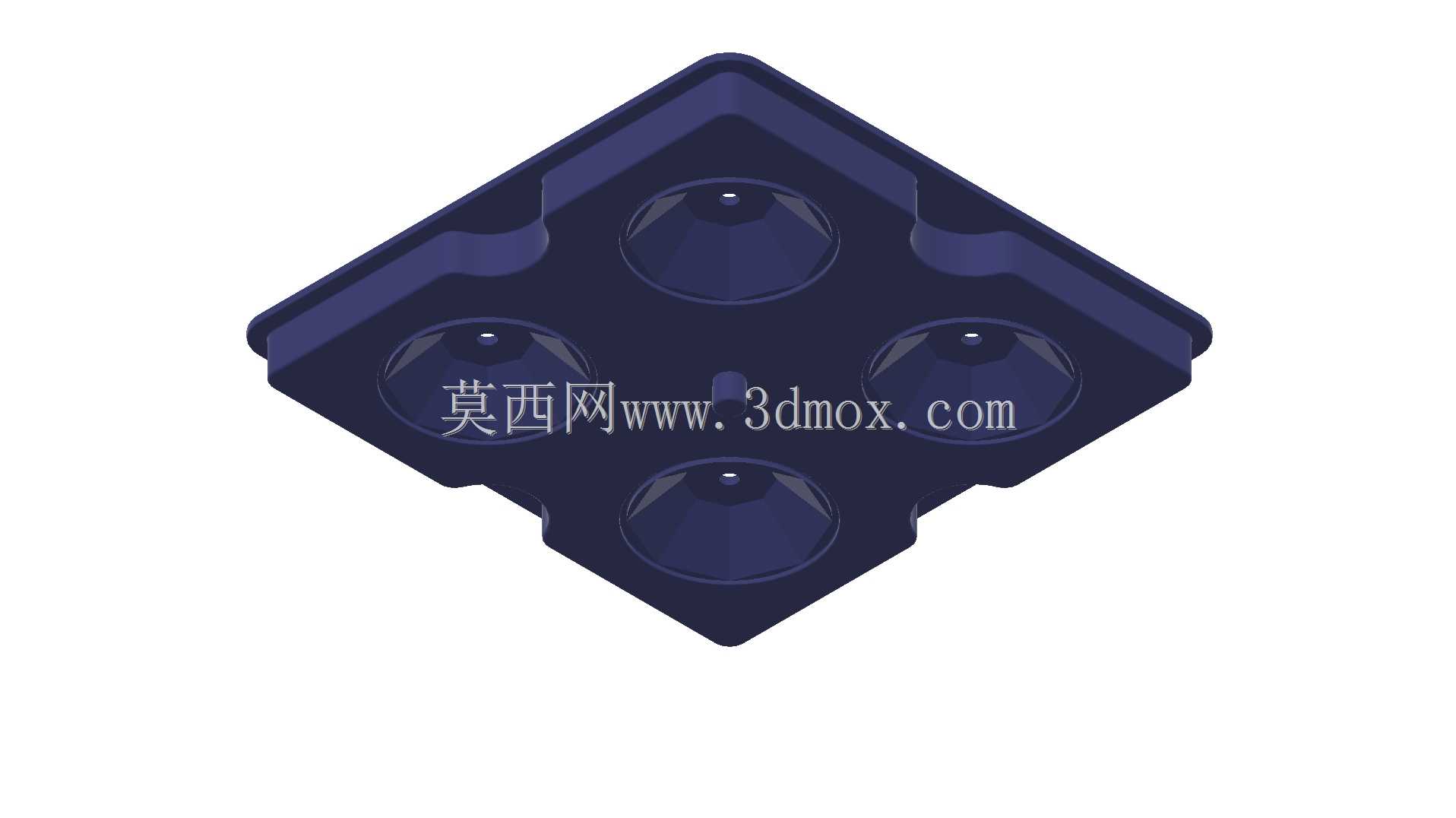

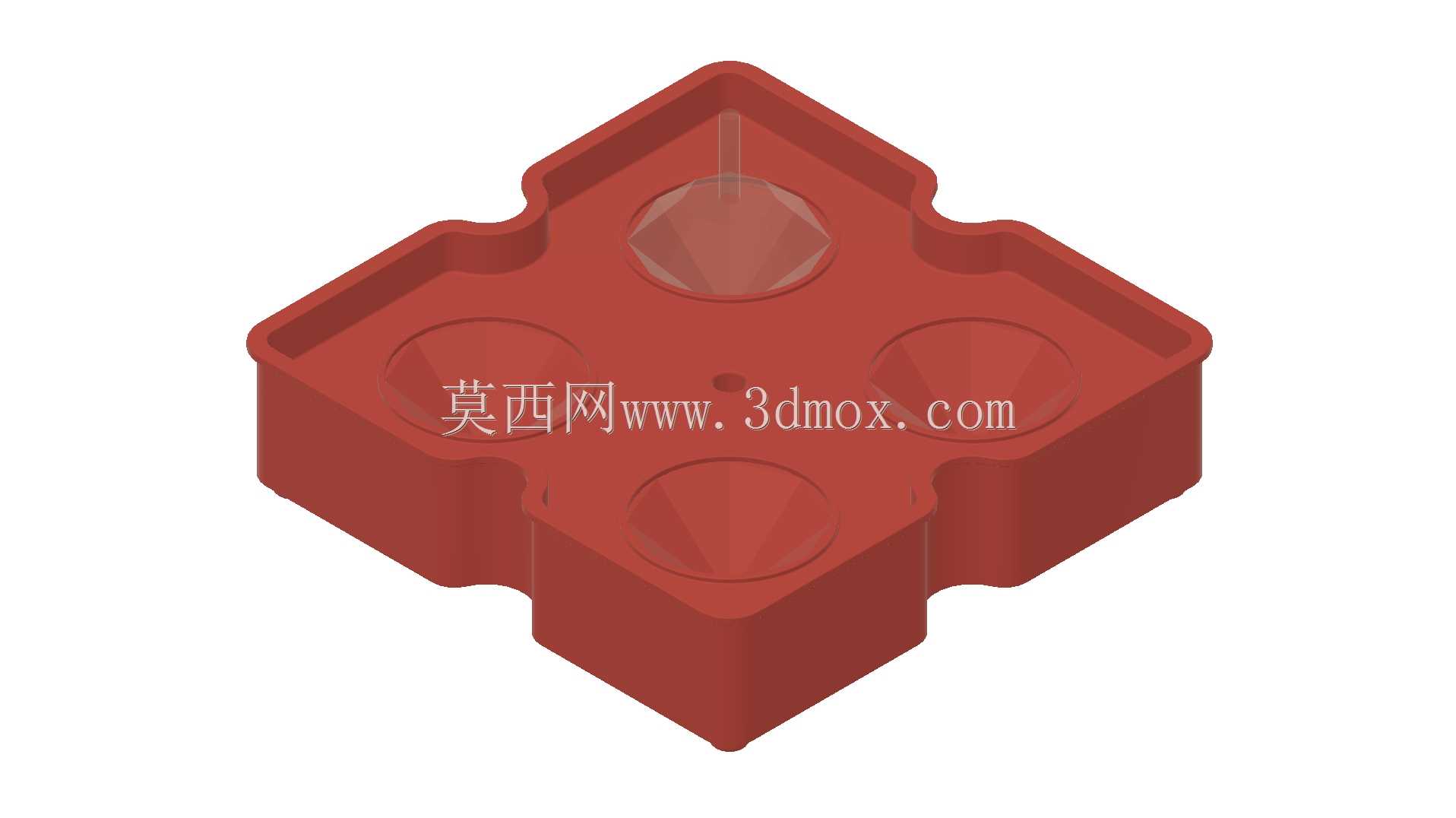

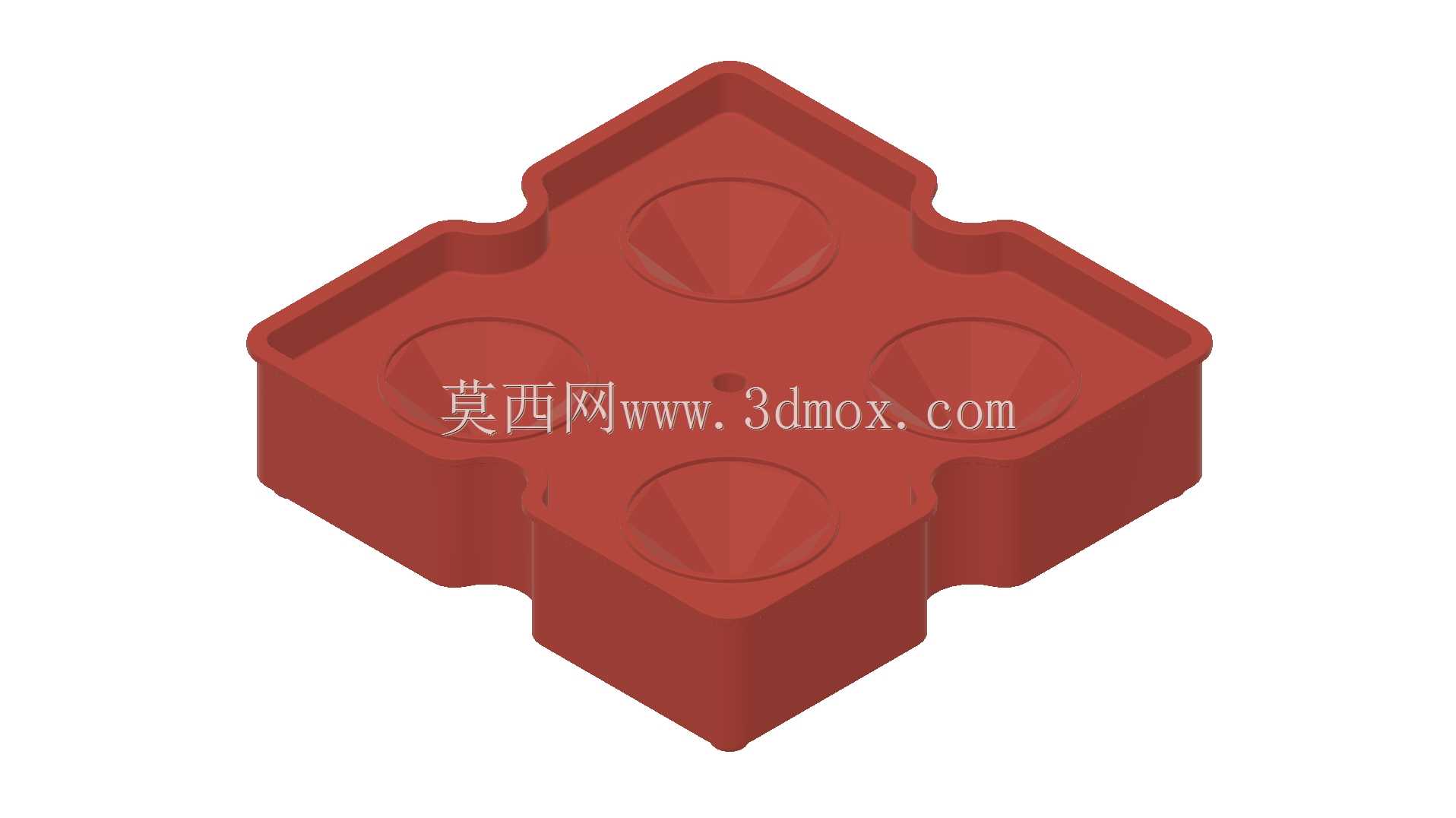

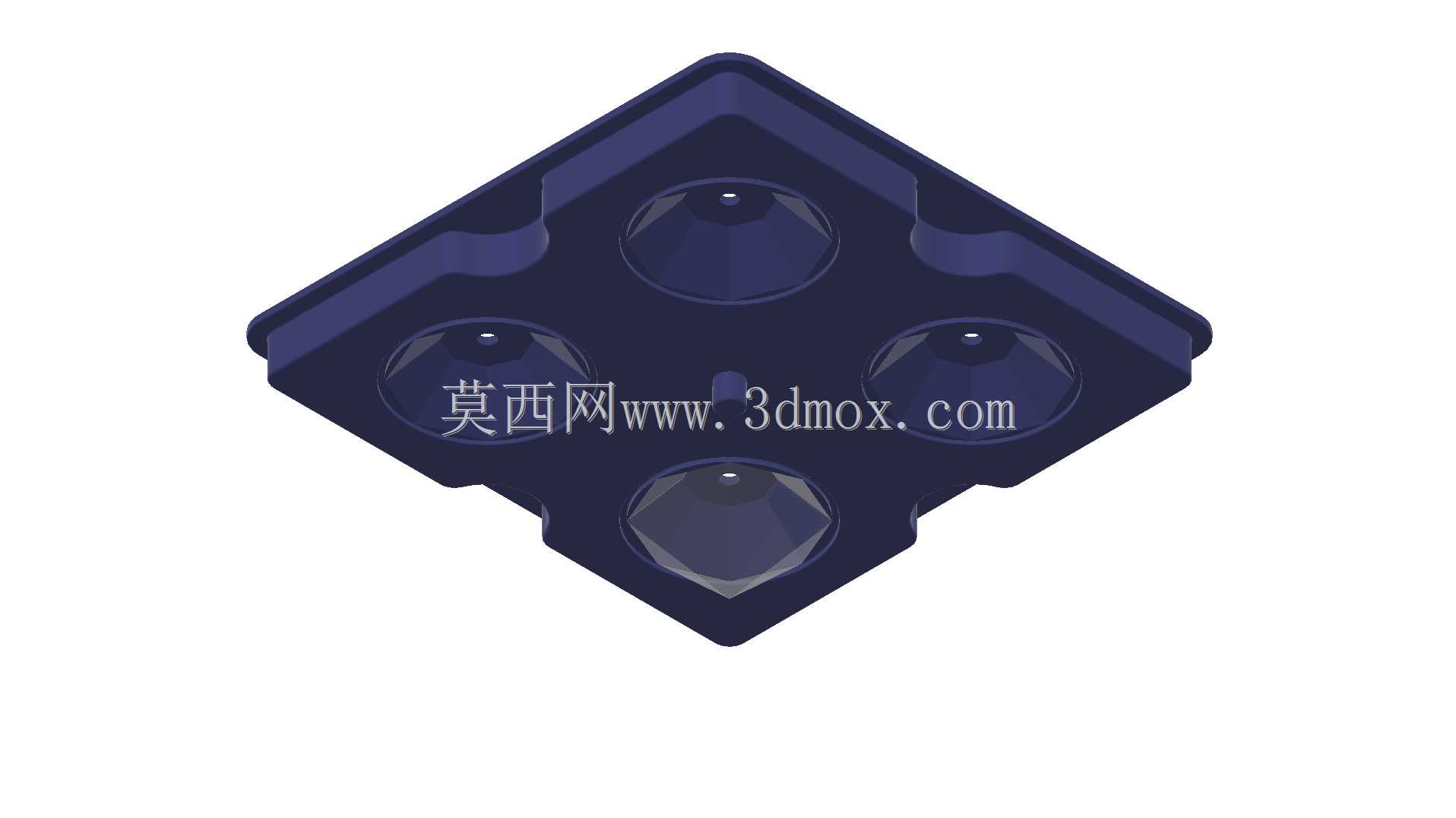

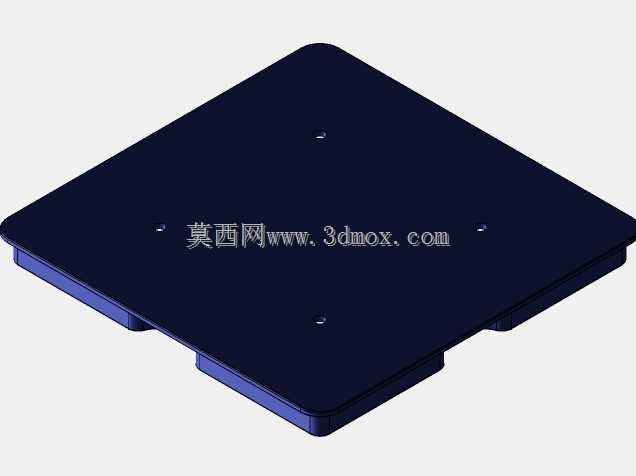

　　这款四腔钻石造型的橡胶制冰模具，核心应用场景覆盖家用冷饮制作、商用酒吧冰品定型、餐饮门店创意冰块生产等多个领域，区别于常规方形冰格的设计，其成型后的冰块为多面切割的钻石形态，能够在饮品中提升视觉质感，同时多棱面结构可以减缓冰块融化速度，降低饮品稀释速率，适配威士忌、特调鸡尾酒等对冰块形态有要求的使用场景。从实际用途来看，该模具采用柔性橡胶材质作为成型基体，利用橡胶本身的高弹性形变特性，解决了硬质塑料冰格脱模困难、冰块易残留断裂的问题，使用时仅需轻捏模腔外侧即可让成型冰块完整脱出，无需额外撬动或者冲水辅助，日常使用的操作效率更高。在功能特性设计上，模具整体采用一体化硫化成型结构，四个钻石型模腔呈十字对称分布在模体内部，

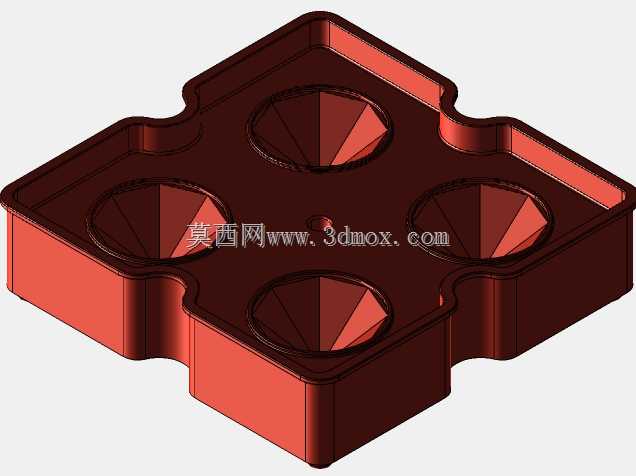

　　每个模腔的锥度经过反复校准，既保证钻石造型的棱边清晰度，又兼顾脱模时的顺畅度，不会因为模腔倒扣量过大导致橡胶形变不足无法脱模，也不会因为锥度过大让钻石造型的立体感缺失。模体的外轮廓做了对应四个模腔的外凸延伸结构，每个模腔外侧的凸起既可以作为脱模时的施力点位，也能让模具在冰箱冷冻层叠放时起到定位防滑的作用，避免叠放时模具滑移倾洒内部水体。模体顶部的边缘做了加厚翻边处理，翻边宽度控制在8mm左右，既可以提升模具整体的结构刚性，搬运注满水的模具时不会因为橡胶过软出现水体洒漏，也能让模具适配常规冰箱冷冻格的卡位尺寸，放置时不会出现卡合不稳的情况。从设计思路层面拆解，这款模具的建模过程首先要确定单颗钻石冰块的基础尺寸，

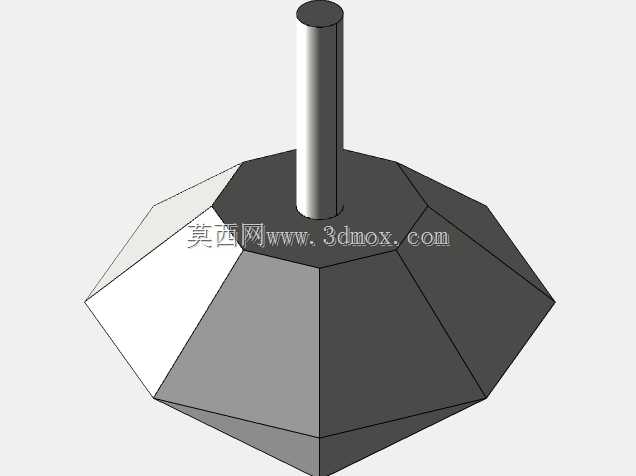

　　单颗成型冰块的最大直径控制在35mm，高度30mm，这个尺寸既可以适配常规口径的高杯、威士忌杯，不会出现冰块放不进杯口的问题，也能保证单块冰块的冷冻时长控制在4小时左右，符合日常家用冷冻的使用习惯。四个模腔的中心距设置为50mm，模腔之间的壁厚保留6mm的橡胶厚度，这个厚度既可以保证模腔之间的结构强度，反复按压脱模不会出现壁面开裂的情况，也能控制模具整体的外形尺寸，最终模具整体的外接正方形边长为120mm，整体高度35mm，这个尺寸边界可以适配绝大多数家用冰箱的冷冻抽屉格位，不会出现尺寸过大无法放置的问题。模腔内部的钻石面做了R0.3mm的小圆角过渡，避免橡胶模具硫化成型时锐角位置出现缺胶、毛边过重的问题，

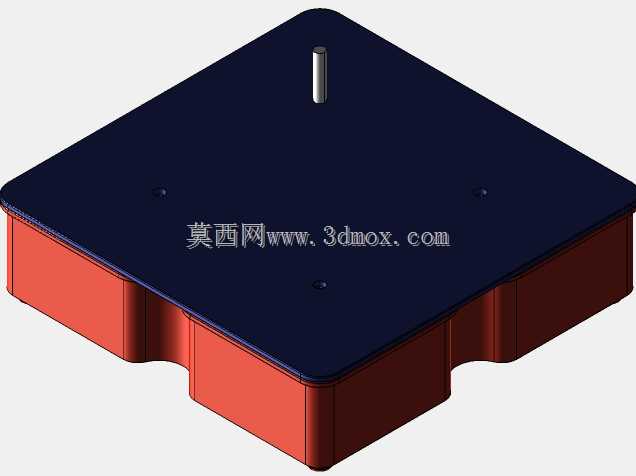

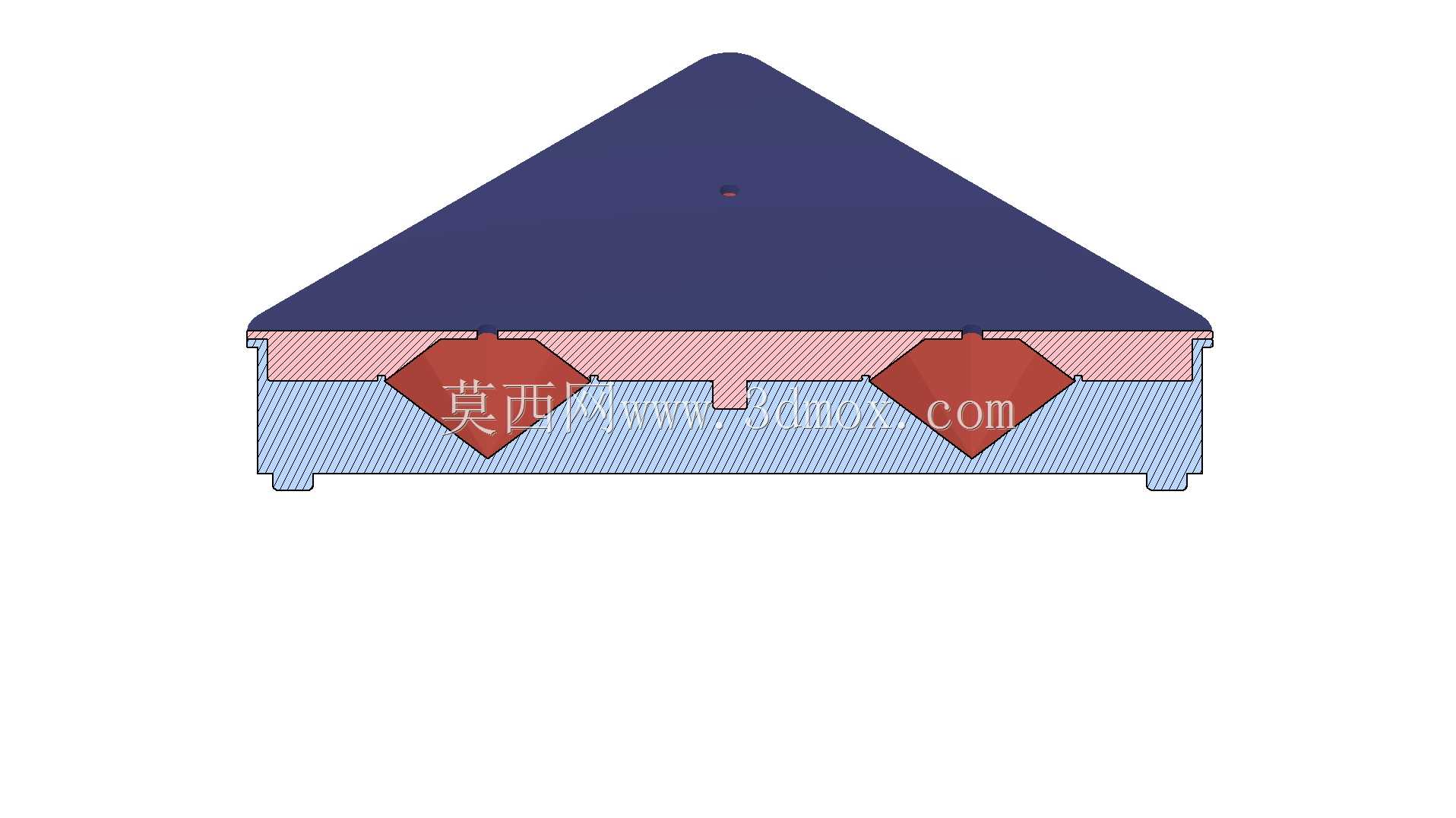

　　同时也能减少冰块成型后棱边过于锋利划伤手部的隐患。模具中心位置设置了一个直径2mm的微小排气孔，注水时模腔内部的空气可以通过这个小孔排出，避免冷冻过程中空气无法排出导致冰块内部出现过大气泡，影响钻石冰块的通透度。模体的底部做了1.5mm深度的网格防滑纹，放置在冰箱搁板或者操作台面上时不会轻易滑动，注满水搬运的过程中稳定性更好。考虑到橡胶材质的成型特性，整个模具的所有转角位置都做了均匀的圆角过渡，没有尖锐的直角结构，既可以提升橡胶硫化成型时的胶料流动性，减少产品成型缺陷，也能避免日常使用时直角位置应力集中导致的模具撕裂问题，延长模具的反复使用寿命。在实际建模过程中，需要重点关注模腔的拔模角度校准，钻石造型的每个斜面都要对应设置统一的脱模斜度，不能出现局部倒扣的结构，否则橡胶材质即使有弹性，也会在脱模时出现冰块棱边拉断的情况，同时要保证四个模腔的尺寸一致性，避免出现同模生产的冰块大小不一的问题。模体的外轮廓和内部模腔的壁厚要尽量保持均匀，壁厚差控制在2mm以内，避免橡胶硫化成型时因为壁厚不均出现收缩不一致，导致模具整体翘曲变形，放置时无法平稳贴合台面。另外，模具的上边缘做了微小的外翻弧度，注水时水流不会顺着模具外壁流到台面上，日常使用的清洁便利性更好，模具整体没有多余的拼接缝隙，清洗时可以直接冲水擦拭，不会出现污垢残留的卫生死角。
