带钥匙锁芯结构三维数模设计

　　日常民用与工业场景中，机械锁具始终是物理安防的核心基础部件，这套带配套钥匙的锁芯装配结构，覆盖了锁具从锁止到解锁全流程的运动逻辑，可直接用于锁具产品开发阶段的结构验证、运动干涉检查以及配套工装的设计参考。从实际应用场景来看，这类锁芯结构既可以适配民用入户门锁、抽屉锁、柜门锁等常规安防场景，也可经过材质与公差调整后用于工业设备舱门锁、特种装备防护锁等对可靠性要求更高的场合，核心作用是通过钥匙齿形与锁芯内部弹子、挡片的匹配，实现锁止状态的可靠保持与解锁动作的顺畅执行，避免非授权开启。

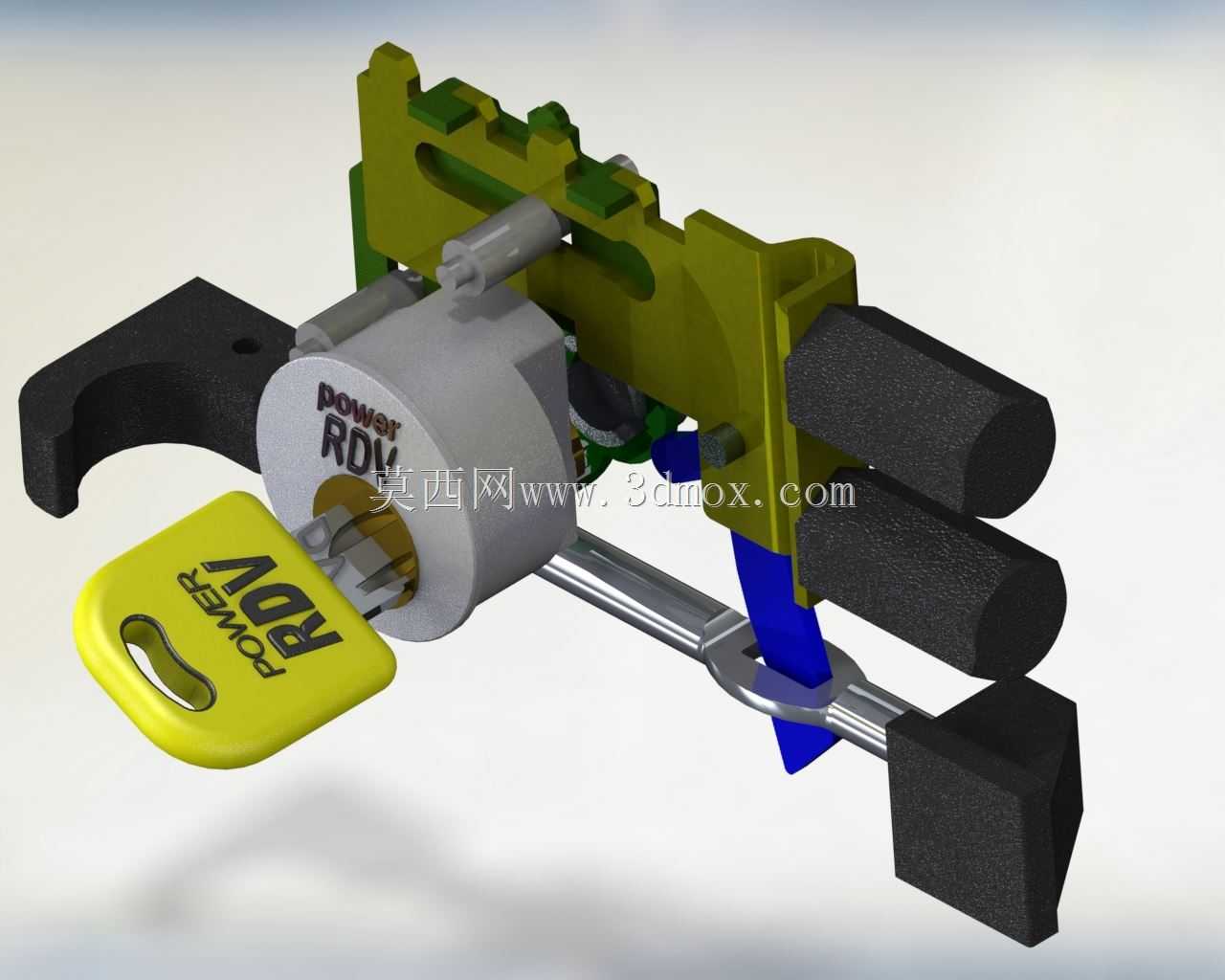

　　从功能特性上看，这套结构完整还原了弹子锁的核心工作逻辑：锁芯本体与锁体外壳之间设置有对应排列的弹子孔位，插入匹配钥匙时，钥匙齿面的不同高度会将各位置弹子顶推至锁芯与外壳的分界切面处，此时锁芯可随钥匙转动，带动尾部的锁舌传动件完成解锁动作；拔出钥匙或插入非匹配钥匙时，弹子会在弹簧作用下卡入锁芯与外壳的衔接位置，锁芯无法转动，保持锁止状态。结构中还集成了锁舌的联动拨块、复位弹性件以及安装定位结构，完整复现了锁具从钥匙插入、转动到锁舌伸缩的全运动链路，没有做过度的结构简化，能够真实反映实际产品的装配关系。

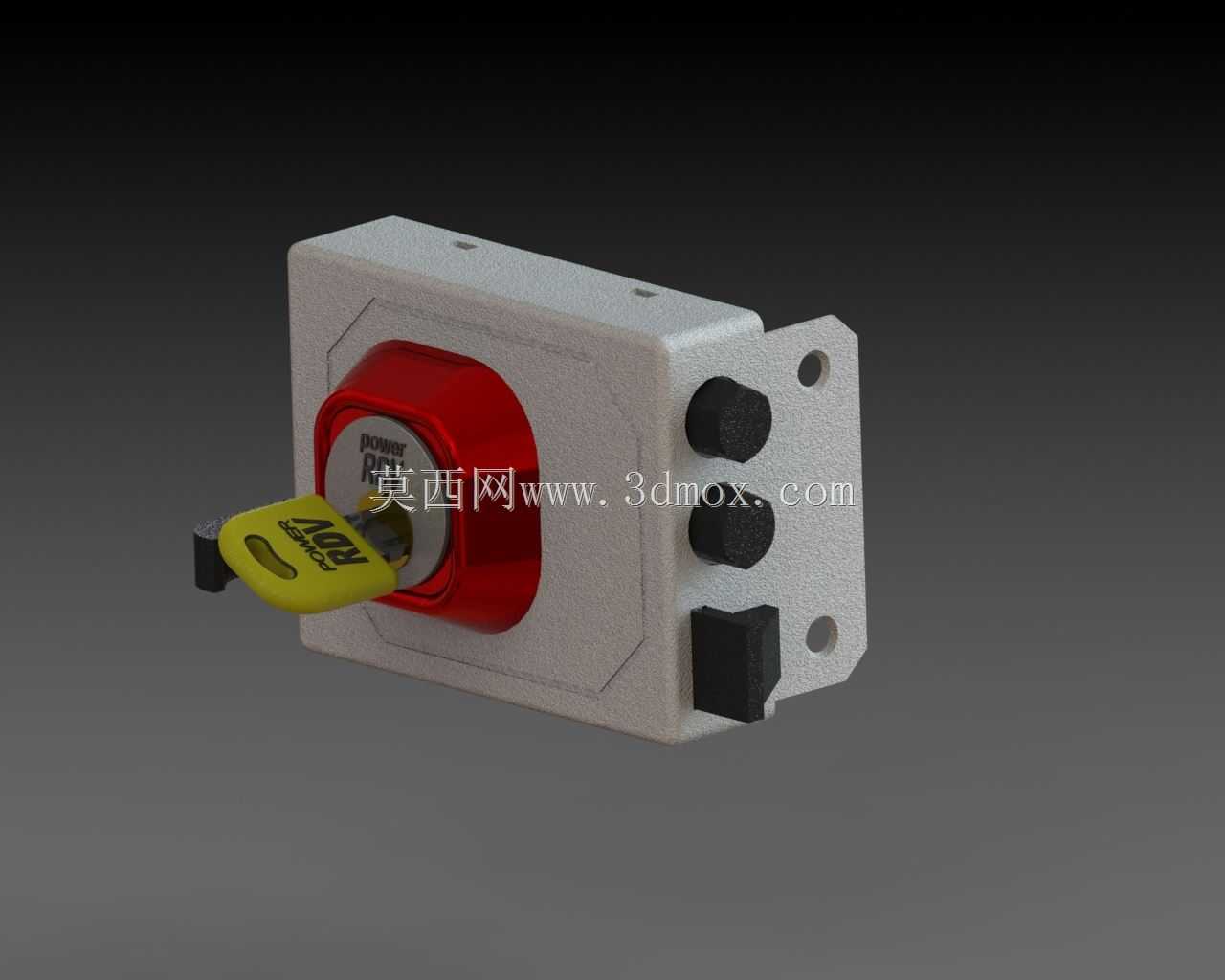

　　设计思路上，这套结构优先保证了运动逻辑的准确性，所有配合部位的公差预留都符合五金锁具的常规加工工艺要求：弹子与弹子孔的配合采用间隙配合，保证弹子在孔内滑动顺畅无卡滞，同时配合间隙控制在合理范围，避免晃动量过大导致的齿形匹配精度下降；钥匙插入的导向槽做了导入斜角设计，实际使用时钥匙无需完全对准即可顺利插入锁芯孔，提升使用手感；锁芯尾部的传动拨块采用异形截面设计，与锁舌部件的连接无多余空行程，转动钥匙时锁舌可即时响应动作，避免解锁过程中的虚位问题。外观部分的钥匙握持位做了弧形凹陷与挂孔设计，既符合人手拧转钥匙时的施力习惯，也方便钥匙串的悬挂携带，锁芯外壳的安装位设置有定位凸台与固定孔，可直接适配标准尺寸的锁具安装开孔，无需额外做安装位的改型设计。

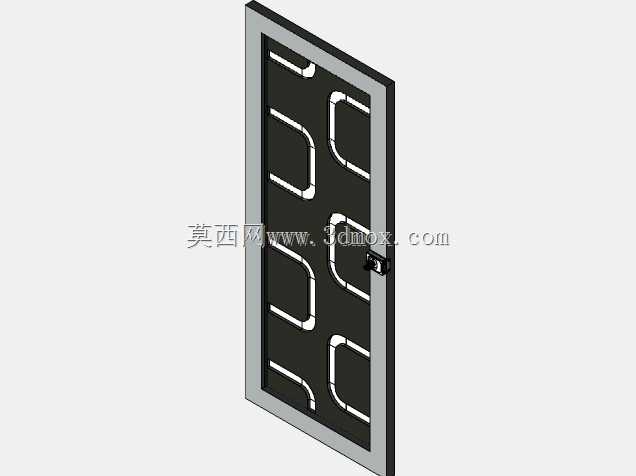

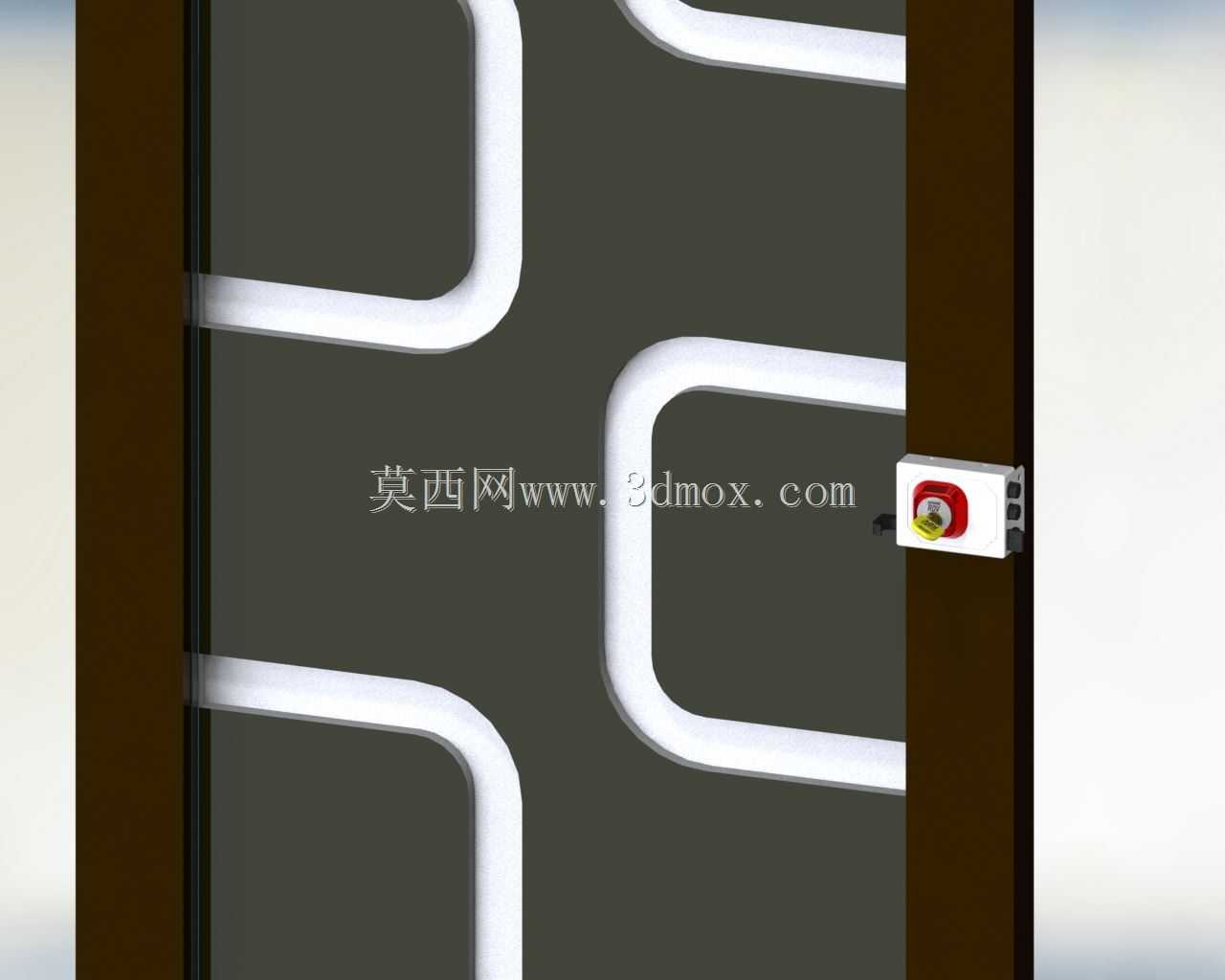

　　外形尺寸与安装边界方面，这套锁芯的主体外径符合常规民用锁具的通用安装尺寸，锁芯长度适配常规厚度的门板或柜板，安装时仅需在安装面开出对应直径的通孔，通过侧面的紧定螺钉即可完成锁芯的固定，无需复杂的安装工装；钥匙的尺寸符合人手握持的合理范围，插入锁芯后外露的握持部分长度足够，拧转时不会出现手指与安装面干涉的问题。结构中所有弹性部件的安装位都做了限位设计，装配时弹簧不会出现弹出或错位的问题，弹子的端部做了圆弧倒角，与钥匙齿面接触时为滑动摩擦，长期使用不会出现齿面过度磨损导致的开锁卡顿问题。锁芯转动的行程做了硬限位设计，钥匙转动到解锁或锁止的极限位置时会被结构挡住，不会出现转动过度导致内部零件损坏的问题，同时限位位置的角度经过校准，刚好对应锁舌完全伸出或完全缩回的状态，实际装配后无需额外调整行程即可正常使用。对于结构设计从业者来说，这套数模可直接作为锁具类产品设计的参考基准，也可基于此结构改型设计不同齿形、不同安装尺寸的衍生锁具产品，省去从零开始搭建核心结构的时间，同时数模中所有配合关系都经过运动验证，不会出现原理性的结构错误。
