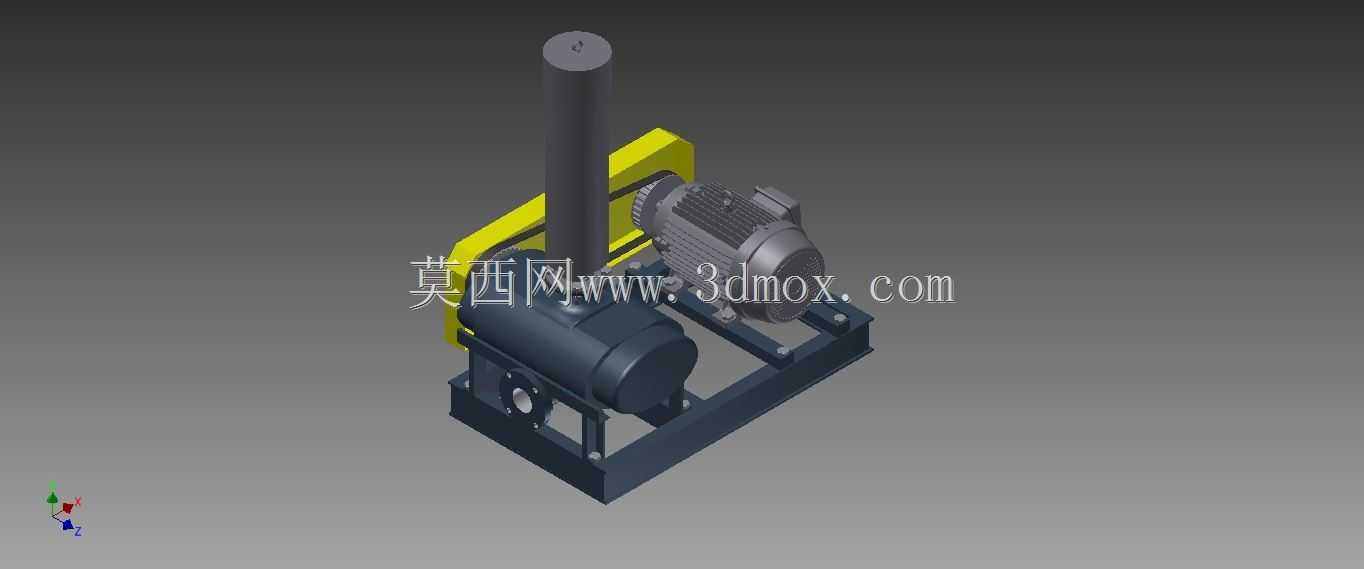

水处理用罗茨鼓风机集成机组结构

　　在市政污水处理、工业废水处理的曝气环节，罗茨鼓风机是核心的气源供给设备，这套集成式的机组结构，正是针对水处理场景的安装、运维需求完成的三维结构设计。不同于零散供货的散件形式，这套结构将罗茨风机主机、驱动电机、进出口消音组件、共用安装底座、防护护罩全部整合为一体，现场安装时仅需完成进出口管路对接、电源接线即可投入使用，大幅缩减现场安装的调试周期，也避免了散件现场拼装带来的同轴度偏差、固定强度不足等常见问题。

　　从实际用途来看，这套机组的核心作用是为水处理生化池提供稳定的低压压缩空气，一方面满足好氧微生物降解污染物的氧气供给需求，另一方面通过鼓入的空气带动池内水体流动，避免活性污泥沉积板结，保障生化处理环节的运行稳定性。相较于其他类型的鼓风设备，罗茨鼓风机在低压力区间的风量输出稳定性极强，不会因为后端管路阻力的小幅波动出现风量骤变，这一特性刚好匹配水处理曝气环节对风量恒定的核心要求，不会因为风压波动导致局部曝气不足、污泥厌氧发臭的问题。

　　在功能特性的设计考量上，首先针对水处理车间常年高湿度、易有腐蚀性气体的环境，机组的安装底座采用型钢焊接框架结构，所有焊接位置都做了圆角过渡处理，避免应力集中，同时底座上预留了通用的安装固定孔位，适配多数水处理厂的设备安装基础尺寸，不需要额外做基础改造。驱动电机和风机主机之间采用带传动结构，这种结构一方面可以通过带轮的配比调整风机的实际运行转速，匹配不同处理规模下的风量需求，另一方面带传动本身具备一定的过载缓冲能力，当风机入口意外吸入杂物导致负载突增时，传动带会出现打滑，避免直接烧毁电机或者打坏风机内部的转子结构。进出口位置的立式消音管路设计，是针对风机运行时的气流脉动噪音做的优化，内部预留了消音棉的安装腔室，可以有效降低气流高频噪音，改善车间内的作业环境，侧面的黄色护罩覆盖在传动带区域，既可以避免运行过程中杂物卷入传动部位，也能防止运维人员误触转动部件发生安全事故，护罩采用快拆式的固定结构，日常更换传动带时不需要完全拆解护罩，只需要松开固定卡扣即可掀开操作，降低运维的工作量。

　　设计过程中首先确定的是安装边界尺寸，整套机组的底座长宽尺寸控制在常规水处理设备通道的通行宽度以内，方便设备进场搬运，不需要额外拆改车间的通道门或者墙体。主机和电机的安装位置做了同轴度的公差预留，底座上的电机安装位设计了长条形的调节孔，方便现场安装时调整传动带的张紧度，不需要额外加工调整垫片。进出口管路的连接法兰采用通用的公称通径标准，和水处理行业常用的曝气风管尺寸完全匹配，现场对接时不需要额外制作变径接头。立式的出口管路向上延伸，既可以方便对接上方铺设的主风管，也能避免管路内的冷凝水倒灌进入风机主机内部，损坏转子和密封结构。

　　从结构细节来看，风机主机的底部设置了减震垫安装位，运行时可以将主机的震动和底座做柔性隔离，降低震动向地面和管路传递，避免长期震动导致管路法兰松动漏气。电机的接线盒位置朝向机组外侧，方便现场接线操作，不需要探到机组内部操作，提升接线作业的安全性。底座的下方预留了叉车孔位，短距离转运时可以直接用叉车搬运，不需要额外吊装，适配车间内的设备移位需求。整体结构没有冗余的设计部件，所有结构都围绕水处理场景的实际使用需求做了针对性优化，不管是新建设备的选型参考，还是现有设备的改造建模，都可以直接参照这套结构的尺寸布局做调整，减少重复设计的工作量。
