废水处理用高压潜水泵结构设计

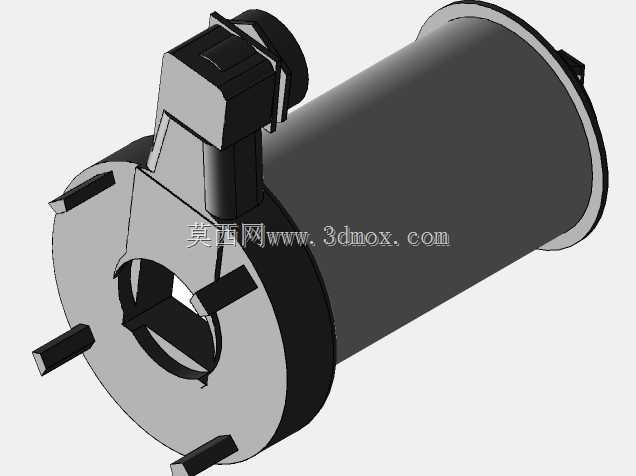

这款高压潜水泵的三维结构设计，核心面向工业废水处理场景的水下排污作业需求，在结构布局上充分考虑了浸没式工作的工况特点。从整体结构来看，泵体采用立式圆柱型主体布局，上部为密封的动力腔体安装区域，顶部设置的提吊结构兼顾安装吊装与日常检修提拿的受力需求，边缘做圆弧过渡处理避免应力集中，同时减少水下杂物挂连的概率。下部集成泵体流道与出水接口，侧置的内螺纹出水接口采用偏心布局设计，既保证出水方向与管路安装的操作空间，也平衡了泵体整体重心，避免长期浸没工作时因重心偏移导致的安装基座受力不均问题。

在功能特性设计上，这款泵针对废水介质的特性做了结构适配，底部的进水区域预留了足够的过流间隙，可允许一定粒径的固体杂质通过流道，避免大颗粒杂物卡滞叶轮；腔体之间的密封结构采用多层台阶式密封面设计，相比平面密封能更好地抵御水下高压环境的渗漏风险，保障动力部件在浸没状态下的运行稳定性。设计过程中优先考虑了安装边界的适配性，整体径向尺寸控制紧凑，可适配多数标准规格的废水集水井、调节池的安装预留孔位，底部的支撑脚采用三点式布局，既可以直接放置在池底平面稳定支撑，也能匹配配套的自动耦合安装装置，无需人工下井即可完成泵体的安装与提升作业，适配不同规模废水处理站点的安装条件。

从实际应用角度出发，这款泵的结构设计充分覆盖了工业废水处理环节中集水池提升、排污中转、应急排水等多个使用场景，侧置出水接口的角度经过反复校核，可直接对接标准规格的镀锌输水管道与UPVC排污管道，减少现场安装时的管路改造成本。泵体外部的加强筋布局沿着流体冲击的受力方向分布，在不额外增加整体重量的前提下提升了壳体的结构强度，可承受废水输送过程中的水压脉动冲击，同时抵御水下泥沙、杂质的长期磨损。上部腔体的外径略大于下部泵体直径，形成的台阶结构可作为安装时的限位面，配合耦合装置的导轨可实现泵体下放过程中的自动对位，降低现场安装的对位难度，尤其适合井下狭小空间的作业需求。
