高精密无螺纹正弦角度可调台钳结构

　　在精密机加工、模具修配、角度零件检测的作业场景里，常规平口钳只能完成垂直方向的工件夹持，遇到带固定斜度、锥面、复合角度的零件加工时，往往需要搭配角度垫铁、正弦规反复打表找正，不仅辅助装夹时间长，多次装夹带来的累积误差还容易导致零件尺寸超差，这款无螺纹结构的正弦台钳，正是针对这类小批量精密零件的角度装夹需求设计的专用夹持工装。

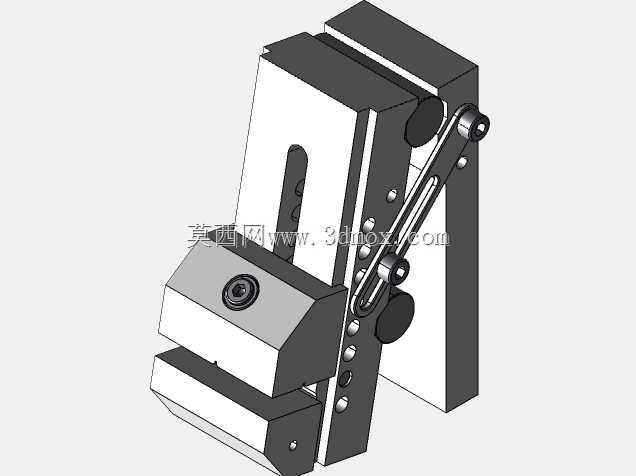

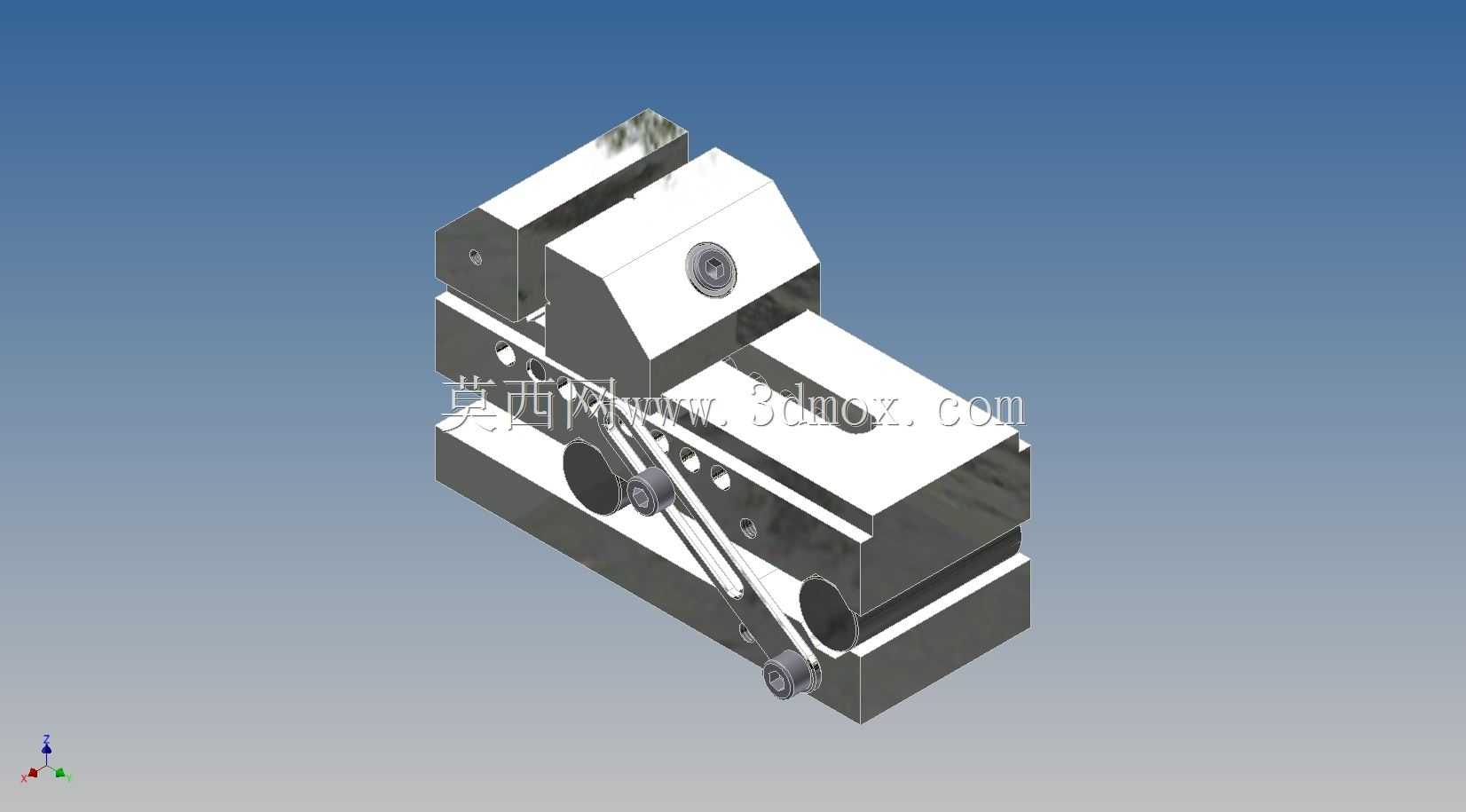

　　从功能特性来看，这款台钳摒弃了传统台钳依赖丝杠螺纹传动实现钳口开合、锁紧的结构，整套夹持动作通过连杆联动的无螺纹压紧机构实现，完全规避了传统螺纹丝杠长期使用后出现的螺纹磨损、间隙回程、锁紧力不足的问题，在频繁开合夹持的工况下能长期保持稳定的夹持精度。钳体底座集成了正弦尺的核心结构，底座两侧预留了标准量块的放置位，作业时只需根据需要加工的角度，通过三角函数计算出对应高度的量块组垫在底座圆柱与基准平台之间，就能快速将钳体调整到目标倾斜角度，无需反复打表校正钳体角度，角度调整的重复定位精度可以控制在微米级，完全满足精密磨床、慢走丝、坐标镗床的高精度装夹要求。

　　设计思路上，整套结构优先考虑了工装的刚性与长期使用的精度保持性，钳身主体采用整体式合金钢材质，钳口夹持面做了淬硬处理与细密防滑齿加工，既保证夹持大硬度工件时不会出现钳口压伤、变形，也能避免加工过程中工件受切削力作用出现滑移。联动锁紧机构的转轴位置都采用了过盈配合的硬质合金衬套，减少反复转动带来的磨损，所有活动面都做了精密磨削加工，装配后各运动副的间隙控制在0.01mm以内，避免锁紧时出现钳口上翘、角度偏移的问题。和传统带螺纹正弦钳不同，无螺纹结构的锁紧力通过连杆的死点位置实现，锁紧后整个钳体的受力形成封闭的力环，即使承受较大的铣削、磨削侧向力，钳口也不会出现松动退让，装夹稳定性远高于普通丝杠锁紧的台钳。

　　从安装边界与外形尺寸来看，这款台钳的底座采用了标准机用台钳的安装槽距，底面做了高精度的磨削基准面，可以直接适配磨床、线切割机床、加工中心的工作台T型槽安装，不需要额外制作过渡连接板。钳口的最大开合行程覆盖了小型精密零件的常规装夹尺寸，钳体整体的倾斜角度范围覆盖了日常加工最常用的0到45度区间，调整角度时不需要拆卸台钳，松开底座的锁紧手柄，垫入对应量块后重新锁紧即可完成角度切换。钳身的整体高度做了优化控制，安装在机床工作台上后不会超出机床的Z轴有效行程范围，对于行程有限的精密磨床、坐标测量设备也能兼容使用。

　　实际使用过程中，这款台钳既可以作为独立的角度装夹工装完成斜度零件的加工，也可以配合回转工作台使用，实现空间复合角度的零件装夹，在小型精密模具镶件、刀具刃磨、角度样板加工、精密零件角度检测等场景下，能大幅减少装夹找正的辅助时间，降低对操作人员的校表技能要求，同时因为没有外露的螺纹结构，加工产生的铁屑、磨削渣不会进入螺纹缝隙造成卡滞，日常清理维护也比传统丝杠台钳更简便，长期使用不需要频繁清理螺纹、加注润滑脂就能保持顺畅的开合动作。钳体的所有锁紧手柄都做了防滑处理，操作人员戴劳保手套也能快速完成锁紧、松开操作，不会出现打滑脱手的问题，在车间批量加工作业场景下的实用性更强。
