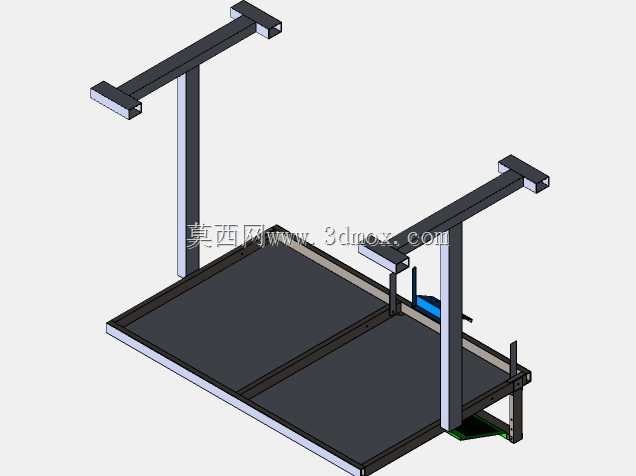

双工位悬臂式接线作业工作台结构

　　这套双工位悬臂式作业台架，主要面向线束装配、传感器接线、小型电气组件检测类的生产场景，在电子元器件组装、小型机电产品调试工位上应用十分普遍。从结构布局来看，台架采用矩形钢管焊接作为主体承托框架，台面预留了两块独立的作业区域，可同时容纳两名操作人员开展接线、检测、线束排布作业，相比单工位台架能有效提升单位面积的工位利用率，适合中小批量生产的车间排线工位使用。两侧的悬臂支架采用方管型材加工，通过垂直立柱与台面侧边的框架刚性连接，悬臂末端预留了标准安装接口，可根据实际作业需求固定照明灯具、检测探头、扫码枪、电动螺丝批等工位辅助器具，悬臂的伸出长度经过适配，作业覆盖范围刚好对应下方的台面操作区，

　　操作人员在接线作业时无需大幅度抬臂即可取用悬臂上挂载的工具，能有效降低长时间作业的疲劳度。台架的垂直立柱与台面框架的连接位置设置了加强筋板，避免悬臂挂载工具后出现立柱晃动、悬臂下挠的问题，保障工位器具的固定稳定性。台面采用防滑耐磨的复合板材铺设，边缘做了包边处理，台面上预留了线束过孔与小型元件收纳槽，接线过程中产生的短线头、剥线废料可通过台面侧边的导槽落入下方的废料收集结构，保持作业面整洁。台架底部的框架预留了脚轮安装位与调平脚垫接口，若需要在车间内灵活转移动工位可安装万向脚轮，固定工位使用时则可安装橡胶调平脚垫，抵消地面不平整带来的台架晃动问题。在设计思路上，这套台架优先考虑了接线作业的操作动线，

　　将常用工具的挂载点设置在操作人员手臂的舒适活动范围内，双工位的中间分隔位置预留了公共物料区，可放置接线端子、扎带、绝缘胶带等通用耗材，两名操作人员可共用耗材无需单独配置，减少工位的物料冗余。悬臂的高度设置经过人体工程学适配，垂直方向的安装高度可根据操作人员的身高、作业坐姿或站姿需求做上下调整，调整到位后通过紧定螺钉锁死，避免使用过程中出现滑移。台架侧边预留了电气走线槽，台面上的检测设备供电线路、照明线路可通过内置线槽排布，避免线路裸露在台面上干扰接线作业，同时也能减少线路被工具刮破引发的用电安全隐患。从安装边界来看，这套台架的整体占地尺寸适配常规车间的标准工位间距，放置时无需对现有车间布局做大幅调整，

　　台架底部的框架高度预留了脚踏空间，操作人员坐姿作业时腿部有充足的活动空间，不会出现磕碰框架的问题。台架的整体承重经过核算，台面单工位可承载不超过五十公斤的工装夹具与待加工产品，悬臂单端可挂载不超过五公斤的工位器具，完全满足接线作业、小型传感器调试的载荷需求。在实际使用中，这类台架还可根据具体的生产需求，在台面上加装防静电胶皮、烟雾净化接口、接线端子排固定座等附加结构，适配不同类型的电气接线作业场景，比如汽车传感器线束接线、小型工控模块接线、消费电子内部线束装配等场景都可直接适配，无需对主体结构做大幅修改。框架的焊接位置都做了打磨去毛刺处理，表面做了喷塑防锈处理，适配车间多油污、多粉尘的使用环境，长期使用也不会出现漆面脱落、框架锈蚀的问题。
