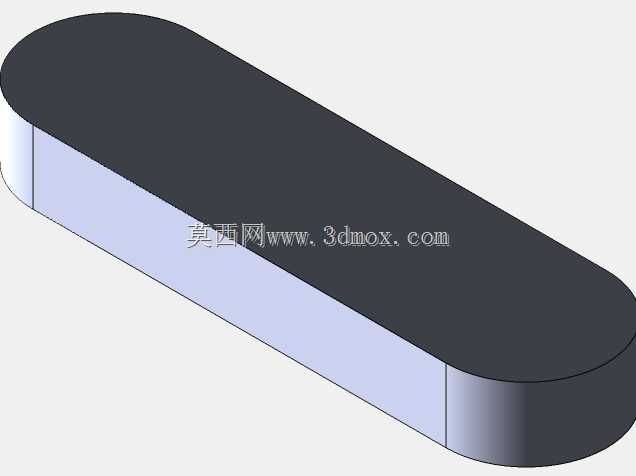

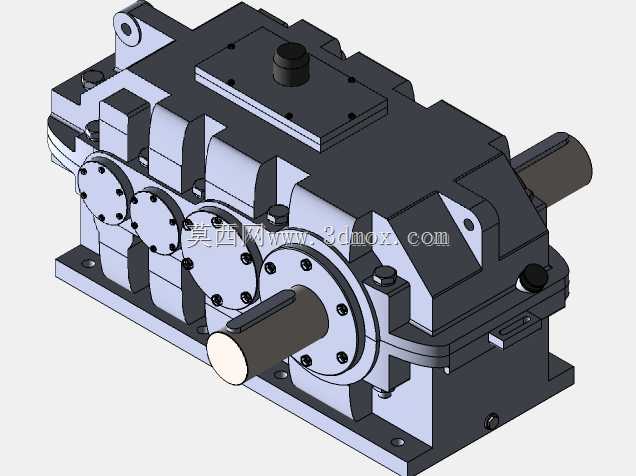

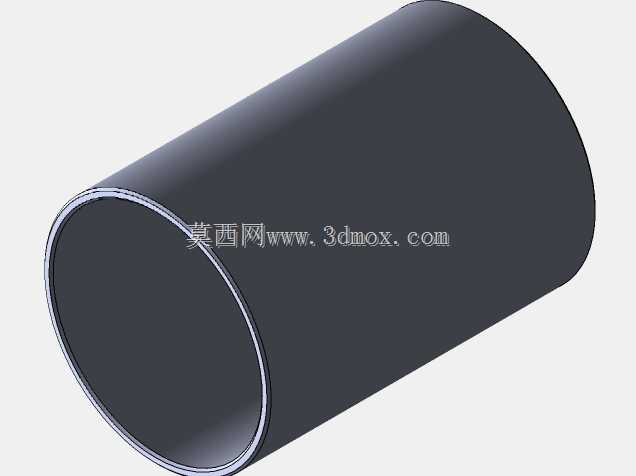

ELECON斜齿轮三级减速传动装置结构

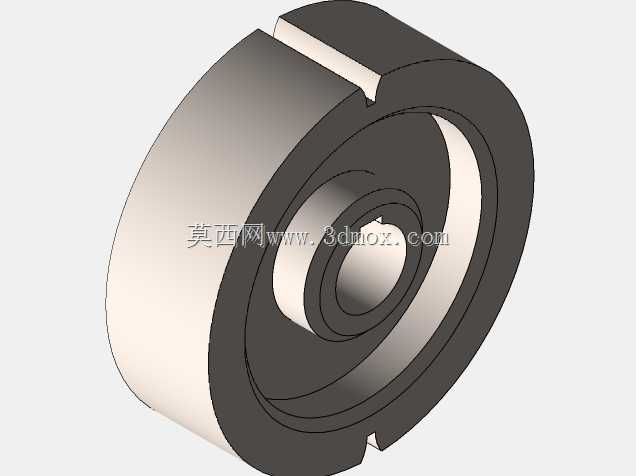

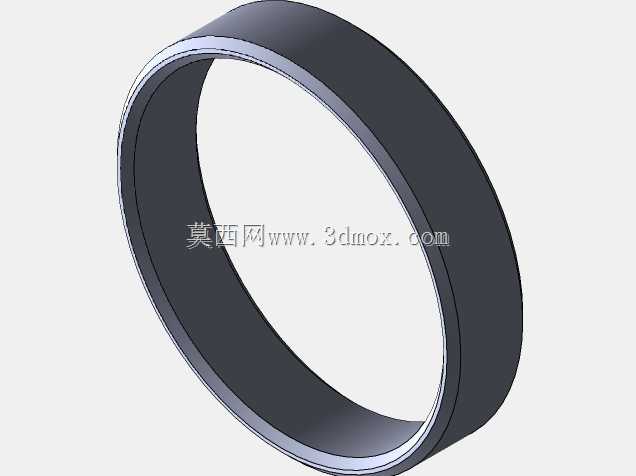

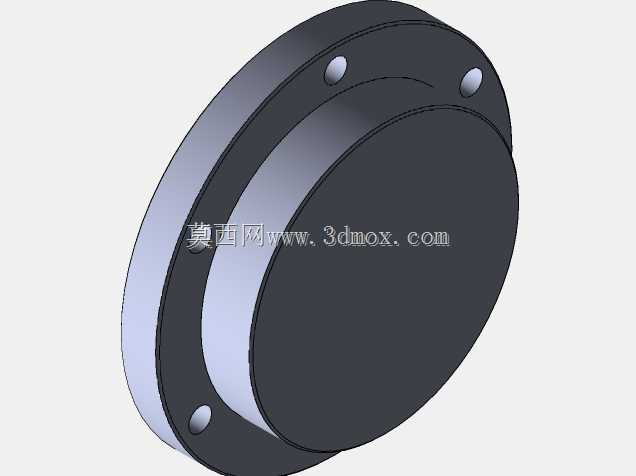

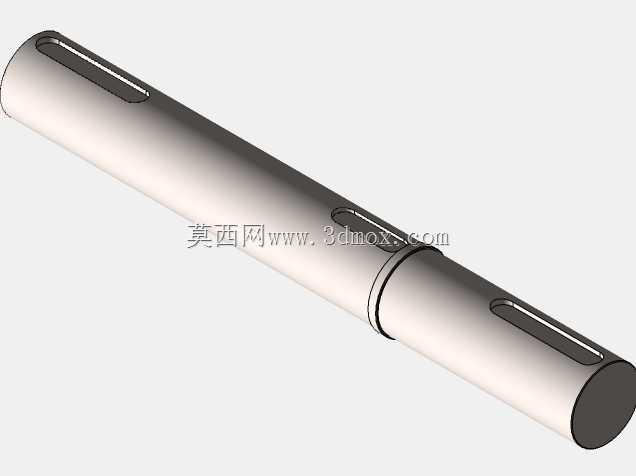

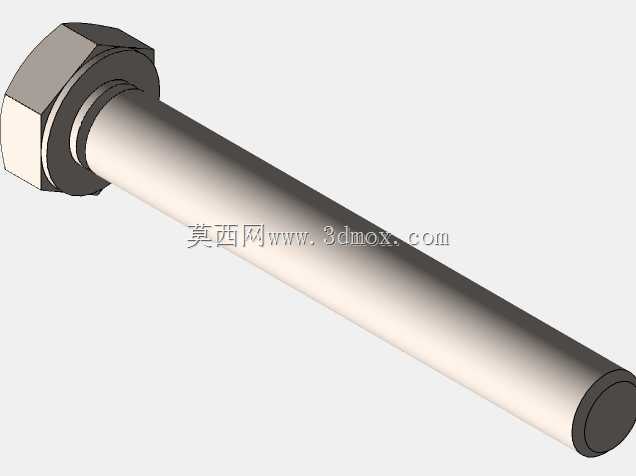

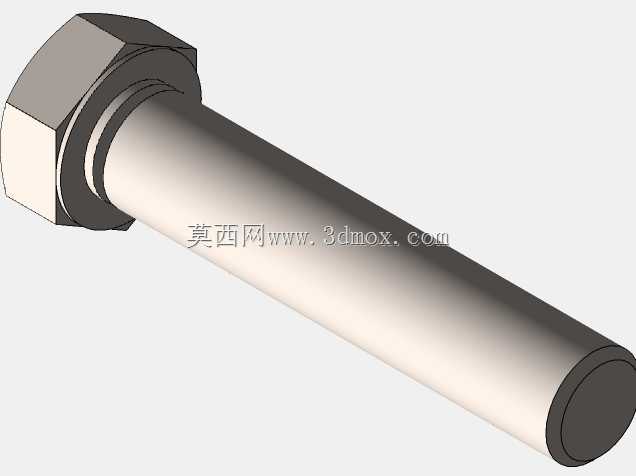

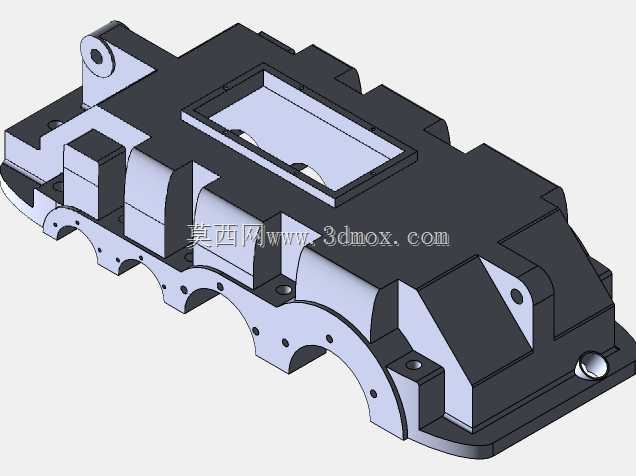

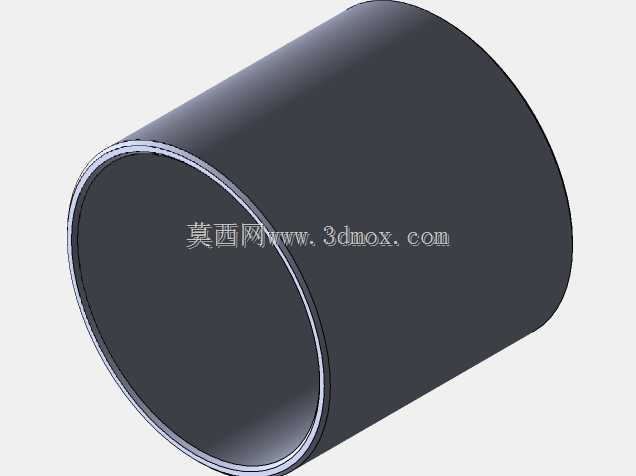

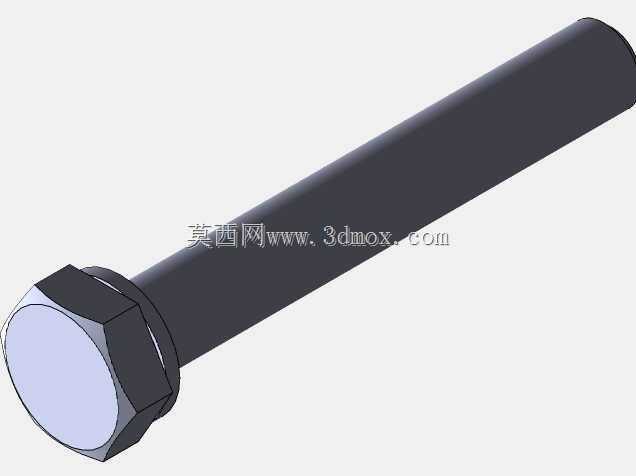

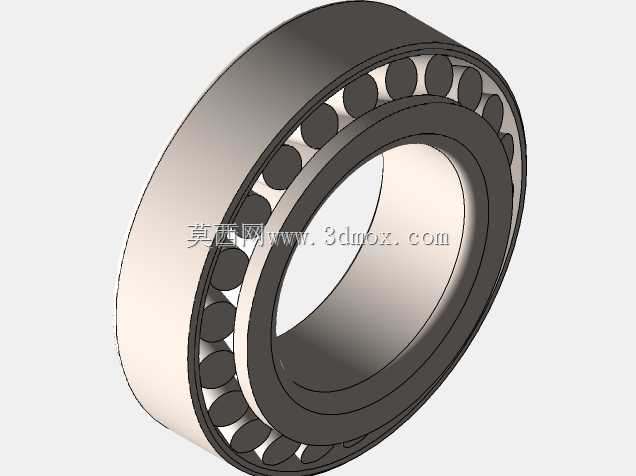

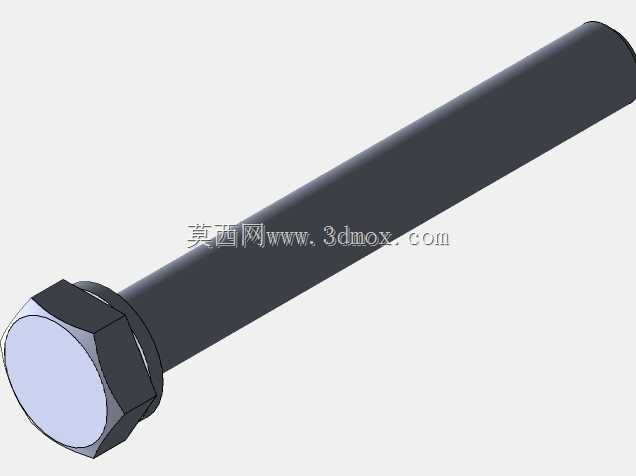

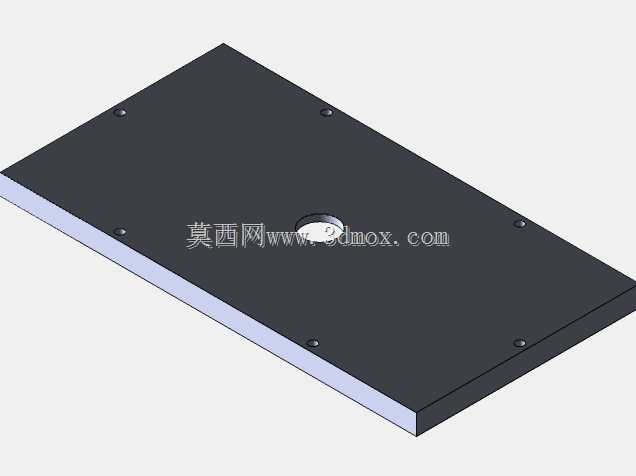

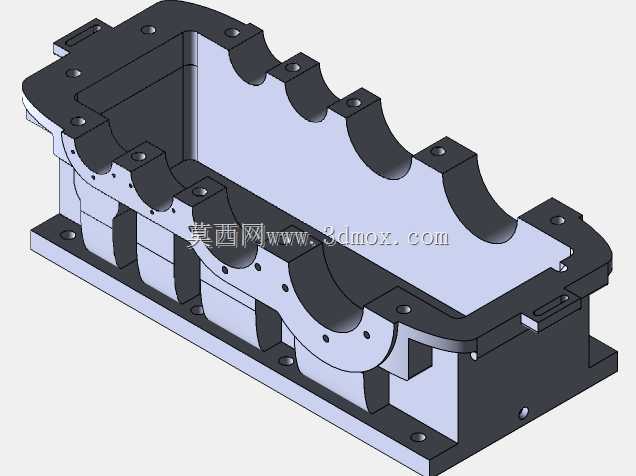

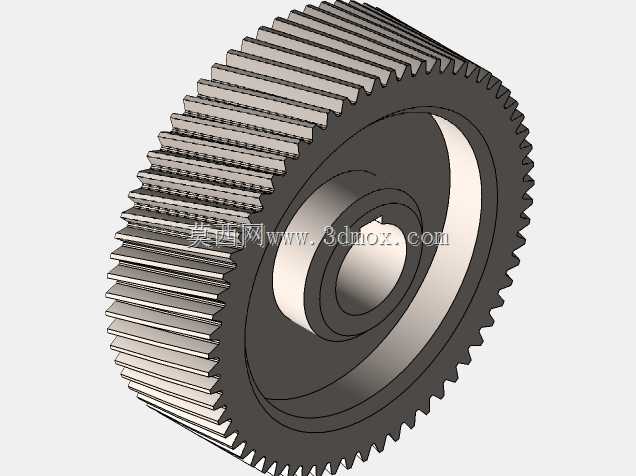

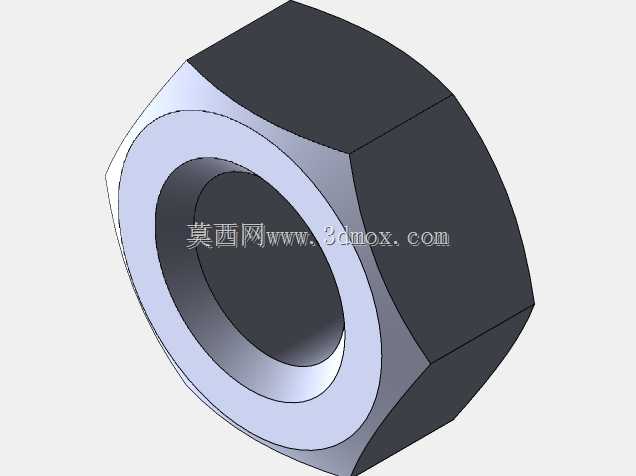

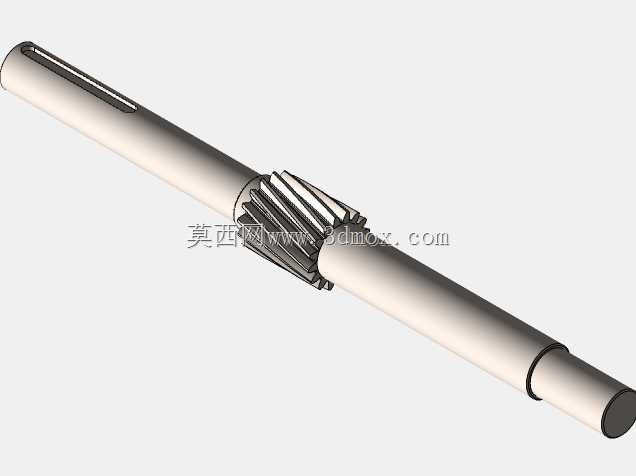

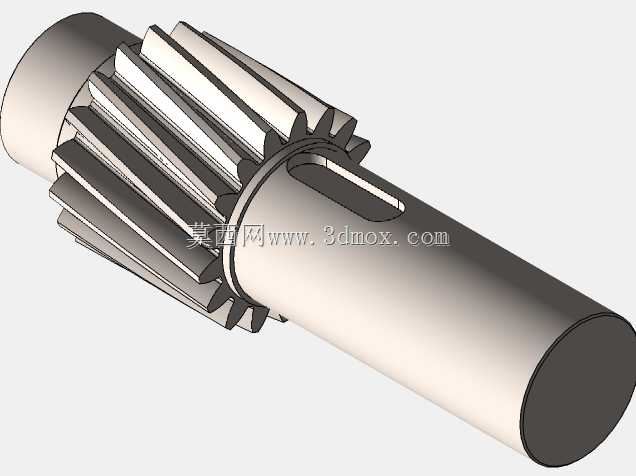

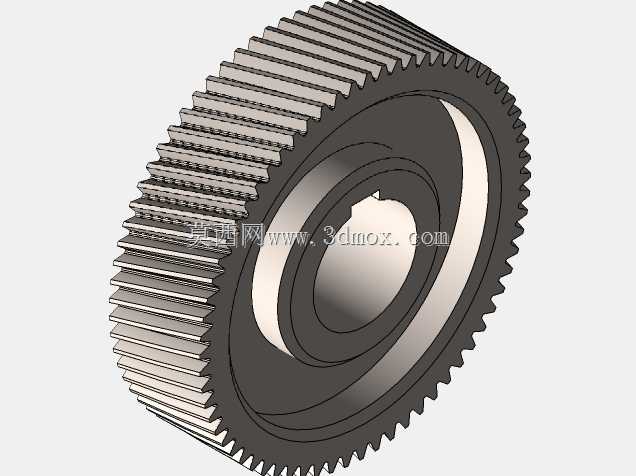

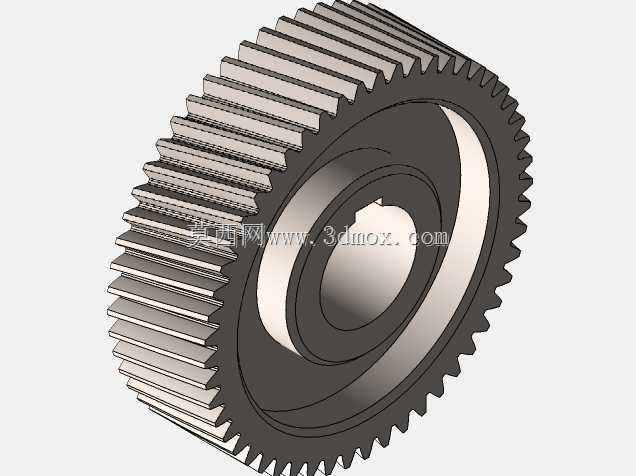

　　这款三级斜齿轮减速装置，核心适配重载工业传动场景，在矿山输送、冶金轧线、港口起重这类需要大扭矩输出、长周期连续运转的工况中，常作为动力端与执行端的核心衔接部件，匹配异步电机、伺服电机等不同动力源，将电机端的高转速低扭矩输入，通过三级齿轮副的啮合传动，转换为低转速大扭矩的输出，适配执行机构的负载运行需求。从结构设计逻辑来看，整体采用剖分式箱体结构，上下箱体通过定位销与高强度螺栓实现刚性连接，既保证了齿轮啮合腔的密封性能，也方便后期运维时拆解检查齿轮磨损、轴承游隙调整等操作。输入轴与输出轴采用平行轴布置方案，三级斜齿轮依次排布在箱体内腔，斜齿轮的啮合重合度相较直齿轮更高，传动过程中冲击载荷更小，运转噪音更低，同时承载能力也有明显提升，

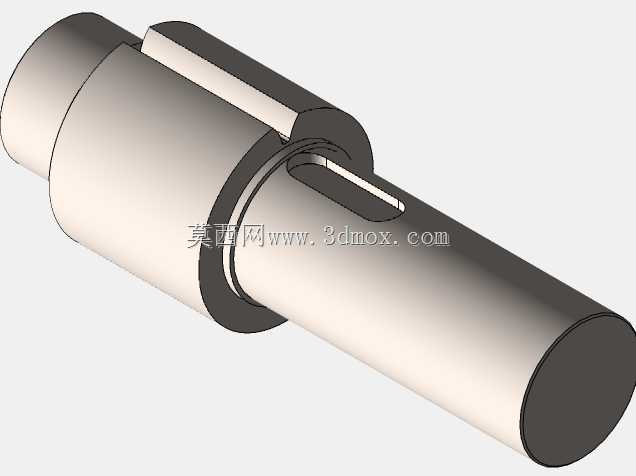

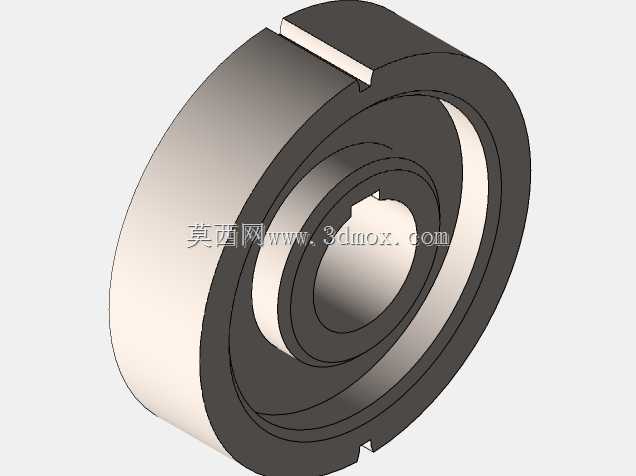

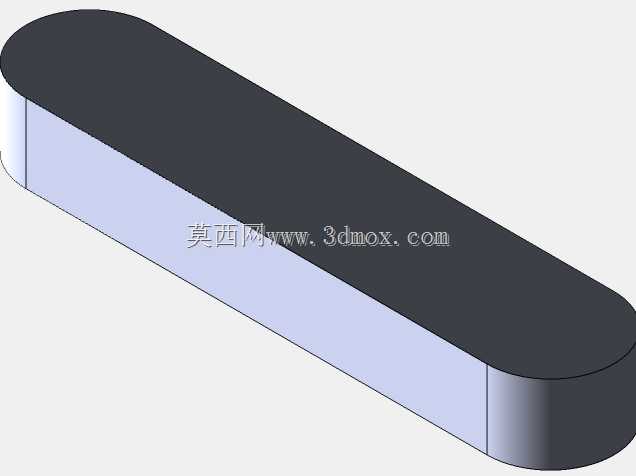

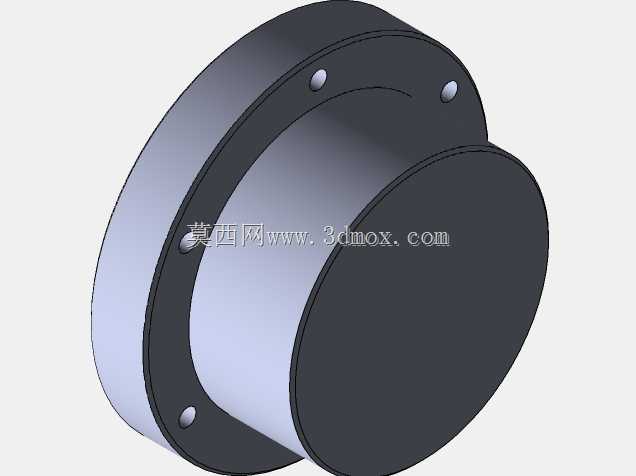

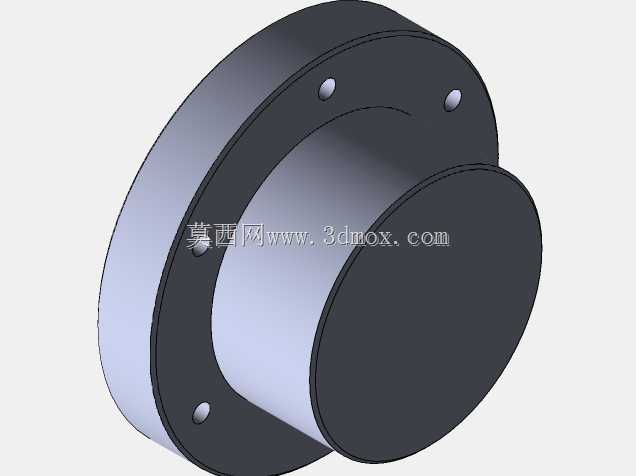

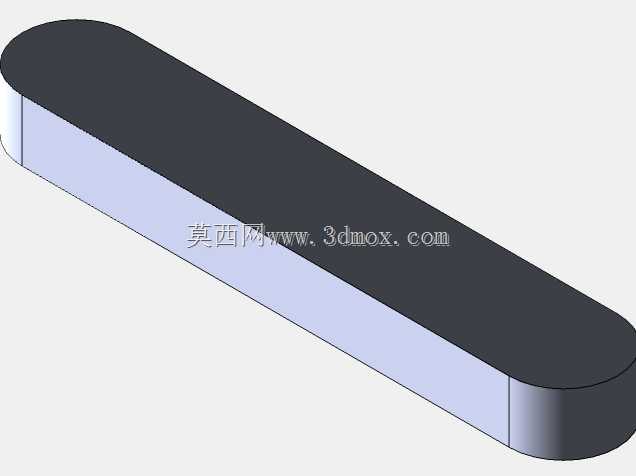

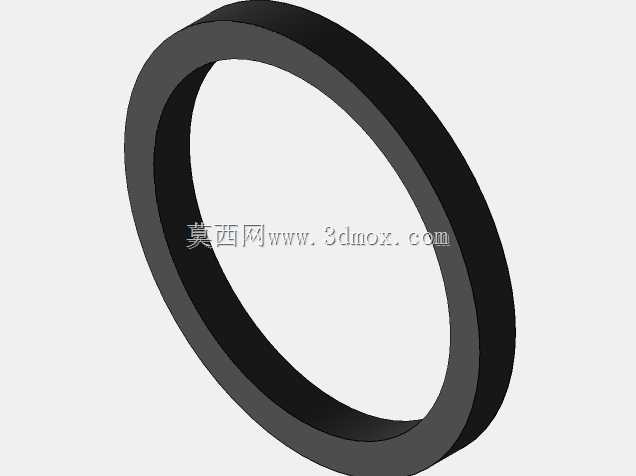

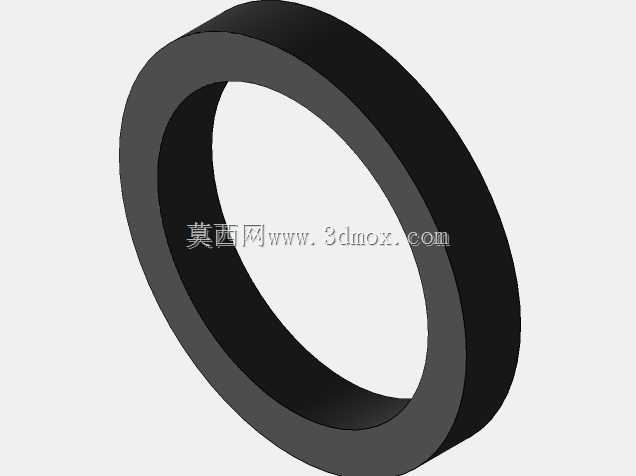

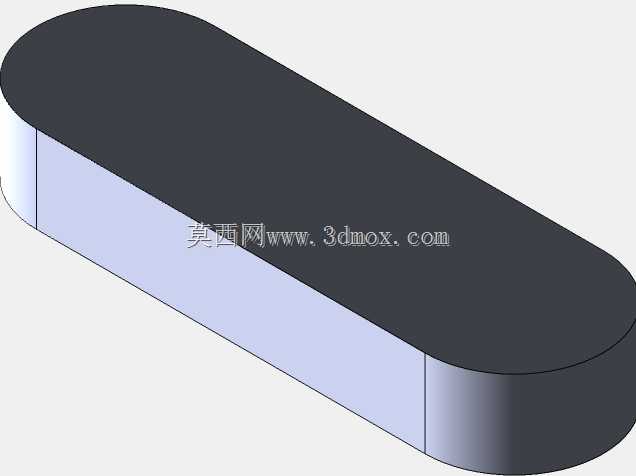

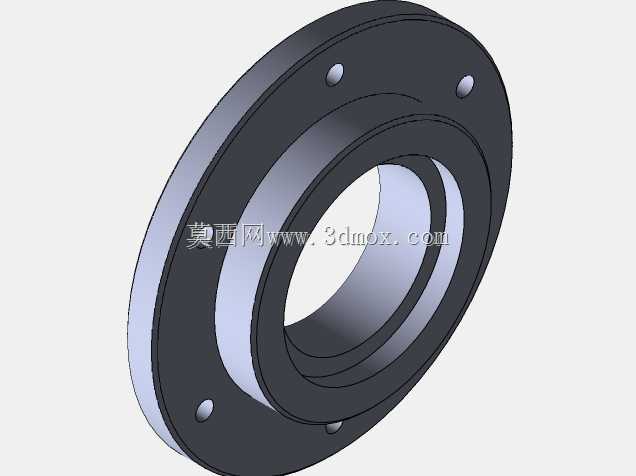

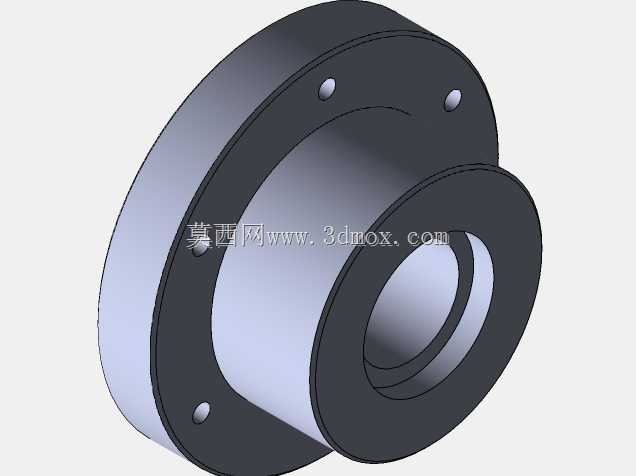

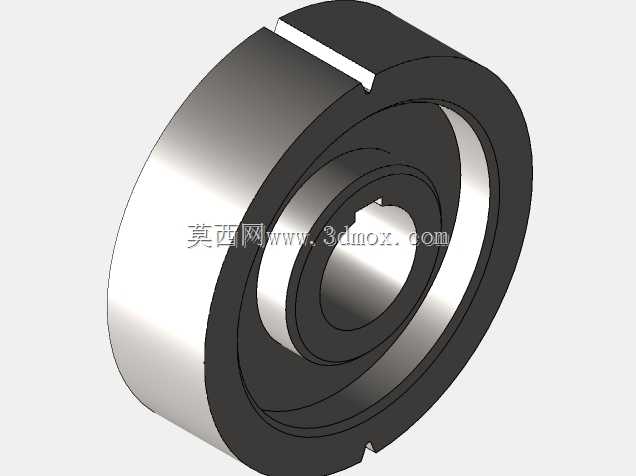

　　适合中高速重载的传动场景。箱体侧面预留的多个端盖安装位，对应每根传动轴的轴承支撑位置，端盖与箱体之间采用密封垫加油封的组合密封结构，既可以防止箱体内的润滑油泄漏，也能阻挡外部粉尘、水汽进入箱体内部，避免齿轮、轴承出现磨粒磨损。箱体底部设置一体化铸造的安装底座，底座上预留多个通孔安装位，安装时可通过螺栓将整机固定在设备机架的安装平面上，安装基准面经过铣削加工，平面度满足传动部件的同轴度安装要求，避免因安装面不平导致轴系偏载，缩短轴承与齿轮的使用寿命。输入轴、输出轴的轴伸端均采用标准轴径设计，可通过联轴器、链轮、带轮等不同连接件与动力端、负载端实现对接，轴伸位置的密封采用双唇口油封，能适应不同转速下的密封需求，

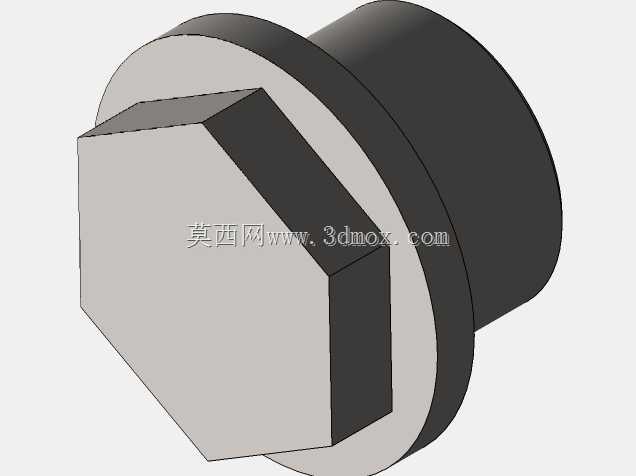

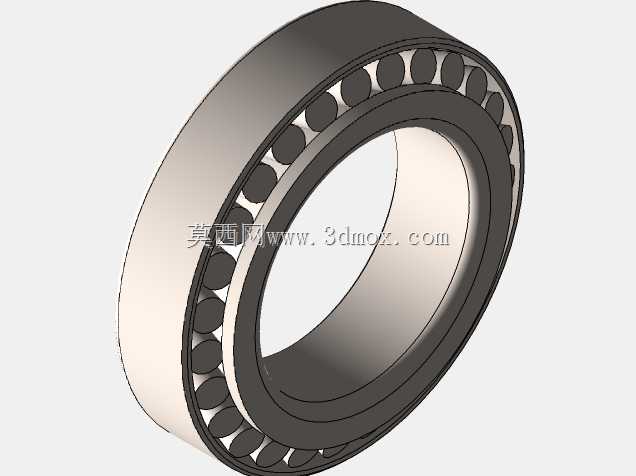

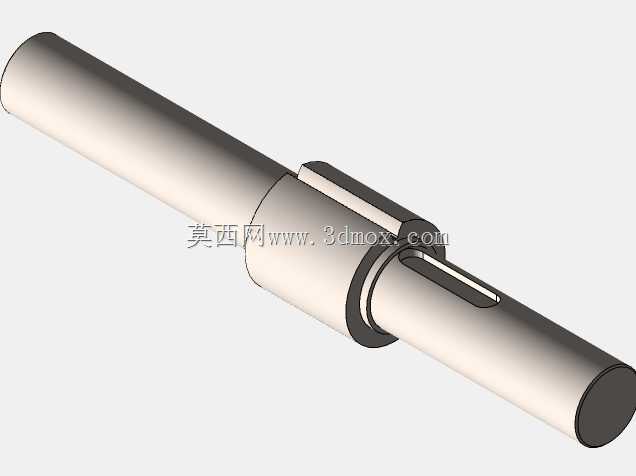

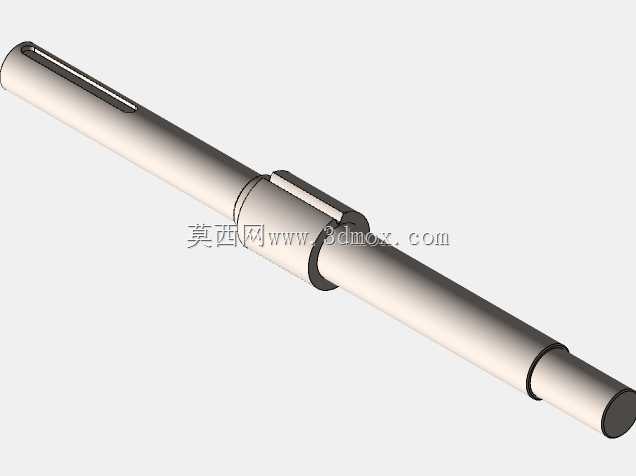

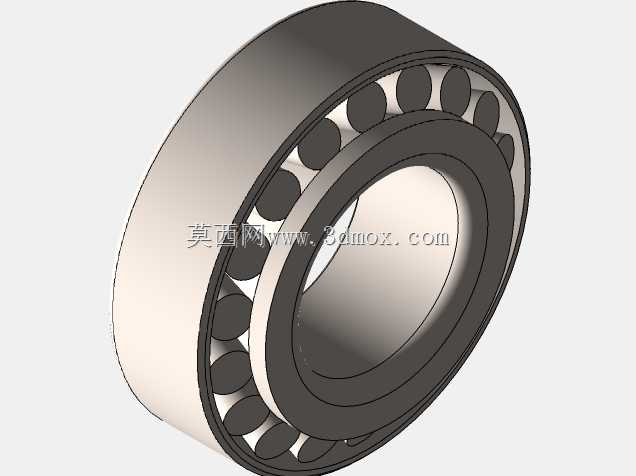

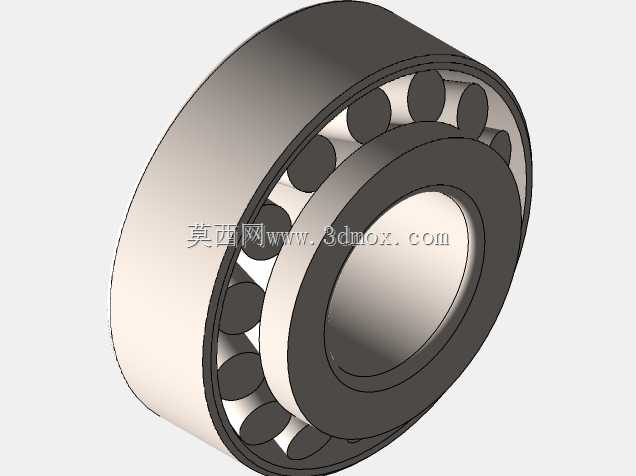

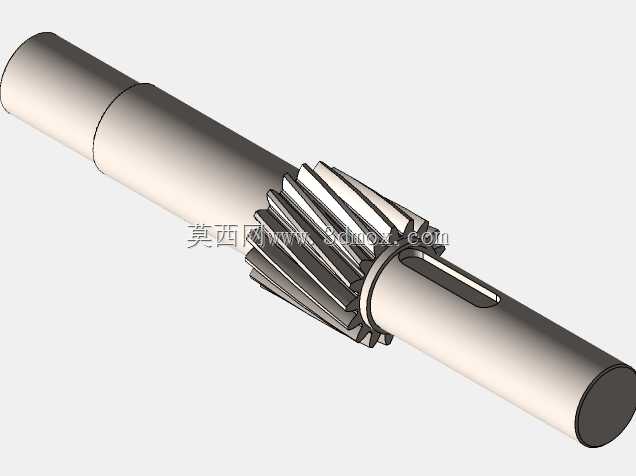

　　即使在正反转切换的工况下也能保持可靠的密封效果。箱体顶部设置注油口与透气塞，注油口用于添加齿轮润滑油，透气塞则用于平衡箱体内外的气压差，避免长时间运转后箱体内温度升高、气压增大导致油封处出现渗油问题；箱体下部设置油位观察窗与放油口，可直观观察箱体内的润滑油液位，运维时可通过底部放油口排空旧油，完成润滑油更换操作。每一级齿轮副的侧隙、接触斑点都经过设计校核，保证在额定负载下齿轮啮合均匀，不会出现偏载、打齿等问题；传动轴采用调质处理的合金结构钢加工，轴肩位置做圆角过渡处理，降低应力集中系数，提升轴系的抗疲劳性能，适配长时间连续运转的工况需求。轴承选用圆锥滚子轴承与深沟球轴承的组合配置，既可以承受齿轮啮合产生的径向载荷，

　　也能承受斜齿轮传动产生的轴向载荷，轴承游隙可通过端盖处的调整垫片进行微调，保证轴系运转灵活无卡滞，同时将轴向窜动量控制在设计允许范围内。整体外形结构紧凑，在保证三级传动比覆盖范围的前提下，尽可能缩小了箱体的整体体积，减少安装占用空间，适配不同设备的安装空间限制，可根据不同的传动比需求调整齿轮参数，覆盖不同的输出转速与扭矩区间，满足不同工况的传动匹配需求。在选型适配时，需要核对输入轴、输出轴的轴伸尺寸、中心高与安装底座的孔位尺寸，确保与现场安装空间匹配，同时根据负载的扭矩、转速需求选择对应传动比的配置，避免出现选型过小导致过载损坏，或是选型过大造成成本浪费的问题。
