两级行星传动齿轮箱结构设计

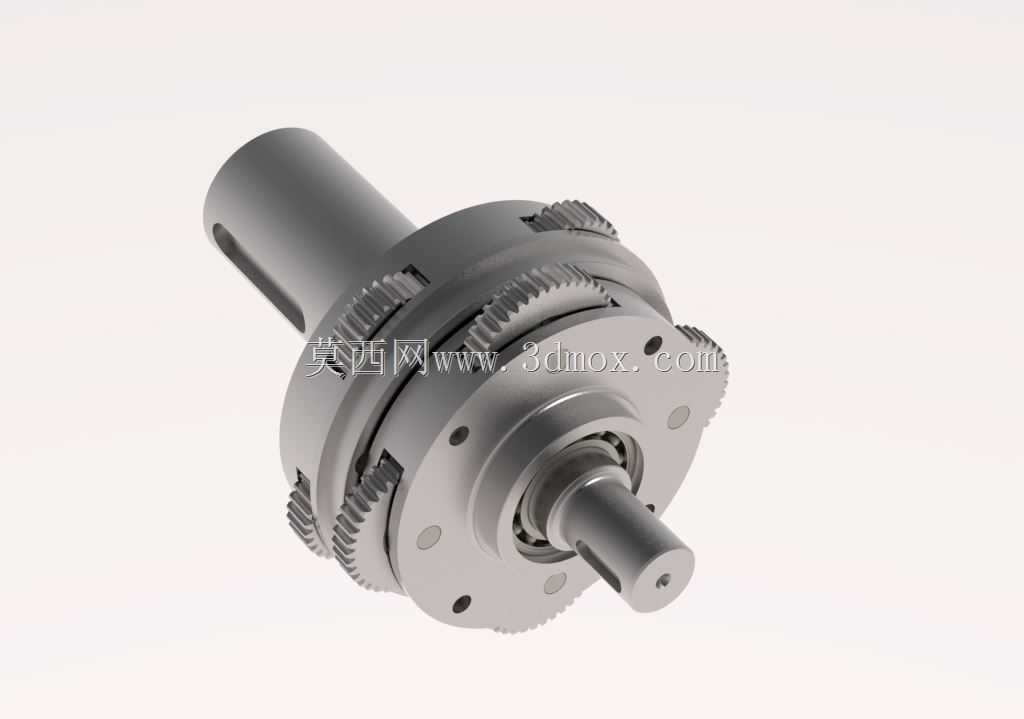

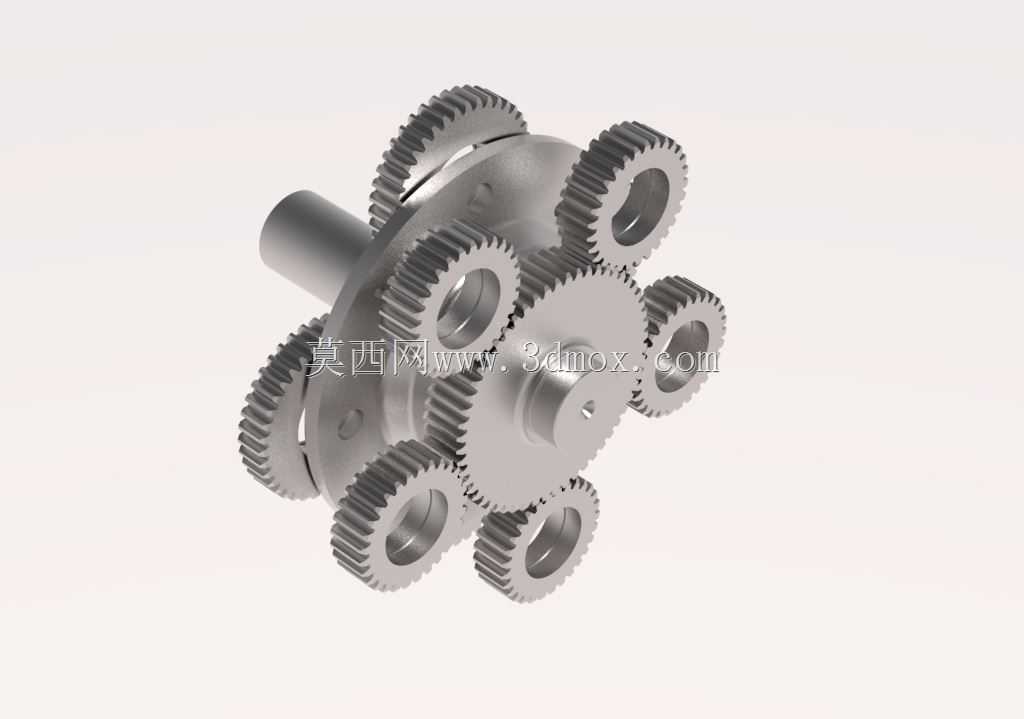

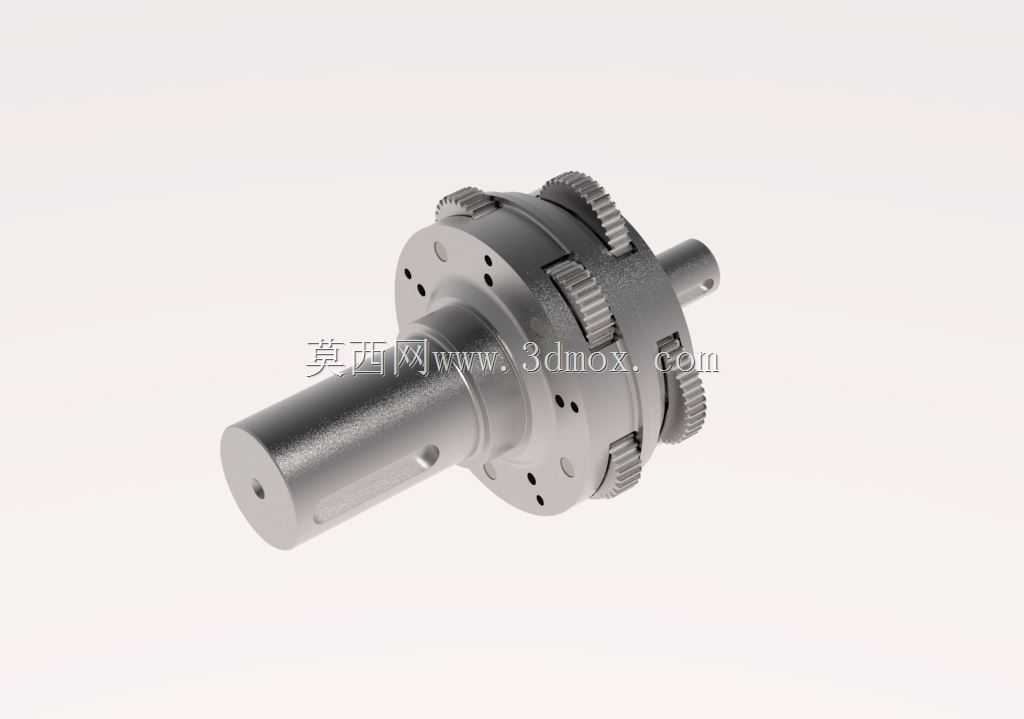

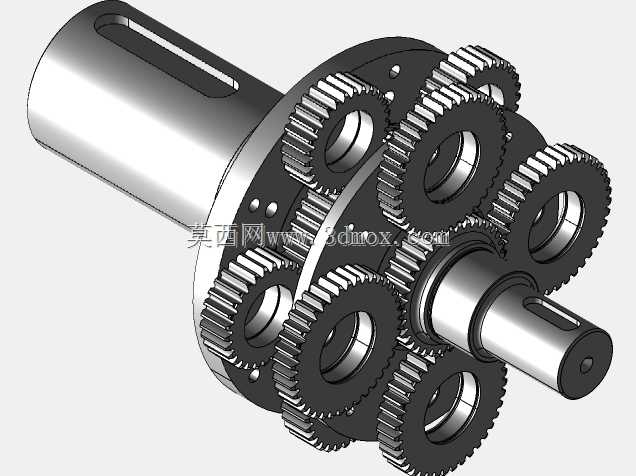

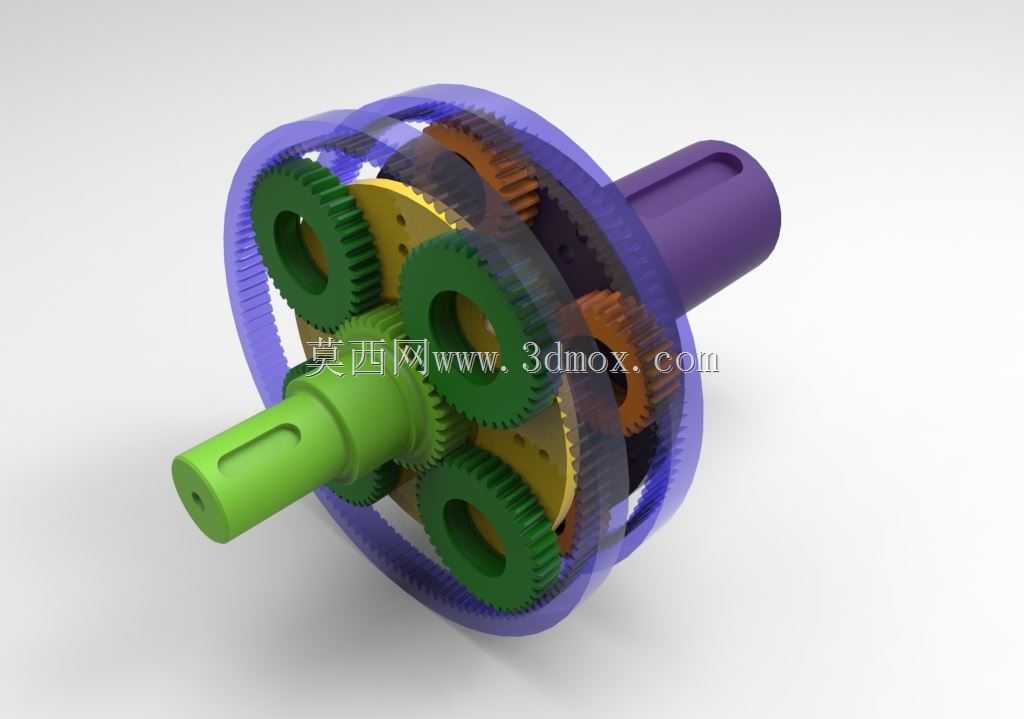

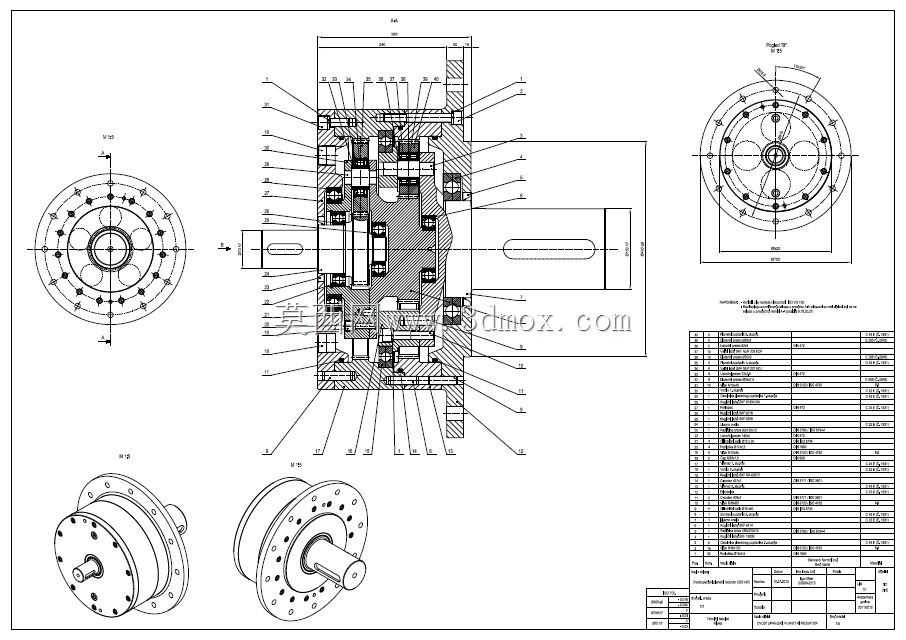

　　在精密传动场景中，行星齿轮箱的应用覆盖了工业机器人关节、伺服传动系统、自动化生产线工位驱动、精密检测设备进给机构等多个对传动精度、承载能力、安装空间有严苛要求的领域，这类传动部件的核心优势在于可在极小的安装体积内实现大传动比输出，同时通过多行星轮均载设计分散载荷，提升整体运行稳定性与承载上限。这款两级行星齿轮箱采用NGW型行星轮系串联布局，第一级为高速级行星传动，太阳轮直接对接输入轴，动力经第一级行星架传递至第二级太阳轮，再通过第二级行星轮与内齿圈的啮合完成二级减速，最终由第二级行星架输出扭矩，两级轮系的参数匹配经过载荷分配计算，高速级采用较小模数齿轮适配高转速低扭矩的输入工况，低速级采用更大模数齿轮应对减速后放大的输出扭矩，

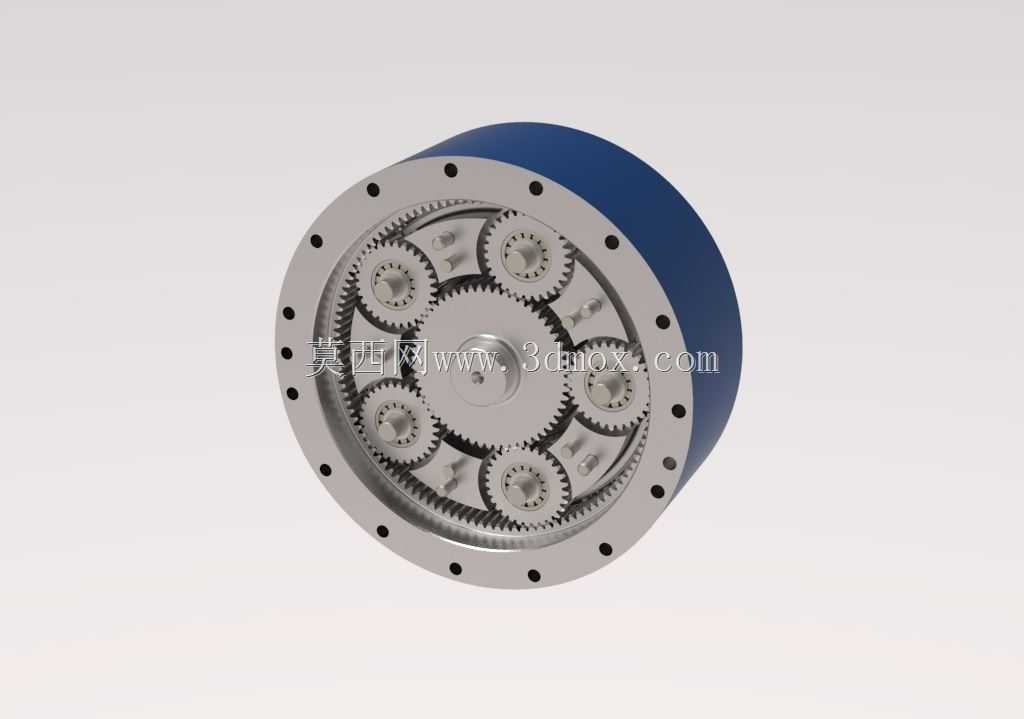

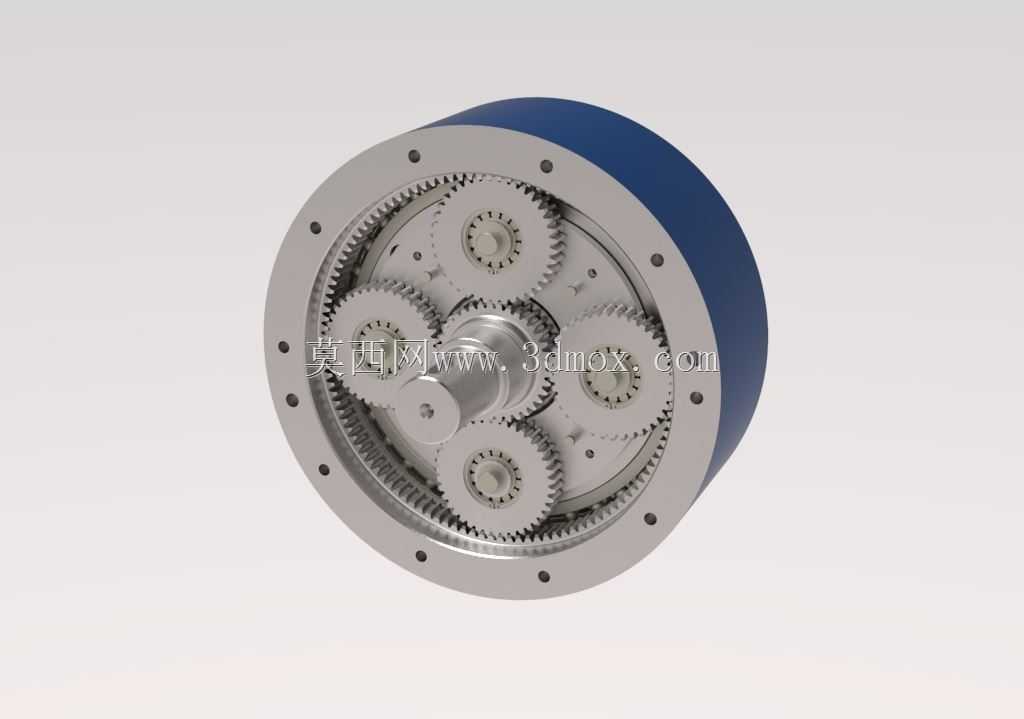

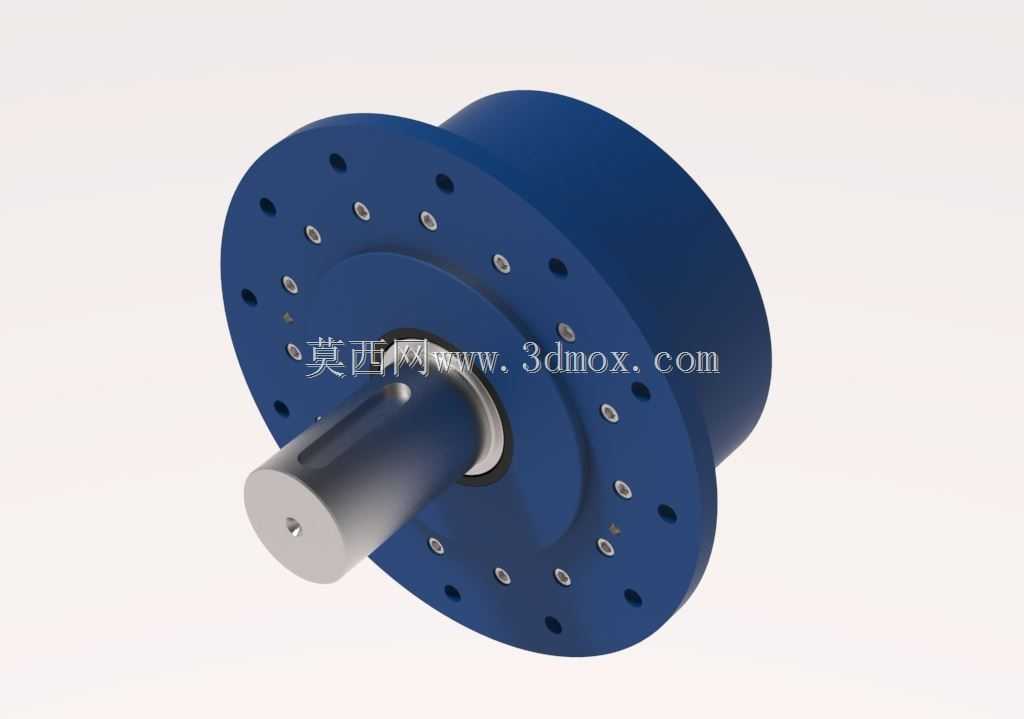

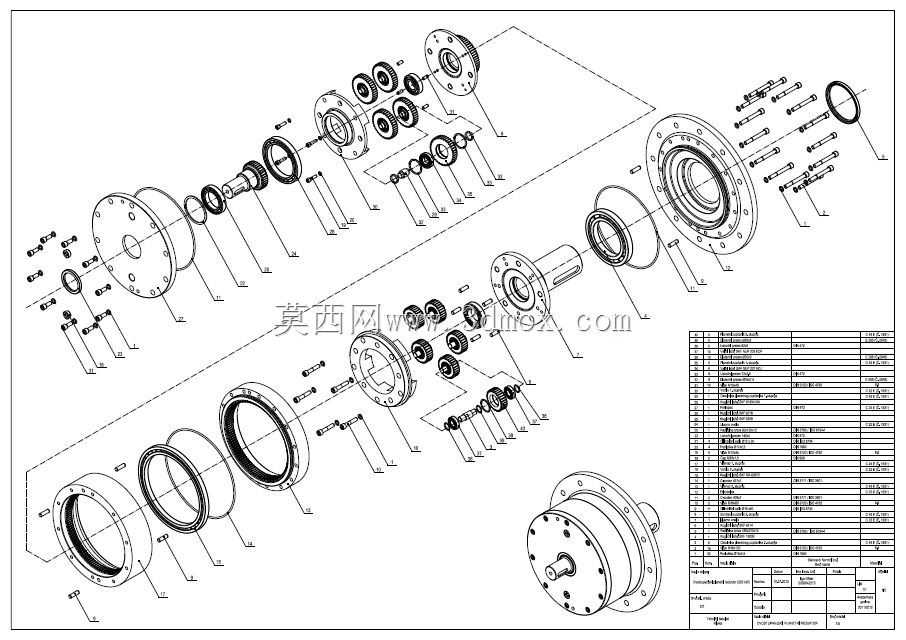

　　避免轮齿在变载荷工况下出现点蚀、断齿等失效问题。从结构布局来看，内齿圈集成在箱体内壁，省去了额外的齿圈固定零件，既压缩了整体径向尺寸，也保证了齿圈与箱体的同轴度，降低装配时的找正难度；行星轮通过滚针轴承安装在行星架的行星轴上，行星轴与行星架采用过盈配合加定位销的固定方式，可承受行星轮啮合时产生的径向力与圆周力，避免长期运行后行星轴出现移位导致的传动卡滞。输入端采用标准轴伸配合键连接的结构，可直接适配市面主流伺服电机、步进电机的输出轴尺寸，输出端采用法兰式安装结构，安装法兰上的定位止口与连接螺栓孔位置经过公差匹配，可直接对接被驱动部件的安装面，无需额外设计转接法兰，减少传动链上的连接间隙。箱体采用分段式设计，

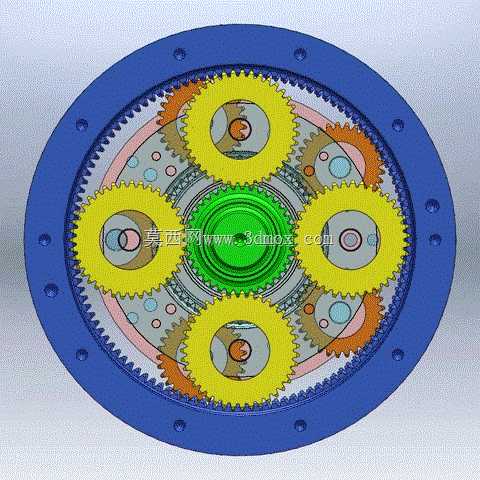

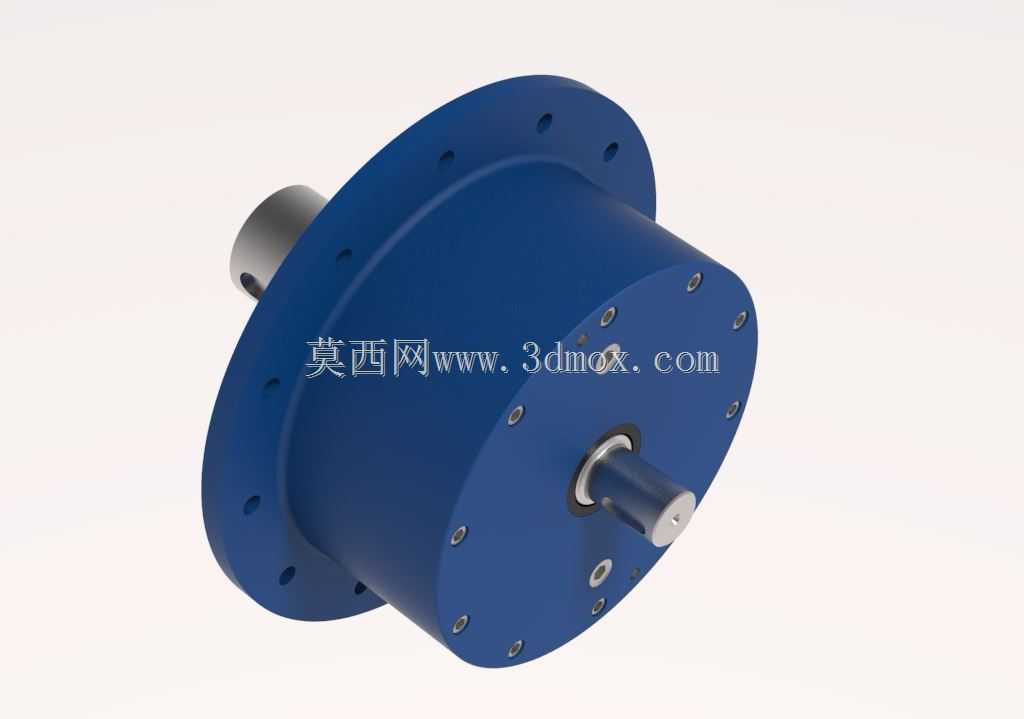

　　前后端盖与主箱体通过螺栓连接，结合面处设置密封槽安装O型密封圈，可防止内部润滑脂泄漏同时阻挡外界粉尘、切削液进入箱体内部，适配车间复杂的生产环境；行星架采用整体式结构，相比分体式行星架具备更高的刚性，在正反转切换频繁的工况下可减少弹性形变带来的传动回差，提升传动精度。在设计过程中，轮系的变位系数经过优化，太阳轮与行星轮采用正变位提升轮齿弯曲强度，内齿圈采用负变位避免根切同时优化啮合侧隙，保证传动过程中轮齿啮合平稳，降低运行噪音；均载机构采用太阳轮浮动设计，通过太阳轮的微小径向位移自动补偿各行星轮之间的加工误差与装配误差，让四个行星轮均匀承担载荷，避免单个行星轮受力过大导致的早期磨损。安装边界方面，这款齿轮箱的径向最大尺寸为法兰外径，

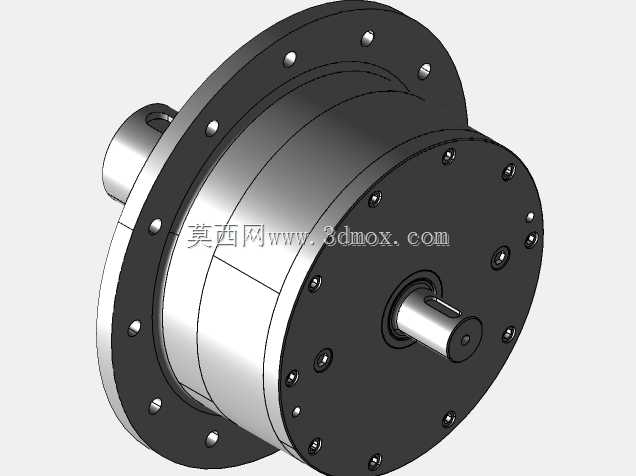

　　轴向总长度从输入轴端面到输出法兰端面的尺寸经过紧凑化设计，可安装在空间狭小的设备内部，比如协作机器人的关节腔体、自动化设备的转台驱动位置；输出法兰的螺栓孔采用圆周均布设计，定位止口的尺寸公差按照H7级加工，保证与被驱动部件的同轴度要求，输入轴的键槽尺寸符合通用传动标准，无需额外定制连接件即可完成装配。实际应用中，这类两级行星齿轮箱可根据输入转速与负载需求匹配不同的传动比，在伺服驱动的精密定位场景中，低背隙的设计可保证重复定位精度满足设备要求，在重载输送场景中，多行星轮的承载结构可输出足够的扭矩驱动负载运行，同时相比平行轴减速器具备更小的体积与重量，降低设备整体的结构负载。润滑方面采用脂润滑方式，出厂时可填充适配工况的润滑脂，维护周期长，无需频繁添加润滑剂，适合长期连续运行的工业场景；箱体表面做阳极氧化处理，既提升表面硬度防止磕碰划伤，也具备一定的防腐蚀能力，可在有少量腐蚀性介质的生产环境中稳定运行。
