线缆排线导向用双轮凸轮执行机构

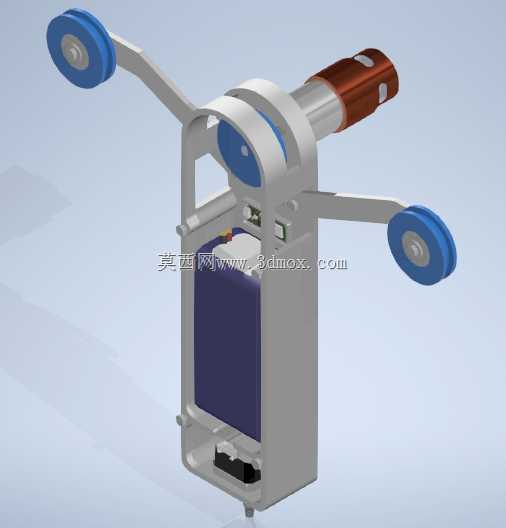

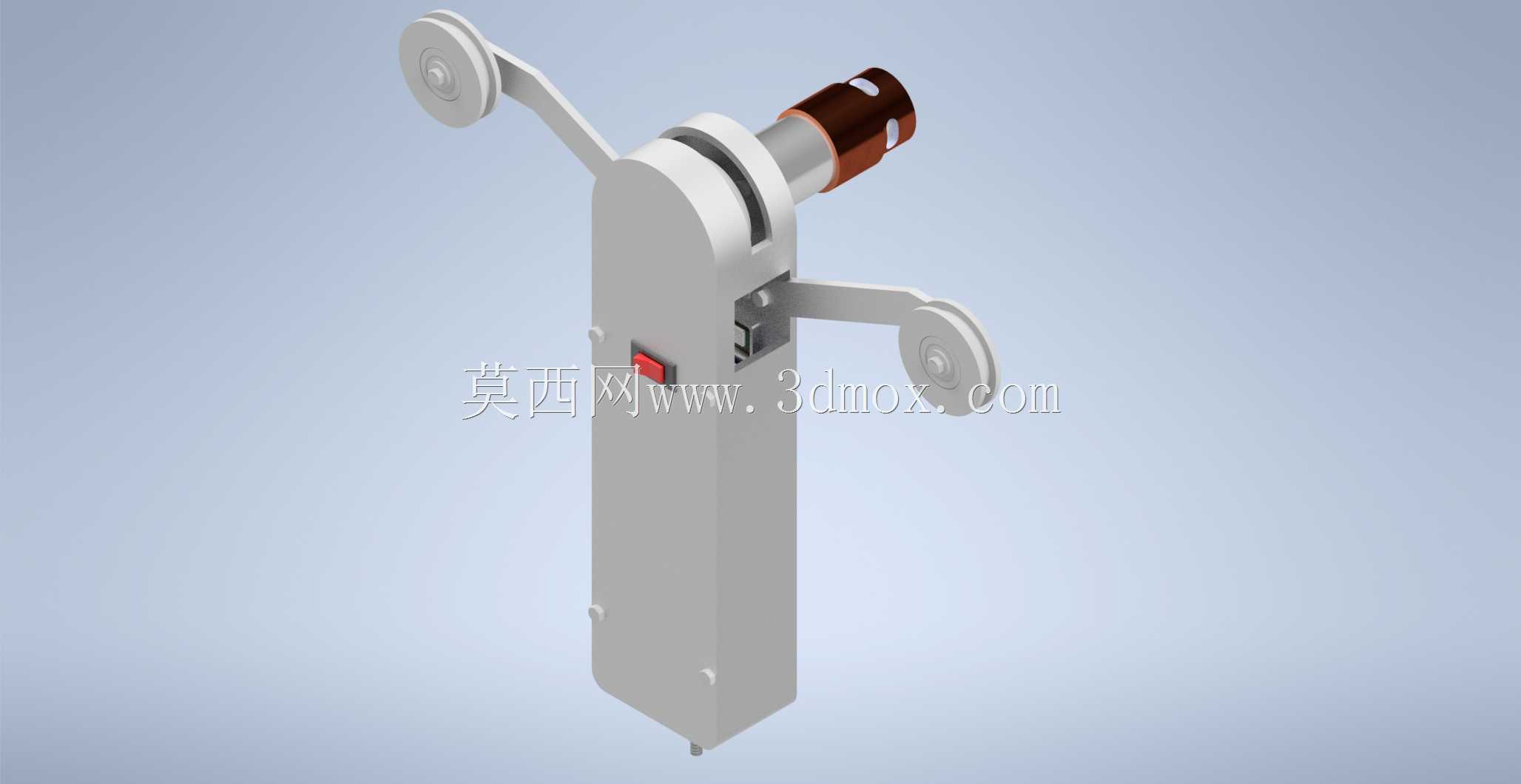

　　在成卷线缆收放、线材缠绕加工、纺织纱线排布这类需要规整排线的生产场景里，导向执行件的运行稳定性直接决定了成卷产品的排线整齐度，一旦导向轨迹出现偏差，就会出现线缆叠压、侧边鼓包、放线卡滞等一系列现场问题。这套双轮式凸轮导向结构，就是针对这类往复排线工况设计的执行部件，区别于常规的单臂导向结构，它采用对称布置的双臂导向轮设计，两个导向轮分别压合在线缆的上下侧或者前后侧，在往复摆动的过程中可以始终保持对线缆的双向约束，避免高速排线时线缆从导向槽脱出的问题。从结构设计逻辑来看，主体的箱式壳体承担了内部凸轮传动副的防护与安装基准作用，壳体上预留的多个固定安装位，可以适配不同的安装基面，不管是直接锁附在排线机架的立式安装面上，

　　还是搭配转接板做卧式安装都能满足安装强度要求，壳体的外形做了圆弧过渡处理，没有突出的尖锐棱角，能减少车间现场操作人员磕碰的风险。伸出的圆柱轴段是动力输入连接端，用来和外部的驱动轴做同轴连接，动力输入后带动壳体内部的凸轮副转动，将连续的旋转运动转化为两个摆臂的同步往复摆动，摆动的行程范围由凸轮的轮廓曲线决定，设计时可以根据不同的线盘宽度调整凸轮轮廓的升程参数，匹配不同幅宽的排线需求。端部的两个导向轮采用内嵌轴承的结构，轮体表面做了圆弧凹槽设计，和线缆的接触面做了低粗糙度处理，线缆在轮槽内滑动时不会刮伤线皮，同时轴承的转动阻尼很小，高速走线时不会因为轮体卡滞造成线缆拉扯张力异常。在实际安装调试时，

　　需要注意输入轴的同轴度偏差控制在允许范围内，避免长期偏载造成内部凸轮副的异常磨损，导向轮的安装高度需要和线缆的进出线高度保持齐平，减少线缆的弯折角度，降低走线过程中的阻力损耗。这套结构的摆臂长度经过优化，在满足排线行程要求的前提下尽可能缩减了悬臂长度，提升了摆臂的刚性，高速往复摆动时不会出现明显的震颤，能适配最高每分钟上百次的往复排线频次，不管是细径的电子线、数据线，还是中等线径的电力电缆、通讯线缆，都能通过更换对应槽宽的导向轮来适配，不需要改动主体的传动结构，具备不错的工况适配性。内部的凸轮副采用封闭式润滑设计，壳体内部可以填充润滑脂，长期运行不需要频繁加注润滑剂，减少了日常维护的工作量，壳体上预留的小型观察窗口，

　　可以随时查看内部凸轮的磨损情况以及润滑脂的剩余量，不用完全拆解壳体就能完成日常的状态检查。在设备选型匹配时，除了确认排线行程是否满足线盘宽度要求，还要核算导向轮的承重范围，针对大线径、自重较大的线缆，可以选配加宽轮体、加大轴承规格的重载版本，避免导向轮受力变形影响排线精度。
