双端夹取式滑动凸轮传动执行机构

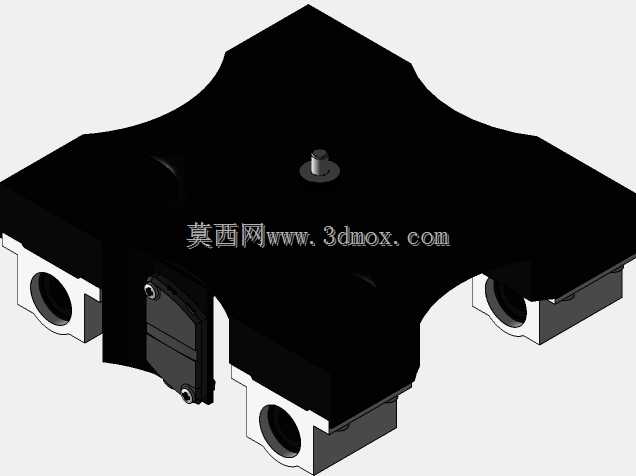

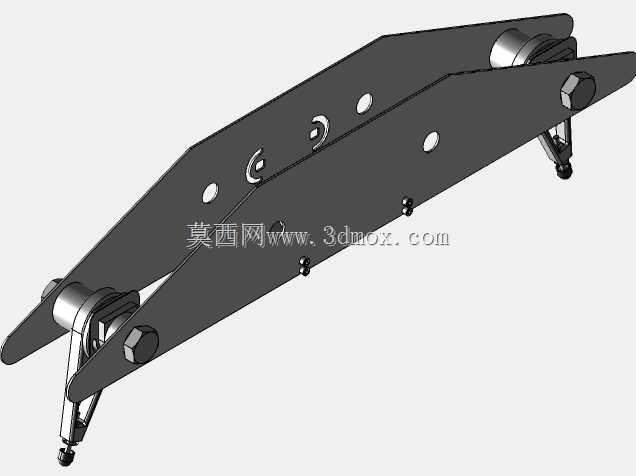

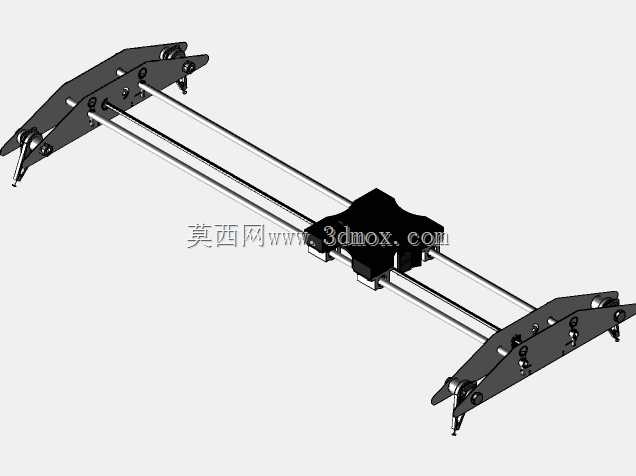

　　在轻载自动化分拣、小型物料移栽、实验室精密位移台这类需要同步实现直线往复与双侧夹放动作的场景里，这类集成式滑动凸轮结构能省去单独布置夹爪气缸与直线滑台的安装空间，靠单套传动逻辑完成两个维度的动作输出，适配行程在150mm至400mm区间的短距离往复作业工位。从实际使用的角度看，这套结构的核心逻辑是把凸轮的曲线轨迹转化为两端夹臂的开合动作，搭配平行光轴做直线导向，中间的滑动座既是凸轮轨迹的承载件，也是整套机构沿光轴移动的滑块，当滑动座沿光轴做轴向移动时，凸轮曲面会推动两端夹臂绕各自的铰接点转动，实现夹爪的同步开合，不需要额外给夹臂配置独立的动力源，整套动作的动力输入只需要对接滑动座的驱动端即可，不管是用同步带、丝杠还是气缸直推，

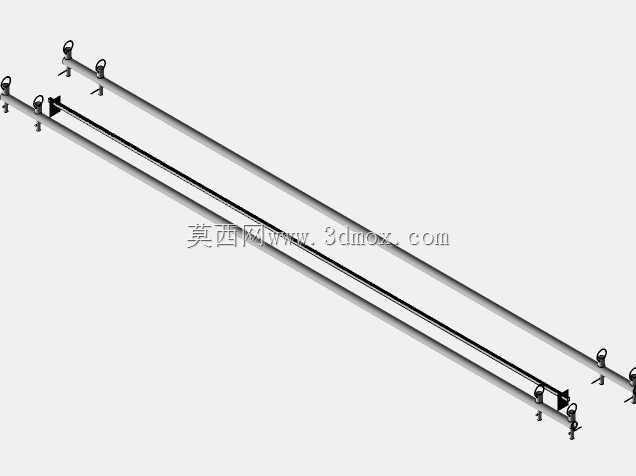

　　都能匹配对应的动作节奏。设计层面上，这套结构的导向部分采用两根平行布置的冷拉光轴，光轴两端通过夹臂基座上的安装孔定位固定，安装时需要保证两根光轴的平行度公差控制在0.05mm/m以内，避免滑动座移动时出现卡滞，两端的夹臂采用多连杆铰接结构，铰接点处都配置了自润滑衬套，不需要频繁加注润滑脂就能满足万次级往复动作的耐磨要求，夹臂末端的夹爪位置预留了标准安装孔，可以根据实际夹取的物料形状更换硅胶垫、V型块或者真空吸嘴这类不同的执行端头，适配不同材质、不同外形的工件夹取需求。从安装边界来看，整套机构的宽度方向尺寸由两端夹臂的最大张开角度决定，常规配置下夹臂最大张开角度为30度时，整体宽度不会超过光轴中心距的2.2倍，

　　长度方向可以根据实际需要的行程更换对应长度的光轴，不需要改动中间滑动座与夹臂的核心结构，安装时只需要固定两端的夹臂基座，就能完成整套机构的定位，不需要额外加工复杂的安装基准面，适配现有设备的改造升级场景。在功能特性上，这套滑动凸轮结构的动作同步性远优于独立布置的滑台加夹爪组合，因为夹臂的开合动作完全由滑动座的位移量通过凸轮曲面强制驱动，不存在气动夹爪的响应延迟或者电磁阀动作不同步的问题，夹取力的大小可以通过调整凸轮曲面的升程来控制，不需要额外调整气源压力或者电机扭矩，在夹取易碎的薄壁件、精密电子元件时，能通过凸轮曲线的平缓段实现夹取力的平稳过渡，避免夹伤工件。实际选型适配时，需要注意滑动座与光轴配合的间隙，

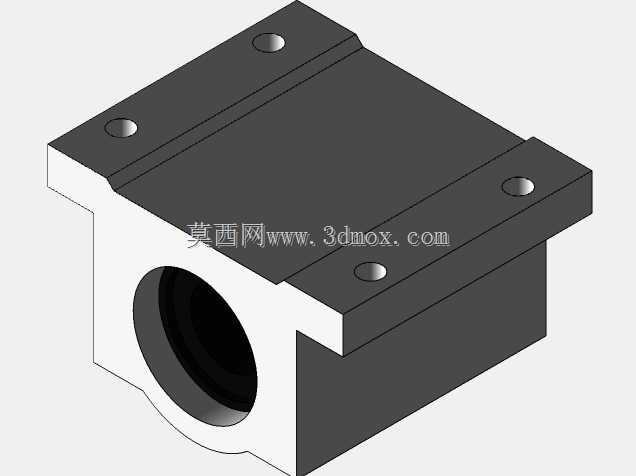

　　常规工况下选用间隙配合的直线轴承就能满足使用要求，如果是在有粉尘、切削液的车间环境下使用，可以把直线轴承换成带防尘密封圈的型号，或者直接采用自润滑工程塑料滑块，降低维护频率，夹臂的材质可以根据负载大小选择，轻载场景下用6061铝合金硬质阳极氧化处理即可，负载超过5kg的场景可以换成45号钢表面发黑处理的夹臂，提升铰接点的结构强度。这套结构的凸轮轨迹设计采用了等速运动曲线加两端缓冲段的组合，在滑动座移动行程的前10%和后10%区间，凸轮曲面的升程变化率逐步降低，让夹臂的开合动作在起始和终止位置没有刚性冲击，整套机构运行时的噪音能控制在55分贝以内，适合在实验室、洁净车间这类对噪音有要求的场景使用。
