L型直流电机安装固定支架结构设计

　　在小型自动化传动机构、桌面级实验设备、小型输送模组以及DIY创客类动力单元搭建场景中，直流电机的安装固定精度直接决定了动力输出的同轴度、运行振动幅度以及长期使用的结构稳定性，这款L型结构的直流电机安装支架，正是针对小功率直流电机的侧装固定需求设计的承载结构件。从实际使用场景来看，这类支架常被应用在小型皮带输送线的动力端固定、3D打印设备的送料电机安装、桌面机械臂的关节动力座固定、小型教具类传动模型的电机搭载，甚至部分小型农用检测传感器的动力驱动单元固定场景中，能够适配市面上多数圆形法兰安装面的小功率直流电机，解决电机直接安装在型材或板件上时定位不准、安装面受力不均的问题。

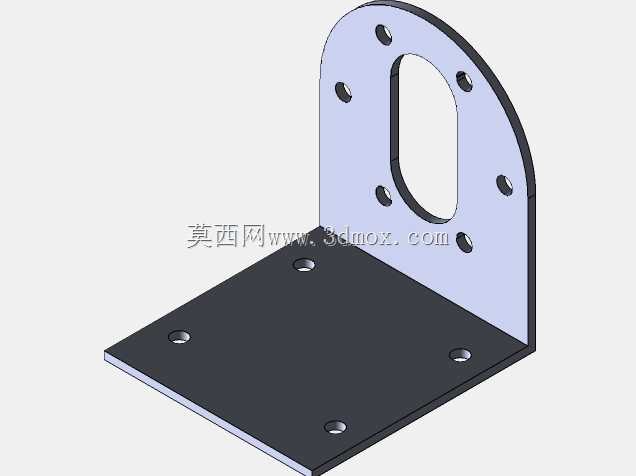

　　从结构设计思路来看，这款支架采用一体化L型折弯结构，摒弃了拼接式安装座的装配误差累积问题，垂直安装面与水平安装面采用直角折弯成型，保证两个安装面的垂直度公差控制在机械装配常用的0.1mm/100mm范围内，避免电机输出轴与负载连接时出现别劲、卡滞的情况。垂直面上的安装孔采用环形阵列排布，对应圆形法兰直流电机的标准安装孔位，中间开设的长圆形避让孔，一方面可以为电机输出轴端的联轴器、编码器或者接线端子留出足够的穿设空间，避免安装时支架与电机尾部或输出端部件发生干涉，另一方面也能在一定范围内适配不同轴伸长度的电机，提升支架的通用适配性。垂直面顶部做了圆弧过渡处理，既可以去除锐边避免安装时划伤操作人员，也能减少折弯处的应力集中，提升支架整体的结构强度，避免长期受电机振动影响出现折弯处开裂的问题。

　　水平安装面作为整个支架与设备机架的连接基准，四个角部分别设置了沉头安装孔，安装时可以使用内六角圆柱头螺丝将支架固定在铝型材台面、钢板机架或者非金属安装基板上，沉孔设计能够让螺丝头部完全埋入安装面内，不会出现螺丝头突出支架表面、影响电机安装平面度的问题。从安装边界尺寸来看，水平安装面的长宽尺寸预留了足够的安装操作空间，四个安装孔的孔距符合常用的20系列、30系列铝型材的槽距标准，不需要额外加工转接板就可以直接固定在标准工业铝型材搭建的机架上，大幅降低现场装配的加工工作量。垂直安装面的高度尺寸经过匹配计算，当电机固定在垂直面上之后，电机输出轴的中心高与常用的小型同步轮、联轴器的中心高匹配，不需要额外调整垫片就可以实现动力端与负载端的等高对接，减少装配时的调整环节。

　　从功能特性上来说，这款支架的两个安装面都采用平整铣面处理，安装平面的平面度公差满足小型动力部件的安装要求，能够保证电机法兰面与支架垂直面完全贴合，避免因安装面不平导致电机运行时出现额外的径向载荷，延长电机轴承的使用寿命。支架整体的板材厚度经过选型验证，在承受常规小功率直流电机的自重以及运行时的振动载荷时，不会出现明显的形变，垂直面的环形安装孔位公差按照H7级精度加工，能够保证电机安装后的定位精度，减少电机轴的径向跳动。在实际选型使用时，设计人员只需要确认所搭配直流电机的法兰安装孔距、轴伸长度以及输出轴中心高是否在支架的适配范围内，就可以直接选用，不需要重新设计绘制支架的三维结构，能够大幅缩短小型动力单元的设计周期，也减少了后续机加工的出图工作量。

　　不同于部分采用塑料材质3D打印的电机支架，这款金属材质的L型支架在耐高温、抗老化以及结构强度上更有优势，即使在设备长期连续运行、电机表面有一定温升的情况下，也不会出现支架软化形变的问题，适合在工业级小型设备上长期使用。在装配流程上，操作人员可以先将电机通过螺丝固定在支架的垂直安装面上，调整好电机的周向角度之后锁紧固定螺丝，再将整个支架连同电机一起固定到设备机架的预定位置，这种装配顺序能够降低狭小空间内的电机安装难度，尤其是在设备内部安装空间局促的场景下，预装电机再固定支架的方式能够大幅提升装配效率，也方便后期设备维护时的电机拆卸更换，不需要拆解周边的其他传动部件就可以将电机连同支架一起拆下检修。
