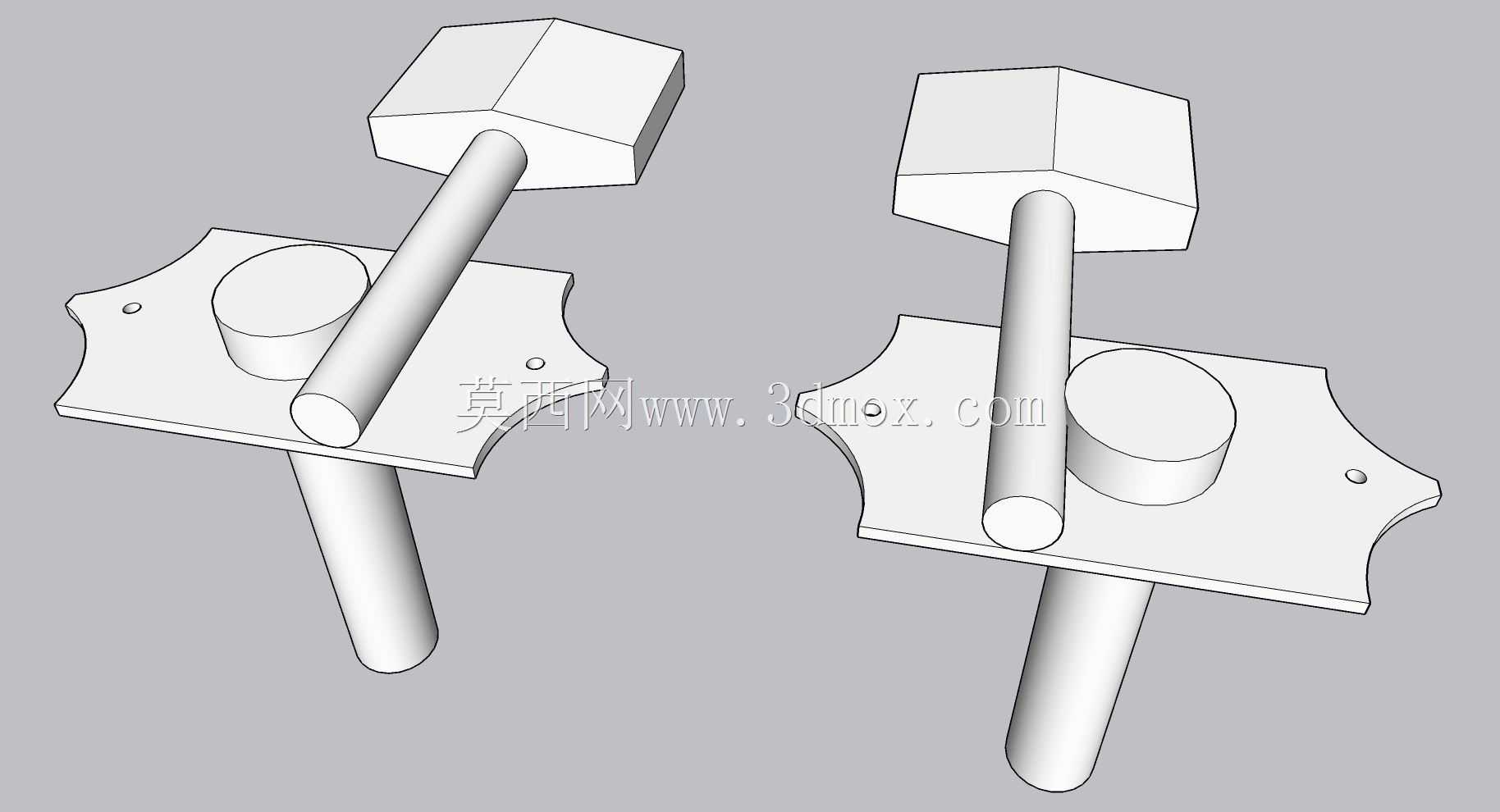

Gotoh开式齿轮吉他调弦结构三维模型

　　这套开式齿轮调谐结构，核心服务于原声吉他、电吉他的弦距校准与音高固定场景，是吉他琴头部位承担琴弦张力锁定、音准微调功能的核心五金组件，日常演奏中频繁的调弦、换弦操作，都依赖这类结构的传动精度与锁止可靠性，不少手工琴定制、老旧琴件替换的场景里，这类开式结构的调谐器因为传动直接、维护简便，一直是不少制琴师和乐手的优先选择。从实际使用的功能逻辑来看，这套结构分为外露的旋钮操作端、穿弦固定的绕弦柱、底部的安装定位基板三个核心部分，操作时转动外露的多边形旋钮，通过内部啮合的开式齿轮副传递扭矩，带动绕弦柱转动，实现琴弦的张紧与放松，齿轮副的传动比经过匹配设计，既不会因为传动比过小导致微调精度不足，也不会因为传动比过大造成调弦行程过长，

　　适配常规民谣吉他、电吉他0.09到0.13规格琴弦的张力范围，在琴弦达到标准音高的张力负载下，齿轮啮合的间隙控制在合理区间，不会出现明显的回松旷量，能有效减少演奏过程中因为琴弦振动、温度湿度变化带来的音准漂移。设计层面这套结构做了明确的左右对称区分，分别对应吉他琴头左右两侧的安装位，避免了单款结构镜像适配带来的操作方向违和问题，底部的安装基板采用了带切角的异形轮廓，两个定位孔的孔距匹配行业通用的琴头开孔尺寸，不需要对原有琴头做额外的扩孔、修磨就能直接替换安装，基板上凸起的圆柱定位台，能嵌入琴头对应的沉孔内，承担安装时的径向定位，避免拧紧紧固螺丝时组件出现偏转错位。外露的多边形旋钮做了棱边倒角处理，既保证手指拧动时的摩擦力足够，

　　不会出现打滑，也避免了尖锐棱边长期使用硌手的问题，绕弦柱的直径经过匹配设计，既不会因为柱径过小导致琴弦弯折应力过大出现断弦隐患，也不会因为柱径过大占用过多琴头内部空间，绕弦柱上的穿弦孔位置高度适配琴弦缠绕的行程，穿弦后预留的缠绕圈数能稳定锁定琴弦，不会出现滑弦跑音的情况。从安装边界来看，这套结构的基板厚度、绕弦柱伸出长度、旋钮的回转半径都做了严格的尺寸约束，安装后旋钮的转动范围不会和相邻的调谐器、琴头包边产生干涉，绕弦柱伸出琴头背面的长度不会超出常规琴头厚度对应的安全范围，不会出现刮蹭琴包、硌到演奏者腿部的问题，齿轮副的外露结构也预留了足够的润滑维护空间，长期使用后可以直接在啮合部位涂抹润滑脂，不需要拆解整个组件就能完成日常保养，

　　相比封闭式的调谐器，维护成本更低，结构耐用性更强，在干燥或者温湿度变化较大的使用环境里，也不会因为密封结构内部积潮出现齿轮锈蚀卡滞的问题。在三维建模的细节处理上，各个部件的装配间隙都按照实际五金冲压、机加工的公差带做了预留，基板的冲压折弯圆角、旋钮的注塑拔模斜度、齿轮的齿形啮合间隙都还原了实物的装配状态，既可以用于制琴环节的安装位干涉校验，也能作为乐器五金配件设计的参考样件，辅助完成同类型调谐结构的改型设计，比如调整传动比、更换旋钮外形、适配不同规格琴弦的定制化改型，都可以在这个模型的基础上快速调整参数，减少从零开始建模的重复工作量。
