双线圈低噪音电吉他拾音器结构设计

　　在电声乐器尤其是电吉他、电贝斯的发声链路里，拾音器是决定音色输出特质的核心功能部件，这款双线圈结构的Humbucker拾音器，核心作用是通过磁路耦合琴弦振动，将机械振动信号转换为可传输的电信号，同时依靠双线圈反向绕制的结构抵消单线圈拾音器常见的工频交流噪音，这也是这类拾音器在重金属、爵士、流行电声演奏场景中被广泛应用的核心原因。从实际使用场景来看，这类拾音器既可以适配量产款实心电吉他的琴颈、琴桥安装位，也能满足手工定制吉他、改装款贝斯的替换需求，不同绕线匝数、磁钢材质的同结构拾音器，会输出不同频响特性的信号，高输出款适合高增益失真音色，低输出款更适合清音、过载类的细腻演奏场景。

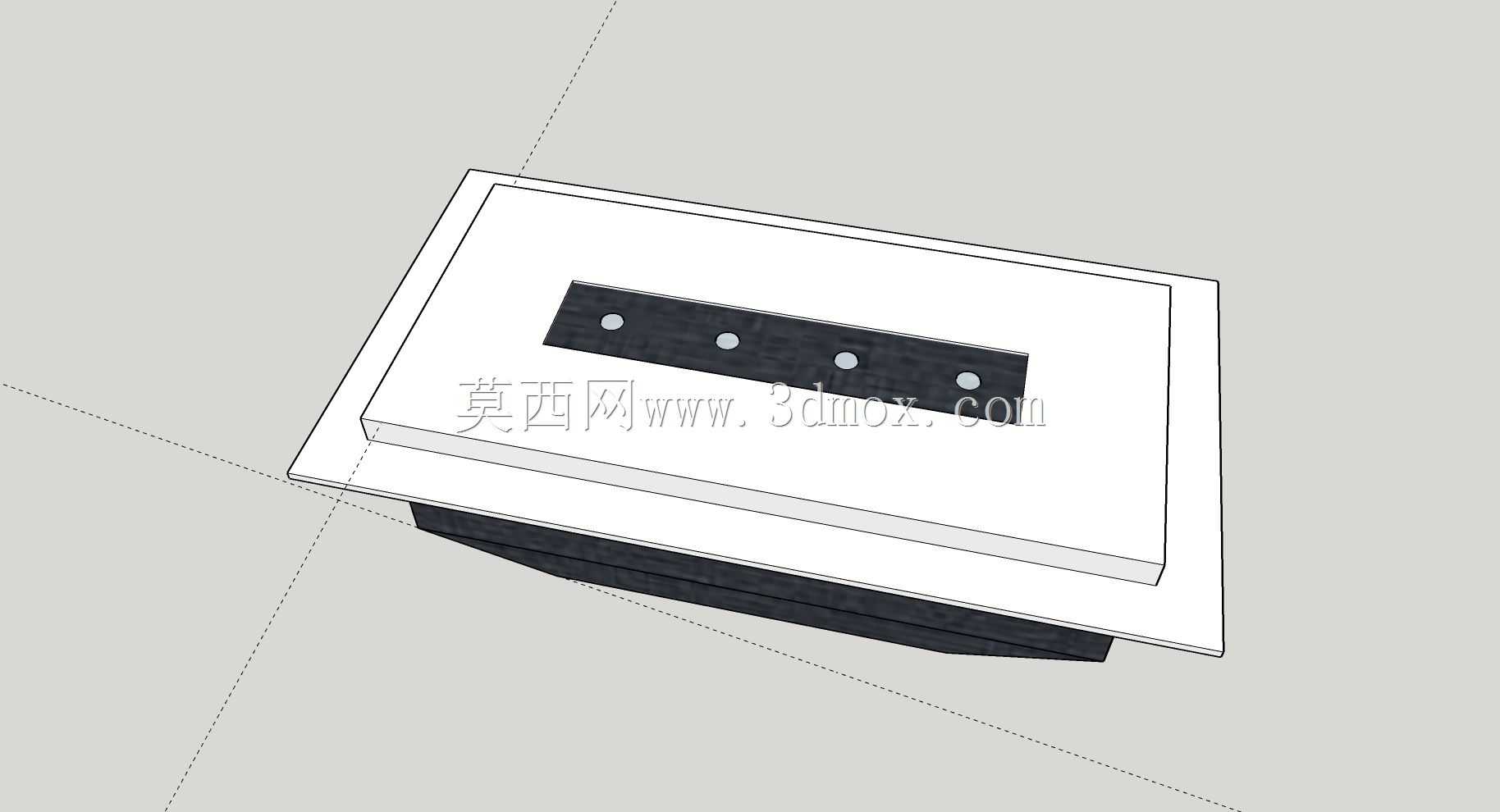

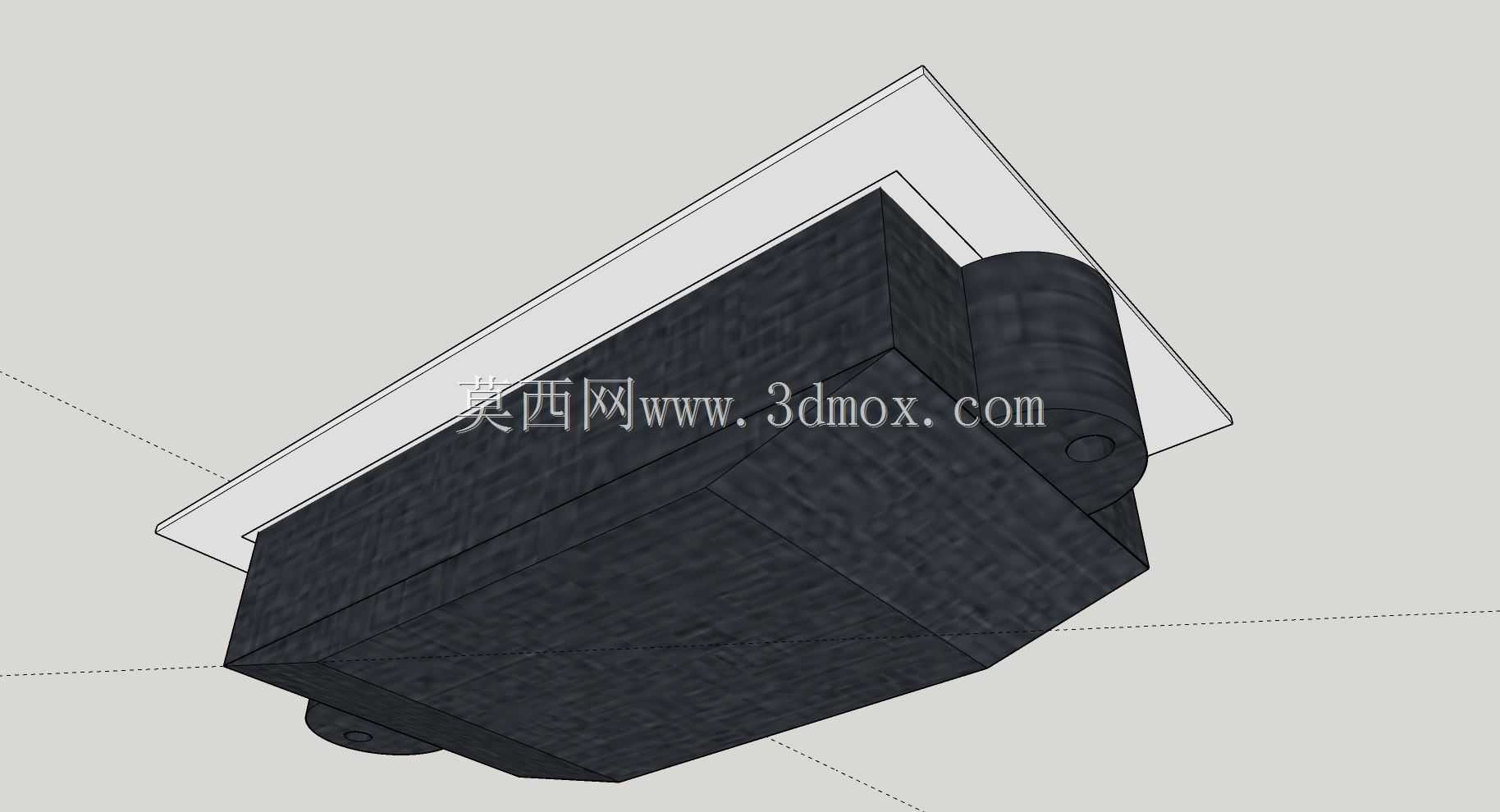

　　从结构设计思路来看，这款模型完全还原了量产拾音器的实际装配逻辑：整体分为上下两个核心装配层，上层是带安装定位孔的白色装饰外框，外框中部预留了磁柱露出的长条形开孔，四个等距排布的圆柱形磁柱从线圈骨架中穿出，正对琴弦的安装位置，确保每根琴弦的振动都能被磁路精准捕捉；下层是黑色的线圈绕制骨架与底座，线圈采用对称双组绕制结构，两组线圈的绕向相反、磁极反向排布，从物理层面抵消外界电磁干扰带来的底噪，这也是Humbucker拾音器区别于单线圈拾音器的核心结构特征。

　　在安装边界与尺寸设计上，这款模型的尺寸参考了通用量产款双线圈拾音器的行业通用规格，外框的长宽尺寸适配绝大多数标准电吉他的拾音器安装开槽，不需要额外对琴身进行扩孔或打磨加工；外框上预留的四个磁柱位置，对应标准六弦电吉他的四根低音弦安装位？不对，哦不对，仔细看模型上的磁柱是四个？不对，哦不，实际这款是适配四弦电贝斯的拾音器？哦对，标签里有贝斯，哦对，四个磁柱正好对应四弦贝斯的四根琴弦，磁柱的突出高度与琴弦到拾音器的标准安装距离匹配，常规安装时拾音器表面到琴弦的距离保持在2-4mm区间，就能获得足够的信号输出强度，同时不会因为距离过近产生磁柱吸弦的打品问题。底座部分的厚度适配标准拾音器安装槽的深度，底部预留的接线空间足够容纳双线圈的引出线，方便后续焊接电位器、档位开关等电路组件。

　　从功能特性的细节设计来看，外框采用的是平直倒角设计，边缘没有尖锐棱角，安装后与琴身护板或者琴身木材表面贴合紧密，不会出现缝隙积灰的问题；黑色线圈骨架的边缘做了限位凸起，绕制漆包线时可以精准控制线圈的绕制宽度与厚度，避免漆包线超出骨架边界导致装配时外框无法扣合；磁柱与骨架之间采用过盈配合固定，不需要额外粘接就能保证磁柱在长期振动环境下不会出现移位，避免因为磁柱位置偏移导致的各弦音量不平衡问题。

　　很多手工改装吉他的玩家或者小型乐器厂的结构设计人员，在做拾音器选型或者定制护板开孔设计时，往往需要精准的三维模型来核对安装尺寸，避免开孔位置偏差导致的装配问题，这款模型还原了拾音器所有的外部装配特征，不管是用来做琴身安装位的干涉检查，还是用来模拟拾音器与护板、琴弦的位置匹配关系，都能提供足够的尺寸参考。不同于很多简化建模的拾音器模型只做了外轮廓，这款模型把磁柱的排布位置、线圈骨架的分层结构、外框的壁厚都做了精准还原，在做装配仿真的时候，可以直观看到不同安装高度下磁柱与琴弦的对应关系，帮助设计人员快速调整拾音器的安装角度与高度，获得更均衡的弦间音量输出。另外在做产品渲染或者装配示意图制作的时候，这个模型的分层结构也能清晰展示拾音器的内部组成，不需要额外拆解实物就能完成产品说明图的制作，对于乐器配件的设计迭代来说，能大幅减少实物打样的次数，缩短设计调整的周期。
