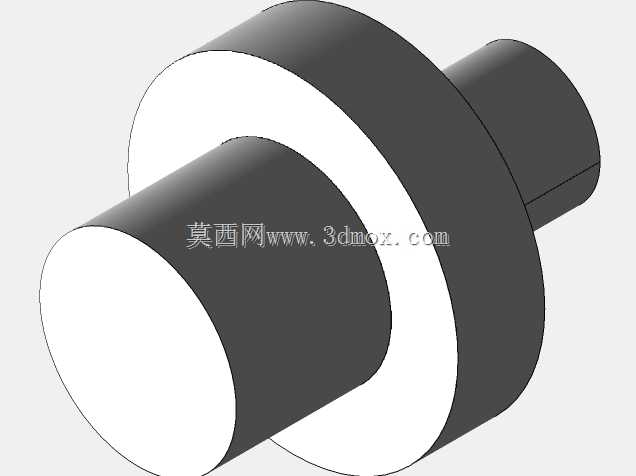

空心圆柱式滑动凸轮结构设计

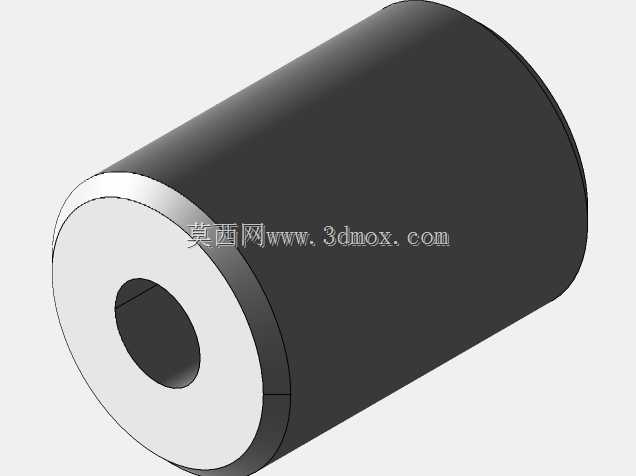

　　就需要探头接近工件时速度平缓降低，避免硬接触撞坏检测元件，这时候对应型线的滑动凸轮就能很好满足需求，不会像偏心结构那样在行程末端产生较大的冲击惯性。做这个结构的三维设计时，首先要敲定的是安装边界的尺寸约束，因为是空心套轴式的安装结构，内孔的直径公差要和配套的导向轴做匹配，一般选用H7/g6的间隙配合，保证滑动过程中不会出现卡滞，同时径向间隙控制在合理范围，避免滑动过程中出现偏磨。外圆柱面是凸轮的工作基准面，圆柱度公差要控制在0.02mm以内，保证从动件接触时的运动精度不会因为圆柱面的形位公差出现偏差。轴向长度的设计要匹配整个行程的需求，要预留出两端的限位余量，避免滑动到行程极限时出现从动件脱开的情况。设计思路上，在自动化检测、精密位移控制类设备的传动链路里，这类空心圆柱结构的滑动凸轮是很常见的执行端传动部件，和盘形凸轮、端面凸轮的应用场景有明显区分，它更适配轴向空间紧凑、需要沿轴向往复输出平稳位移的工位，比如传感器检测工位的探头进给、小型包装设备的推料行程控制、精密装配线上的工件定位顶出环节，都能看到这类结构的实际应用。从实际使用的角度看，这类滑动凸轮的核心功能是将配套的旋转输入转化为指定规律的直线往复滑动输出，和普通偏心轮结构相比，它的从动件运动轨迹可以通过凸轮工作面的型线做精准定制，能实现等速、等加速等减速、简谐运动等不同的位移曲线，适配不同工位对运动平稳性、冲击载荷的要求，比如在传感器检测的进给场景里，

　　首先要根据实际工位的行程需求确定凸轮的升程量，也就是工作面的轴向高度差，这个数值直接决定了从动件的最大位移距离，比如传感器探头需要进给8mm的检测距离，那凸轮的升程就要做到8.5mm，预留0.5mm的过行程余量，避免加工误差导致进给不到位。然后是型线的设计，要结合从动件的接触形式来调整，如果是平底从动件，型线的曲率半径要大于从动件接触端的半径，避免出现运动干涉；如果是滚子从动件，还要考虑滚子的直径，做型线的时候要预留滚子的安装空间，计算好理论轮廓和实际工作轮廓的偏移量。空心结构的设计一方面是为了套在导向轴上做滑动支撑，省去额外的导向滑块结构，压缩整个传动单元的径向尺寸，另一方面也能减轻零件自身的重量，降低滑动过程中的惯性力，

　　适合高频往复运动的工位，比如每分钟上百次往复的检测工位，轻量化的结构能减少对驱动端的载荷冲击，延长配套驱动部件的使用寿命。从安装适配的角度来说，这类滑动凸轮的安装不需要复杂的固定结构，一般是通过侧面的紧定螺钉和驱动端的摆臂或者曲柄连接，驱动端带动凸轮沿导向轴做旋转或者往复滑动？不对，这类滑动凸轮是自身沿轴向滑动，通过外圆柱面的型面推动从动件动作？不，准确说，这类圆柱滑动凸轮很多是随轴做旋转运动，从动件卡在凸轮的型槽里，随着凸轮旋转，从动件沿轴向做直线运动，哦不对，这个模型是外圆柱面平滑？不对，看模型是空心圆柱，一端是平的？哦不对，滑动凸轮的工作面是在圆柱面上的曲线槽？不对，这个展示的是基础的空心圆柱基体？不，不对，实际应用中，这类滑动凸轮的外圆上会加工出符合运动规律的曲线导槽，从动件的滚子嵌在导槽里，当凸轮绕内孔的轴线旋转时，导槽就会推动从动件沿轴向做设定规律的直线运动。哦对，我之前搞错了，空心内孔是穿传动轴的，凸轮和传动轴之间通过键连接做周向固定，随轴一起旋转，从动件的导向是和轴线平行的，滚子卡在凸轮的曲线槽里，这样旋转运动就转化为从动件的直线运动。那这样的话，内孔的键槽尺寸也要根据配套传动轴的直径来设计，普通平键的公差要符合GB/T 1096的要求，保证周向传动没有间隙，避免反向传动的时候出现空程误差，这在精密检测工位尤其重要，空程误差会直接导致传感器的进给位置不准，出现检测误判。还有两端的倒角设计，内孔两端要做1×45度的倒角，方便安装的时候穿入传动轴，不会刮伤轴的配合面；外圆的两端也要做小倒角，去除加工毛刺，避免安装的时候划伤操作人员，也避免从动件滚子在行程端点出现磕碰。材料选择上，这类凸轮一般选用45号钢做调质处理，硬度达到HB220-250，保证工作面有足够的耐磨性，导槽的工作面如果是高频往复的工况，还要做高频淬火处理，硬度达到HRC45-50，延长使用寿命，避免长时间使用后导槽磨损导致运动精度下降。和其他凸轮结构相比，这种圆柱式滑动凸轮的优势是可以在较小的圆柱直径上实现较大的升程，而且结构紧凑，适合安装在空间狭小的设备内部，比如小型自动化检测设备的内部传动腔，空间有限，盘形凸轮需要更大的径向安装空间，而圆柱凸轮可以和传动轴同轴安装，充分利用轴向空间，不会额外增加径向的尺寸占用。还有一个设计要点是导槽的宽度公差，要和配套的滚子直径做匹配，间隙控制在0.01-0.03mm之间，间隙太大的话会导致从动件运动的时候出现窜动，影响运动精度；间隙太小的话，滚子在导槽里滚动的时候会出现卡滞，增加传动阻力，甚至会磨损导槽和滚子表面。另外，润滑结构的设计也很重要，一般会在凸轮的端面加工油槽，或者在内孔壁上加工油沟，方便加注润滑脂，减少内孔和传动轴之间、导槽和滚子之间的摩擦磨损，尤其是在高速运转的工况下，良好的润滑能降低工作温度，减少零件的热变形，保证运动精度的稳定性。在做三维建模的时候，首先要确定基准轴线，也就是内孔的中心轴线，所有的形位公差都是以这个轴线为基准的，外圆柱面的同轴度、两端面的垂直度都要和这个基准做关联，这样加工出来的零件在装配的时候才不会出现偏斜。导槽的建模要先绘制理论轮廓曲线，然后根据滚子的直径做等距偏移，得到实际的导槽工作面，还要注意导槽两端的过渡圆弧，不能有尖角，避免应力集中导致零件在交变载荷下出现裂纹。很多新手设计这类凸轮的时候容易忽略的一个点是压力角的校核，圆柱凸轮的压力角是导槽切线方向和从动件运动方向之间的夹角，压力角太大会导致传动效率降低，甚至出现自锁的情况，一般推荐压力角控制在30度以内，高速工况下要控制在25度以内，这样才能保证传动顺畅，不会出现卡顿。从实际选型的角度来说，选用这类滑动凸轮的时候，首先要确认自己需要的从动件行程、运动规律、最大负载、

　　运转速度这些参数，然后对应匹配凸轮的升程、型线、尺寸和材料处理方式，比如轻载高速的工况可以选用铝合金做硬质阳极氧化处理，减轻重量降低惯性；重载低速的工况就要选用合金钢做渗碳淬火处理，保证足够的强度和耐磨性。安装的时候要注意凸轮和传动轴的同轴度，装配后要手动盘车检查，确认从动件在整个行程里运动顺畅，没有卡滞点，然后再锁紧固定螺钉，空载运转一段时间后，检查各个摩擦面的温度，确认没有异常磨损再投入负载运行。这类结构虽然看起来只是一个带孔的圆柱零件，但实际上每一个尺寸、每一处型线的设计都直接影响整个传动机构的运行精度和可靠性，在精密传感器检测设备里，哪怕0.01mm的型线误差，都可能导致传感器的检测位置出现偏差，最终出现产品检测误判，所以设计的时候每一个参数都要结合实际工况反复校核，不能只凭经验拍板。
