龙头造型关节连接结构件设计

　　在做文创类机械装置、主题展陈互动构件、定制化机械摆件的结构设计时，这类带仿生龙头外形的关节连接构件是很常见的定制化零件，很多主题乐园的互动机械装置、商业美陈的动态造型、甚至小众的定制机械文创产品里，都会用到这类兼顾外形辨识度与机械连接功能的结构件。从实际使用场景来看，这类构件首先要满足关节转动的基础功能，作为相邻两个活动部件的连接载体，需要在转动过程中承受径向与轴向的复合载荷，同时外露的造型部分要契合整体的主题设计风格，不能出现突兀的工业结构外露破坏整体视觉效果。

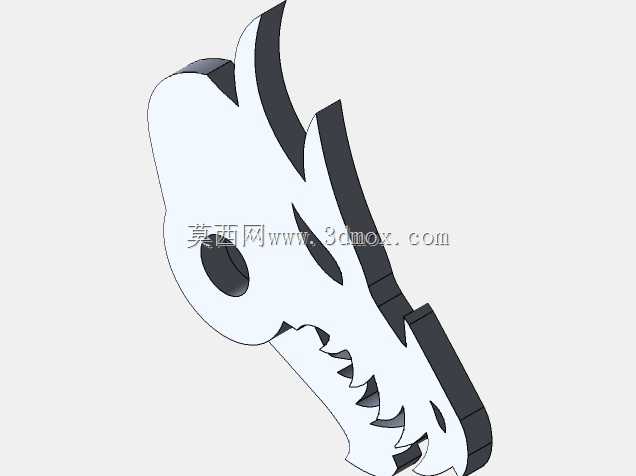

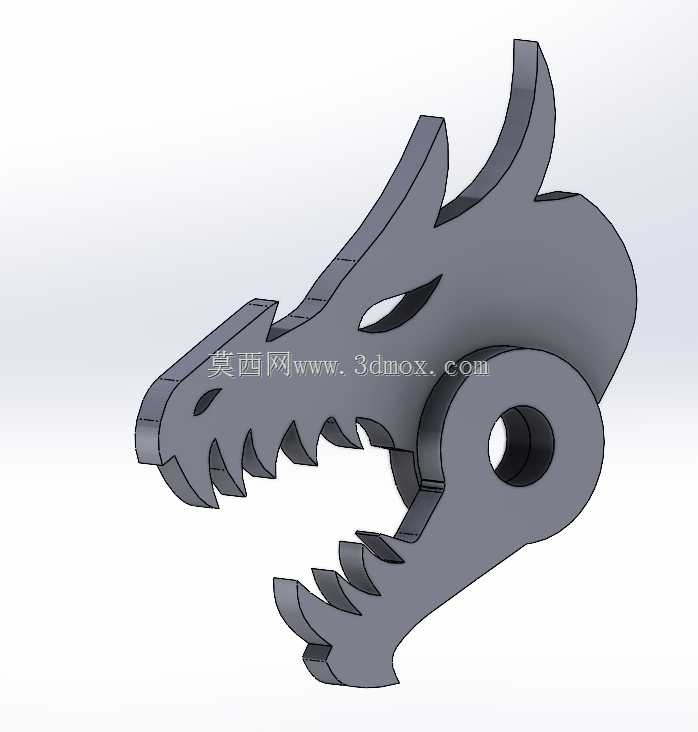

　　设计这类构件的时候，首先要平衡造型还原度与结构强度的关系，龙头部分的外轮廓是仿生曲面，做三维建模的时候不能只追求外形的视觉效果，要先把内部的关节连接轴孔、配合止口、限位结构的基准面定好，再围绕这些功能结构去做外轮廓的曲面包覆，避免出现外形做好之后内部安装空间不足、轴孔壁厚不够导致受力开裂的问题。这个构件的关节盘部分是核心功能区，轴孔的公差要按照转动配合的要求来设定，和配套的销轴配合间隙控制在合理范围，既要保证转动顺畅无卡滞，又不能间隙过大导致转动过程中出现晃动，影响整体装置的动作精度。

　　从安装边界来看，这类构件的安装位需要预留足够的转动空间，龙头部分的外轮廓在绕关节轴转动时，不能和相邻的构件发生运动干涉，建模的时候要做全行程的运动仿真校验，检查极限转动角度下的轮廓包络线，确认和周边结构的安全间隙。构件的厚度设计要结合实际使用的载荷来定，如果是用在小型文创摆件上，壁厚可以适当做薄，降低整体重量；如果是用在户外大型展陈装置上，就要在造型内部增加加强筋结构，提升整体的结构刚性，避免长期户外使用出现形变。

　　外形设计上，龙头的牙齿、眼部轮廓这些细节特征，在建模的时候要做适当的工艺圆角处理，不能出现尖锐的棱角，一方面是避免加工或者安装过程中出现割手的安全隐患，另一方面如果是采用3D打印或者数控铣削加工的话，过小的尖角特征会增加加工难度，也容易在后续使用过程中出现磕碰崩缺的问题。构件的背面是安装贴合面，这个面要做平面度处理，保证和相邻连接件安装的时候能够紧密贴合，不会出现装配间隙导致的连接松动。

　　实际选型使用的时候，要根据整体装置的驱动方式来确认构件的受力情况，如果是带电机驱动的动态结构，就要核算关节位置的启动扭矩，确认构件本身的结构强度能够承受驱动过程中的冲击载荷，必要的时候可以在轴孔位置镶嵌铜套或者轴承，提升转动部位的耐磨性能，延长构件的使用寿命。如果是手动互动的结构，就要把转动阻尼调整到合适的范围，既不能太松导致构件无法停在指定角度，也不能太紧导致操作费力。这类异形仿生构件在出加工图纸的时候，要把关键的安装尺寸、配合公差、形位公差标注清楚，外形曲面部分可以给出三维数模作为加工参考，避免加工出来的外形和设计效果出现偏差。
