30安培125伏特三极接地扭锁式工业插头

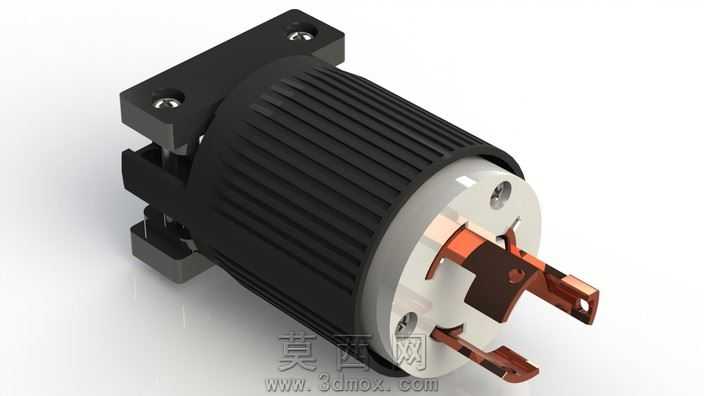

本作品为工业级扭锁式电源插头的三维建模成果，建模过程严格遵循美标NEMA L5-30P接插件的真实尺寸规范，首先通过二维草图绘制插头各部件的截面轮廓，依次完成插片基座、绝缘外壳、锁紧固定座、尾部压线结构的基础特征搭建，针对插片的异形弯折结构采用扫掠与布尔运算结合的方式还原真实形态，保证插片间距、伸出长度、扭锁卡位角度完全匹配对应插座的适配标准。材质渲染阶段区分不同部件的物理属性：导电插片赋予紫铜材质，添加轻微使用划痕与金属氧化质感，还原铜材的暖调金属光泽与高反射特性；中部绝缘基座采用米白色阻燃工程塑料材质，调整粗糙度参数模拟哑光磨砂的塑料表面质感，同时在基座表面预留螺丝固定孔的细节特征；外层握持外壳为黑色防滑橡胶材质，通过纹理贴图还原外壳表面的竖向防滑肋条结构，调整材质的漫反射与凹凸参数，让橡胶的哑光质感与防滑纹理的立体触感得到真实呈现；尾部固定法兰为黑色硬质工程塑料，搭配两颗内六角固定螺丝，螺丝部分赋予镀锌金属材质，添加细微的螺纹细节与金属冷调光泽。结构设计上完整还原扭锁插头的核心功能逻辑：插片带有扭锁卡位结构，插入对应插座后旋转即可实现锁紧防脱，避免工业场景下设备震动导致的插头松脱断电；尾部的夹线结构可在接线完成后夹紧线缆外皮，缓解线缆弯折处的应力，避免线芯断裂；法兰安装座带有两个固定孔，可将插头固定在设备面板上，提升安装稳定性。建模过程中对所有装配间隙做了精准控制，既还原真实产品的装配公差，也让各部件的衔接关系清晰可辨，渲染阶段采用柔和的工作室布光，通过多盏区域光勾勒产品轮廓，避免金属部分出现过曝的死白区域，同时添加柔和的地面阴影，让整个模型的呈现效果更具真实感与工业质感，可用于工业电气配件的产品展示、装配教学、选型参考等场景。
