S型立式桨板分体式锁扣结构设计

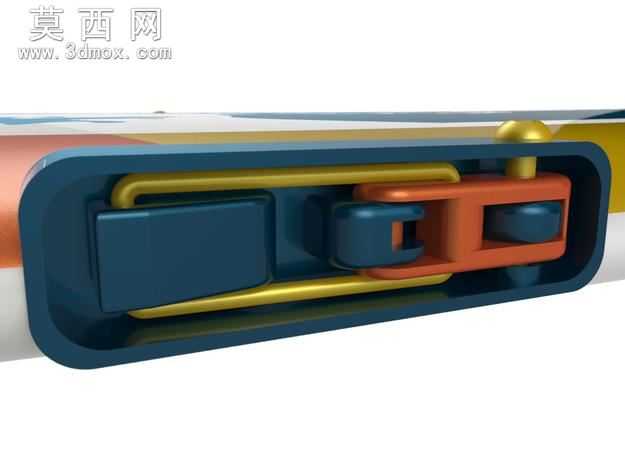

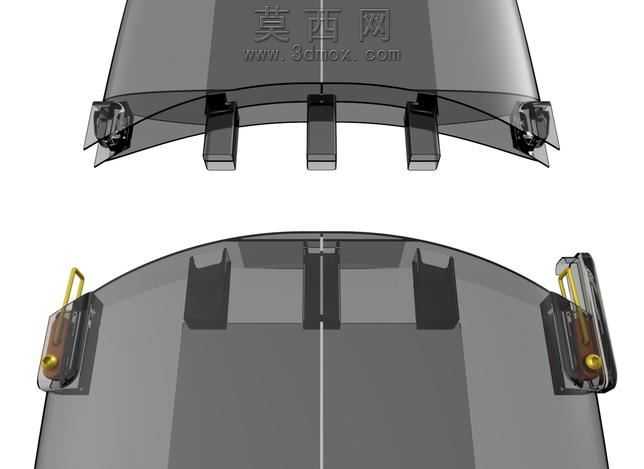

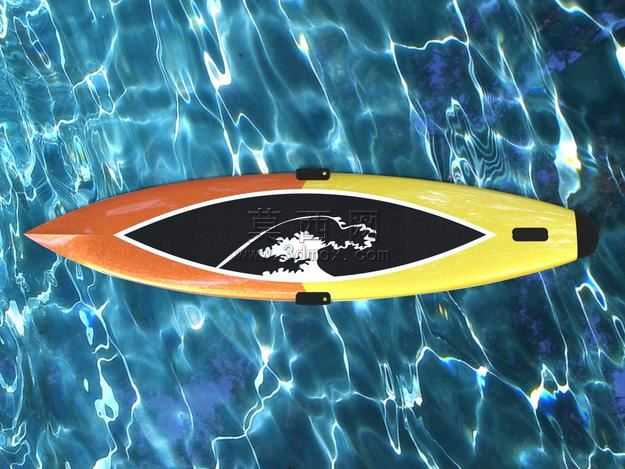

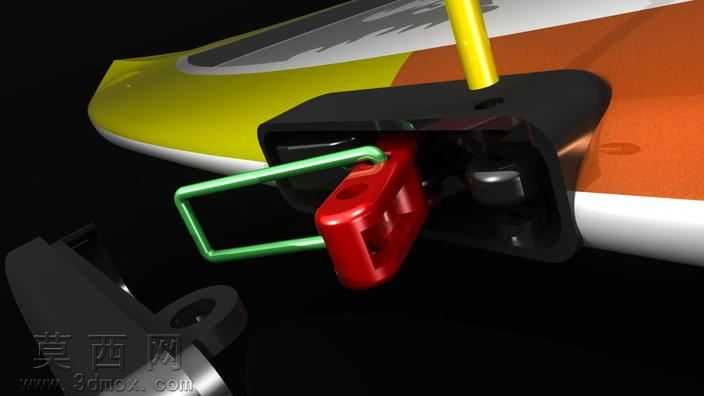

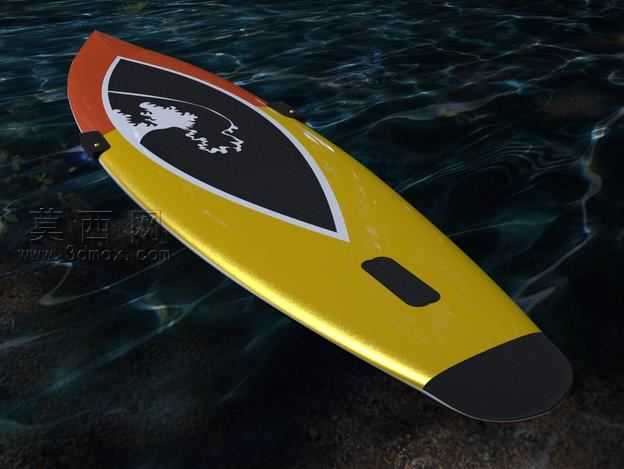

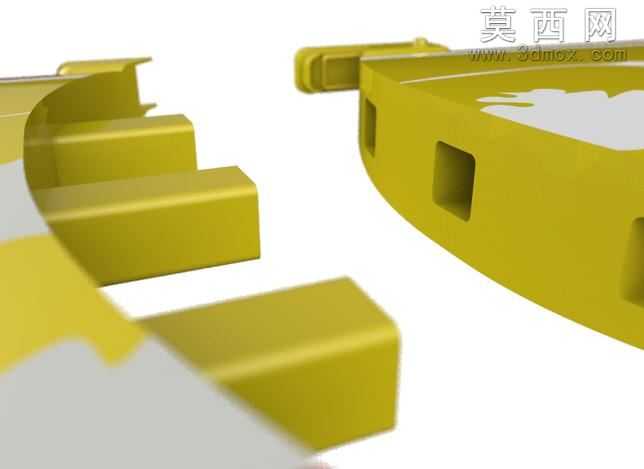

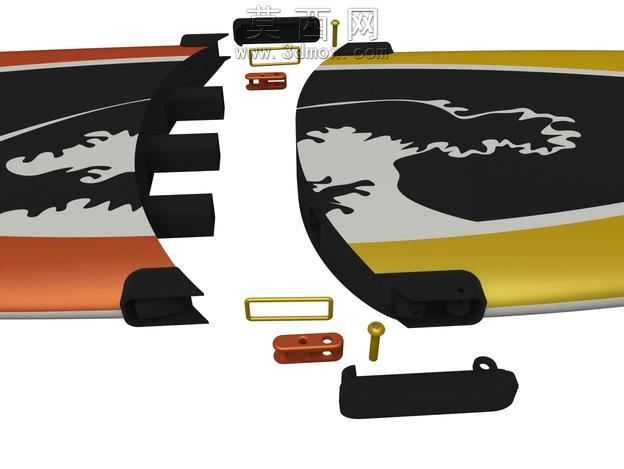

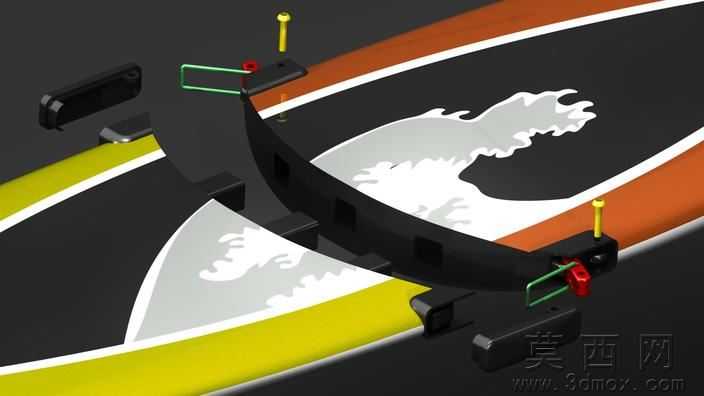

本作品为适配9英尺6英寸长度、32英寸宽度S型立式桨板的分体式连接锁扣结构三维设计，采用SolidWorks完成全参数化建模，整体围绕便携立式桨板的分段拼接需求展开设计。建模阶段先完成桨板壳体的曲面构建，通过放样、曲面剪裁等命令还原S型桨板的流畅外轮廓，壳体边缘做等距加厚处理保证结构强度，同时预留锁扣组件的安装卡槽，卡槽位置经过多轮尺寸校验，确保两段桨板拼接后外表面齐平无错位。锁扣组件包含固定销、锁紧压盖、定位框三个核心零件，固定销采用带帽圆柱结构，销身做防滑滚花处理的建模细节，压盖为带安装孔的异形钣金件，通过拉伸、切除命令完成孔位与折弯结构的建模，定位框采用矩形闭环结构，嵌入桨板壳体内部做限位支撑。材质渲染阶段，桨板外壳分别赋予橙黑、黄黑两款运动风格涂装，表面添加哑光防滑纹理，锁扣金属零件赋予黄铜、黑色电泳两种材质效果，渲染时调整环境光与反射参数，还原金属件的质感与塑料壳体的哑光触感。结构设计上采用双销对位、压盖锁紧的方案，两个固定销分别插入两段桨板的对应预留孔位，保持横向与纵向的定位精度，锁紧压盖通过螺丝固定在桨板内部的预埋基座上，从另一侧完成独立密封，既保证拼接后的结构整体性，又实现壳体内部舱室的水密完整性，避免户外使用时水汽渗入舱内。整个结构的零件尺寸均参照常规家用工具箱的五金件规格做适配设计，兼顾结构可靠性与加工便利性，所有配合面均做公差建模，确保实际生产组装时的装配顺畅度，同时针对桨板使用时的受力场景，对锁扣安装位置的壳体做局部加厚加强，避免受力开裂。
