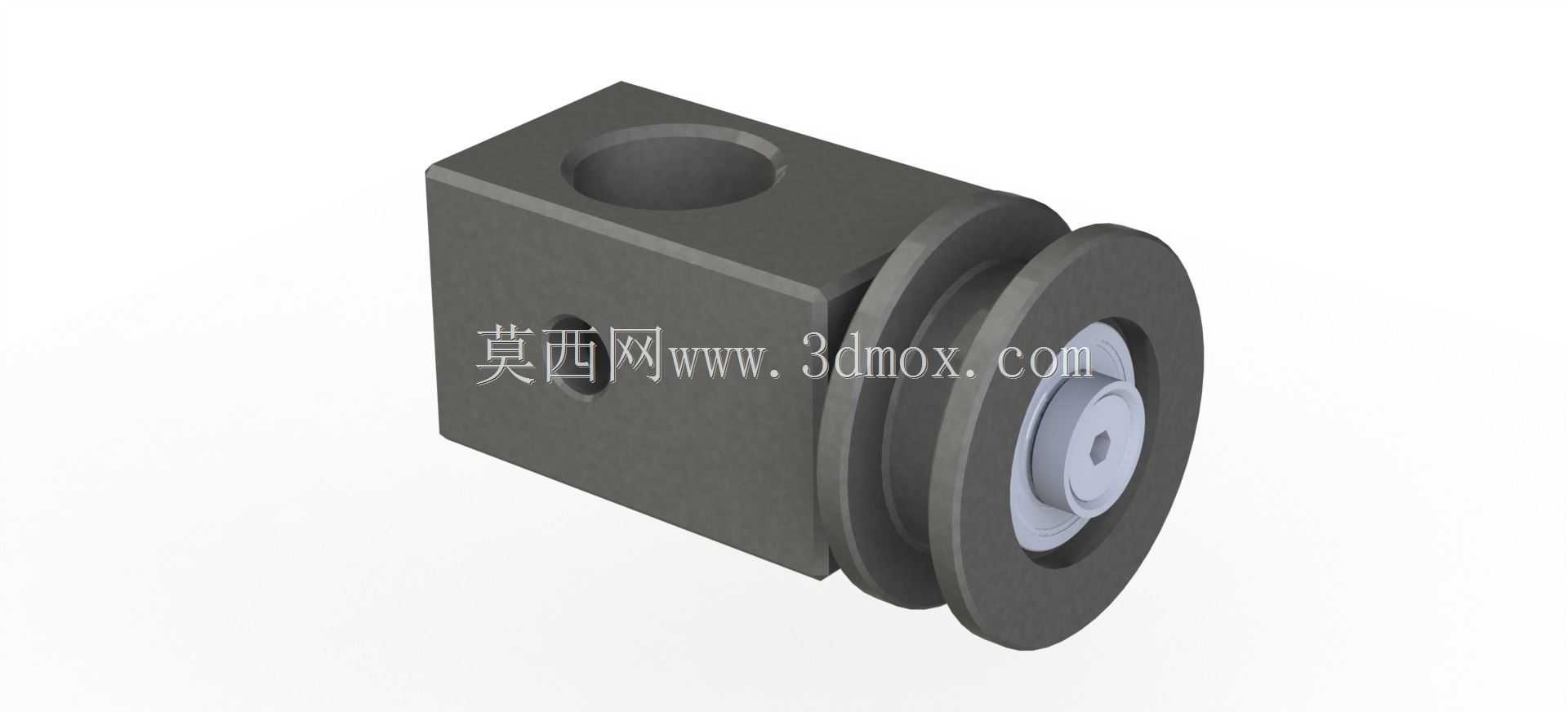

滑动遮阳板用SKF6308导向轮结构

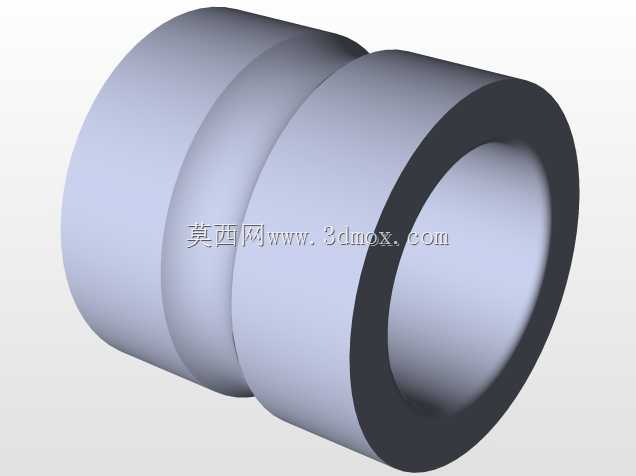

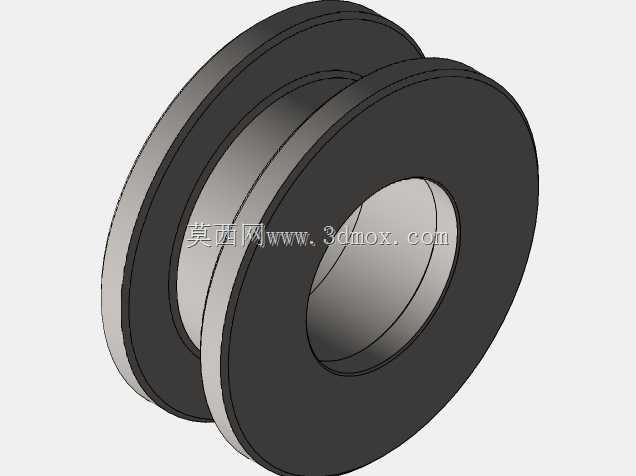

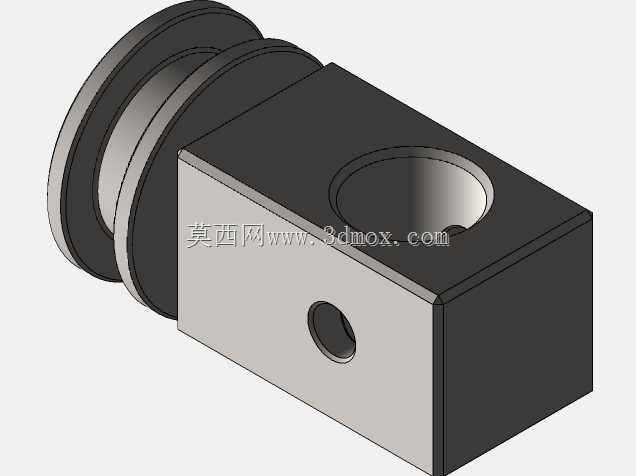

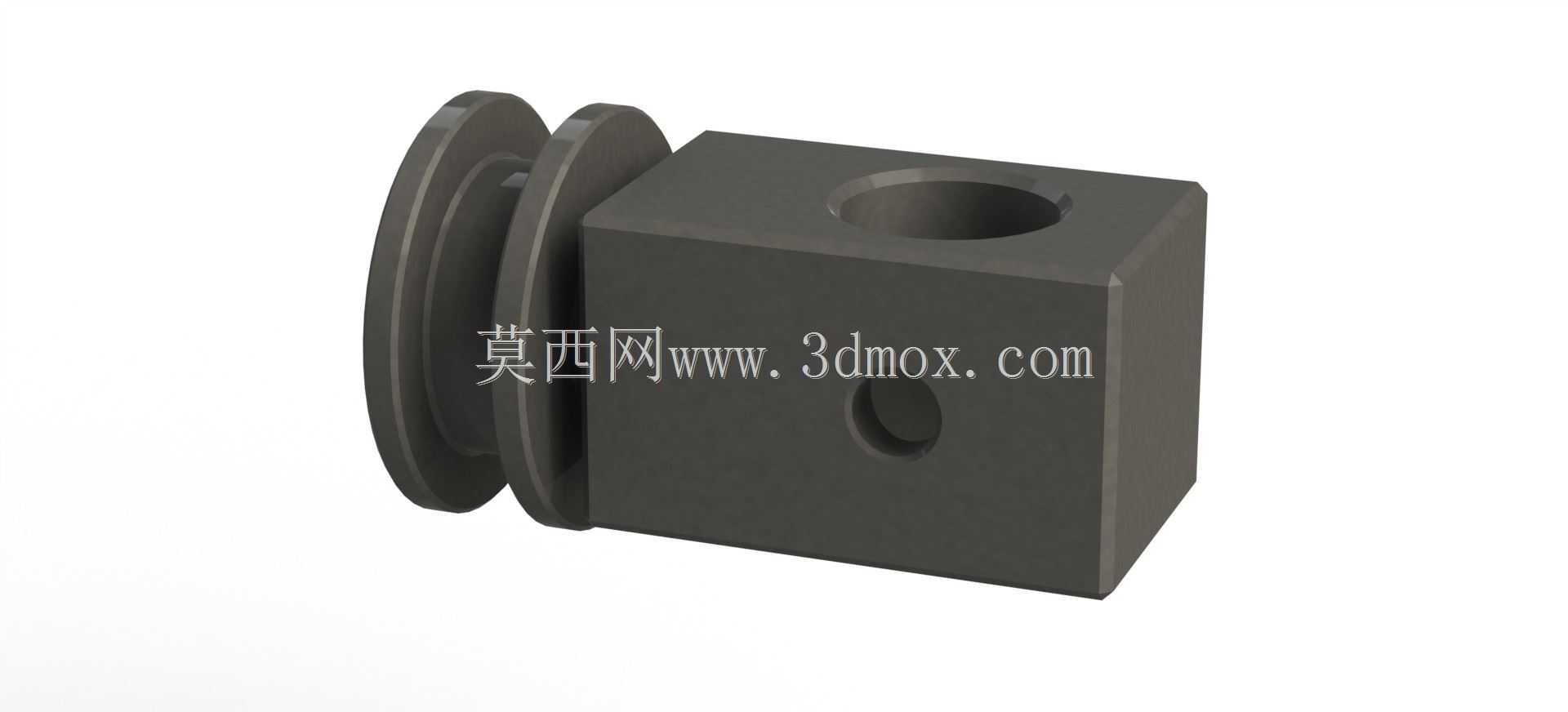

　　这款导向轮核心适配滑动遮阳板的运动导向需求，在车用遮阳板、工业设备遮光挡板这类需要沿固定轨迹做直线往复滑动的机构中，承担承载与运动导向的核心作用。日常使用场景里，遮阳板需要在人手施加的推拉作用力下平稳滑移，不能出现卡滞、晃动、偏移轨迹的问题，导向轮的结构设计直接决定了整套滑动机构的操作手感与使用寿命。从结构设计逻辑来看，这款导向轮直接集成SKF 6308-2RS1轴承作为核心转动承载单元，省去了额外设计轴承安装座、轮体与轴承配合结构的冗余步骤，轮体采用多阶阶梯式外圆结构，不同直径的外圆段分别对应不同的功能：大直径段作为与遮阳板滑动轨道的接触承载面，中间过渡段做限位止挡，避免轮体在轨道内出现轴向窜动，

　　小直径段则作为与遮阳板安装支架的配合定位面，保证安装后轮体的转动中心与支架安装孔的同轴度控制在合理公差范围内。轮体的内孔直接与6308轴承的外圈做过盈配合，过盈量选取在0.02-0.04mm区间，既保证轴承外圈与轮体之间不会出现相对转动，又不会因为过盈量过大导致轴承内圈、外圈变形，影响轴承的转动灵活性与径向游隙。轮体的外圆表面做了粗糙度控制，Ra值控制在1.6μm以内，降低与轨道接触面的滑动摩擦阻力，同时减少长期往复运动带来的轨道磨损。安装边界方面，这款导向轮的轴向总宽度需要匹配遮阳板支架的安装槽宽度，预留0.1-0.15mm的轴向间隙，避免轮体转动时与支架侧壁发生摩擦；径向尺寸上，轮体最大外圆直径需要与轨道的内槽宽度匹配，

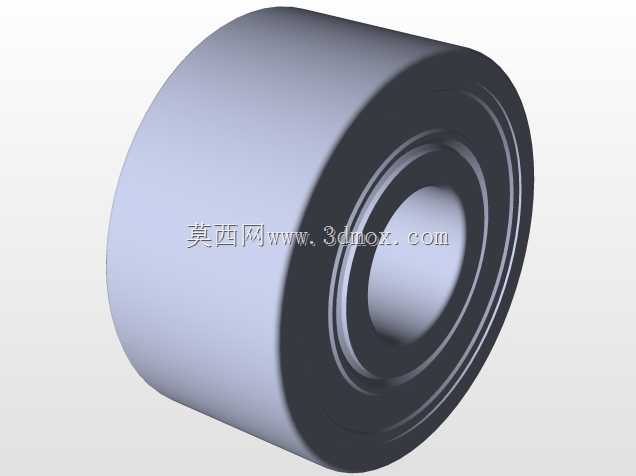

　　间隙控制在0.2-0.3mm，既保证轮体可以在轨道内顺畅滚动，又不会因为间隙过大导致遮阳板滑动时出现晃动异响。轴承选用的2RS1密封结构，可以阻挡外界的灰尘、水汽进入轴承内部滚道，适配车辆驾驶舱、工业设备外露工位这类存在少量粉尘、温湿度变化的使用场景，不需要额外添加密封防护结构，减少整套机构的零件数量与装配工序。在实际选型匹配时，需要注意轮体的材质选择，常规工况下采用POM工程塑料注塑成型即可满足承载需求，重量轻、自润滑性能好，运行噪音低；如果是重载工况下使用，可以更换为铝合金或钢制轮体，提升承载能力，但需要额外考虑轮体与轨道接触时的润滑与降噪问题。轮体的阶梯过渡位置做了R0.5的圆角过渡，

　　避免应力集中导致轮体在长期交变载荷下出现开裂问题，同时圆角结构也能在装配时起到导向作用，方便轮体快速推入轨道内。从运动特性来看，这款导向轮将滑动摩擦转化为滚动摩擦，相比传统的滑块式导向结构，操作力可以降低60%以上，长期使用的磨损量更小，不会出现滑块磨损后间隙变大、遮阳板下垂的问题。在三维建模过程中，需要重点保证轴承安装位的同轴度公差，以及各阶外圆的圆柱度公差，避免建模时的形位公差偏差导致实际生产出的零件出现转动卡滞的问题；同时需要预留轴承的安装压装导向角，方便装配时将轴承平稳压入轮体内孔，不会出现压装偏斜导致轴承损坏的情况。
