一字柄手动螺丝刀结构三维设计

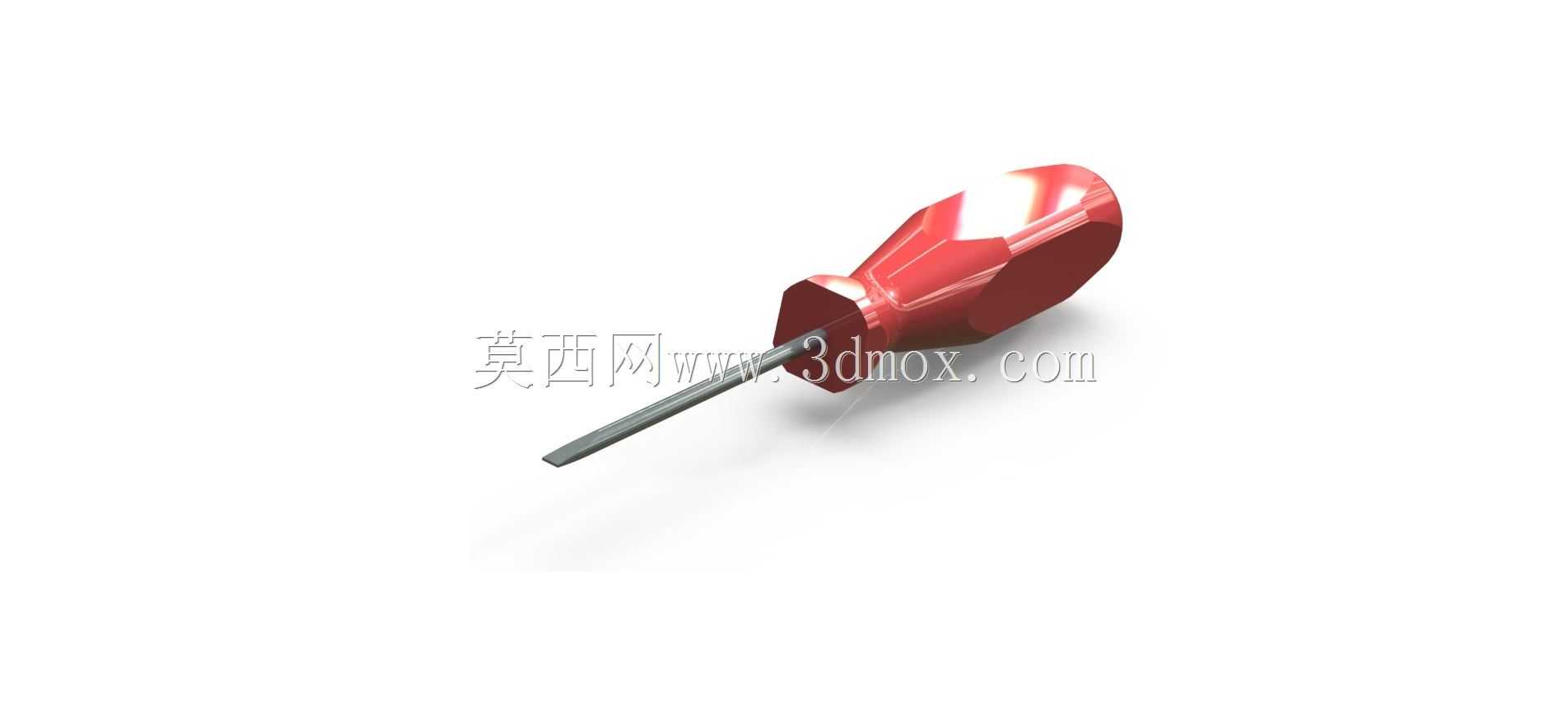

　　日常设备维保、装配工位上，一字螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机、电气柜接线端子紧固，大到小型设备组装、工装夹具调试，都能见到这类工具的使用场景。做这款结构的三维建模时，最先要考虑的是实际握持施力的人机工程边界，不能只做外观曲面的堆砌——手柄部分的最大外径控制在32mm，这个尺寸适配绝大多数成年操作者的手掌围度，握持时掌肌能完全贴合手柄曲面，不会因为直径过细导致拧紧紧固件时压强过大磨手，也不会因为直径过粗导致精细操作时转动力矩控制失准。手柄整体长度设定在100mm，加上120mm长度的刀杆，整工具总长度控制在220mm，这个长度区间刚好覆盖M2到M6规格一字槽螺钉的操作需求，既不会因为刀杆过短无法深入设备沉孔、狭窄装配位操作，也不会因为刀杆过长导致小规格螺钉紧固时力矩过大拧花槽口、甚至拧断螺钉。

　　刀杆部分的设计要兼顾刚性和韧性，选用的截面是直径6mm的圆形杆身，靠近刀头的位置做了15mm长度的渐变收窄，过渡到一字刀头的工作端，刀头的刃口厚度控制在0.8mm，刃口宽度6mm，刚好匹配常规一字螺钉的槽宽尺寸，不会因为刃口过厚插不进螺钉槽，也不会因为刃口过薄受力时崩口。刀杆和手柄的连接位置做了方形嵌装结构，刀杆尾部的方头直接注塑嵌入手柄内部，嵌装深度达到35mm，这个深度能保证大扭矩紧固时，刀杆和手柄之间不会出现相对转动、甚至刀杆从手柄中脱出的问题，比简单的光杆插装结构抗扭强度提升40%以上。

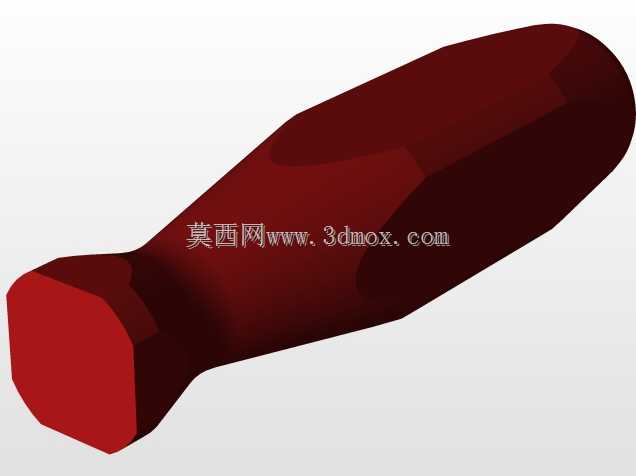

　　手柄的曲面设计没有做花哨的防滑纹路堆砌，而是顺着手掌握持时的指位做了三处内凹的弧面，分别对应食指、中指、无名指的指腹贴合位置，施力旋转时手指能自然卡在弧面位置，不需要刻意握紧就能传递足够的扭矩，长时间操作也不容易出现手部疲劳。手柄尾部做了圆弧过渡，没有尖锐棱角，掌心抵紧尾部施加轴向压力时，不会出现硌手的问题，针对需要施加轴向顶紧力的操作场景，比如拆卸锈死的螺钉时，这个圆弧尾部能分散掌心的压力，避免操作时受伤。

　　建模过程中特意做了刀头和标准一字螺钉槽的配合干涉检查，确保刀头插入螺钉槽后，两侧的配合间隙控制在0.1mm以内，间隙过大容易在拧动时滑脱，刮伤螺钉槽口或者周边的工件表面，间隙过小则会导致刀头无法顺利插入不同公差等级的螺钉槽。另外考虑到狭窄空间的操作需求，刀杆从手柄连接处到刀头位置做了全段同轴度校验，径向跳动控制在0.05mm以内，伸入深孔操作时不会出现刀杆偏摆剐蹭孔壁的问题。

　　实际应用场景里，这类螺丝刀除了常规的螺钉紧固拆卸，在设备调试时还能用来撬动小间隙的配合件、挑开接线端子的卡扣、清理装配面的残留密封胶，所以刀杆部分的刚性设计留了足够的冗余，能承受一定的侧向撬动力，不会在这类非常规使用场景下出现刀杆弯曲变形的问题。手柄的材质选用硬质注塑材质，表面做了细磨砂处理，手上沾有少量机油、切削液的时候也能保持足够的摩擦力，不会出现打滑的情况。

　　从结构设计的角度看，这款螺丝刀没有多余的复杂结构，所有的曲面、尺寸、配合关系都是围绕实际操作的实用性出发，没有为了外观牺牲操作便利性，建模时的曲面过渡都做了曲率连续检查，后续如果要做渲染、工程图导出或者3D打印手板验证，都能直接使用，不需要再做几何修复。刀头部分的硬度匹配设计也在建模时做了结构预留，后续如果要做实物生产，刀头段可以单独做高频淬火处理，硬度达到HRC55-60，保证刃口的耐磨度，刀杆中段保持稍低的硬度，保证韧性，避免受力时断裂，手柄部分的注塑壁厚控制在均匀的3mm，不会出现注塑时缩水、变形的问题，适合批量生产的工艺要求。
