复古无线SNES游戏手柄结构设计

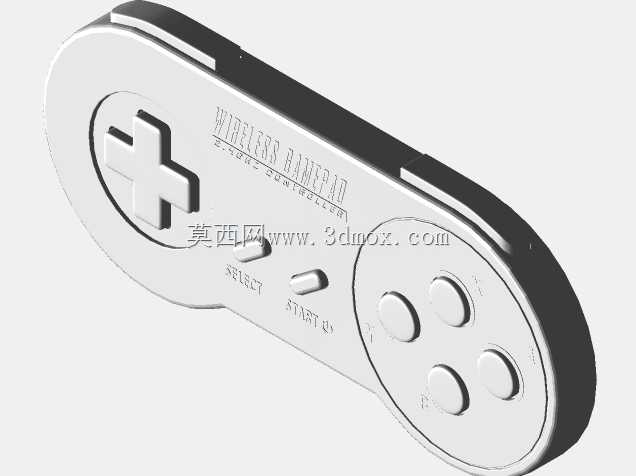

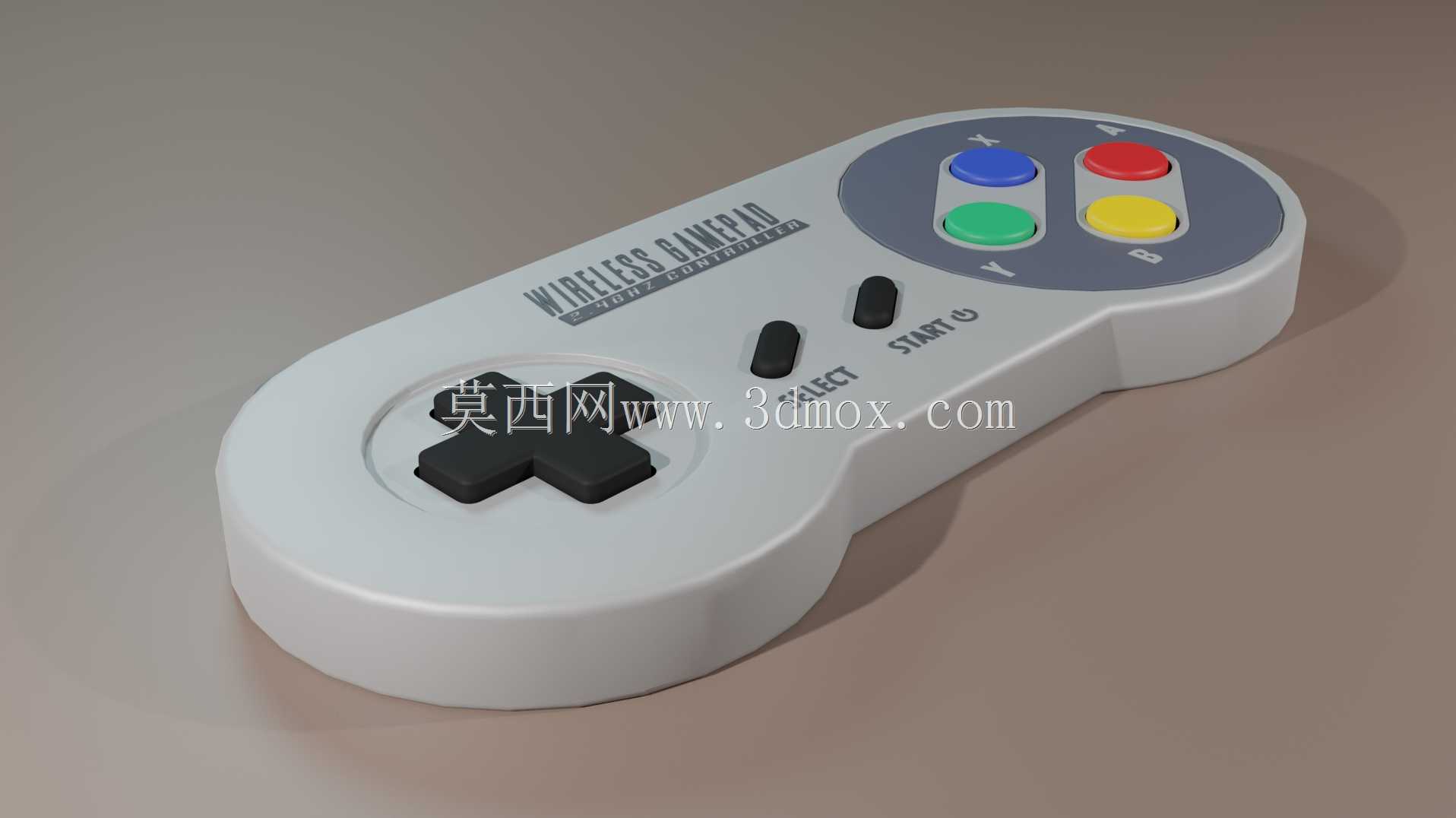

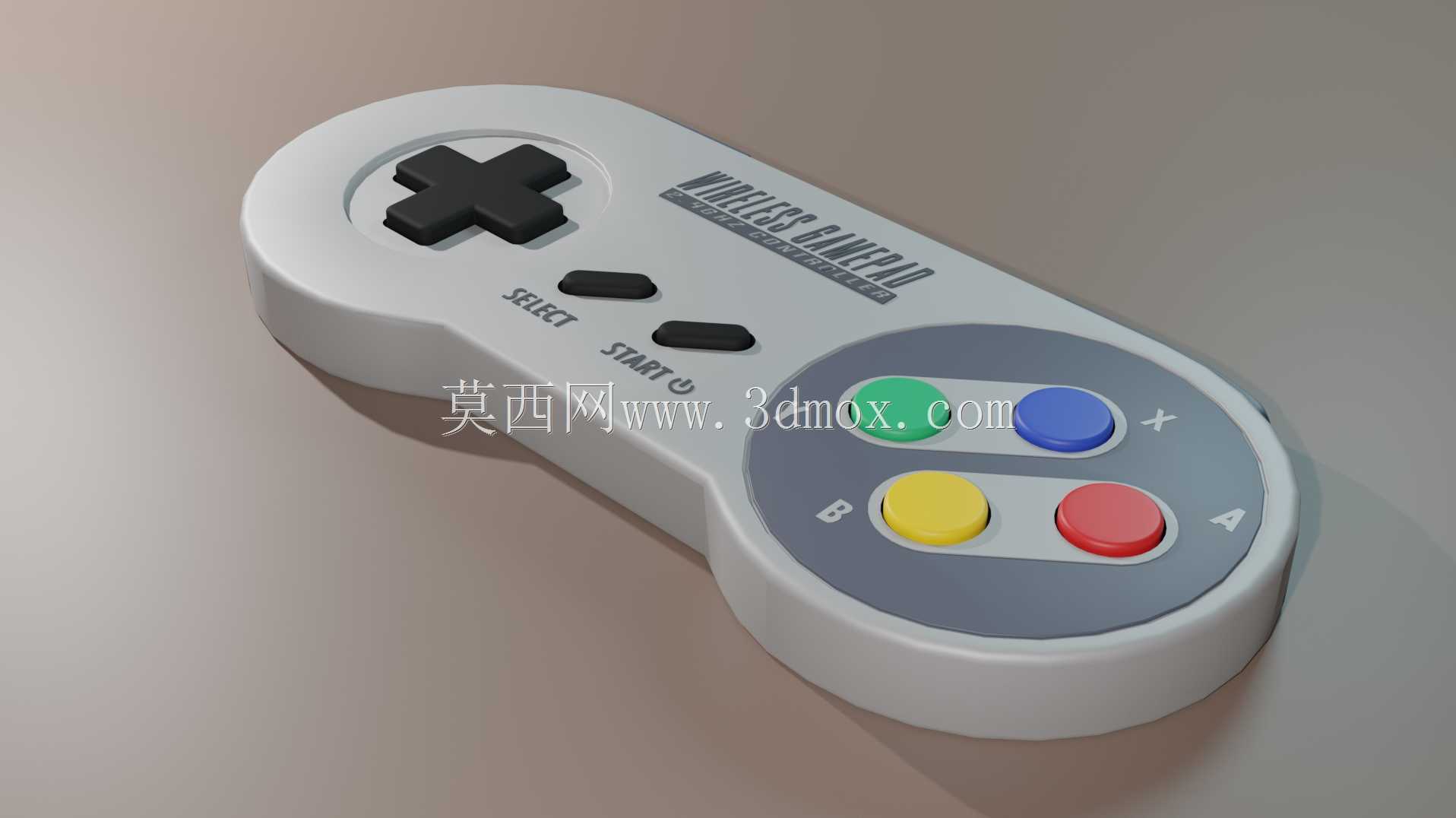

　　这款无线SNES风格游戏控制器的三维结构设计，首先围绕手持握持的人机工程边界展开，整体壳体采用符合人体手掌自然弯曲的弧面过渡，避免长时间握持产生的硌手应力集中，壳体边缘做R2-R3的圆角处理，既提升握持舒适度，也能在注塑成型时减少尖角处的应力开裂风险。从功能布局来看，正面左侧设置十字方向按键，按键采用分体式十字凸台结构，内部预留0.3mm的按压行程间隙，保证四个方向触发的独立性，避免斜向误触；右侧排布四颗彩色动作按键，按键帽做内凹弧面设计，匹配指腹接触形态，按键下方对应硅胶导电胶的安装位，预留导电胶压缩行程与PCB板触发触点的对位公差，保证按压反馈清晰且触发压力控制在50-60g的舒适区间。中部的SELECT与START功能按键采用长圆形窄边设计，位置刚好对应握持时拇指自然伸展可触及的区域，避免操作时手部过度移位。

　　从内部结构设计思路来看，壳体采用上下壳扣合加螺丝柱固定的方式，上下壳分型面设置在壳体侧部最大轮廓处，既方便注塑模具的脱模，也能隐藏合模线提升外观质感；内部预留PCB主控板的安装定位柱，定位柱高度匹配电池仓与按键触发面的高度差，电池仓设置在壳体中部握持时的重心位置，保证手持时的重量平衡，避免头重脚轻影响操作手感。无线模块的天线区域预留无金属遮挡的净空区，保证2.4G无线信号的传输稳定性，避免壳体内部金属元件对信号产生屏蔽干扰。

　　在实际应用场景中，这类复古控制器除了适配原版SNES复古游戏主机的怀旧使用场景，也可通过内置的无线适配模块兼容PC、移动端复古游戏模拟器，满足复古游戏爱好者的使用需求。设计过程中需要严格控制各按键的按压行程一致性，十字键的四个方向触发压力差不超过10g，动作按键的触发压力差控制在8g以内，保证操作时的手感统一。壳体壁厚控制在1.8-2mm，既保证壳体的结构强度，避免跌落时出现开裂，也能控制整体重量，手持总重量控制在80-90g区间，长时间握持不易产生疲劳。

　　安装边界方面，上下壳装配时的扣位间隙控制在0.1mm，螺丝柱采用M2自攻螺丝柱结构，柱内预留0.5mm的预钻孔径，保证螺丝锁附时不会出现滑牙或柱体开裂；按键与壳体开孔的单边间隙控制在0.15mm，既保证按键按压时无卡滞，也避免间隙过大出现晃动异响。表面处理上，壳体采用细晒纹的哑光表面，避免握持时留下指纹汗渍，按键帽采用亮色高光处理，与壳体形成视觉区分，方便用户快速识别按键位置。内部PCB板的固定采用定位柱加热熔柱的方式，避免螺丝固定占用过多内部空间，同时提升装配效率，导电胶的定位采用壳体内部的凸台卡槽，保证导电胶触点与PCB板上的碳膜触点精准对位，偏移量不超过0.2mm，避免出现按键触发失灵或连击的问题。电池仓盖采用滑扣式结构，滑扣的扣合行程控制在3mm，方便用户更换电池，同时扣合后无松动异响。整体结构设计充分考虑量产装配的工艺性，所有倒扣结构都预留足够的脱模斜度，避免注塑生产时出现粘模或顶白缺陷，各零部件的公差配合遵循注塑件的通用公差标准，保证批量生产时的装配一致性。
