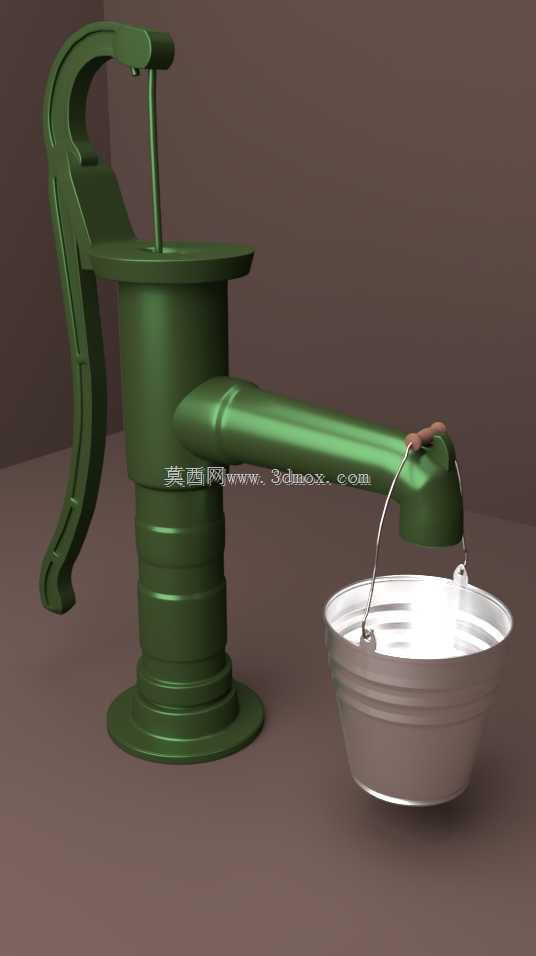

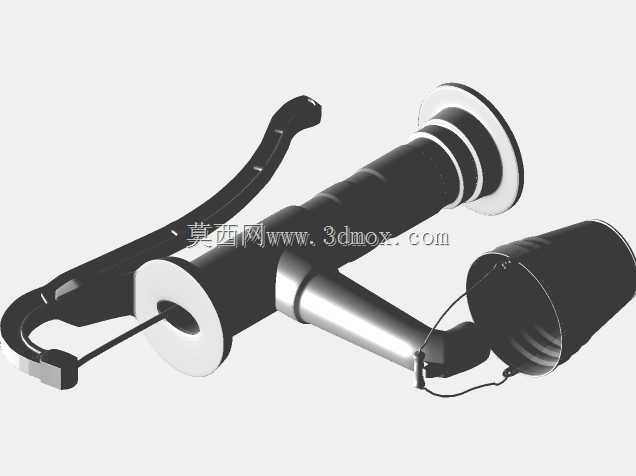

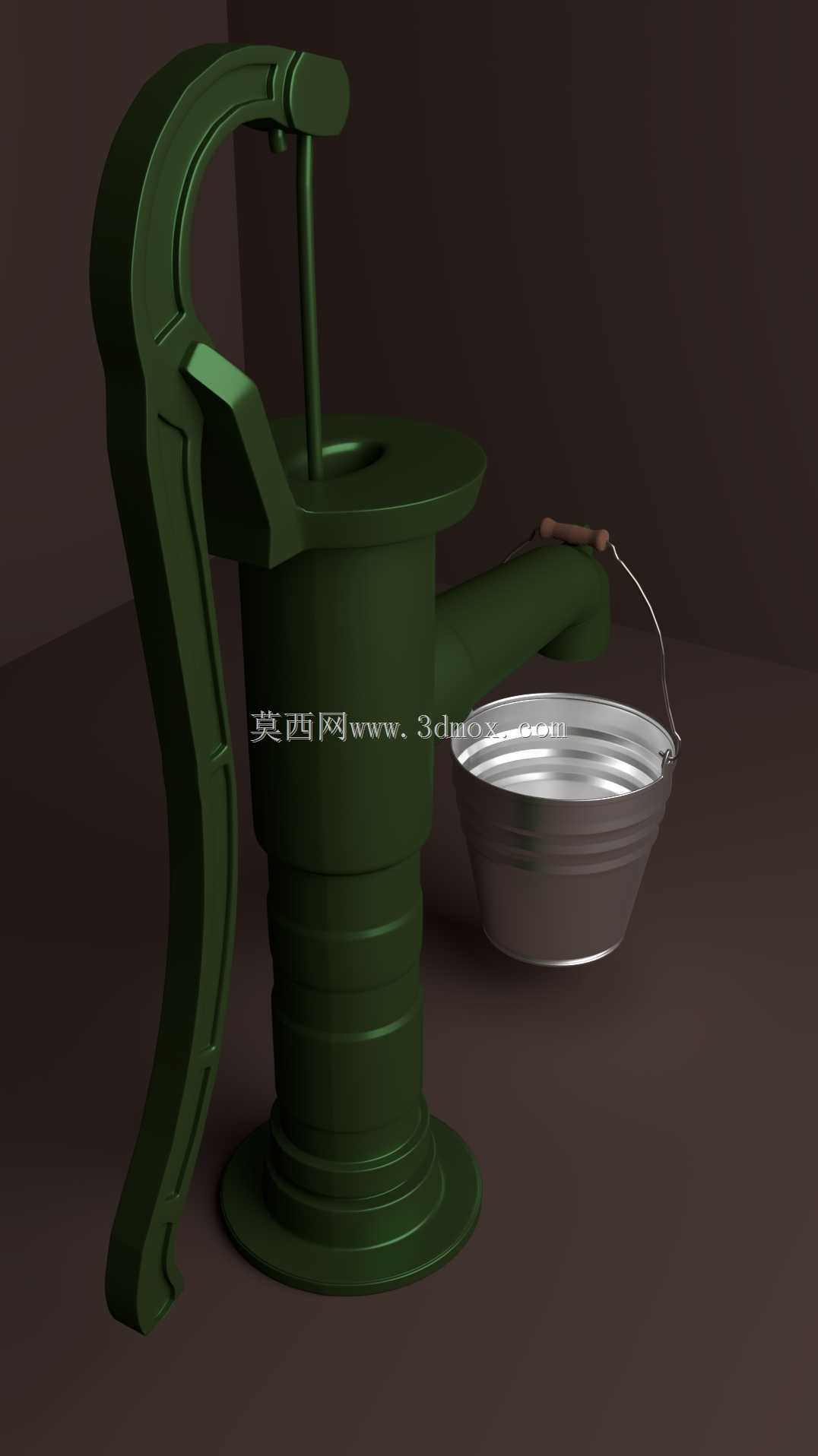

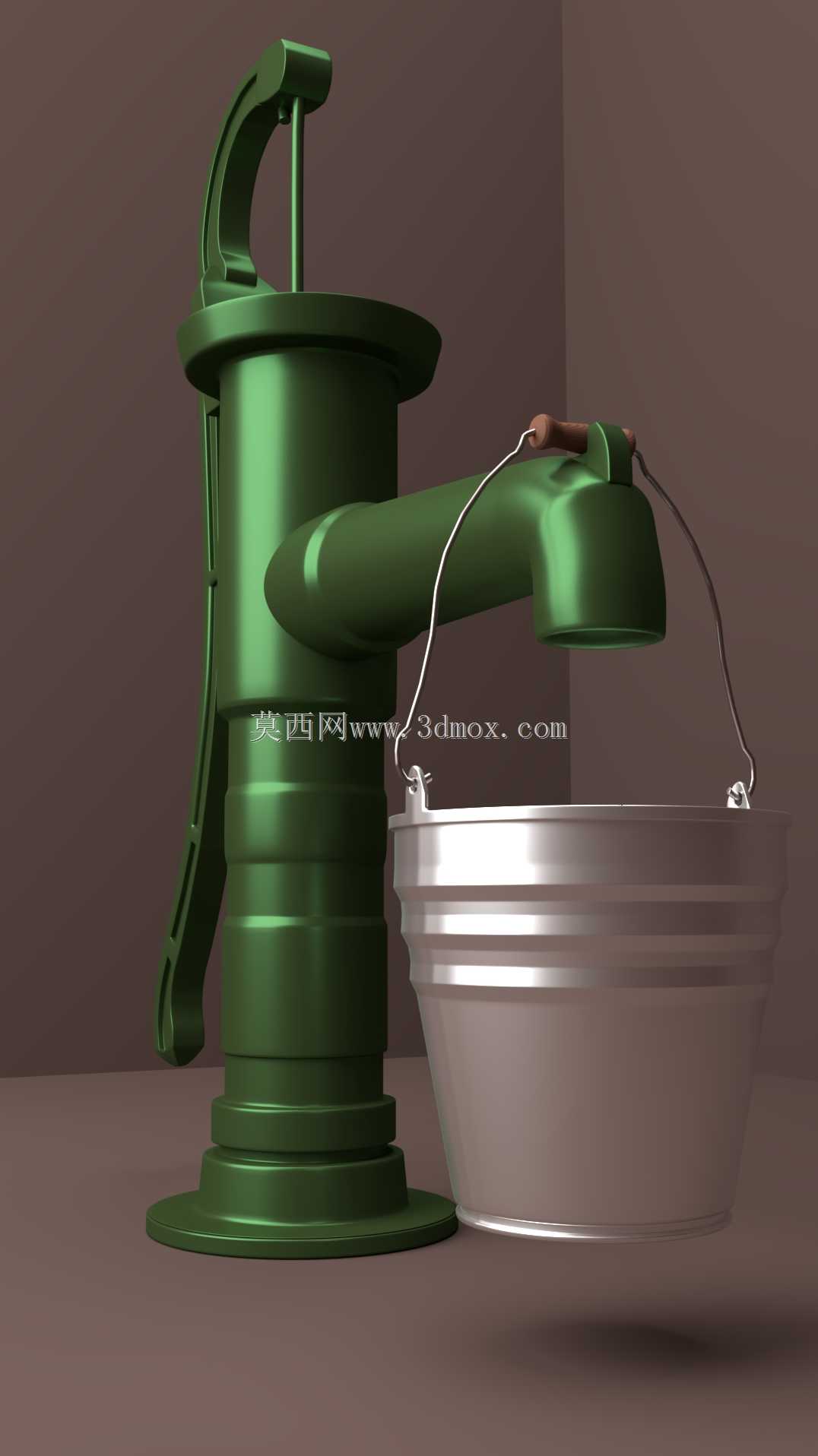

复古手摇式手动压水取水装置结构设计

　　这款手动压水装置的结构设计，完全贴合无供电场景下的浅层地下水取用需求，在偏远乡村散户取水、庭院临时供水、户外露营应急取水、农田小块地块浇灌补水等场景中，无需外接电源或燃油动力，仅靠人力往复扳动摇杆即可完成提水作业，结构可靠性强，日常维护成本极低，即便长期放置在户外露天环境，只要做好泵腔内部的防锈处理，即可稳定使用十余年无需大规模检修。从功能实现逻辑来看，装置核心依靠压杆带动内部皮碗做上下往复运动，下压摇杆时皮碗上行，泵腔内部形成负压，地下水在大气压作用下顶开进水阀进入泵腔，上提摇杆时皮碗下行，进水阀关闭、出水阀开启，泵腔内的水顺着出水嘴向外排出，连续往复操作即可实现连续出水，出水嘴的长度和倾斜角度经过反复校核，

　　刚好适配常规家用金属水桶的接水高度，不会出现接水时水花外溅的问题，摇杆的握持位置做了圆弧过渡处理，长时间操作也不会磨伤手掌，压杆的力臂比例经过优化，成年人操作时仅需施加不到十公斤的力即可完成压水动作，老人和半大孩子也能轻松操作。在设计思路上，整体采用一体化铸铁铸造成型的主体结构，泵体底座做了加宽法兰边设计，安装时可直接通过膨胀螺栓固定在水泥井台或者砖砌井台上，底座与井台接触面预留了密封槽，安装时嵌入橡胶密封圈即可避免取水时漏水、漏气，保证泵腔负压稳定；泵体侧面的出水嘴与主体一体铸造成型，避免了后期焊接带来的焊缝锈蚀、漏水隐患，摇杆与泵体的连接轴位置做了铜套衬套设计，长期往复转动也不会出现轴孔磨损导致的摇杆晃动问题，

　　皮碗的更换位置设计在泵体顶部的可拆卸压盖处，日常更换易损件无需拆解整个泵体，仅需拧开顶部压盖即可取出皮碗更换，维护操作十分简便。从安装边界尺寸来看，泵体总高度控制在五十厘米左右，摇杆扳动到最高位置时总高度不超过七十厘米，安装时仅需在井台预留直径十厘米左右的井管对接孔，底座安装孔的横向、纵向间距均为十五厘米，适配绝大多数农村家用手压井的安装尺寸，无需额外改造现有井台即可直接替换老旧的损坏压水泵；泵体的整体壁厚控制在五毫米左右，既保证了铸铁结构的抗冲击、抗锈蚀能力，也不会因为壁厚过大导致整体重量过重，单人即可完成搬运和安装作业。泵体的外观采用深绿色防锈漆涂装，漆面附着力强，长期风吹日晒也不容易出现漆层脱落、生锈的问题，

　　出水嘴末端做了外螺纹设计，需要临时接软管远距离输水时，可直接对接标准规格的塑料软管，无需额外加装转接头，适配庭院浇花、临时冲地等延伸使用需求。在结构细节处理上，进水口位置设计了内置滤网结构，可过滤地下水中的细小砂石、杂物，避免杂物进入泵腔磨损皮碗或者卡滞阀门，有效延长易损件的更换周期，内部的进出水阀采用橡胶阀片结构，密封性能好，关闭时无反向漏水问题，压杆与泵体的连接位置预留了润滑脂注油孔，定期注入少量润滑脂即可保证转动顺畅，避免出现卡滞、异响问题。
