推拉式快速压紧夹钳结构三维设计

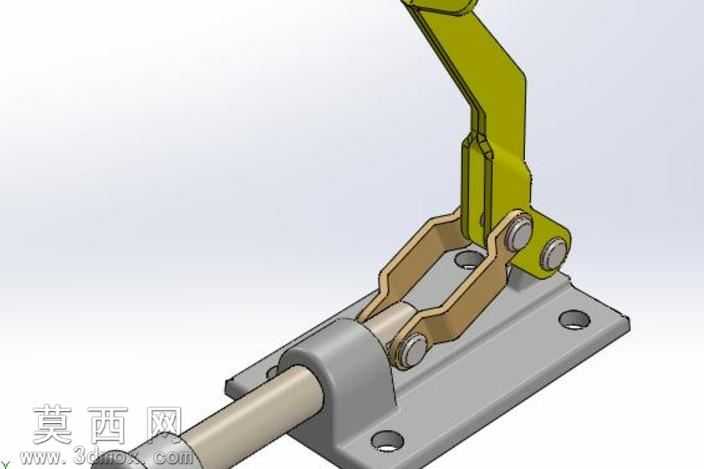

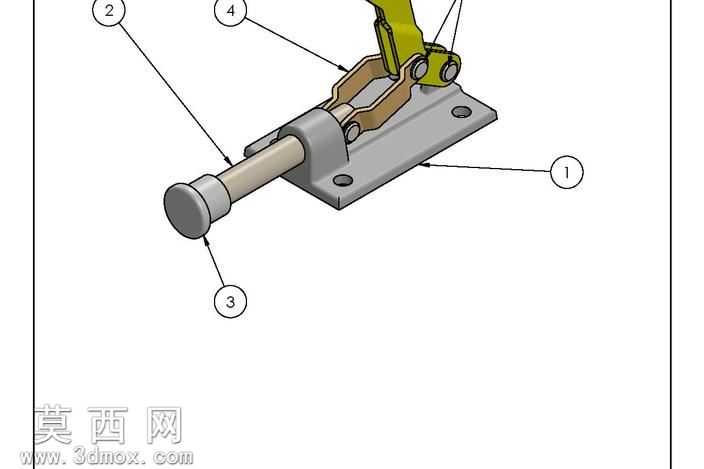

本作品为推拉式快速夹紧机构的三维参数化建模成果，建模过程严格遵循机械加工工艺与实际装配逻辑，采用自底向上的装配建模方式完成全结构搭建。首先对底座、驱动摆臂、联动连杆、压头推杆、铰接销轴等独立零件分别进行特征建模，底座部分通过拉伸凸台创建安装基体，精准预留螺栓安装沉孔与铰接轴座的配合位，对安装面做平面度约束处理，保证后续装配的基准精度；驱动摆臂采用钣金折弯特征结合实体切削完成造型，还原了实际工件的折弯圆角与受力加强结构，表面做哑光金属质感的材质赋予，模拟钢材喷塑后的视觉效果；联动连杆部分通过对称特征建模保证两侧结构的同轴度，铰接孔位严格按照公差配合要求设置间隙参数，还原实际装配的转动自由度；压头推杆采用圆柱拉伸特征创建，端部做圆弧过渡处理，模拟实际使用中与工件接触的压合面，材质赋予为抛光金属质感，区分于其他结构件的表面处理效果。装配阶段通过同轴心、平面重合、距离限制等配合约束完全还原机构的运动逻辑，驱动摆臂下压时通过连杆的死点结构实现推杆的轴向推进锁紧，摆臂抬起时联动推杆回缩松开工件，全程运动无干涉，各铰接位置的转动间隙符合实际工装的使用工况。渲染阶段采用工作室级光照环境，对不同材质的反光度、粗糙度参数做差异化调整，金属结构件的边缘做轻微倒角反光处理，底座的安装孔位做沉孔阴影强化，清晰展现各零件的结构层次与装配关系。设计过程中充分考虑了机构的力学传递特性，通过连杆的力臂放大效应实现手动操作下的大夹紧力输出，死点锁紧结构保证工作状态下不会意外松脱，整体结构紧凑，安装便捷，可直接应用于工装治具、工件焊接、装配定位等工业场景的快速夹紧需求，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求调整推杆行程、夹紧力大小、安装孔位尺寸等参数，具备较高的二次修改与适配性。
