多耳带侧通接口铸造阀体零件三维设计

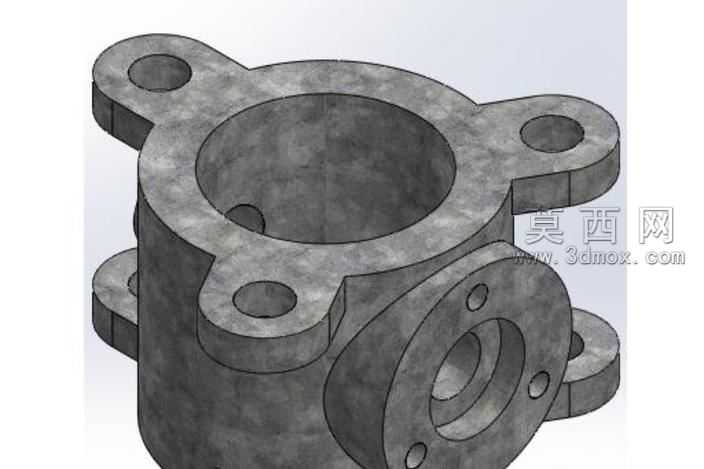

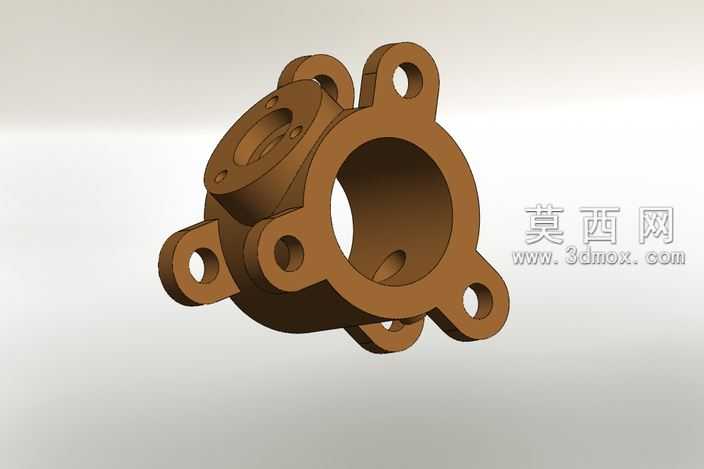

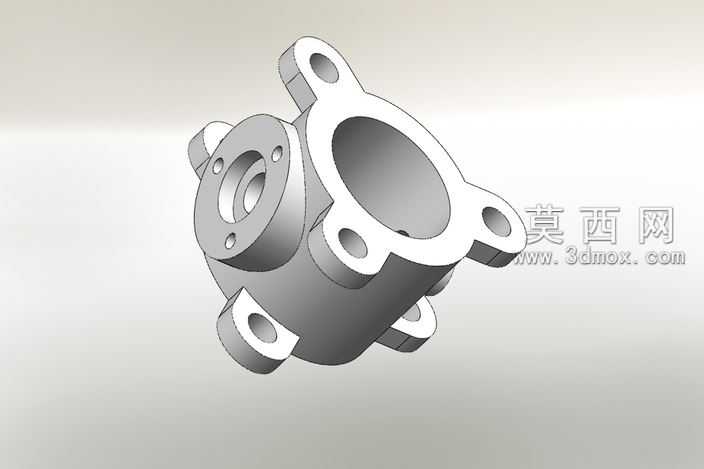

本次设计的零件为带多安装耳的侧通式阀体结构，建模全程在SolidWorks环境下完成，整体采用自底向上结合特征叠加的建模思路，首先以中心主腔体为核心基准，绘制中空圆柱的内外轮廓草图，通过拉伸凸台命令生成主体筒身结构，建模过程中严格控制筒壁厚度均匀性，保证腔体内部流道的同轴度公差符合液压类阀体的常规设计要求。在主体筒身的基础上，沿周向均匀分布四个带安装通孔的凸耳结构，每个凸耳均采用拉伸凸台生成实体后，通过异形孔向导命令加工出贯通的安装光孔，凸耳与主体筒身的衔接位置全部添加圆角过渡特征，避免铸造过程中出现应力集中的问题，同时也能消除零件使用过程中的应力断裂风险。在主体筒身的侧方，设计了垂直于主腔体轴线的侧通接口，该接口采用带螺栓孔的法兰式连接结构，首先拉伸生成侧通的筒状流道，保证侧通流道与主腔体完全贯通，流道衔接处做圆弧过渡处理减少流体阻力，之后在侧通端面拉伸生成法兰盘，在法兰盘上均匀分布四个螺栓安装孔，孔位位置符合常规法兰连接的尺寸规范。材质渲染阶段，为零件赋予铸钢材质效果，调整材质的粗糙度、金属度参数，还原铸造零件表面的细微磨砂质感，同时添加环境光遮蔽效果，让腔体内部、凸耳衔接处的阴影层次更加真实，清晰展现零件的结构细节。建模过程中所有特征均保留完整的参数化设计历史，方便后续根据实际使用需求调整腔体通径、安装耳位置、法兰尺寸等参数，零件的所有棱角位置除了配合密封面外均做了倒角或圆角处理，既符合铸造工艺的脱模要求，也能避免安装使用过程中划伤操作人员。整体结构设计兼顾了安装固定的稳定性与流体通路的功能性，四个周向凸耳可实现阀体在安装基座上的牢靠固定，侧方法兰接口可对接外部管路，主腔体上下端可适配端盖或对接管路，能够满足多通路流体控制元件的结构需求。
