旋转引擎越野两轮机车结构设计

　　这款搭载汪克尔旋转引擎的越野两轮机车，核心应用场景覆盖非铺装路面穿越、户外越野骑行、特种地形机动通行等领域，区别于传统往复式引擎越野车型，其动力单元结构紧凑的特性，能在复杂颠簸路况下降低动力总成的重心偏移量，提升整车动态行驶的稳定性。从实际用途来看，该车型既可以作为越野运动爱好者的个性化骑行载具，也能为小型非道路机动装备的动力布局设计提供参考，旋转引擎没有往复活塞结构的惯性损耗，高转速区间的动力输出连贯性更强，适配越野场景下频繁调整动力输出的操控需求。

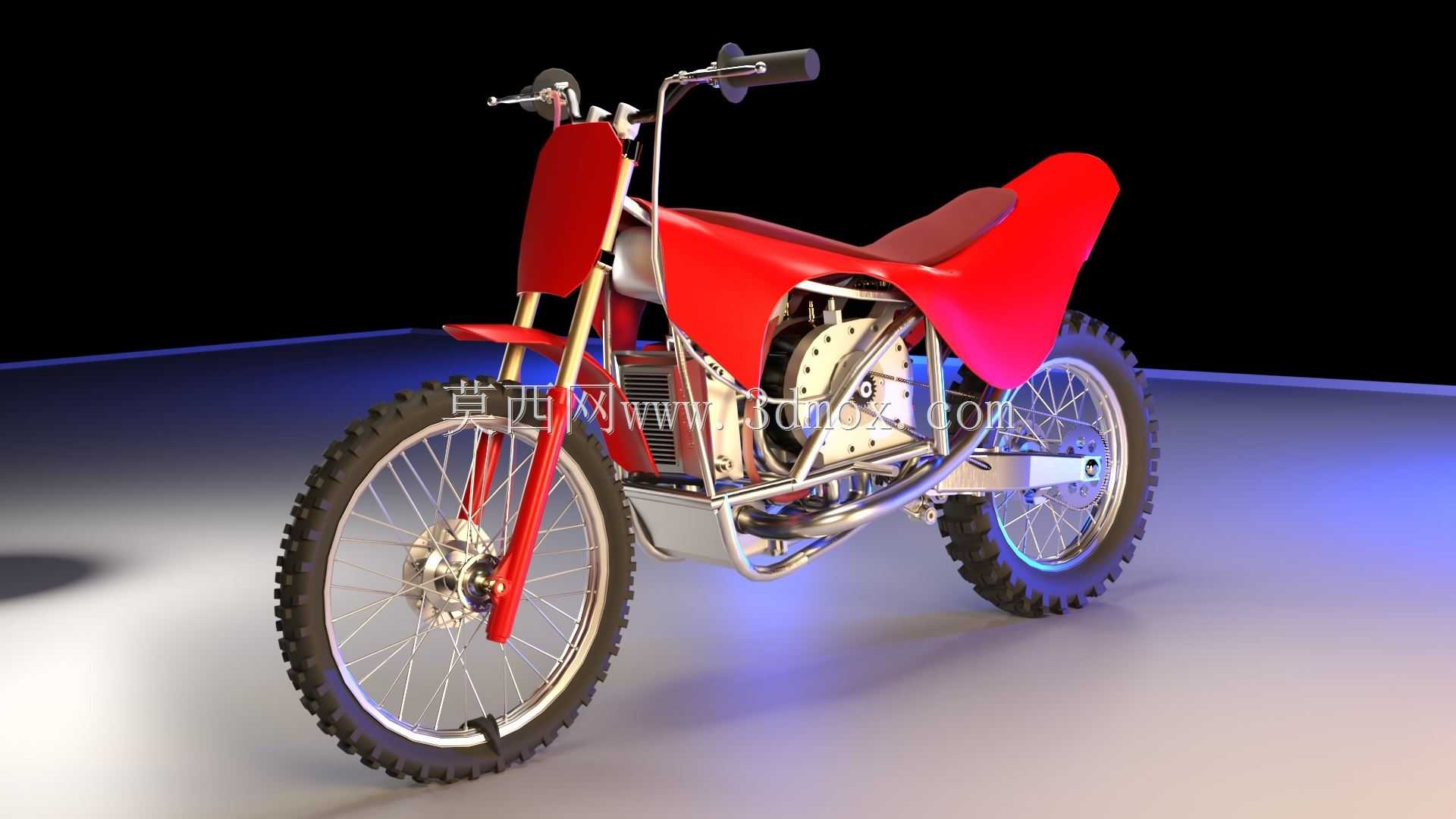

　　在功能特性设计上，整车采用外露式铬钼钢管式车架，车架主管沿动力单元外侧环绕布置，既为旋转引擎预留了充足的安装空间，也能在车辆发生侧向倾倒时通过车架管体吸收冲击能量，避免核心动力部件直接磕碰受损。前悬挂采用长行程正置前叉，叉管行程预留了280mm的压缩余量，搭配带深胎块的越野专用轮胎，胎块高度达到18mm，能在泥地、砂石路面获得足够的抓地力，胎圈与轮辋的配合采用锁紧式结构，防止低胎压越野工况下轮胎脱圈。后悬挂采用多连杆式单枪减震结构，减震器安装位与后摇臂的铰接点经过力传导路径优化，能将后轮受到的垂直冲击逐级缓冲，避免刚性冲击直接传递到车架与驾乘人员位置。

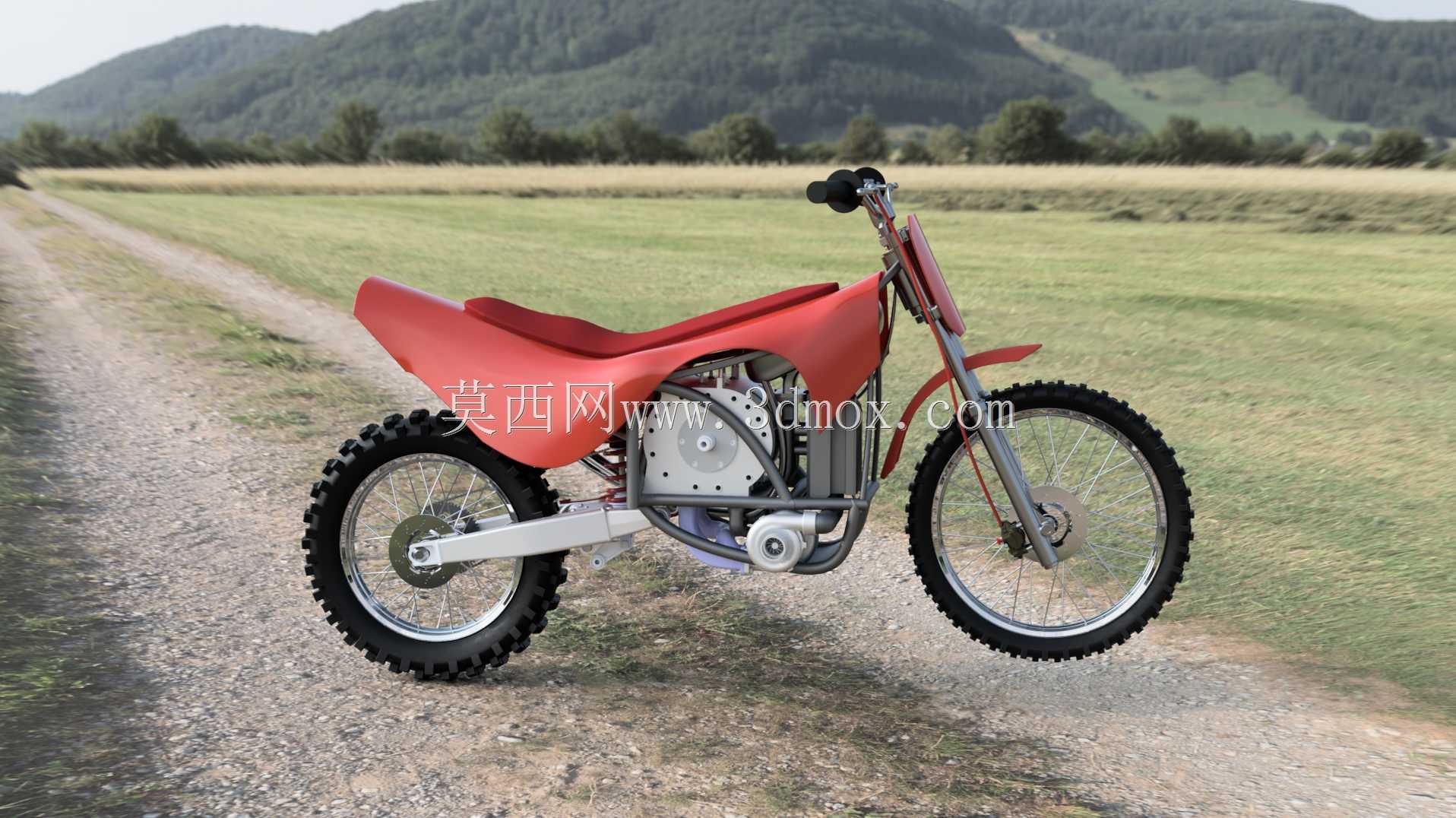

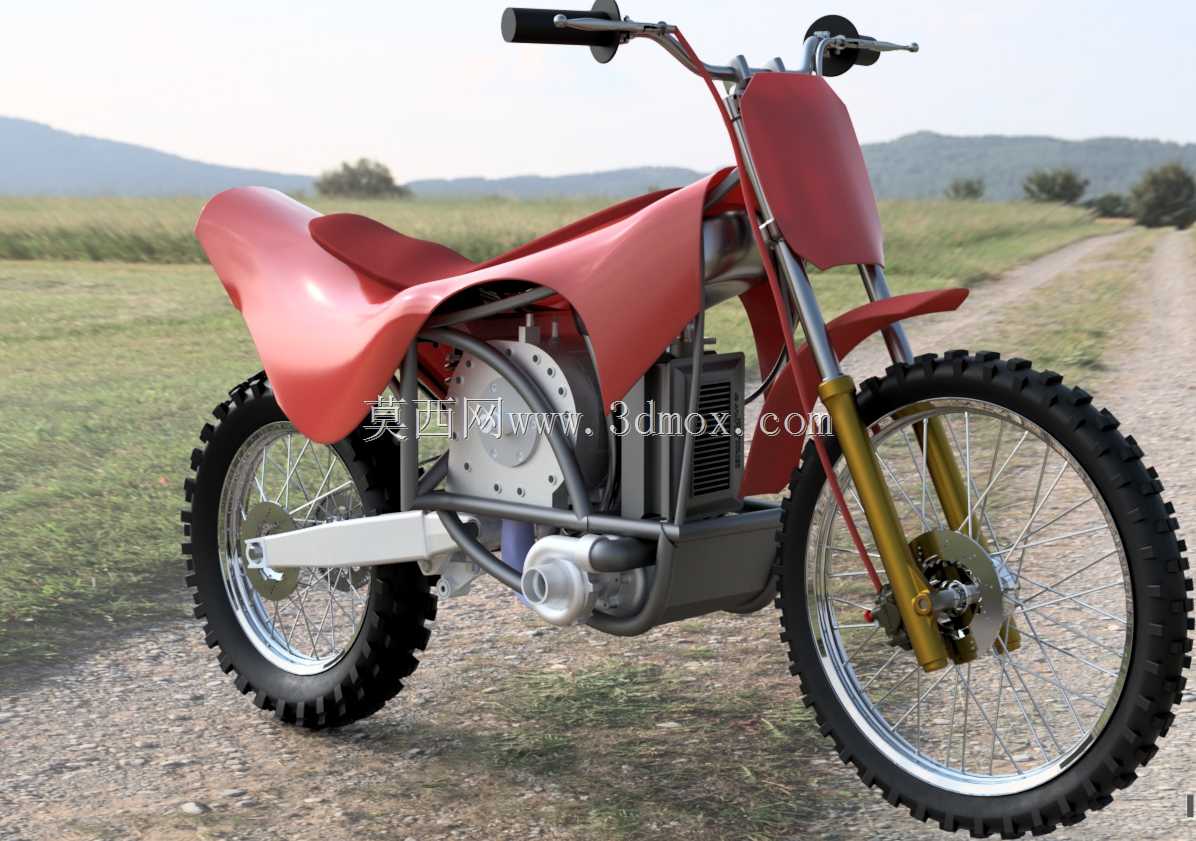

　　设计思路层面，这款车型打破了传统越野摩托将引擎布置在车架下部的常规思路，将旋转引擎布置在车架中部靠上的位置，配合前倾的红色前挡泥板与一体式驼峰座椅，让整车重心集中在前后轮轴中点位置，转向时的整车跟随性更好。燃油箱布置在座椅下方的空间内，避开了正面碰撞的易受损区域，油箱外壳与侧导流罩采用一体化的红色覆盖件，覆盖件与车架之间预留了15mm的通风间隙，能在行驶过程中为引擎与排气系统带走多余热量。车把采用变径铝合金车把，把座位置预留了控制按键的安装位，手把胶采用带颗粒的防滑结构，适配越野骑行时佩戴手套的操控需求。

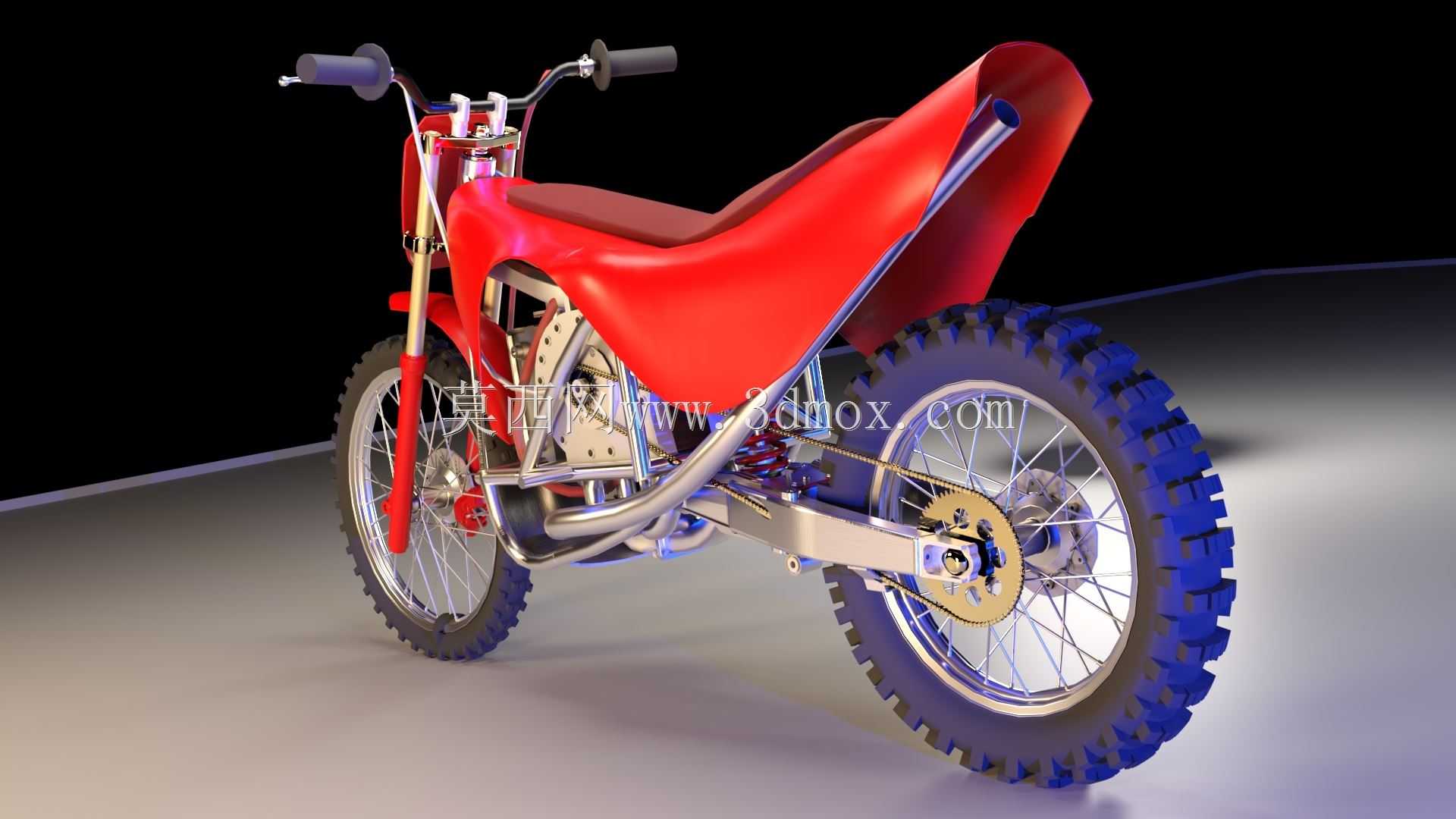

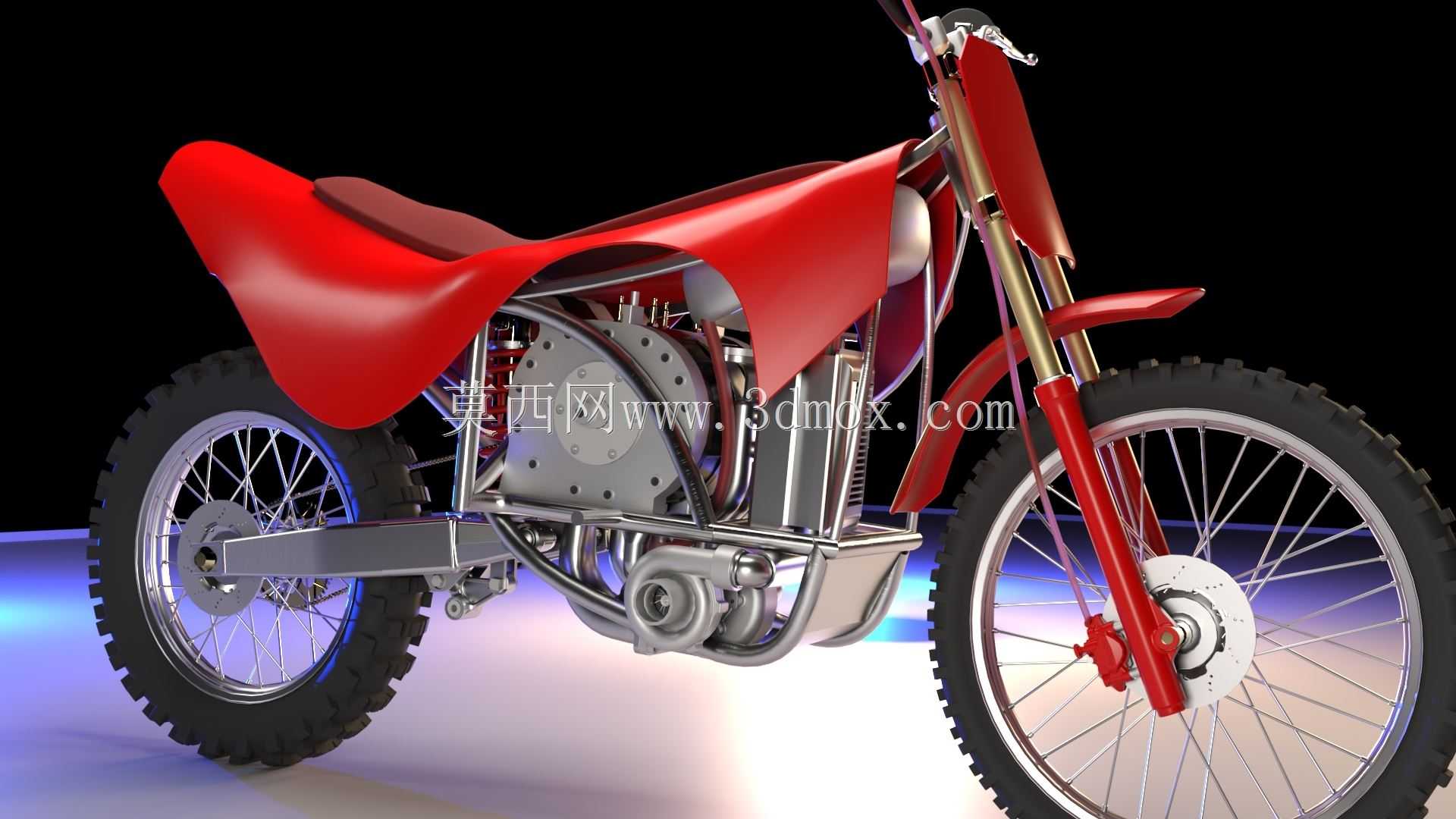

　　从外形尺寸与安装边界来看，整车轴距控制在1420mm，整车长度2150mm，座高920mm，最小离地间隙310mm，能轻松通过高度280mm以内的垂直障碍物。旋转引擎的安装接口采用三点式固定结构，固定点分别布置在引擎前端、左侧与下部，安装位的公差配合控制在±0.2mm以内，能避免引擎运转时的振动传递到车架引发共振。前后轮均采用21英寸前轮与18英寸后轮的越野标准轮径，轮辐采用钢丝辐条结构，单根辐条的拉力调整到120N，能承受越野跳跃落地时的冲击载荷。排气系统采用短款侧出结构，排气出口朝向车身侧后方，避免排气高温对后减震器与后轮轮胎造成热辐射影响，排气前段与引擎排气口的连接采用密封卡箍结构，安装时预留了3mm的热膨胀间隙，防止高温工况下接口变形漏气。

　　整车的制动系统采用前后碟刹结构，前刹车盘直径240mm，搭配双活塞制动卡钳，后刹车盘直径220mm，搭配单活塞制动卡钳，刹车管路沿车架管体内侧布置，避免飞石磕碰损坏管路。脚踏采用带防滑齿的钢制脚踏，脚踏位置相对于车架的安装高度可调，能适配不同身高驾乘人员的骑行姿态。整车的所有线束均沿车架管内部走线，线束外部包裹波纹管防护，在车架过线孔位置安装有橡胶护圈，防止长期振动磨损线束绝缘层。
