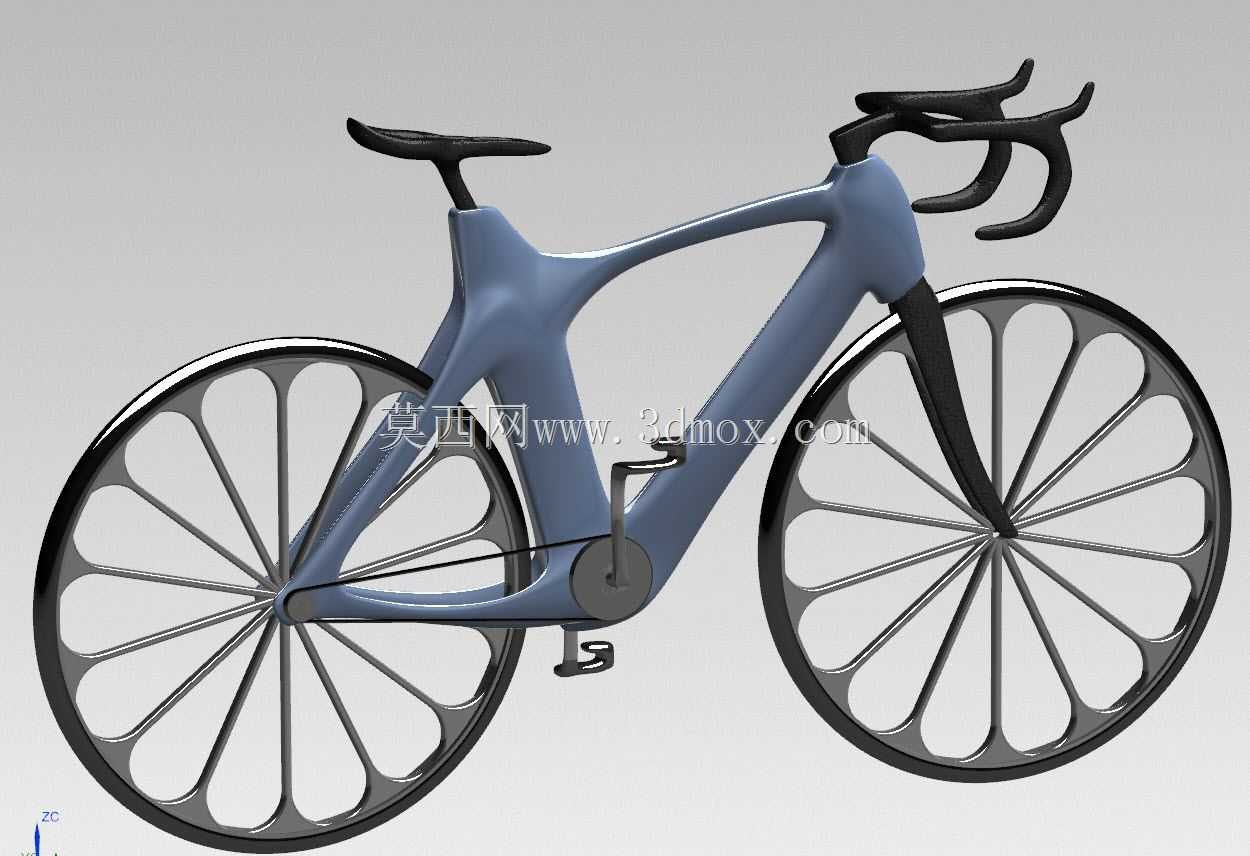

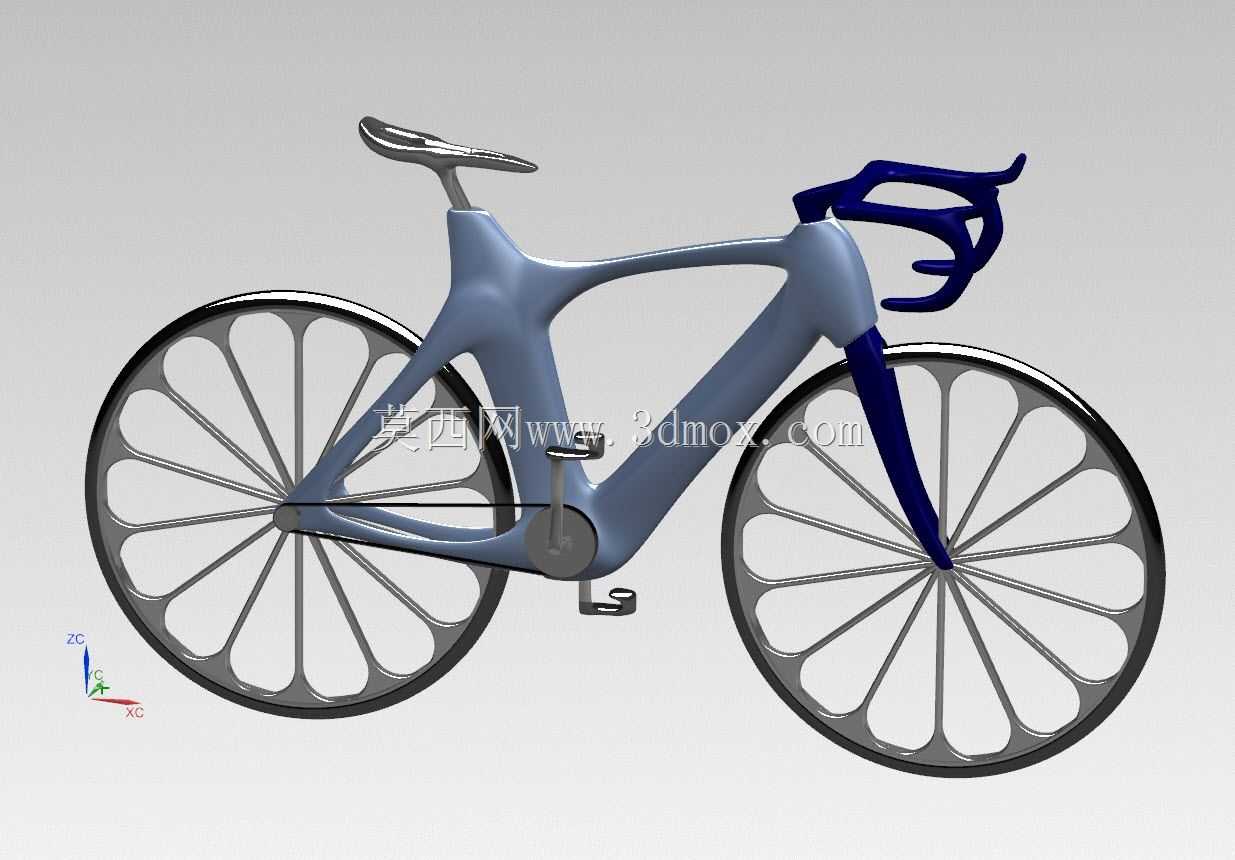

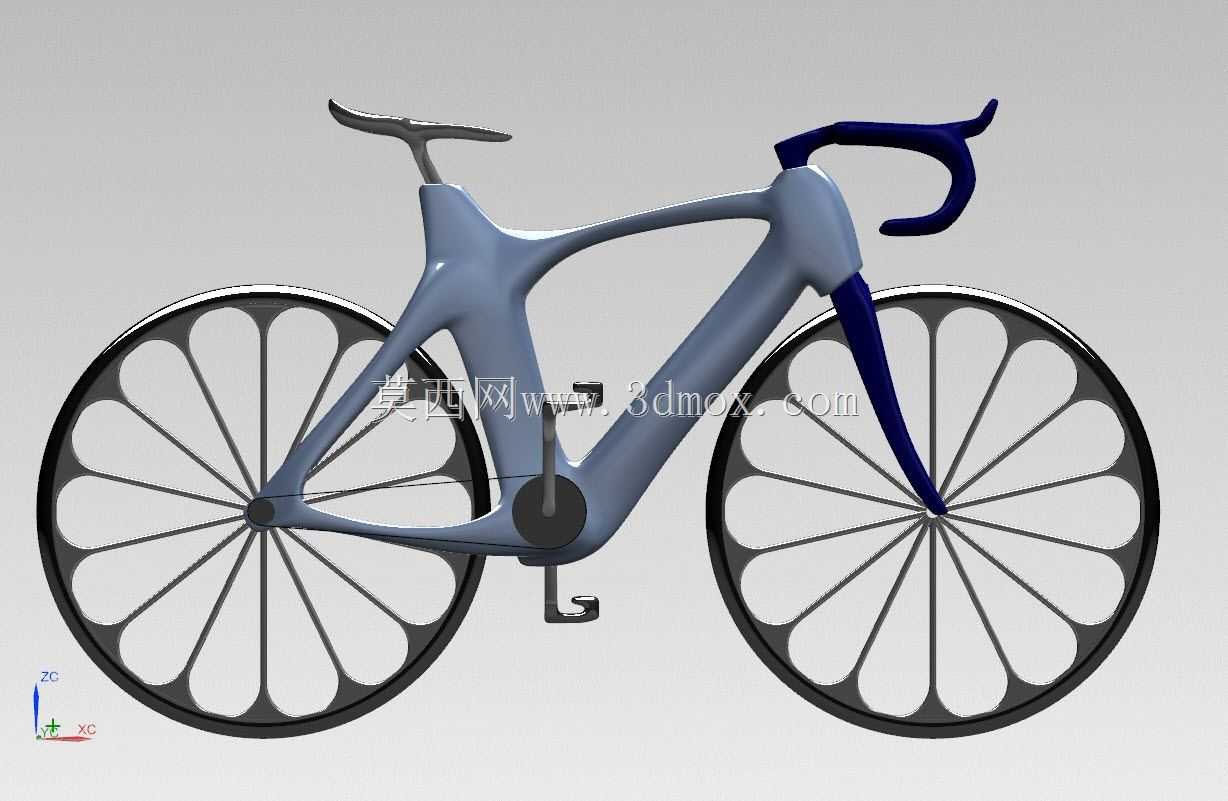

一体化碳纤维概念竞速自行车框架结构

　　这款概念竞速自行车的框架设计，核心瞄准场地竞速、公路计时赛这类对空气动力学性能要求极高的应用场景，区别于传统管材拼接的自行车架，整体采用一体化流线型的主梁结构，从车头碗组位置平滑过渡到座管区域，再延伸至后叉勾爪位置，整个车架没有外露的管材焊接接缝，能最大程度降低高速骑行时的空气紊流产生。从结构受力角度看，这种一体化的主梁截面采用渐变式的翼型设计，在五通位置也就是脚踏安装区域做了局部的壁厚加强，因为这个位置是骑行过程中踩踏力传递的核心节点，既要承受骑手站立踩踏时的垂直载荷，还要传递左右交替踩踏带来的扭转力矩，设计时特意将五通区域的截面宽度加大，内部预留了标准压入式中轴的安装空间，安装边界完全兼容市售的标准公路车中轴组件，

　　不需要额外定制转接零件。车头部分搭配的竞速弯把采用下沉式的人体工学设计，把立和车架头管位置做了平滑的融合过渡，没有传统把立的外露夹持结构，头管内部预留了标准碗组的安装位，上下碗组的安装孔径和深度都符合通用公路车的尺寸规范，前叉部分和车架主梁的设计语言保持一致，采用单臂式的流线型叉腿，直接连接前轮轴心，叉腿的截面同样采用翼型设计，在转向时不会和车架主梁产生运动干涉，转向角度的限位通过头管内部的隐藏式结构实现，避免传统外置限位块带来的风阻影响。轮组部分采用了大法兰的封闭轮结构，轮辐采用花瓣式的一体辐条设计，区别于传统的钢丝辐条轮，这种一体轮组不需要额外的辐条张力调整，轮圈和辐条、花鼓采用整体成型结构，

　　在侧风环境下的稳定性比传统钢丝轮更优，轮组的轴心安装位置兼容标准的快拆结构或者桶轴结构，轮胎安装位适配标准的700C公路车外胎，轮圈的刹车边预留了圈刹的安装摩擦面，同时花鼓位置也预留了碟刹座的安装空间，可以根据使用场景切换刹车形式。座垫部分采用窄长型的竞速座垫设计，座杆和车架的座管区域做了一体化的平滑过渡，座垫的安装导轨兼容标准的双轨夹持结构，可以根据骑手的腿长、骑行姿势调整前后位置和俯仰角度，调整行程覆盖150mm的范围，能适配不同身高的竞速骑手使用。从实际使用的角度看，这种一体化车架的设计，除了空气动力学性能的提升，还减少了传统车架多个管材拼接位置的应力集中问题，在长期的踩踏载荷循环下，拼接位置的疲劳失效风险被大幅降低，

　　整个车架的重量分布也更均匀，重心集中在五通区域附近，在高速过弯时的操控响应会更灵敏。设计过程中需要重点考虑的安装边界还包括：前后轮的轴心间距也就是轮距控制在980mm左右，和传统公路车的轮距保持一致，保证骑行时的转向灵活性；五通位置的离地高度控制在270mm左右，避免过弯时脚踏触地；后叉的开档尺寸符合标准公路车的130mm开档规范，前叉开档尺寸为100mm，完全兼容市售的标准公路车轮组，不需要定制特殊规格的轮组组件。另外车架的管线预留位置采用全内走的设计，变速线管、刹车线管都从车架内部的预留通道穿过，从车把位置一直延伸到前后变速器、刹车夹器位置，外表面没有外露的线管，进一步降低风阻的同时，也能减少线管被雨水、泥沙污染的概率，延长线管的使用寿命。整体的外形设计没有多余的装饰结构，所有曲面都服务于空气动力学性能和结构受力需求，在概念设计的基础上，所有的安装接口都遵循通用的自行车零部件标准，不需要完全定制全套的专用零件，降低了后续落地测试的零部件适配成本。
