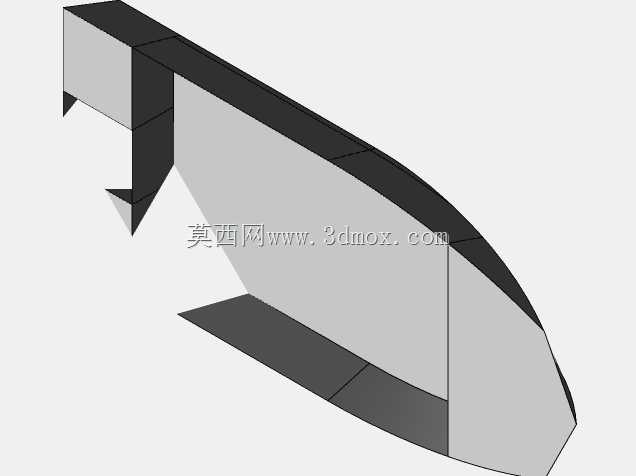

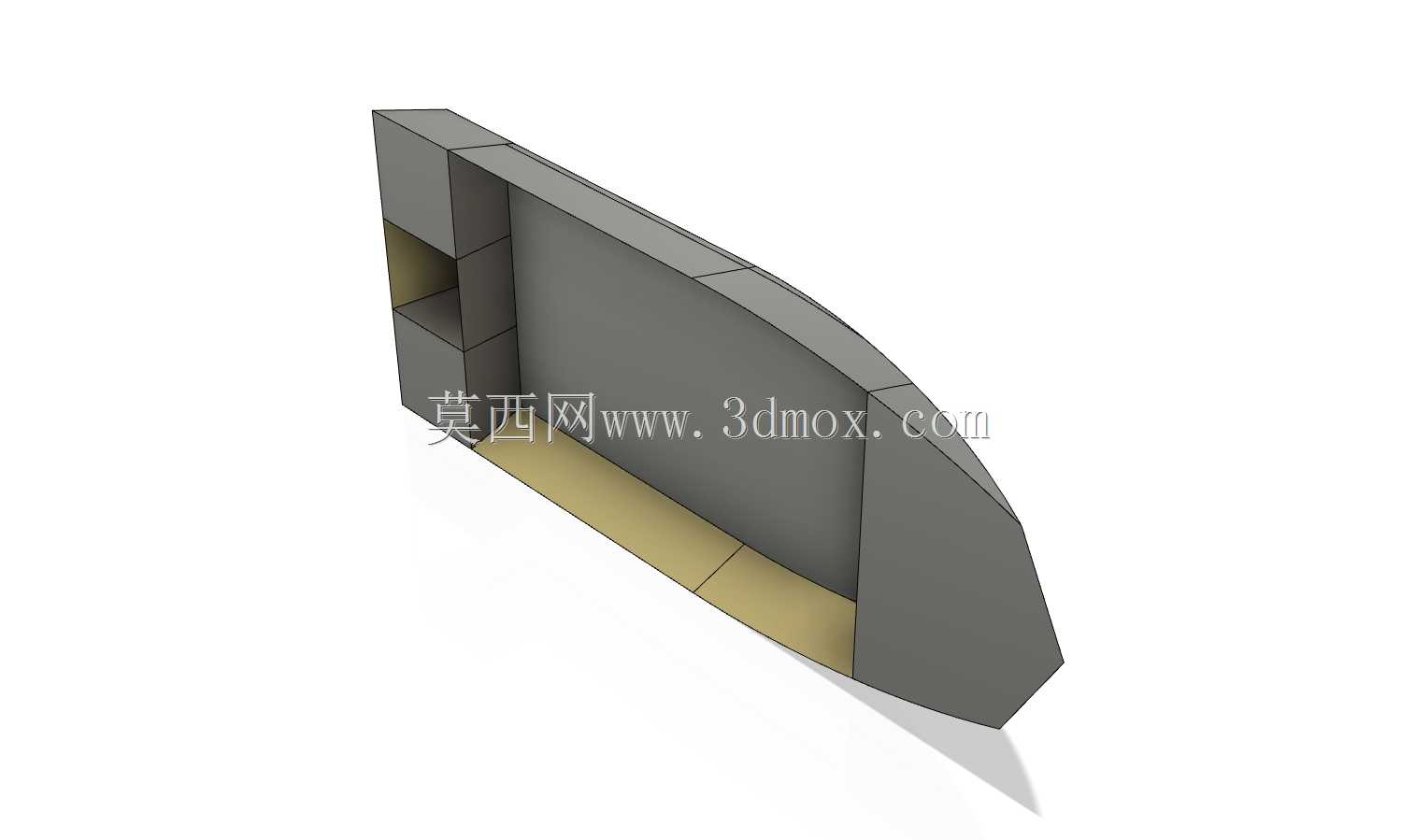

俄式调整款车辆内饰结构三维建模

　　做了快十二年的机械结构设计，经手的舱内内饰件三维建模项目少说也有七八十个，这次拿到的俄式调整款内饰构件，刚打开数模的时候就能感受到和国内常规乘用车辆内饰设计的明显差异。先从实际应用场景说，这类内饰构件主要适配俄系乘用车辆的前排侧舱区域，也就是驾驶位左侧靠近车门与仪表台衔接的过渡位置，日常使用中既要覆盖舱内的钣金焊缝、线束排布区域，还要承担驾乘人员肘部倚靠、小件物品临时承托的功能，同时要适配寒带地区使用的特殊需求——毕竟俄罗斯大部分区域冬季低温持续时间长，内饰件的曲面弧度和安装间隙都要考虑低温下材料形变的冗余量，不能出现低温收缩后卡扣脱开、接缝露缝的问题。

　　从实际用途拆解的话，这个构件不是单一的装饰盖板，而是集成了侧方储物槽限位、舱内隔音棉压合、车门密封胶条衔接三个核心功能的复合内饰件。很多新手建模的时候容易把这类件当成单纯的外观覆盖件，忽略了它背后的装配约束：比如靠车门一侧的斜边，不是随便拉出来的曲面，是要和车门关闭后的密封胶条唇边完全贴合，间隙控制在1.2mm以内，既不能压得太死导致胶条长期受压变形，也不能间隙过大漏风、进灰。靠座舱内侧的平面区域，是预留的软质包覆层安装基面，建模的时候特意留了0.8mm的包覆层厚度余量，后期贴覆皮革或者植绒面料之后，刚好和周边的仪表台侧面齐平，不会出现高低差硌胳膊的情况。

　　说到设计思路，这个调整款的模型明显是在原有俄系车型内饰基础上做了本土化适配修改。原版的俄式内饰这个位置是直角硬塑结构，肘部靠上去很硬，而且储物槽是开放式的，车辆颠簸的时候小件物品容易滑出来，这次调整的版本把靠座舱的一侧做了12度的倾斜弧面，刚好贴合人体放松状态下肘部的倚靠角度，同时把储物槽的内侧边缘做了15mm高的挡边，不用额外加橡胶垫就能挡住手机、高速通行卡这类小物件滑落。建模的时候特意把安装卡扣的位置做了偏移调整，原版的卡扣位置刚好对应车身钣金的焊缝凸起，安装的时候需要额外加垫片，调整后的卡扣位全部对准钣金的平面安装孔，三个主卡扣加两个辅助定位销，安装的时候不用反复调整对位，徒手就能卡到位，装配效率能提升至少40%。

　　再讲外形尺寸和安装边界，这个构件整体的最大外轮廓尺寸是327mm长，182mm宽，最厚的位置是42mm，最薄的安装唇边位置只有2.5mm，建模的时候所有的安装边界都做了干涉检查：和仪表台侧盖板的搭接量是8mm，和车门内饰板的最小运动间隙是3.5mm，就算车门在最大颠簸量下产生形变，也不会和这个构件产生摩擦异响。下方的储物槽深度是68mm，刚好能放下常规尺寸的智能手机和折叠后的反光背心，槽底做了2度的倾斜角度，积灰或者洒落少量液体的时候会顺着倾斜角度流到预留的排水缺口，不会积在槽里泡坏物品。靠A柱的一侧做了不规则的切边，是为了避让仪表台内部的线束插头和保险盒检修口，后期检修保险的时候不用把整个构件拆下来，只需要掀开侧边的小盖板就能操作，这点设计比很多国内同价位车型的内饰要人性化很多。

　　很多刚入行的结构工程师做内饰建模的时候，容易把精力都放在曲面的光顺度上，忽略了实际使用中的细节：比如这个构件的所有外露棱边都做了R3以上的圆角处理，就算车辆发生碰撞，驾乘人员胳膊磕上去也不会造成锐器划伤；卡扣的安装座周围都做了加强筋，但是加强筋的厚度控制在1.5mm，避免注塑的时候出现表面缩痕，影响外观质量；和钣金接触的位置都留了0.5mm的海绵胶粘贴槽，安装的时候贴上海绵胶，既能防止行驶中产生异响，还能阻挡钣金缝隙里的灰尘进到座舱里。这些细节在数模上看起来只是几根线条、几个拉伸特征，但是实际装车之后的使用体验差距非常大，这也是为什么很多逆向建模的内饰件装车之后总是这里响、那里缝大，核心就是没有吃透原始设计里的这些边界约束和功能细节，只是抄了个外形，没把背后的设计逻辑做进去。

　　另外这个调整款的设计还考虑了后期改装的兼容性，构件背面预留了两个通用的安装螺孔，后期用户如果要加装侧方氛围灯、小储物格挂钩之类的配件，不用自己打孔破坏构件结构，直接用预留的螺孔就能固定，这点也是针对民用车辆用户的改装需求做的优化，毕竟俄系车型的民间改装率一直不低，预留这些安装位能大幅降低后期改装的难度，也不会因为用户自行打孔破坏构件的结构强度。
