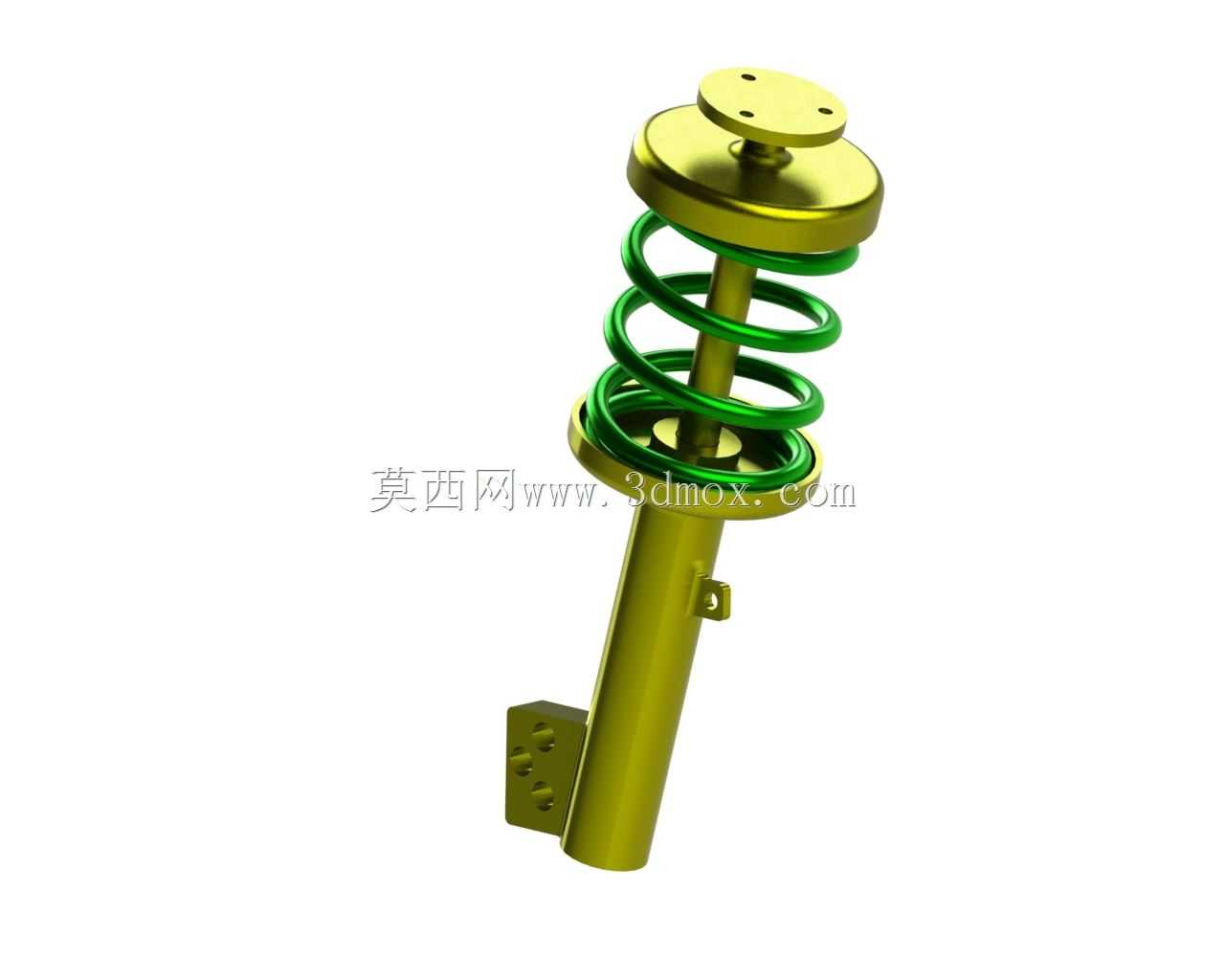

汽车悬架用麦弗逊支柱结构三维设计

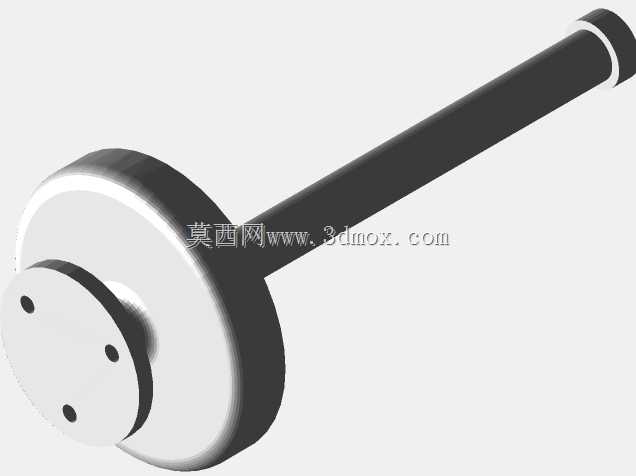

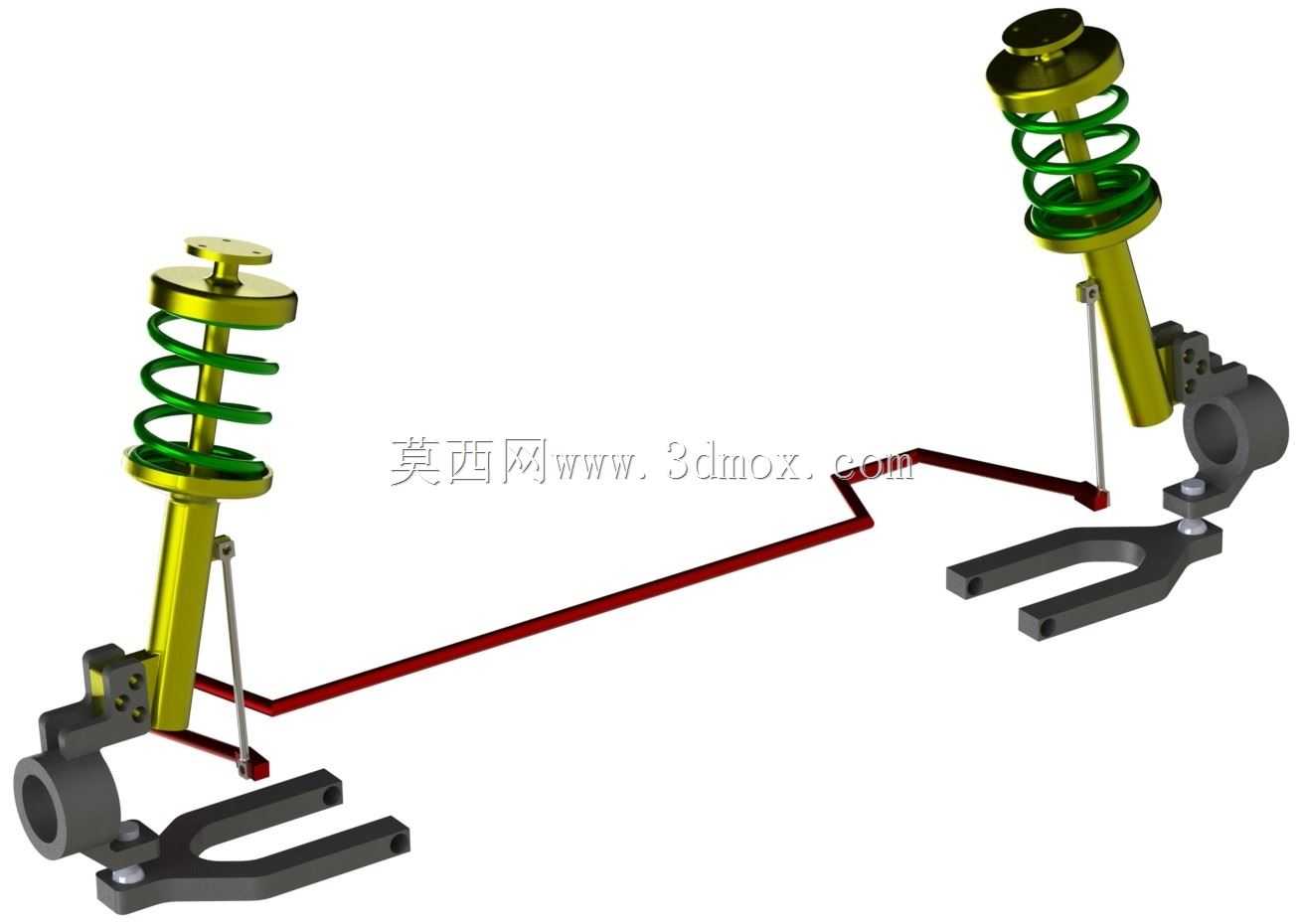

　　麦弗逊支柱是当前乘用车型前悬架应用占比最高的集成式承载结构，这套简化三维模型完整还原了量产装车结构的核心装配关系，没有冗余的工艺细节修饰，适合底盘结构方案选型、悬架运动学仿真、教学演示场景直接调用。从实际装车场景来看，这类支柱普遍布置在前置前驱车型的前轮位置，集成了减震阻尼、弹性承载、转向主销定位三重功能，相比双叉臂悬架结构，它的横向占用空间更小，能给发动机舱留出更多布置动力总成、线束、冷却管路的空间，同时零件数量少，总装工序更短，是A级、A0级乘用车主流的前悬配置方案。这套模型的结构逻辑完全遵循量产件的设计思路：上端的活塞杆顶部安装座直接固定在车身轮罩的减震塔位置，承担垂直方向的载荷传递，螺旋弹簧套在阻尼筒外侧，

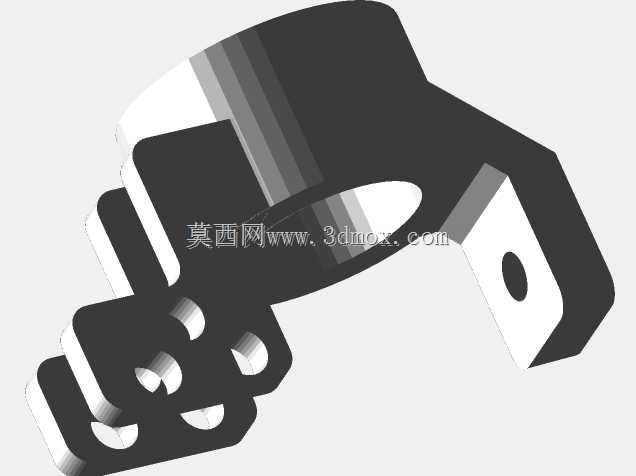

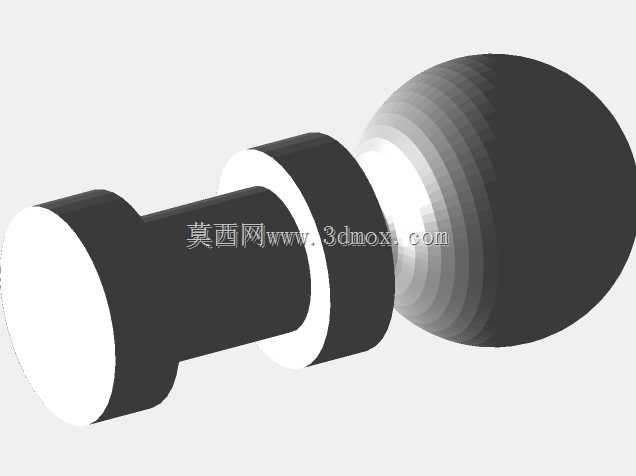

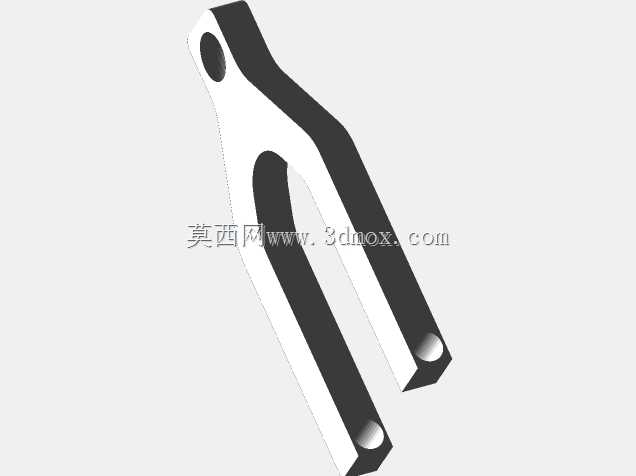

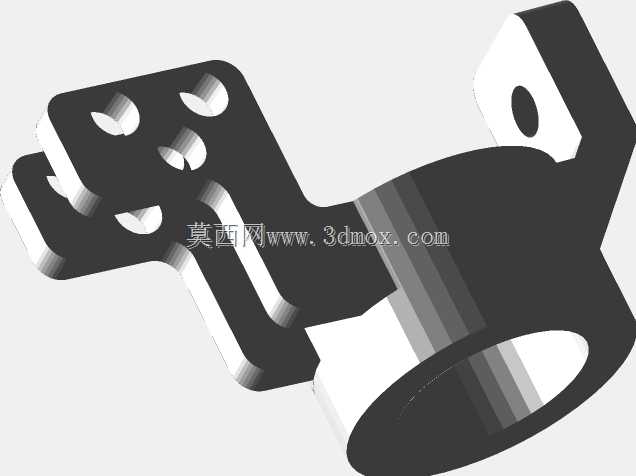

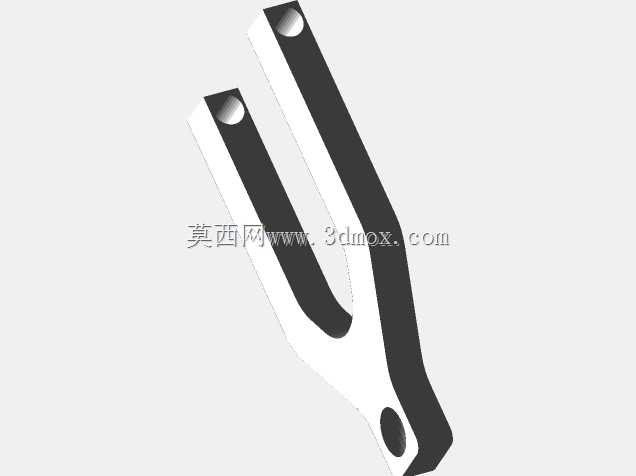

　　上下端分别通过弹簧座定位，弹簧的中心线与阻尼筒轴线设计有固定偏角，用来抵消减震器工作过程中受到的侧向力，减少活塞杆的偏磨，延长阻尼件的使用寿命。下端的叉形摆臂连接座通过螺栓与下摆臂球头铰接，同时转向节的安装位集成在支柱筒身的下部支架上，转向拉杆拉动支架绕主销轴线转动时，整套支柱会随车轮同步偏转，实现转向功能。从安装边界来看，模型还原了实车的装配尺寸逻辑：上端安装座的三个固定螺栓孔分布圆直径匹配主流车型减震塔的安装孔位，下端叉形支架的两个铰接孔间距符合下摆臂球头的通用安装尺寸，弹簧的预压高度、阻尼筒的有效行程都参考了量产紧凑级车型的参数，在做悬架K&C仿真分析时，可以直接导入模型提取硬点坐标，不需要重新搭建基础结构。

　　很多初级工程师在做麦弗逊悬架建模时，容易忽略弹簧偏角、主销内倾的角度匹配，这套模型里特意保留了这些关键角度的装配关系：弹簧中心线相对阻尼筒轴线的偏角设置为4度，主销内倾角设定为7度，符合量产车的通用调校范围，能避免运动仿真时出现弹簧干涉、转向回正力矩不足的问题。另外模型里的横向稳定杆连接杆安装位也做了准确还原，小连杆上端固定在弹簧下座的凸台支架上，下端连接横向稳定杆端，当车辆侧倾时，稳定杆的反作用力会通过这个支架传递到支柱，抑制车身侧倾幅度。需要注意的是，这套是简化结构模型，省略了阻尼筒内部的阀系、油封、防尘套这些细节零件，适合做总体布置、运动干涉检查、结构展示使用，如果要做零部件级的强度分析，还需要补充内部零件的细节、

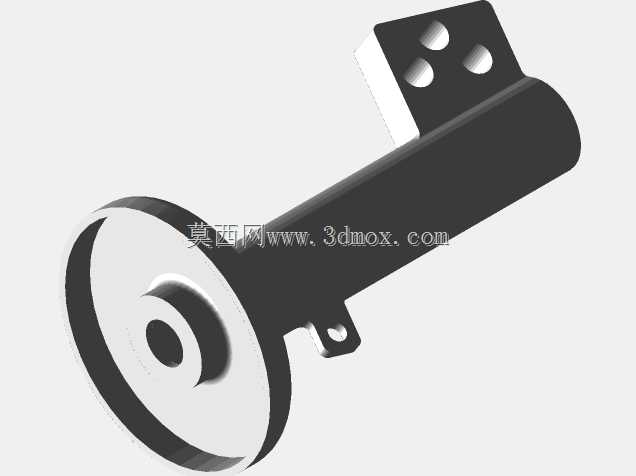

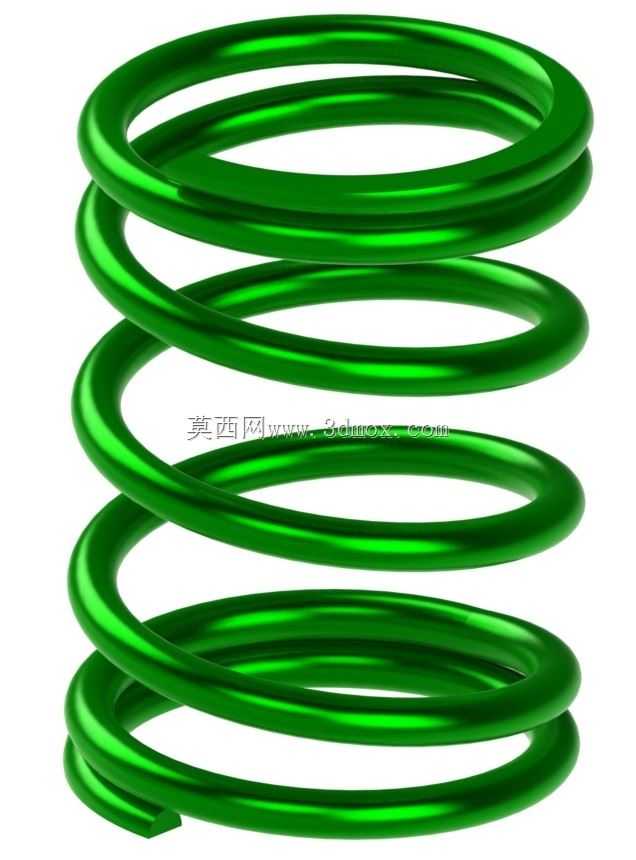

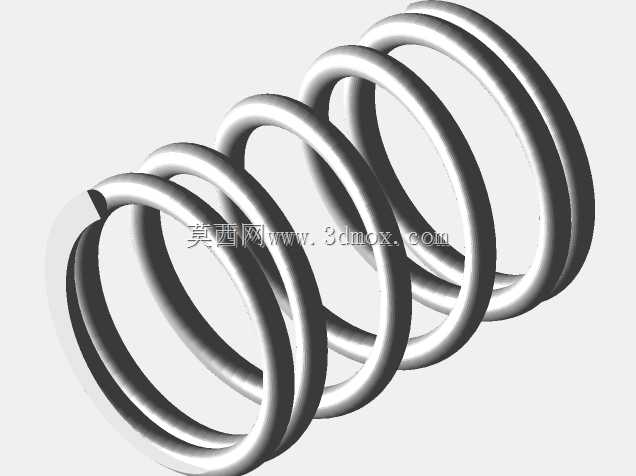

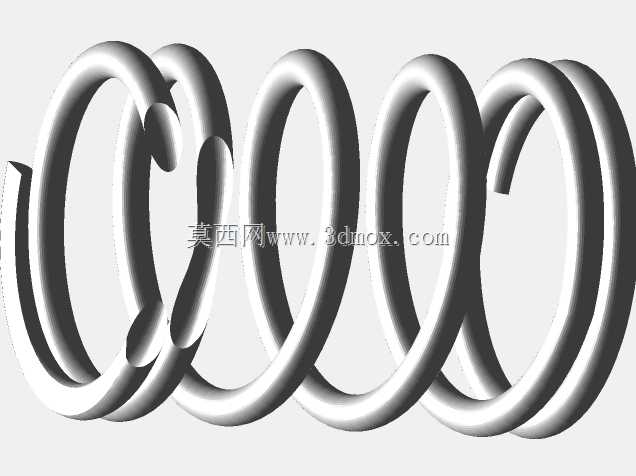

　　焊接缝的位置、材料属性参数。在实际底盘开发过程中，麦弗逊支柱的硬点位置直接影响整车的操控性能与平顺性，比如主销偏移距的大小会影响制动时的方向盘抖动程度，减震器的阻尼系数匹配需要和弹簧刚度做对应，这套模型的硬点坐标可以作为前期方案的基础模板，根据不同车型的轴荷、轮距参数做针对性调整，大幅缩短前期方案的建模周期。从外形结构来看，阻尼筒采用了上细下粗的阶梯式结构，上部活塞杆直径更小，能减少上跳过程中与轮罩的干涉风险，下部筒身直径更大，能容纳更大流量的阻尼阀，提升大冲击下的阻尼表现；螺旋弹簧采用变节距设计，模型里通过不同圈距的建模还原了这一特性，小振幅振动时弹簧刚度较低，能过滤路面细碎颠簸，大冲击时弹簧圈距变小刚度上升，避免悬架击穿。下端的转向节支架采用了铸钢件的结构形态，安装面预留了制动器、轮速传感器的安装凸台，和实车的装配逻辑完全一致，不会出现安装位错位的问题。
