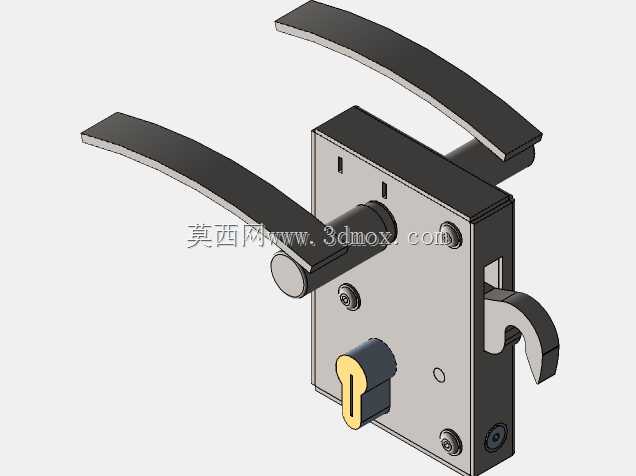

双执手滑栅式室内门锁结构设计

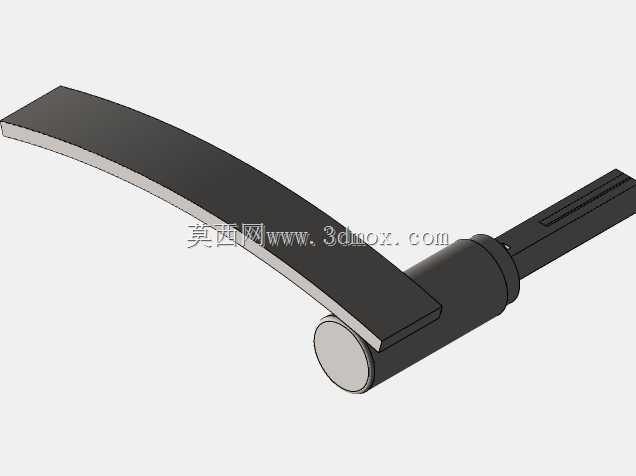

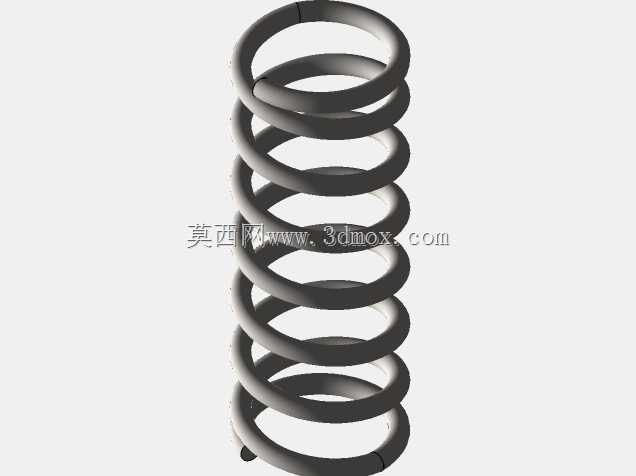

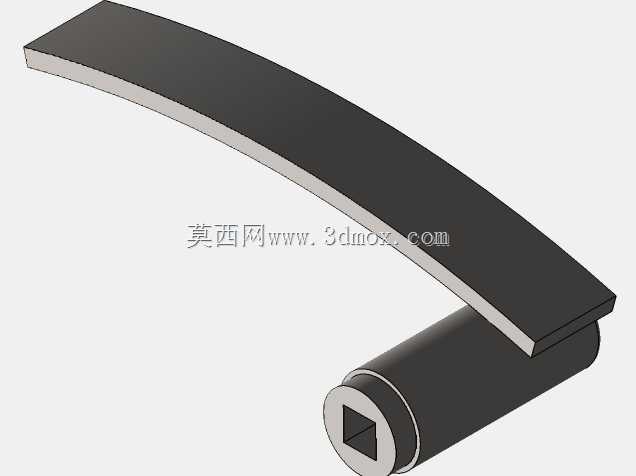

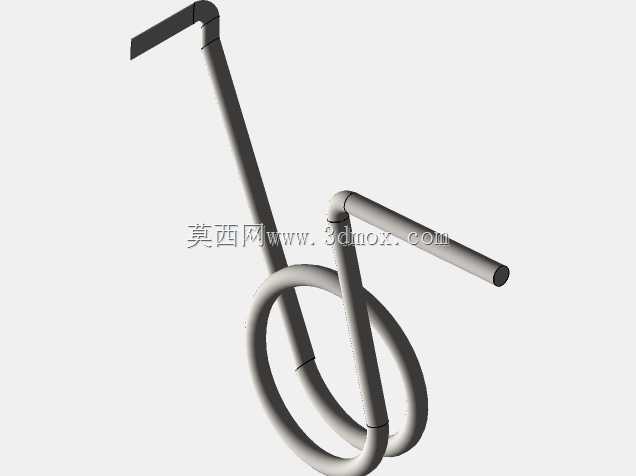

　　这款滑栅锁的结构设计，核心适配室内木质平开门、铝合金隔断门的启闭锁止需求，在民用住宅室内空间、商用办公隔间、小型商铺内门场景中均有广泛适配性，区别于普通室内门锁的单一锁舌结构，其带有的滑栅式锁止部件可在门扇关闭后实现侧向卡位，避免门扇受外力晃动时出现意外脱开的情况，同时双执手的结构设计可满足门扇内外两侧均可操作启闭的使用需求，无需额外加装单侧辅助开启部件。从功能特性来看，锁体集成了执手复位机构、锁芯驱动机构、滑栅锁止卡位三个核心功能模块，日常使用时下压两侧任意执手即可带动内部传动件收回锁舌与滑栅卡位部件实现开门，松开执手后内置的复位扭簧会带动执手回到水平初始位置，同时锁舌自动弹出；当通过配套钥匙驱动锁芯转动时，

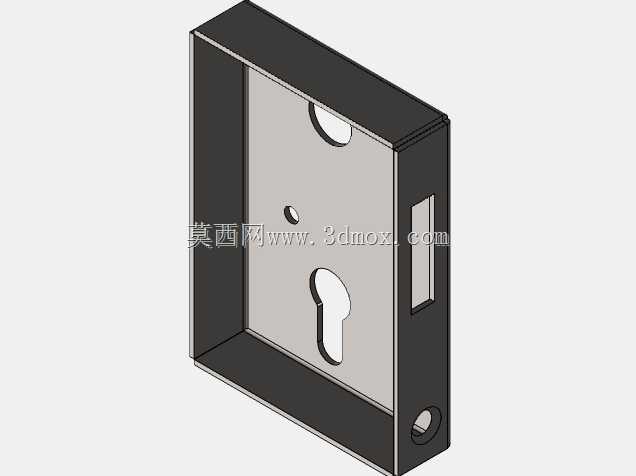

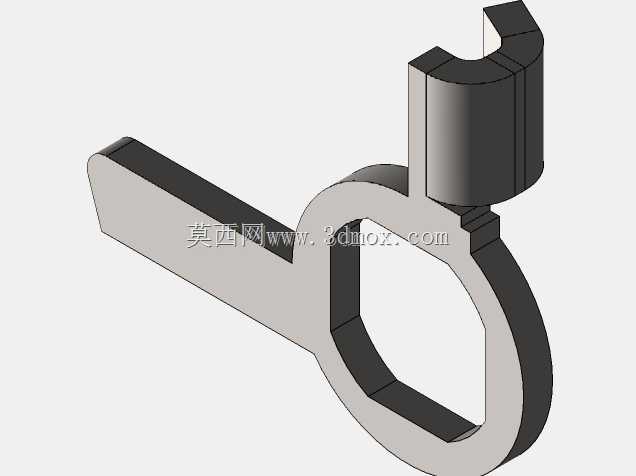

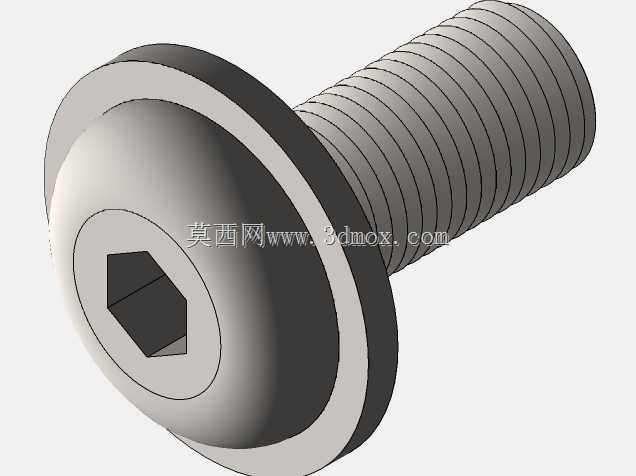

　　可带动内部锁止块卡住执手传动结构，此时下压执手无法带动锁舌收回，实现锁闭功能，锁芯采用常规弹子锁芯结构，适配标准钥匙齿形配合，无需定制特殊钥匙配件即可完成配套。设计过程中优先考虑了安装适配性，锁体主体采用方形盒式结构，可直接嵌入门扇侧边预先开好的锁体槽内，锁体上预留的四个固定螺丝孔位对应常规室内门锁的安装孔距，无需重新在门扇上打孔即可适配多数现有门扇的预装位；两侧执手的连接方杆采用标准截面尺寸，穿过门扇预留的执手孔后可直接与锁体内部的传动拨块配合，方杆长度可根据门扇实际厚度进行裁切调整，适配不同厚度的室内门扇安装需求。滑栅部件的设计是这款锁的核心差异化点，区别于普通斜舌锁仅靠斜舌斜面与门框锁扣盒接触的固定方式，

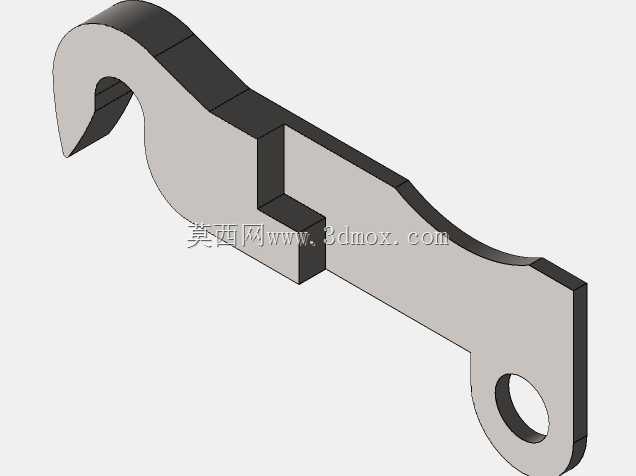

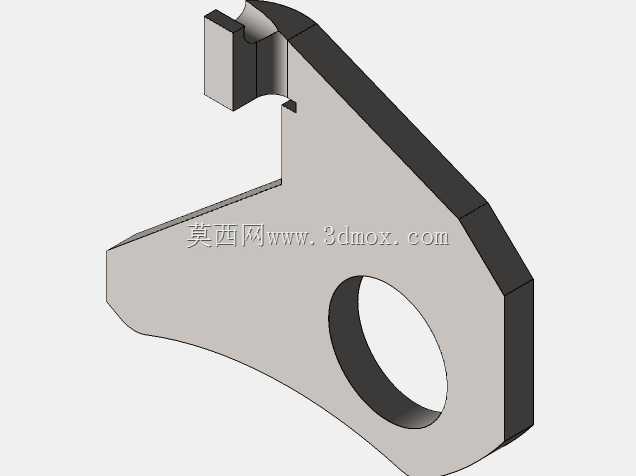

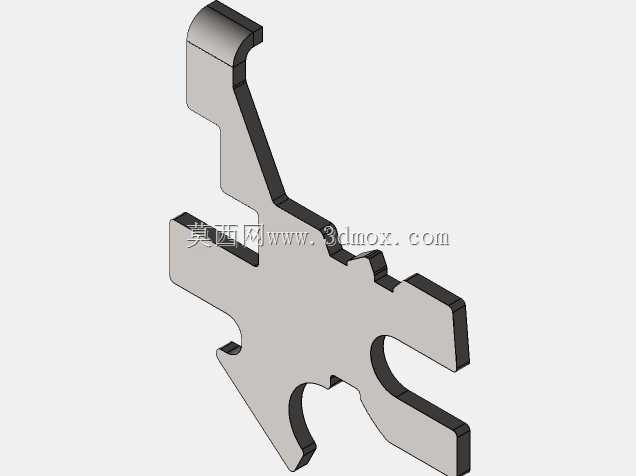

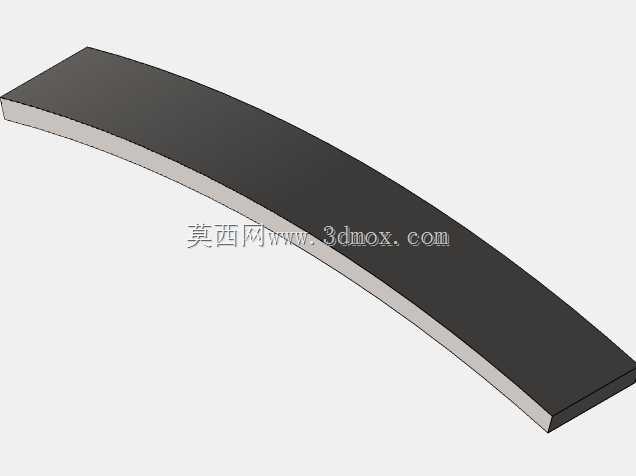

　　滑栅部件在锁闭状态下会伸出卡入门框锁扣盒的对应卡位槽内，形成类似挂钩的侧向限位结构，即使门扇与门框之间存在少量安装间隙，滑栅的卡位结构也能避免门扇被外力从外侧拨开，同时滑栅部件的伸出与收回动作与锁舌动作同步，不会出现锁舌收回但滑栅仍卡位导致开门卡滞的问题，传动结构上采用拨叉联动设计，执手转动时拨叉同时带动锁舌拖板与滑栅拖板同步位移，保证两个动作的一致性。外形尺寸方面，锁体主体的厚度控制在适配常规40mm-50mm厚室内门扇的范围，不会出现锁体嵌入后突出门扇侧边的情况，执手的弧形造型贴合人手握持的弧度，下压操作时受力均匀，不会出现硌手的情况，执手表面做了平整处理，无尖锐棱角，避免日常使用过程中剐蹭衣物或磕碰受伤。安装边界上，

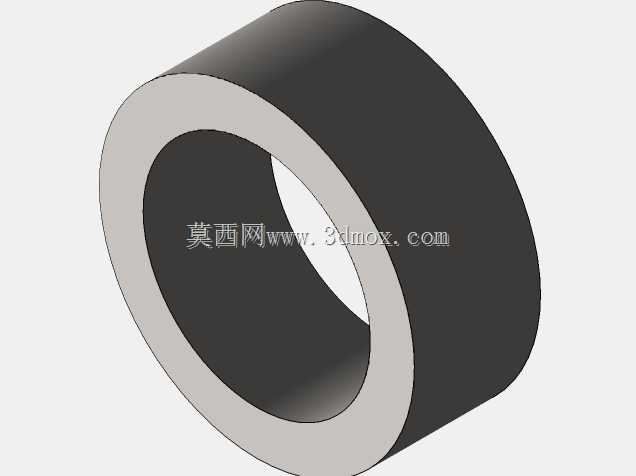

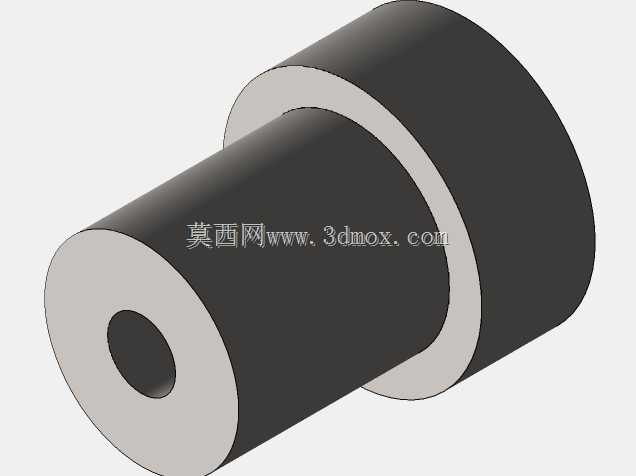

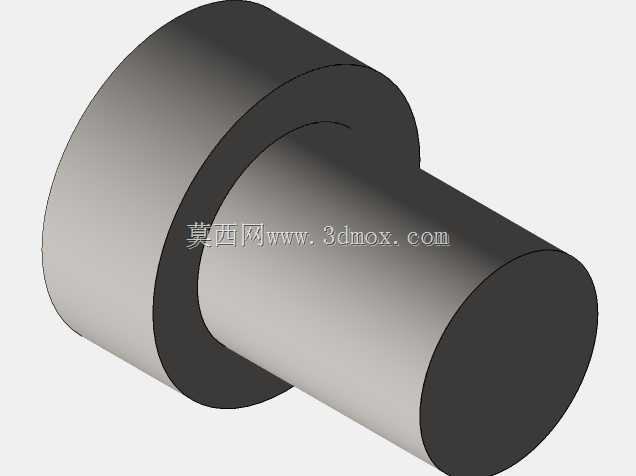

　　这款锁对门框的配套要求较低，仅需在门框对应位置安装配套的锁扣盒，预留出滑栅与锁舌的伸入空间即可，锁扣盒的调节余量可覆盖±2mm的安装误差，降低现场安装的对位精度要求，即使是后期更换旧门锁的场景，也可通过微调锁扣盒位置完成适配，无需对门框进行大规模裁切修改。内部传动结构的受力设计上，所有传动部件的受力点均做了加厚处理，执手频繁下压的转动位置采用金属衬套减少磨损，保证长期使用后不会出现执手下垂、传动卡滞的问题，锁芯安装位做了定位台阶，安装锁芯时可直接卡入台阶定位，避免锁芯安装后出现松动转动的情况。锁体外壳采用折弯拼接结构，拼接缝隙控制在较小范围，可减少日常使用过程中灰尘、木屑进入锁体内部导致传动卡滞的问题，同时外壳的平整表面可适配不同的表面处理工艺，匹配不同门扇的配色风格。
