棘轮式手动拉紧轮锁结构设计

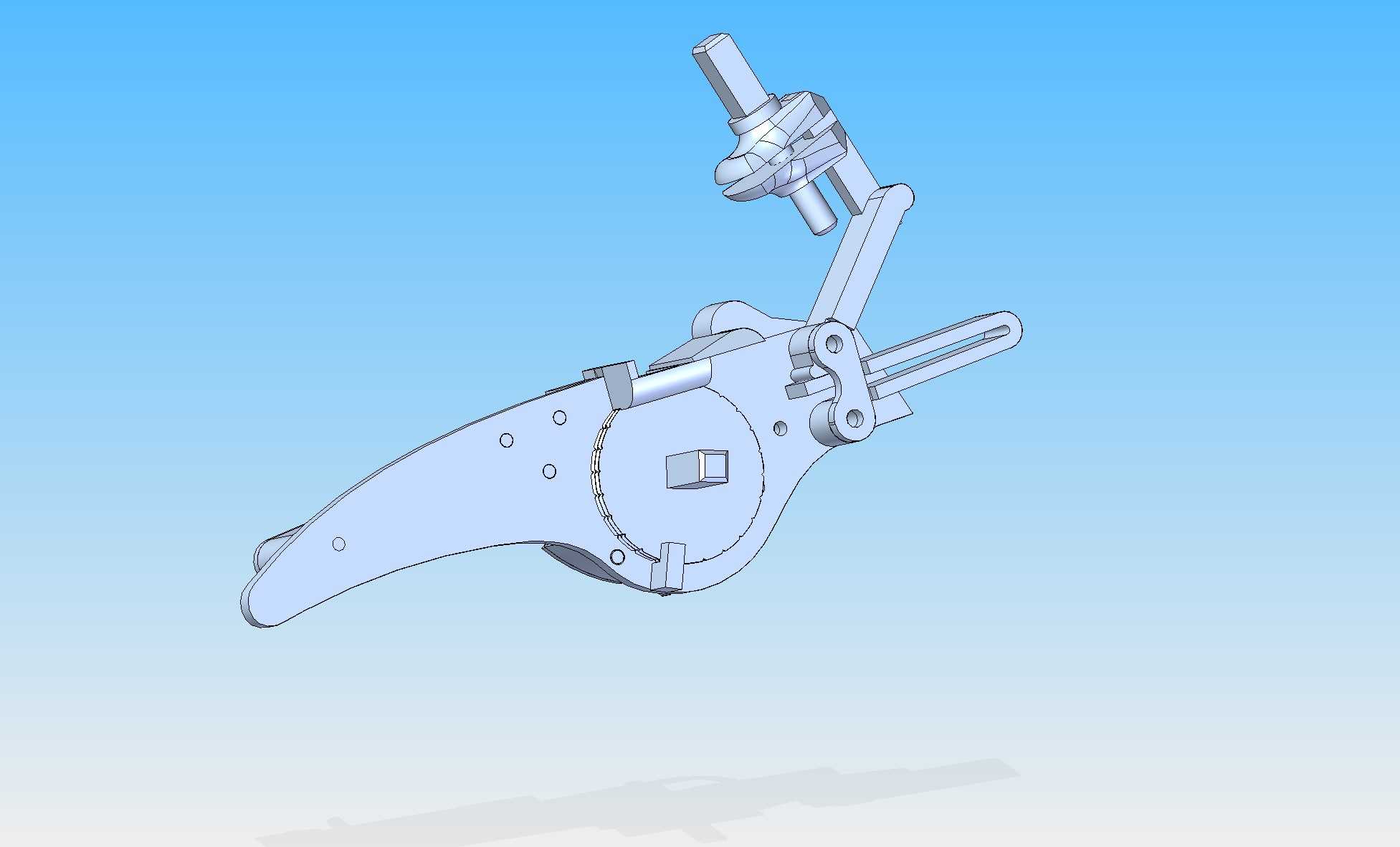

　　在户外线缆架设、货物捆绑固定、临时索具张紧这类需要持续保持张紧力的作业场景里，轮锁是替代人工持续施力、避免张紧力松弛的核心执行部件，区别于普通的卡扣式锁具，这类带棘轮结构的轮锁可以在张紧行程内任意位置实现单向锁止，不会因为负载波动出现回退松脱的问题。从结构设计逻辑来看，这款轮锁采用了一体式冲压成型的主承载板作为基体，所有铰接点位都通过翻边铆接的方式固定销轴，避免了额外加装紧固件带来的装配累积误差，主承载板上预留的多个减重孔并非随意开设，每个孔位的位置都经过受力校核，在不降低板件抗弯强度的前提下尽可能降低整体自重，方便单人手持操作。

　　棘轮锁止部分采用了棘爪与齿盘的啮合结构，齿盘的齿形做了非对称设计，承载侧的齿面接近垂直，能够承受张紧方向的大拉力而不滑齿，回程侧的齿面做了倾斜过渡，配合带扭簧复位的棘爪，在手动扳动操作手柄的时候可以实现单向步进进给，不需要额外对准卡位，每一次扳动手柄都能带动收线轮转动一定角度，逐步拉紧连接的索具。操作手柄的长度经过人机工程校核，握持端的力臂长度刚好让成年人单手施力就能达到额定张紧力，不会因为力臂过短导致操作费力，也不会因为力臂过长导致整体结构尺寸过大不便收纳。手柄末端的开槽是用来固定索具端头的，穿入索具后可以通过销轴快速锁死端头，不需要额外的绑扎或者压接工序，现场作业时能大幅提升安装效率。

　　安装边界方面，这款轮锁的两个连接端分别设置在主体尾部和顶部的铰接座上，尾部的挂孔是固定挂接点，用来连接固定端的锚点，顶部的铰接座连接收线轮引出的索具，整体安装时不需要额外的安装座，直接通过挂孔和索具端头就能完成两端连接，适配不同直径的圆形索具或者扁平织带，收线轮的容绳槽深度经过计算，满容量收线时索具不会溢出槽位，避免卡滞。锁止释放结构设置在棘爪的延伸端，需要松开张紧力的时候，只需要扳动释放拨杆就能让棘爪脱离棘轮齿面，此时收线轮可以自由反向转动，快速释放张紧力，拨杆的位置设置在操作手柄的同侧，单手就能同时完成握持和释放操作，不需要双手配合调整，在高空作业这类操作空间受限的场景下实用性更强。

　　从实际使用的工况适配来看，所有铰接转动部位都预留了足够的配合间隙，不会因为户外作业沾染泥沙、灰尘就出现卡滞，板件表面的钝化处理也能适应潮湿、轻度腐蚀的户外环境，不会因为短期淋雨就出现锈蚀卡滞的问题。结构上没有采用复杂的弹性零件作为核心承载部件，所有受力件都是刚性金属件，长期承受静载荷的时候不会出现应力松弛导致的张紧力下降，哪怕是长时间固定张紧状态，锁止可靠性也能得到保障。在做三维建模的时候，所有铰接点位的配合公差都按照中等精度的间隙配合设定，既保证转动灵活，又不会出现过大的旷量导致张紧后出现晃动间隙，棘轮和棘爪的啮合深度设定在齿高的三分之二位置，既保证足够的啮合承载面积，又不会因为啮合过深导致释放的时候出现卡滞。收线轮的转动轴线和主承载板的平面保持严格垂直，避免收线的时候索具出现偏磨，延长索具的使用寿命。
