适配30毫米座管的自行车U型锁固定支架

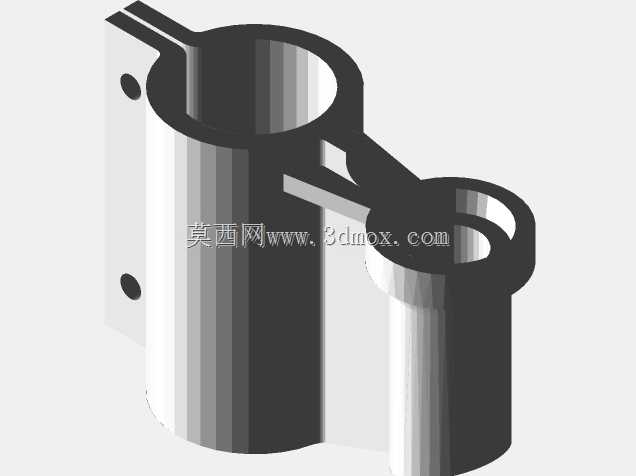

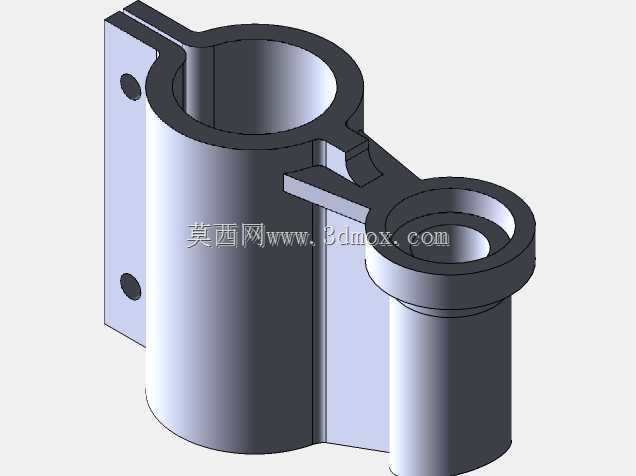

　　日常骑行通勤、户外骑游过程中，U型锁是防盗性较强的锁具选择，但这类锁具普遍自重偏大，传统的车架绑带固定方式容易出现松动滑脱、骑行中异响的问题，这款适配30毫米直径座管的U型锁固定支架，就是针对这一实际使用痛点开发的结构件。从实际安装场景来看，这款支架直接卡接在自行车座管的外露段，不需要在车架上额外打孔，也不会占用车架水壶架的安装位，对于没有预留多余安装孔位的通勤自行车、入门运动自行车来说适配性很强。结构设计上，支架主体采用抱箍式的主筒体结构，主筒体的内孔直径严格匹配30毫米规格的圆形座管，筒体侧边开有贯通的夹紧槽，配合安装板上的两个固定孔位，可以通过扎带或者配套的卡箍将筒体牢牢锁紧在座管外壁，即使经过颠簸路面的长期振动，

　　也不会出现支架转动、下滑的问题。主筒体侧面延伸出的承托结构，是专门用来承托U型锁锁梁的环形卡座，卡座的内槽尺寸匹配常规LUMA系列U型锁的锁梁直径，锁具放入后可以依靠自身结构卡紧，不需要额外的绑带固定，取放的时候只需要向上提拉即可完成解锁取锁，操作逻辑符合骑行过程中快速取放锁具的使用需求。设计过程中特意控制了支架的整体外伸尺寸，承托卡座的位置在座管侧方偏后的区域，不会干扰骑行过程中腿部的踩踏动作，也不会因为突出过多导致停车时容易剐蹭周边物体。考虑到很多个人用户会采用桌面级FDM3D打印设备制作这个零件，结构设计时特意做了壁厚优化，在0.2毫米层厚的打印参数下，采用40%到50%的填充率就可以获得足够的结构强度，

　　既不会因为填充过高导致打印耗时过长、零件过重，也不会因为填充不足出现夹紧断裂、承托变形的问题。安装边界方面，主筒体的轴向长度控制在合理范围，安装后不会干涉座管的高度调节，也不会碰到座管下方的后上叉结构，对于座管外露长度在80毫米以上的车型都可以顺利安装。从功能特性来看，这款支架除了固定U型锁之外，侧面的安装板还预留了拓展空间，有改装需求的用户也可以在安装板上固定小型骑行尾灯、反光片等配件，实现一物多用。结构上没有复杂的倒扣或者薄壁脆弱结构，打印完成后只需要简单去除支撑就可以直接使用，不需要额外的后处理工序。实际使用测试中，这款支架可以承受2公斤以内的锁具重量，日常城市通勤的颠簸路况下不会出现结构失效的问题，

　　相比市面上常见的塑料快拆锁架，这种抱箍式结构的夹持可靠性更高，不会因为塑料老化出现断裂脱落的问题。设计时还特意做了边角的圆角处理，所有外露的棱边都做了R2以上的圆角过渡，不会在取放锁具或者调整车辆时划伤手部，也不会刮蹭骑行裤的面料。
