Pixy2视觉传感器配套安装固定外壳结构

项目分类:传感器 发布时间:2022-03-16 ID:577592
  • Pixy2视觉传感器配套安装固定外壳结构
  • Pixy2视觉传感器配套安装固定外壳结构
  • Pixy2视觉传感器配套安装固定外壳结构
  • Pixy2视觉传感器配套安装固定外壳结构
  • Pixy2视觉传感器配套安装固定外壳结构

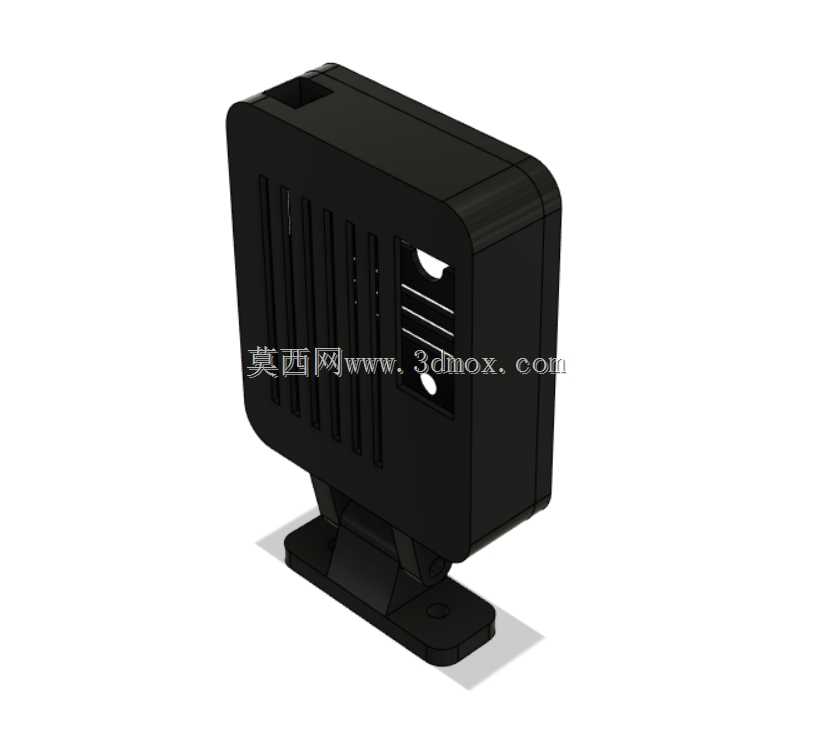

  这款Pixy2视觉传感器的配套安装壳体,是面向机器视觉教学、小型移动机器人视觉感知、桌面级自动化分拣工位视觉定位场景开发的结构件,日常在高校机器人创新实训、小型AGV视觉循迹、创客类智能设备开发场景中应用频次极高。从实际使用需求出发,壳体首先要完成视觉模组的核心防护,避免实训场景下频繁拆装、移动过程中磕碰损坏CMOS感光元件与板载电路,同时要兼顾镜头通光、板载接口外露的需求,不能遮挡传感器的正常识别视野与外接接线通路。

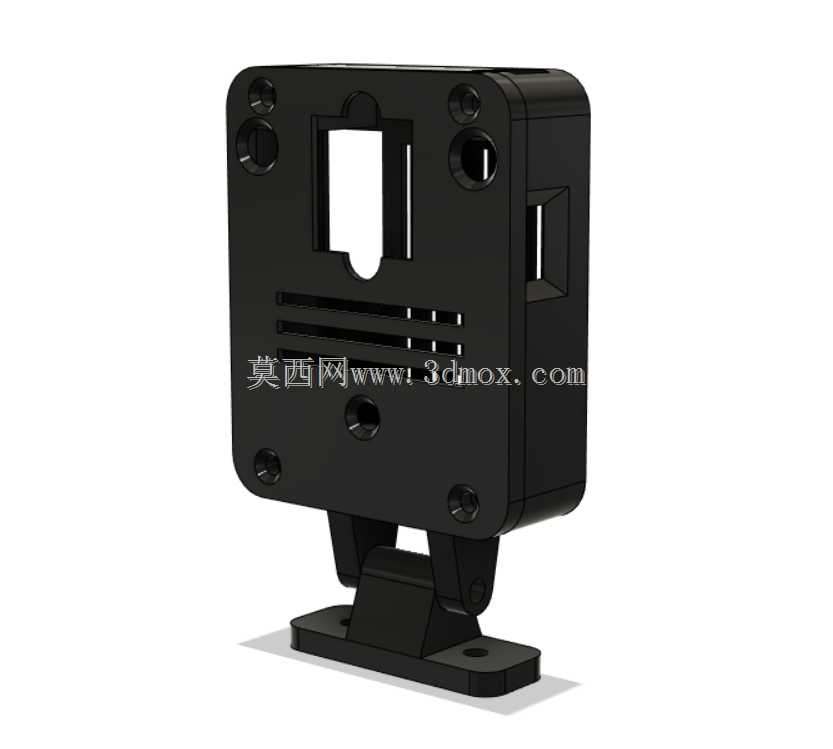

  设计过程中优先匹配Pixy2 CMUcam5模组的实际板型尺寸,壳体正面预留的矩形通光孔刚好对准模组镜头位置,通光孔边缘做了0.3mm的内凹沉台,既可以避免安装时镜头端面与壳体硬接触刮花镜片,也能减少环境杂光从镜头侧边射入对成像质量造成干扰。壳体侧面预留的开槽刚好对应模组的USB通讯接口与IO扩展接口位置,开槽尺寸比接口实际轮廓大0.5mm,既保证不同批次公差的模组都能顺利插线,也不会因为间隙过大导致灰尘容易进入壳体内部。

  壳体背部的安装结构采用了铰接式可调支架设计,支架与壳体主体的连接位置预留了M3螺丝的安装孔位,松开螺丝时可以在0到90度范围内调整壳体的俯仰角度,拧紧后即可保持角度固定,满足不同安装高度下的视野调整需求——比如在小型移动机器人上安装时,往往需要将镜头俯角调整到30度左右识别地面色带,而在桌面分拣工位安装时则需要将镜头垂直向下对准工作台面,这种可调结构不需要额外定制角度垫块,单一部件就能覆盖多数安装场景的角度需求。

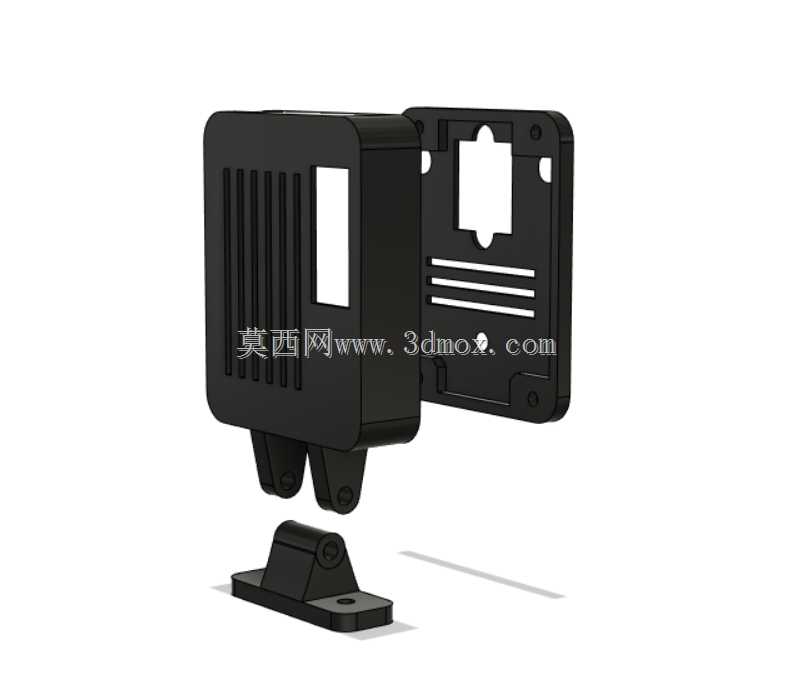

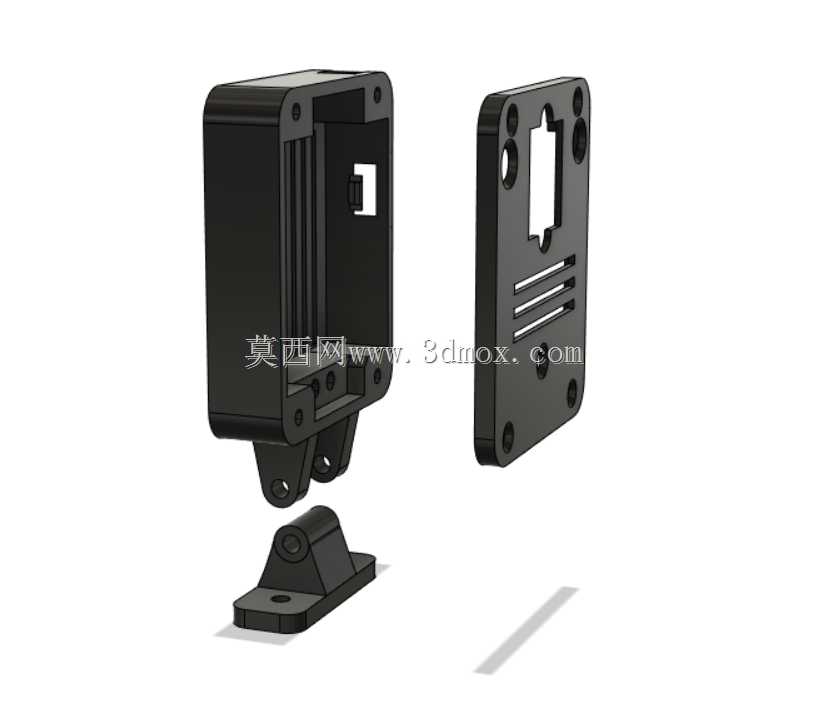

  底部的安装底板做了两个长圆形的安装孔,孔位间距适配常用的铝型材槽宽,既可以用M3螺丝直接固定在铝型材搭建的实训设备框架上,也可以通过扎带穿过安装孔固定在机器人亚克力面板上,安装孔的长圆设计允许前后方向有3mm的位置调整量,抵消安装时的孔位加工误差。壳体上下部分的拼接采用自定位卡扣加螺丝固定的组合方式,四个角位置预留了M2的自攻螺丝柱,卡扣先完成上下壳的预定位,拧紧螺丝后即可实现紧密贴合,壳体拼接缝的间隙控制在0.1mm以内,既可以避免日常使用中灰尘进入,也不会因为拼接错位影响整体外观。

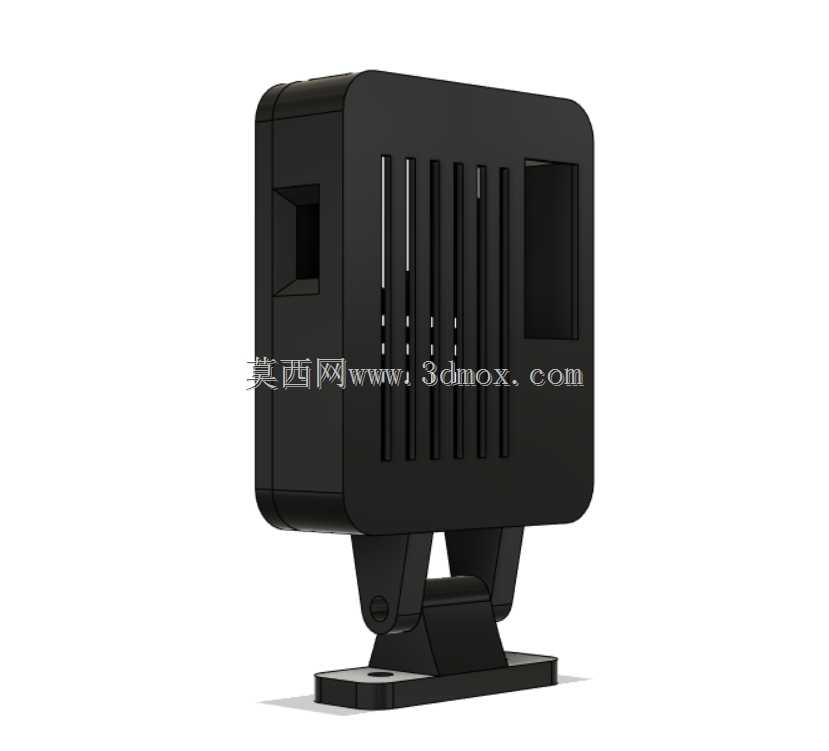

  壳体表面的开槽除了接口避让的作用,还兼顾了板载芯片的散热需求,Pixy2模组长时间工作时主处理芯片会产生一定热量,壳体正面的横向开槽可以形成空气对流通道,带走壳体内的积热,避免高温导致的识别帧率下降问题。所有壳体的棱边位置都做了R0.5的圆角处理,没有尖锐的毛刺棱角,在实训场景下学生频繁拆装也不会划伤手部,同时圆角处理也能减少3D打印或者注塑加工时的应力集中问题,提升壳体的抗摔性能。

  从安装边界来看,壳体整体的最大外轮廓尺寸控制在40mm35mm25mm范围内,加上底部支架的总高度为55mm,不会占用过多的设备安装空间,即使是尺寸较小的迷你型移动机器人平台也能顺利安装。壳体内部的定位柱高度刚好与Pixy2模组的板厚匹配,模组放入后不会出现上下窜动的问题,定位柱的位置避开了板载的电子元件焊点,不会出现压坏元件的情况。实际装配时只需要将Pixy2模组对准内部定位柱放入,扣合上盖拧紧四个角的固定螺丝,再调整好支架的俯仰角度固定到底座上即可完成整个装配过程,不需要额外的定制连接件,普通的十字螺丝刀就能完成全部拆装操作,非常适合实训场景下的快速组装与调试。
