Pixy2视觉识别摄像头CMUcam5结构设计

　　做嵌入式视觉相关项目的工程师大多接触过Pixy系列模块，这次拆解建模的CMUcam5 Pixy也就是常说的Pixy2，是小型智能视觉传感方案里集成度相当高的一款产品。从实际落地场景来看，这类模块常被用在小型移动机器人的色块跟随、教育类机器人的目标追踪、简易产线的物料颜色分拣、创客类智能装置的视觉触发环节，不需要外接高性能计算单元就能完成基础的颜色识别、目标坐标输出，对算力受限的嵌入式系统非常友好。

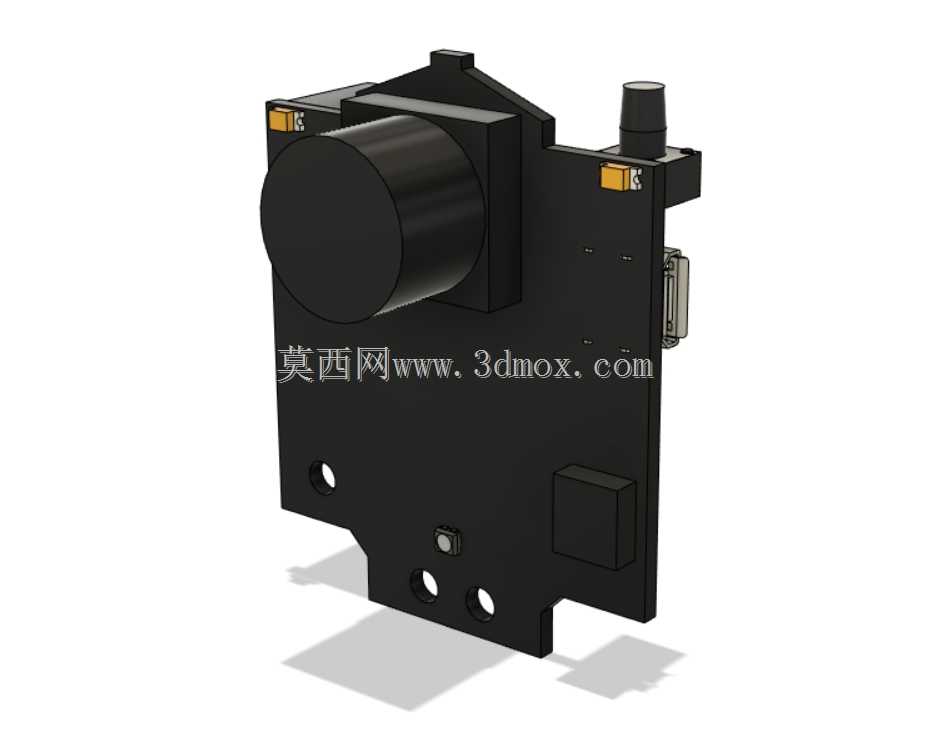

　　从结构设计的角度拆解这款模块，首先能看到整体采用板载集成式布局，核心成像组件直接固定在主PCB板上，没有额外的独立支架结构，尽可能压缩了整体占用空间。镜头部分采用突出式圆柱设计，镜头座做了加高处理，避免PCB板上的周边元件遮挡成像视场角，镜头顶端预留了调焦旋钮的安装位，实际使用时可以根据检测距离调整焦距，不需要额外拆解外壳就能完成调焦操作，这点在现场调试时能省不少功夫。

　　PCB板的安装边界设计很有针对性，板身下方预留了三个等距的圆形安装孔，孔径适配M2规格的固定螺丝，安装孔周边做了露铜加固处理，多次拆装也不容易出现焊盘脱落的问题。板侧预留了标准的接口安装位，包括常用的UART、I2C通讯接口以及供电接口，接口位置做了内凹处理，接插件插装后不会超出板身的最大外轮廓，安装到设备内部时不会和周边结构件产生干涉。板身上还分布了两个小型的状态指示灯，位置刚好在镜头两侧的板边区域，调试时不用额外接调试终端，直接看指示灯状态就能判断模块的供电、识别工作状态。

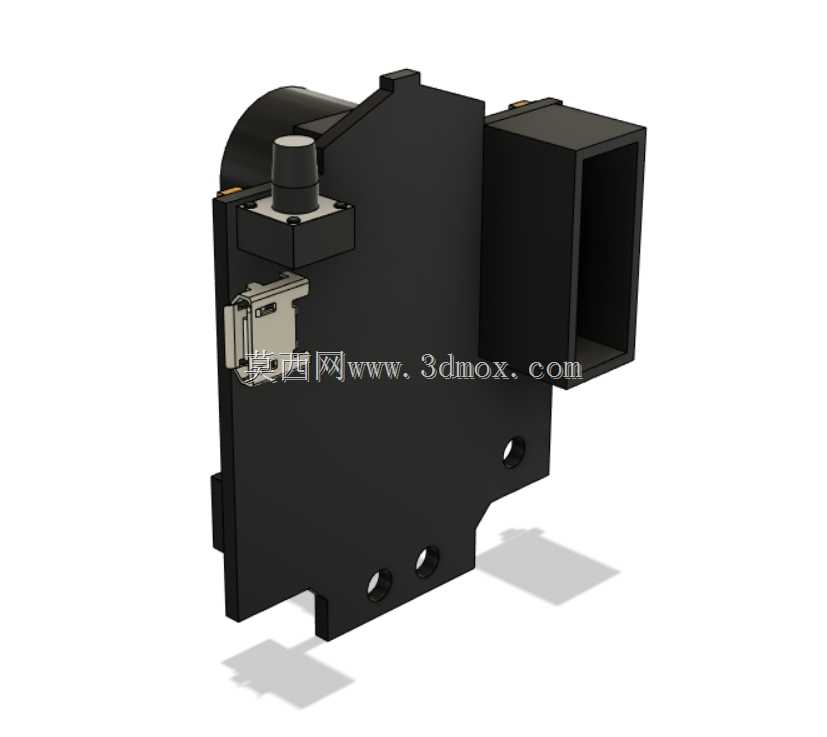

　　模块顶部的小型柱状结构是配套的按键组件，按键突出板身上表面约5mm，按压力度设计适中，现场调试时可以直接通过按键完成识别颜色的标定、参数重置等操作，不需要上位机就能完成基础配置。板身右下角的方形凸起是板载的处理芯片散热区域，设计时特意将发热较大的处理芯片布置在板边位置，借助板身和空气接触完成被动散热，没有额外加装散热片，在封闭的小型设备舱内也能保持稳定工作，不会因为积热出现识别帧率下降的问题。

　　从安装适配性来看，整个模块的最大外轮廓控制得非常紧凑，横向宽度不到50mm，纵向高度含镜头也仅35mm左右，不管是安装在小型轮式机器人的前部支架上，还是固定在简易分拣装置的导轨侧方，都不需要预留太大的安装空间。安装孔的位置做了对称度校验，三个孔的位置公差控制在0.1mm以内，和常用的创客类结构件、铝型材安装位完全适配，不需要额外做转接板就能完成固定。

　　实际做结构集成时需要注意，镜头前方不能有透明遮挡件距离镜头过近，否则会因为反光影响识别准确率，建模时特意预留了镜头前方10mm的无遮挡空间边界，设计配套安装支架时要避开这个区域。另外接口侧的出线方向要预留至少15mm的线缆弯折空间，避免接插件受力出现接触不良的问题。模块整体没有做防水密封设计，适合在室内干燥无强粉尘的环境下使用，如果要在工业现场多粉尘的场景使用，需要额外设计透明防护外罩，外罩的透光率要达到90%以上，避免影响成像质量。

　　从功能实现的结构匹配来看，板载元件的布局完全服务于视觉识别的核心需求，成像组件位于板身的视觉中心位置，处理芯片紧邻成像组件布置，缩短了信号传输路径，减少了信号干扰，这也是这类小型视觉模块能保持高识别帧率的结构基础。整体结构没有多余的装饰性设计，所有的结构特征都服务于安装、调试、散热、成像的实际功能需求，是典型的功能优先的工业级传感模块设计思路，对于做小型智能设备结构集成、嵌入式视觉方案选型的工程师来说，这类集成化的结构设计思路有很高的参考价值，在做定制化视觉模块设计时，可以参考这种元件布局、安装孔位预留、调试操作位布置的逻辑，在有限的空间内平衡功能实现和安装便利性。
