汽车自动钥匙敲击测试装置结构设计

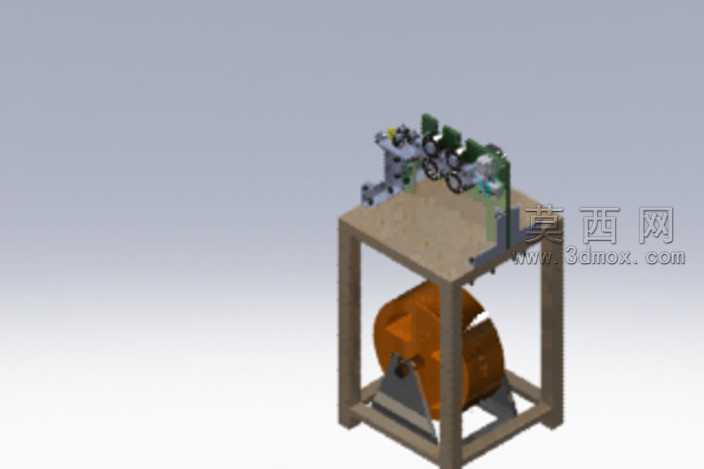

本作品为汽车钥匙敲击耐久测试装置的三维结构设计，整体采用框架式立式布局，通过三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械装配公差规范，对各部件的配合间隙、安装定位基准做了精准约束，保证后续虚拟装配与实际加工的一致性。装置下部为驱动与配重模块，采用橙色包覆的偏心轮驱动结构，通过旋转运动转化为上下往复的敲击动作，建模时对偏心轮的偏心距、配重块的质量分布做了参数化设定，可根据不同测试需求调整敲击行程与冲击力，材质赋予上为驱动外壳设置了哑光工程塑料质感，金属转轴部分添加了镀铬金属材质，还原真实部件的视觉质感。中部为方形支撑工作台，采用工业铝型材搭建框架结构，台面设置防滑耐磨的复合板材材质，框架连接处的角码、紧固螺栓都做了精细化建模，还原标准紧固件的细节特征，支撑腿底部设置可调脚杯结构，可调节装置水平度，抵消地面不平带来的测试误差。上部为钥匙装夹与敲击执行模块，设置多组可调节装夹位，可同时适配多款不同外形的汽车钥匙装夹，装夹块采用柔性硅胶与硬质金属结合的材质设计，既保证装夹稳固不会在敲击过程中移位，又不会刮伤钥匙外壳表面；敲击头采用可更换式设计，可根据测试标准更换不同材质、不同弧度的敲击端头，模拟人手按压、硬物敲击等不同测试场景，执行模块旁设置传感器安装位，可配套接入检测元件实时采集敲击次数、钥匙触发反馈等数据。整体设计围绕汽车钥匙耐久测试的实际需求展开，结构布局紧凑合理，各功能模块划分清晰，建模过程中对活动部件做了运动仿真干涉检查，确保往复运动过程中无结构干涉，材质渲染阶段对不同部件的表面粗糙度、反光度做了差异化调整，让整体模型的视觉呈现更贴近真实工业设备的质感，装置可直接对接PLC控制系统实现自动化测试流程，无需人工值守即可完成长时间的循环敲击测试，大幅提升汽车钥匙可靠性测试的效率与数据准确性。
